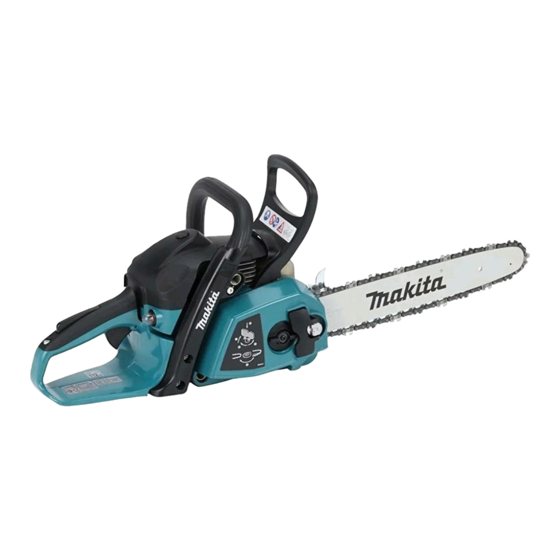

Makita EA3200S Instruction Manual
Petrol chain saw
Hide thumbs
Also See for EA3200S:
- Original instruction manual (244 pages) ,
- Operator's manual (140 pages) ,
- Instruction manual (100 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Instruction Manual
Petunjuk penggunaan
Tài liệu hướng dẫn
คู ม ื อ การใช ง าน
Important: Read this instruction manual carefully before putting the petrol chain saw into operation and strictly observe the
safety regulations! Keep this instruction manual!
Penting: Bacalah petunjuk penggunaan ini dengan teliti sebelum mengoperasikan gergaji rantai bermesin bensin dan
patuhilah dengan ketat peraturan keselamatan yang berlaku! Simpanlah petunjuk penggunaan ini!
Quan trọng: Đọc kỹ tài liệu hướng dẫn này trước khi vận hành máy cưa xích chạy xăng và tuân thủ nghiêm ngặt các quy
định về an toàn! Giữ tài liệu hướng dẫn này!
ข้ อ สำคั ญ : โปรดอ่ า นคู ่ ม ื อ นี ้ โ ดยละเอี ย ดก่ อ นใช้ ง านเครื ่ อ งตั ด แต่ ง กิ ่ ง และปฏิ บ ั ต ิ ต ามข้ อ กำหนดด้ า นความปลอดภั ย อย่ า งเคร่ ง ครั ด !
โปรดเก็ บ รั ก ษาคู ่ ม ื อ การใช้ ง านนี ้ !
EA3200S
EA3201S
EA3202S
EA3203S
Advertisement
Chapters
Table of Contents
Related Manuals for Makita EA3200S
Summary of Contents for Makita EA3200S
- Page 1 ข้ อ สำคั ญ : โปรดอ่ า นคู ่ ม ื อ นี ้ โ ดยละเอี ย ดก่ อ นใช้ ง านเครื ่ อ งตั ด แต่ ง กิ ่ ง และปฏิ บ ั ต ิ ต ามข้ อ กำหนดด้ า นความปลอดภั ย อย่ า งเคร่ ง ครั ด ! โปรดเก็ บ รั ก ษาคู ่ ม ื อ การใช้ ง านนี ้ ! EA3200S EA3201S...
- Page 3 STOP...
- Page 4 = (1)
- Page 9 092 (91VG), 492 (91PX), 290 (90SG), 291 (90PX)
- Page 11 0.6 mm...
- Page 13 30/31...
-
Page 14: Table Of Contents
Delivery inventory............15 Thank you for purchasing a MAKITA product! Symbols ............... 15 SAFETY PRECAUTIONS ..........16 Congratulations on choosing a MAKITA petrol chain saw! We are confident that you will be satisfied with this modern piece 3‑1. Intended use ............16 3‑2. -
Page 15: Delivery Inventory
1. Delivery inventory (Fig. 1) 1. Petrol chain saw 2. Guide bar 3. Saw chain 4. Chain protection cover 5. Universal wrench 6. Screwdriver for carburetor adjustment 7. Instruction manual (not shown) In case one of the parts listed should not be included in the delivery inventory, please consult your sales agent. 2. -
Page 16: Safety Precautions
3. SAFETY PRECAUTIONS 3-1. Intended use ‑ Wear adequate noise protection equipment (ear muffs (3), ear plugs, etc.). Octave band analysis may be Power chain saws provided upon request. This power chain saw may be used only for sawing wood out ‑... -
Page 17: Kickback
3-7. Working behavior/Method of working ‑ Put the chain saw into operation only as described in this instruction manual (Fig. 9). Other starting methods are not ‑ Only use the chain saw during good light and visibility allowed. periods. Be aware of slippery or wet areas, and of ice and ‑... -
Page 18: Transport And Storage
(D). The cut must be exactly horizontal. The Use only original MAKITA spare parts and accessories. distance between both cuts must be approx. 1/10 of the Using spare parts other than original MAKITA parts or trunk diameter. accessories and guide bar/chain combinations or lengths ‑... - Page 19 NOTE: Individuals with poor circulation who are exposed to excessive vibration may experience injury to blood vessels or the nervous system. Vibration may cause the following symptoms to occur in the fingers, hands or wrists: “Falling asleep” (numbness), tingling, pain, stabbing sensation, alteration of skin colour or of the skin.
-
Page 20: Technical Data
Fuel tank capacity 0.40 Chain oil tank capacity 0.28 Mixture ratio (fuel/two‑stroke oil) ‑ when using MAKITA oil 50 : 1 ‑ when using Aspen Alkylate (two‑stroke fuel) 50 : 1 (2%) ‑ when using other oils 50 : 1 (quality grade: JASO FC or ISO EGD) -
Page 21: Denomination Of Components
5. Denomination of components (Fig. 24) 1 Handle 14 Identification plate 2 Cover 15 Starter grip 3 Hood lock (under the hood cap) 16 Combination switch (Choke / ON / Stop) 4 Tubular handle 17 Throttle lever 5 Hand guard (release for chain brake) 18 Safety locking button 6 Muffler 19 Rear hand guard... -
Page 22: 6A-4. Retightening The Saw Chain
6a-4. Retightening the saw chain NOTE: It is recommended to use 2‑3 chains alternatively. (Fig. 33) In order to guarantee uniform wear of the guide bar the bar should be turned over whenever replacing the chain. Loosen the nuts (2) about one turn with the universal wrench. -
Page 23: 6C. Only For Models With Quick Tensioner On Sprocket Guard (Tlc)
6c. Only for models with quick tensioner on sprocket guard (TLC) 6c-2. Tightening the saw chain (Fig. 46) CAUTION: Simultaneously push in hard on the sprocket guard quick Before doing any work on the guide bar or chain, tensioner (2) and turn it clockwise to screw the sprocket always switch off the engine and pull the plug cap guard on, but do not yet tighten it. -
Page 24: For All Models
For all models 6-5. Chain brake (Fig. 50) The EA3200S, EA3201S, EA3202S, EA3203S comes with an inertia chain brake as standard equipment. If kickback occurs Engaging the chain brake (braking) due to contact of the guide‑bar tip with wood (see SAFETY If the kickback is strong enough the sudden acceleration of PRECAUTIONS 3‑6 “Kickback”... -
Page 25: Chain Oil
Waste oil is very dangerous for the environment. The chain oil BIOTOP sold by MAKITA is made of special Waste oil contains high amounts of carcinogenic substances. vegetable oils and is 100% bio‑degradable. BIOTOP has Residues in waste oil result in a high degree of wear and tear been granted the “blue angel”... -
Page 26: Checking The Chain Lubrication
6-9. Checking the chain lubrication Never work with the petrol chain saw without sufficient chain If the lubrication is sufficient, you will see a light oil trace lubrication. Otherwise the service life of the chain and guide because oil will be flung off the sawing device. Pay attention bar will be reduced. -
Page 27: Stopping The Engine
Caution: If the chain does not stop immediately in this (Fig. 57) test, turn off the engine immediately. Do NOT use the petrol chain saw in this condition! Contact a MAKITA Hold the front handle firmly, with your other hand on the rear authorized service center. -
Page 28: Maintenance
75° for chain type 290 (90SG), 291 (90PX) Regular inspection and maintenance are important for Different angles result in a roughly, irregularly running chain, your own safety and must be done by a MAKITA service increase wear and tear and cause chain beakage. center. -
Page 29: Cleaning The Guide Bar
CAUTION: 7-3. Cleaning the guide bar Replace damaged air filters immediately. Pieces of cloth or large dirt particles can destroy the CAUTION: Protective gloves must be worn. engine! (Fig. 66) Insert the air filter (6) in the illustrated direction. Regularly inspect the bearing surfaces of the guide bar (7) for CAUTION: damage, and clean them with a suitable tool. -
Page 30: Replacing The Starter Cable/ Replacing The Return Spring Pack/Replacing The Starter Spring
Note: For saw models with catalytic converters (EA3200S, Place the cable drum on it and turn it slightly until the return EA3201S), remove the converter along with the upper muffler spring engages. half. Install the spring (6) and driver (8) and screw on tight with The screws on the bottom muffler half (14) are now screw (7). -
Page 31: Instructions For Periodic Maintenance
The user of the petrol chain saw must not perform maintenance work which is not described in the instruction manual. All such work must be carried out by a MAKITA service center. Section... -
Page 32: Service, Spare Parts And Guarantee
Please bear in mind that if parts other than original MAKITA spare parts are used, this will automatically invalidate the MAKITA product guarantee. -
Page 33: Trouble Shooting
9. Trouble shooting Malfunction System Observation Cause Chain does not run Chain brake Engine runs Chain brake actuated. Engine does not start or Ignition system Ignition spark Malfunction in fuel supply system, only with difficulty compression system, mechanical malfunction. No ignition spark STOP switch in position, fault or short‑... -
Page 34: Extract From The Spare Parts List
10. Extract from the spare parts list (Fig. 76) EA3200S, EA3201S Use only original MAKITA parts. For repairs and EA3202S, EA3203S replacement of other parts, see your MAKITA service center. Spare parts Accessories (not delivered with the petrol chain saw) Pos. - Page 35 Terima kasih telah membeli produk MAKITA! Simbol-simbol ............. 36 PETUNJUK KESELAMATAN ........37 Selamat, Anda telah memilih gergaji rantai bermesin bensin Makita! Kami yakin bahwa Anda akan merasa puas dengan 3‑1. Maksud penggunaan .......... 37 3‑2. Langkah pengamanan umum ......37 peralatan modern ini.
-
Page 36: Inventaris Pengiriman
1. Inventaris pengiriman (Gb. 1) 1. Gergaji rantai bermesin bensin 2. Bilah pemandu 3. Rantai gergaji 4. Tutup pelindung rantai 5. Kunci pas universal 6. Obeng untuk penyetelan karburator 7. Petunjuk penggunaan (tidak diperlihatkan) Apabila ada komponen dalam daftar yang tidak disertakan dalam inventaris pengiriman, silakan hubungi agen penjualan Anda. 2. -
Page 37: Petunjuk Keselamatan
3. PETUNJUK KESELAMATAN 3-1. Maksud penggunaan gergaji rantai ini. Helm pelindung (1) harus diperiksa secara teratur dari kerusakan dan harus diganti selambat‑ Gergaji rantai bertenaga mesin lambatnya setelah 5 tahun. Gunakan hanya helm Gergaji rantai bertenaga mesin ini hanya boleh digunakan pelindung yang disetujui. -
Page 38: Mengoperasikan
3-5. Mengoperasikan 3-6. Tendang-balik ‑ Jangan bekerja sendirian. Seseorang lain harus ada ‑ Saat bekerja dengan gergaji rantai, tendang‑balik yang di dekat Anda untuk berjaga-jaga jika sampai terjadi berbahaya dapat terjadi. keadaan darurat (dalam jarak yang bisa dijangkau ‑ Tendang‑balik terjadi bila bagian atas ujung bilah dengan teriakan). -
Page 39: Pengangkutan Dan Penyimpanan
dengan gagang bentuk‑pipanya. Bilah taji berfungsi kering ‑ tinggi pohon ‑ benda alami yang menggantung ‑ sebagai pusat rotasi. Lanjutkan dengan sedikit menekan apakah pohon busuk? ‑ Perhitungkan arah dan kecepatan angin. Jika ada gagang bentuk pipa ke bawah dan secara bersamaan menarik gergaji rantai ke belakang. -
Page 40: Perawatan
Semua pekerjaan lain harus dilakukan oleh pusat Servis MAKITA. SERVIS Gunakan hanya suku cadang dan aksesori asli MAKITA. Menggunakan suku cadang selain suku cadang asli MAKITA atau aksesori dan kombinasi atau panjang bilah pemandu/rantai yang tidak disetujui menimbulkan risiko kecelakaan yang tinggi. -
Page 41: Data Teknis
Kapasitas tangki bahan bakar 0,40 Kapasitas tangki oli rantai 0,28 Rasio campuran (bahan bakar/oli dua‑tak) ‑ bila menggunakan oli MAKITA 50 : 1 ‑ bila menggunakan Aspen Alkylate (bahan bakar dua‑tak) 50 : 1 (2%) ‑ bila menggunakan oli lain... -
Page 42: Penamaan Komponen
5. Penamaan komponen (Gb. 24) 1 Gagang 14 Pelat identifikasi 2 Penutup 15 Pegangan starter 3 Kunci tudung (di bawah tutup tudung) 16 Sakelar kombinasi (Cuk / ON / Stop) 4 Gagang pipa 17 Tuas gas 5 Pelindung tangan (lepaskan untuk rem rantai) 18 Tombol kunci pengaman 6 Knalpot 19 Pelindung tangan belakang... -
Page 43: 6B. Hanya Untuk Bilah Pemandu Quickset
Kendurkan mur (2) sekitar satu putaran dengan kunci pas Dengan tetap menahan ujung bilah pemandu dinaikkan, universal. kencangkan mur‑mur penahan (2) lagi dengan kunci pas Naikkan sedikit ujung bilah pemandu dan putar sekrup universal. penegang rantai (4) ke kanan (searah jarum jam) sampai rantai gergaji kembali menempel pada tepi bawah bilah pemandu (lihat lingkaran). -
Page 44: 6C. Hanya Untuk Model-Model Dengan Penegang-Cepat Pada Pelindung Roda Gerigi (Tlc)
6c. Hanya untuk model-model dengan penegang-cepat pada pelindung roda gerigi (TLC) 6c-2. Mengencangkan rantai gergaji (Gb. 46) PERHATIAN: Secara bersamaan tekan masuk dengan kuat penegang‑ Sebelum melakukan pekerjaan apa pun pada bilah cepat pelindung roda gerigi (2) dan putar searah jarum jam pemandu atau rantai, selalu matikan mesin dan untuk menyekrupkan pelindung roda gerigi, tetapi jangan tarik lepas cop busi dari busi (lihat 7‑6 “Mengganti... -
Page 45: Untuk Semua Model
Selain itu, konsumsi bahan gergaji ini telah dirancang untuk menggunakan oli mesin bakar juga akan naik dan kinerja akan menurun. dua‑tak performa‑tinggi MAKITA dan rasio campuran hanya 50:1 untuk melindungi lingkungan. Selain itu, usia pakai yang Penyimpanan Bahan Bakar panjang dan pengoperasian yang handal dengan emisi gas Bahan bakar memiliki usia penyimpanan yang terbatas. -
Page 46: Oli Rantai
BEKAS Oli bekas sangat berbahaya bagi lingkungan. Oli rantai BIOTOP yang dijual oleh MAKITA terbuat dari Oli bekas mengandung sejumlah besar bahan karsinogenik. minyak nabati khusus dan dapat 100% terurai secara Residu di dalam oli bekas mengakibatkan banyak keausan biologis. -
Page 47: Mengisikan Bahan Bakar Dan Oli Rantai
6-8. Mengisikan bahan bakar dan oli rantai IKUTI PETUNJUK KESELAMATAN! Pasang tutup tangki sepenuhnya dengan mengulirnya Berhati-hatilah dan jangan lengah saat menangani bahan dengan tangan. bakar. Bersihkan tutup tangki dan area di sekitar tangki setelah Mesin harus dimatikan! mengisikan bahan bakar. Bersihkan baik‑baik area di sekeliling tutup tangki, untuk mencegah masuknya kotoran ke dalam tangki bahan bakar Melumasi rantai... -
Page 48: Menghidupkan Mesin
Perhatian: Jika rantai tidak langsung berhenti dalam tes (Gb. 57) ini, segera matikan mesin. JANGAN gunakan gergaji rantai bermesin bensin dalam kondisi ini! Hubungi pusat Tahan gagang depan kuat‑kuat, dengan tangan lainnya di servis resmi MAKITA. pegangan belakang. -
Page 49: Menyetel Karburator
Kecepatan stasioner turun. PERHATIAN: Penyetelan karburator hanya boleh Putar sekrup penyetel (S) searah jarum jam (ulir masuk): dilakukan oleh pusat servis MAKITA khusus! Kecepatan stasioner naik. Penting: Jika rantai gergaji masih ikut bergerak saat mesin stasioner, meskipun Anda sudah menyetel kecepatan stasioner, JANGAN gunakan gergaji itu. -
Page 50: Perawatan
Pemeriksaan dan perawatan rutin penting bagi kerusakan dan menyebabkan putusnya rantai. keselamatan Anda sendiri dan harus dilakukan oleh Kikir dan cara menggunakannya pusat servis MAKITA. Gunakan kikir bundar rantai gergaji khusus untuk mengasah. Kikir bundar standar tidak sesuai untuk ini. Lihat 10 “Kutipan SERVIS dari daftar suku cadang”. -
Page 51: Membersihkan Bilah Pemandu
7-3. Membersihkan bilah pemandu dengan deterjen pencuci piring. Biarkan filter udara mengering sepenuhnya. Jika filter sangat kotor, bersihkanlah sering‑sering (beberapa kali sehari), karena hanya filter udara bersihlah yang dapat memberikan tenaga mesin penuh. PERHATIAN: Sarung tangan pelindung harus dipakai. (Gb. 66) PERHATIAN: Ganti filter udara yang rusak dengan segera. -
Page 52: Memeriksa Sekrup Knalpot
Catatan: Untuk model gergaji yang dilengkapi konverter balik telah terloncat keluar dari pak plastiknya. katalitik (EA3200S, EA3201S), lepaskan konverter bersama Dengan hati‑hati masukkan kaset pegas‑balik yang baru, dan dengan paruh knalpot atas. tekan ke bawah sampai tersambung. -
Page 53: Petunjuk Perawatan Berkala
Kelalaian untuk melakukan pekerjaan perawatan yang ditentukan dapat menyebabkan kecelakaan! Pengguna gergaji rantai bermesin bensin tidak boleh melakukan pekerjaan perawatan yang tidak diuraikan dalam petunjuk penggunaan. Semua pekerjaan demikian harus dilakukan oleh pusat servis MAKITA. Bagian Umum Gergaji rantai bermesin Bersihkan bagian luar, periksa apakah ada kerusakan. -
Page 54: Servis, Suku Cadang, Dan Garansi
MAKITA, secara otomatis garansi produk MAKITA akan hangus. Garansi MAKITA menjamin kualitas yang tertinggi dan karena itu akan mengganti seluruh biaya perbaikan dengan penggantian komponen yang rusak akibat cacat bahan atau produksi yang terjadi dalam masa garansi setelah pembelian. Harap dicatat bahwa di beberapa negara, mungkin ada ketentuan garansi khusus. -
Page 55: Pemecahan Masalah
9. Pemecahan masalah Malfungsi Sistem Pengamatan Penyebab Rantai tidak berjalan Rem rantai Mesin berjalan Rem rantai teraktifkan. Mesin tidak mau hidup Sistem Pengapian busi Malfungsi dalam sistem pasokan bahan atau sulit hidup pengapian bakar, sistem kompresi, malfungsi mekanis. Tidak ada api busi Sakelar STOP dalam posisi , kegagalan atau hubungan pendek dalam pengawatan,... -
Page 56: Kutipan Dari Daftar Suku Cadang
10. Kutipan dari daftar suku cadang (Gb. 76) EA3200S, EA3201S Gunakan hanya suku cadang asli MAKITA. Untuk perbaikan dan EA3202S, EA3203S penggantian komponen lain, kunjungi pusat servis MAKITA. Suku cadang Aksesori (tidak disertakan dengan gergaji rantai bermesin bensin) Pos. Jmlh. Penamaan Alat pengukur rantai Bilah hidung roda gerigi 3/8”, 30 cm, 1,3 mm (12”) - Page 57 Ký hiệu ................. 58 LƯU Ý AN TOÀN ............59 Chúc mừng bạn đã chọn máy cưa xích chạy xăng của MAKITA! Chúng tôi tin chắc rằng bạn sẽ hài lòng với chiếc 3‑1. Mục đích sử dụng ..........59 3‑2.
-
Page 58: Bản Kiểm Kê Hàng Hoa
1. Bản kiểm kê hàng hoá (Hình 1) 1. Máy cưa xích chạy xăng 2. Thanh dẫn 3. Xích cưa 4. Tấm che bảo vệ xích 5. Cờ lê thông dụng 6. Tua vít để điều chỉnh bộ chế hoà khí 7. -
Page 59: Lưu Ý An Toàn
3. LƯU Ý AN TOÀN 3-1. Mục đích sử dụng 3-4. Nhiên liệu/Nạp lại nhiên liệu ‑ Dừng động cơ trước khi nạp lại nhiên liệu cho máy cưa xích. Máy cưa xích chạy xăng ‑ Không hút thuốc hoặc làm việc gần ngọn lửa trần (Hình 6). Chỉ... -
Page 60: Lực Đẩy Ngược
3-6. Lực đẩy ngược THẬN TRỌNG: Người đốn cây hoặc cưa cành cây phải được đào tạo đặc ‑ Khi làm việc với máy cưa xích, có thể xuất hiện lực đẩy ngược biệt. Nguy cơ thương tích cao! nguy hiểm. ‑... -
Page 61: Bảo Dưỡng
Bảo dưỡng của MAKITA. BẢO TRÌ Chỉ sử dụng các bộ phận và phụ tùng thay thế gốc của MAKITA. Sử dụng các bộ phận thay thế không phải bộ phận hoặc phụ tùng và tổ hợp thanh dẫn/xích không phải đồ chính hãng của MAKITA hoặc với độ... -
Page 62: Dữ Liệu Kỹ Thuật
0,40 Dung tích bình chứa dầu xích 0,28 Tỷ lệ hỗn hợp (nhiên liệu/dầu hai kỳ) ‑ khi sử dụng dầu MAKITA 50 : 1 ‑ khi sử dụng Aspen Alkylate (nhiên liệu hai kỳ) 50 : 1 (2%) ‑ khi sử dụng dầu khác 50 : 1 (cấp chất lượng: JASO FC hoặc... -
Page 63: Định Danh Các Bộ Phận
5. Định danh các bộ phận (Hình 24) 1 Tay cầm 15 Tay nắm khởi động 2 Nắp 16 Công tắc hệ thống (Tắt âm / BẬT / Dừng) 3 Khoá nắp (bên dưới nắp đậy) 17 Lẫy gạt bướm ga 4 Tay cầm hình ống 18 Nút khoá... -
Page 64: 6A-4. Căng Lại Xích Cưa
6a-4. Căng lại xích cưa Trong khi tiếp tục nâng đầu thanh dẫn, siết chặt lại các đai ốc (2) bằng cờ lê thông dụng. (Hình 33) Nởi lỏng các đai ốc (2) khoảng một vòng bằng cơ lê thông dụng. Nâng đầu thanh dẫn lên một chút và... -
Page 65: 6C. Chỉ Dành Cho Những Kiểu Máy Có Thiết Bị Siết Chặt Nhanh Tấm Bảo Vệ Bánh Xích (Tlc)
6c. Chỉ dành cho những kiểu máy có thiết bị siết chặt nhanh tấm bảo vệ bánh xích (TLC) 6c-2. Căng xích cưa (Hình 46) THẬN TRỌNG: Đồng thời ấn mạnh lên thiết bị siết chặt nhanh tấm bảo vệ bánh xích Trước khi thực hiện bất kỳ... -
Page 66: Dành Cho Tất Cả Các Kiểu Máy
được bổ sung vào nhiên liệu. Động cơ đã được Lưu giữ Nhiên liệu thiết kế để chỉ sử dụng dầu động cơ hai kỳ hiệu suất cao MAKITA và Nhiên liệu có thời gian cất giữ hạn chế. Nhiên liệu và hỗn hợp nhiên hỗn hợp có... -
Page 67: Dầu Xích
định của địa phương. KHÔNG SỬ DỤNG DẦU THẢI Dầu xích BIOTOP do MAKITA bán được làm từ các loại dầu thực vật đặc biệt và có thể phân huỷ sinh học 100%. BIOTOP đã được tặng Dầu thải rất nguy hiểm cho môi trường. -
Page 68: Kiểm Tra Bôi Trơn Xích
6-9. Kiểm tra bôi trơn xích Không được làm việc với máy cưa xích chạy xăng mà không bôi đủ Nếu bôi trơn đủ, bạn sẽ thấy vết dầu nhạt vì dầu sẽ lan ra thiết bị trơn xích. Nếu không tuổi thọ của xích và thanh dẫn sẽ giảm. Trước cưa. -
Page 69: Dừng Động Cơ
THẬN TRỌNG: Việc điều chỉnh bộ chế hoà khí chỉ có thể do Vặn vít điều chỉnh (S) theo chiều kim đồng hồ (bắt vít): Tốc độ chuyên gia của trung tâm dịch vụ MAKITA thực hiện! không tải tăng. -
Page 70: Bảo Dưỡng
Kiểm tra và bảo dưỡng thường xuyên là việc làm quan trọng (Hình 61) đảm bảo sự an toàn của riêng bạn và phải do một trung tâm bảo dưỡng của MAKITA thực hiện. α Góc mài sắc ( ) phải như nhau cho tất cả các lưỡi cắt! 30°... -
Page 71: Vệ Sinh Thanh Dẫn
Không sử dụng nhiên liệu để làm sạch bộ lọc gió. Chú ý: Đối với các kiểu máy cưa có bộ lọc khí xả bằng chất xúc tác (EA3200S, EA3201S), tháo bộ lọc khí xả cùng với nửa trên bộ giảm (Hình 68) thanh. -
Page 72: Lắp Vỏ Quạt
7-12. Vệ sinh gờ xi-lanh minh hoạ (đừng quên vòng đệm (10)) và buộc cả hai đầu như hình minh hoạ. Kéo nút thắt (11) vào trống cáp (5). (Hình 74) Kéo nút thắt (12) vào tay nắm khởi động (9). Đặt trống lên trục đỡ... -
Page 73: Hướng Dẫn Bảo Dưỡng Định Ky
Người sử dụng máy cưa xích chạy xăng không được phép thực hiện công việc bảo dưỡng không được mô tả trong tài liệu hướng dẫn. Tất cả các công việc như vậy phải được thực hiện bởi trung tâm bảo dưỡng MAKITA. -
Page 74: Bảo Dưỡng, Các Bộ Phận Thay Thế Và Bảo Hành
Chỉ trung tâm bảo dưỡng MAKITA mới được thực hiện các công việc không được mô tả trong Tài liệu này. Các trung tâm bảo dưỡng MAKITA có tất cả các thiết bị cần thiết và nhân viên có kỹ năng ̣ và kinh nghiệm, là những người có thể tìm ra giải pháp tiết kiệm chi phí... -
Page 75: Khắc Phục Sự Cô
9. Khắc phục sự cố Hỏng hóc Hệ thống Quan sát Nguyên nhân Xích không chạy Hãm xích Động cơ chạy Khởi động hãm xích. Động cơ không khởi động Hệ thống đánh lửa Tia lửa điện Hỏng hóc hệ thống cấp nhiên liệu, hệ thống nén, hoặc khó... -
Page 76: Trích Dẫn Từ Danh Sách Các Bộ Phận Thay Thê
EA3200S, EA3201S (Hình 76) EA3202S, EA3203S Chỉ sử dụng các bộ phận gốc của MAKITA. Để sửa chữa và thay các bộ phận khác, đến trung tâm bảo dưỡng MAKITA của bạn. Bộ phận thay thế Phụ tùng (không được giao kèm với máy cưa xích chạy xăng) Điểm... - Page 77 วั ต ถุ ป ระสงค์ ใ นการใช้ ง าน ............79 MAKITA! เพราะเราเชื ่ อ มั ่ น ว่ า คุ ณ จะได้ ร ั บ ความพึ ง พอใจกั บ อุ ป กรณ์ ท ี ่ ท ั น สมั ย...
-
Page 78: ชุ ด อุ ป กรณ์ ท ี ่ ต ้ อ งส่ ง มอบ
1. ชุ ด อุ ป กรณ์ ท ี ่ ต ้ อ งส่ ง มอบ (ภาพที ่ 1) 1. เครื ่ อ งตั ด แต่ ง กิ ่ ง แบบใช้ น ้ ำ มั น 2. ไกด์ บ าร์ 3. โซ่ เ ลื ่ อ ย 4. ฝั... -
Page 79: ข้ อ ควรระวั ง ด้ า นความปลอดภั ย
3. ข้ อ ควรระวั ง ด้ า นความปลอดภั ย 3-1. วั ต ถุ ป ระสงค์ ใ นการใช้ ง าน - กางเกงขายาวชุ ด หมี ท ี ่ ม ี เ อี ๊ ย มและสายโยง (5) ที ่ ท ำจากเส้ น ใยไนลอน หลายชั... -
Page 80: การดี ด กลั บ
- เมื ่ อ สตาร์ ท เครื ่ อ งตั ด แต่ ง กิ ่ ง ต้ อ งรองรั บ และจั บ ยึ ด เครื ่ อ งให้ ม ั ่ น คง ต้ อ งไม่ ใ ห้ - อย่ า เลื ่ อ ยในขณะที ่ ย ื น อยู ่ บ นบั น ได (ภาพที ่ 12) ไกด์... -
Page 81: การขนย้ า ยและการจั ด เก็ บ
ด้ า นข้ า งของลำต้ น ที ่ จ ะตั ด หรื อ ต้ น ไม้ ท ี ่ ต ั ด เสร็ จ แล้ ว การใช้ ช ิ ้ น ส่ ว นอื ่ น นอกเหนื อ จากชิ ้ น ส่ ว นและอุ ป กรณ์ เ สริ ม ของแท้ ข อง MAKITA และส่... - Page 82 หมายเหตุ : บุ ค คลที ่ ม ี ป ั ญ หาเกี ่ ย วกั บ การไหลเวี ย นของเลื อ ดและได้ ร ั บ แรงสะเทื อ นมากเกิ น ไป อาจได้ ร ั บ บาดเจ็ บ บริ เ วณหลอดเลื อ ดหรื อ ระบบประสาท การสั...
-
Page 83: ข้ อ มู ล ทางเทคนิ ค
อั ต ราส่ ว นผสม (น้ ำ มั น เชื ้ อ เพลิ ง /น้ ำ มั น เครื ่ อ งสองจั ง หวะ) - เมื ่ อ ใช้ น ้ ำ มั น เครื ่ อ งของ MAKITA 50 : 1 - เมื... -
Page 84: ส่ ว นประกอบของเครื ่ อ ง
5. ส่ ว นประกอบของเครื ่ อ ง (ภาพที ่ 24) 1 มื อ จั บ 14 แผ่ น ป้ า ยข้ อ มู ล 2 ที ่ ค รอบ 15 ลู ก บิ ต สตาร์ ท เตอร์ 3 ตั ว ล็ อ คฮู ด (ใต้ ฝ าปิ ด ฮู ด ) 16 สวิ... -
Page 85: 6A-3. การตรวจสอบความตึ ง ของโซ
6a-4. การขั น โซ่ เ ลื ่ อ ยให้ แ น่ น อี ก ครั ้ ง 6a-3. การตรวจสอบความตึ ง ของโซ่ (ภาพที ่ 33) (ภาพที ่ 32) คลายเกลี ย วน็ อ ต (2) ประมาณหนึ ่ ง รอบโดยใช้ ป ระแจอเนกประสงค์ ความตึ ง ของโซ่ อ ยู ่ ใ นระดั บ ที ่ เ หมาะสม เมื ่ อ โซ่ ต ึ ง พอดี เ ข้ า กั บ ร่ อ งไกด์ บ าร์ ยกปลายไกด์... -
Page 86: 6C. เฉพาะรุ ่ น ที ่ ม ี ต ั ว ปรั บ ความตึ ง ของฝาครอบเฟื อ งโซ่ (Tlc)
ไปทางขวา (ตามเข็ ม นาฬิ ก า) จนกว่ า โซ่ เ ลื ่ อ ยจะเข้ า ไปอยู ่ ใ ต้ ข อบด้ า นล่ า งของ ไกด์ บ าร์ อ ี ก ครั ้ ง (ดู ว งกลม) ในขณะที ่ ถ ื อ ปลายไกด์ บ าร์ ค ้ า งไว้ ให้ ข ั ด น็ อ ตยึ ด (2) ให้ แ น่ น ด้ ว ยประแจ อเนกประสงค์... -
Page 87: สำหรั บ เครื ่ อ งทุ ก รุ ่ น
ยั ง จะอุ ด ตั น ต่ อ ท่ อ ไอเสี ย ในกระบอกสู บ และหม้ อ พั ก ไอเสี ย นอกจากนี ้ น้ ำ มั น เครื ่ อ งสองจั ง หวะประสิ ท ธิ ภ าพสู ง ของ MAKITA มี จ ั ด จำหน่ า ยใน... -
Page 88: น้ ำ มั น โซ
น้ ำ มั น เหลื อ ทิ ้ ง เป็ น อั น ตรายต่ อ สภาพแวดล้ อ มมาก น้ ำ มั น โซ่ BIOTOP ที ่ จ ำหน่ า ยโดย MAKITA ทำจากน้ ำ มั น พื ช พิ เ ศษและ... -
Page 89: การเติ ม น้ ำ มั น เชื ้ อ เพลิ ง และน้ ำ มั น โซ
6-8. การเติ ม น้ ำ มั น เชื ้ อ เพลิ ง และน้ ำ มั น โซ่ ปฏิ บ ั ต ิ ต ามข้ อ ควรระวั ง ด้ า นความปลอดภั ย ! ใช้ ม ื อ ขั น ฝาปิ ด ถั ง น้ ำ มั น ให้ แ น่ น สนิ ท ระมั... -
Page 90: การสตาร์ ท เครื ่ อ งยนต
ติ ด ต่ อ ศู น ย์ บ ริ ก าร ใกล้ ก ั บ สิ ่ ง ใด) ที ่ ไ ด้ ร ั บ อนุ ญ าตของ MAKITA (ภาพที ่ 57) จั บ มื อ จั บ ด้ า นหน้ า ให้ ม ั ่ น คง และใช้ อ ี ก มื อ หนึ ่ ง จั บ มื อ จั บ ด้ า นหลั ง... -
Page 91: การปรั บ คาร์ บ ู เ รเตอร
หลั ง จากที ่ ค ุ ณ ได้ ป รั บ อั ต ราความเร็ ว รอบเดิ น เบาแล้ ว อย่ า ใช้ เครื ่ อ งตั ด แต่ ง กิ ่ ง แบบใช้ น ้ ำ มั น นี ้ นำเครื ่ อ งไปยั ง ศู น ย์ บ ริ ก าร MAKITA! ผู... -
Page 92: การทำความสะอาดด้ า นในฝาครอบเฟื อ งโซ
ความปลอดภั ย ของตั ว คุ ณ เอง และต้ อ งกระทำโดยศู น ย์ บ ริ ก ารของ ถอดไส้ ก รองอากาศ (6) MAKITA ข้ อ สำคั ญ : นำผ้ า สะอาดคลุ ม ส่ ว นที ่ เ ปิ ด อยู ่ เ พื ่ อ ป้ อ งกั น สิ ่ ง สกปรกเข้ า ไปใน... -
Page 93: การเปลี ่ ย นหั ว เที ย น
ใส่ ไ ส้ ก รองอากาศ (6) เข้ า ไปตามทิ ศ ทางที ่ แ สดงตั ว อย่ า งประกอบ (EA3200S, EA3201S) ให้ ถ อดตั ว กรองไอเสี ย ออกพร้ อ มกั บ หม้ อ พั ก ไอเสี ย ข้ อ ควรระวั ง : ส่... -
Page 94: การประกอบเสื ้ อ ใบพั ด
ระมั ด ระวั ง ! อั น ตรายจากการบาดเจ็ บ ! สปริ ง รั ้ ง กลั บ อาจโผล่ อ อกมา! 7-11. การทำความสะอาดช่ อ งไส้ ก รองอากาศ/ ช่ อ งพั ด ลม สวมแว่ น ตาป้ อ งกั น และถุ ง มื อ ป้ อ งกั น ทุ ก ครั ้ ง ! เคาะเสื... -
Page 95: คำแนะนำสำหรั บ การดู แ ลรั ก ษาตามระยะเวลา
ผู ้ ใ ช้ เ ครื ่ อ งตั ด แต่ ง กิ ่ ง แบบใช้ น ้ ำ มั น ต้ อ งไม่ ด ำเนิ น การดู แ ลรั ก ษาเองในสิ ่ ง ที ่ ไ ม่ ไ ด้ ร... -
Page 96: การบริ ก าร อะไหล่ และการรั บ ประกั น
ของวั ส ดุ ขนาด การทำงาน และความปลอดภั ย • ใช้ อ ะไหล่ ห รื อ ชิ ้ น ส่ ว นที ่ ไ ม่ เ หมาะสมซึ ่ ง ไม่ ใ ช่ ช ิ ้ น ส่ ว นของแท้ ข อง MAKITA คุ... -
Page 97: การแก้ ไ ขปั ญ หา
9. การแก้ ไ ขปั ญ หา การทำงานผิ ด ปกติ ระบบ การสั ง เกต สาเหตุ โซ่ ไ ม่ ท ำงาน ระบบล็ อ คโซ่ เครื ่ อ งยนต์ ท ำงาน ระบบล็ อ คโซ่ เ ปิ ด ทำงาน เครื ่ อ งยนต์ ไ ม่ ส ตาร์ ท หรื อ ระบบจุ... -
Page 98: ดึ ง จากรายการอะไหล
10. ดึ ง จากรายการอะไหล่ (ภาพที ่ 76) EA3200S, EA3201S โปรดใช้ อ ะไหล่ ข องแท้ ข อง MAKITA เท่ า นั ้ น สำหรั บ การซ่ อ มแซมและ EA3202S, EA3203S เปลี ่ ย นอะไหล่ ใ หม่ โปรดไปที ่ ศ ู น ย์ บ ริ ก ารของ MAKITA อุ... - Page 100 Makita Corporation Anjo, Aichi, Japan www.makita.com 884987E379...
