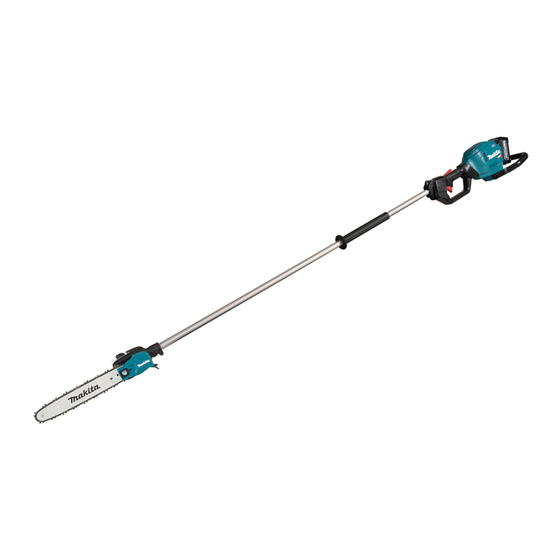

Makita UA003GM101 Instruction Manual

Cordless pole saw
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
EN
Cordless Pole Saw
Tronçonneuse d'élagage sur
FR
perche sans fil
Akku-Hochentaster
DE
Elettrosega telescopica a
IT
batteria
NL
Accustoksnoeizaag
Sierra de Extensión
ES
Inalámbrica
Motopoda a Bateria
PT
DA
Akku stangsav
EL
Φορητό κονταροπρίονο
Akülü Yüksek Dal Budama
TR
Testeresi
UA003G
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
MANUAL DE
INSTRUCCIONES
MANUAL DE INSTRUÇÕES
BRUGSANVISNING
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
KULLANMA KILAVUZU
10
23
37
52
67
82
97
111
124
139
