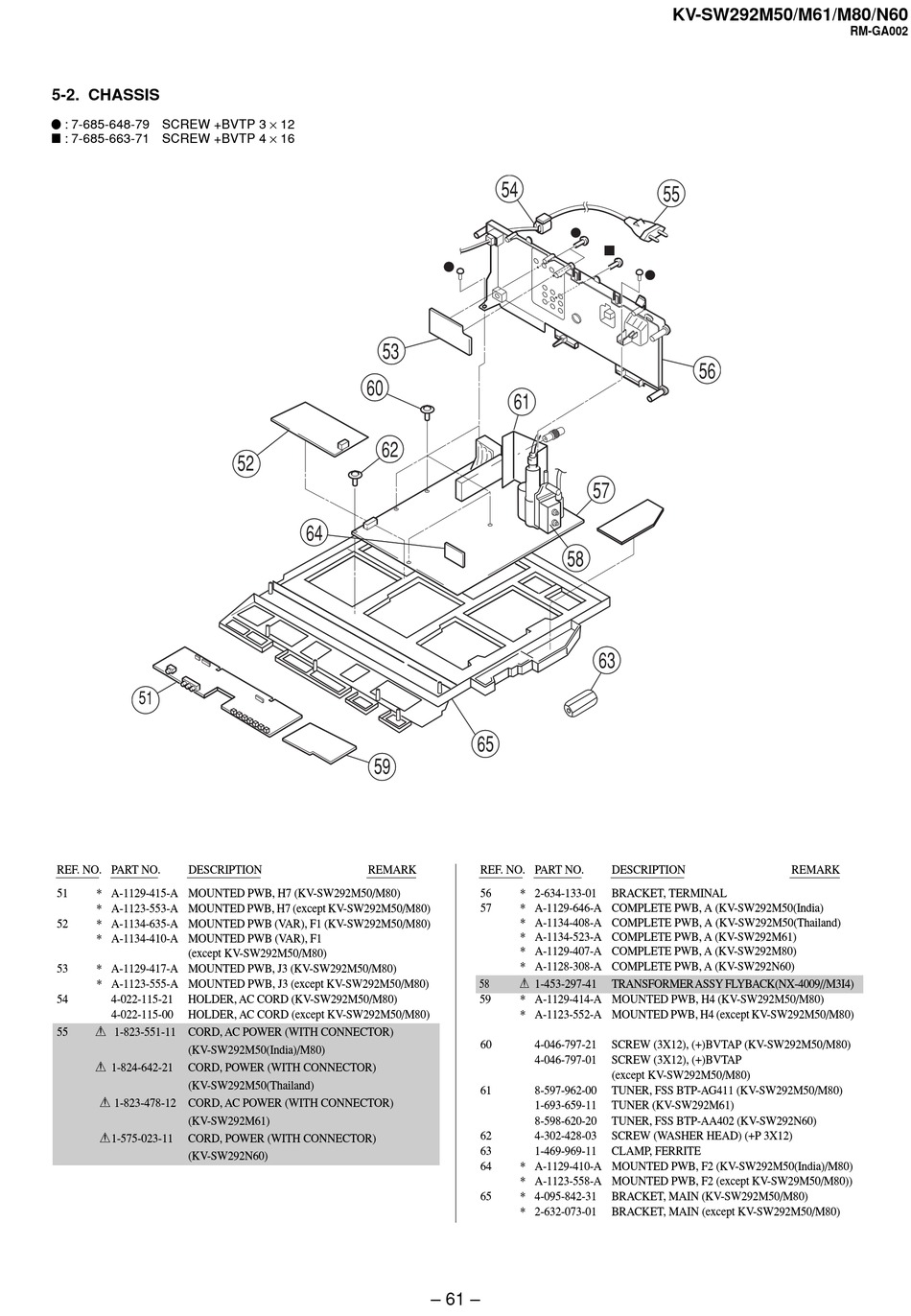

5-2. CHASSIS
r : 7-685-648-79 SCREW +BVTP 3 × 12
p : 7-685-663-71 SCREW +BVTP 4 × 16
51
REF. NO. PART NO.
DESCRIPTION
51
* A-1129-415-A MOUNTED PWB, H7 (KV-SW292M50/M80)
* A-1123-553-A MOUNTED PWB, H7 (except KV-SW292M50/M80)
52
* A-1134-635-A MOUNTED PWB (VAR), F1 (KV-SW292M50/M80)
* A-1134-410-A MOUNTED PWB (VAR), F1
(except KV-SW292M50/M80)
53
* A-1129-417-A MOUNTED PWB, J3 (KV-SW292M50/M80)
* A-1123-555-A MOUNTED PWB, J3 (except KV-SW292M50/M80)
54
4-022-115-21
HOLDER, AC CORD (KV-SW292M50/M80)
4-022-115-00
HOLDER, AC CORD (except KV-SW292M50/M80)
! 1-823-551-11 CORD, AC POWER (WITH CONNECTOR)
55
(KV-SW292M50(India)/M80)
! 1-824-642-21
CORD, POWER (WITH CONNECTOR)
(KV-SW292M50(Thailand)
! 1-823-478-12 CORD, AC POWER (WITH CONNECTOR)
(KV-SW292M61)
!1-575-023-11
CORD, POWER (WITH CONNECTOR)
(KV-SW292N60)
53
60
62
52
64
59
REMARK
54
61
57
58
63
65
REF. NO. PART NO.
56
* 2-634-133-01
57
* A-1129-646-A COMPLETE PWB, A (KV-SW292M50(India)
* A-1134-408-A COMPLETE PWB, A (KV-SW292M50(Thailand)
* A-1134-523-A COMPLETE PWB, A (KV-SW292M61)
* A-1129-407-A COMPLETE PWB, A (KV-SW292M80)
* A-1128-308-A COMPLETE PWB, A (KV-SW292N60)
! 1-453-297-41
58
59
* A-1129-414-A MOUNTED PWB, H4 (KV-SW292M50/M80)
* A-1123-552-A MOUNTED PWB, H4 (except KV-SW292M50/M80)
60
4-046-797-21
4-046-797-01
61
8-597-962-00
1-693-659-11
8-598-620-20
62
4-302-428-03
63
1-469-969-11
64
* A-1129-410-A MOUNTED PWB, F2 (KV-SW292M50(India)/M80)
* A-1123-558-A MOUNTED PWB, F2 (except KV-SW29M50/M80))
65
* 4-095-842-31
* 2-632-073-01
– 61 –
KV-SW292M50/M61/M80/N60
55
56
DESCRIPTION
BRACKET, TERMINAL
TRANSFORMER ASSY FLYBACK(NX-4009//M3I4)
SCREW (3X12), (+)BVTAP (KV-SW292M50/M80)
SCREW (3X12), (+)BVTAP
(except KV-SW292M50/M80)
TUNER, FSS BTP-AG411 (KV-SW292M50/M80)
TUNER (KV-SW292M61)
TUNER, FSS BTP-AA402 (KV-SW292N60)
SCREW (WASHER HEAD) (+P 3X12)
CLAMP, FERRITE
BRACKET, MAIN (KV-SW292M50/M80)
BRACKET, MAIN (except KV-SW292M50/M80)
RM-GA002
REMARK
