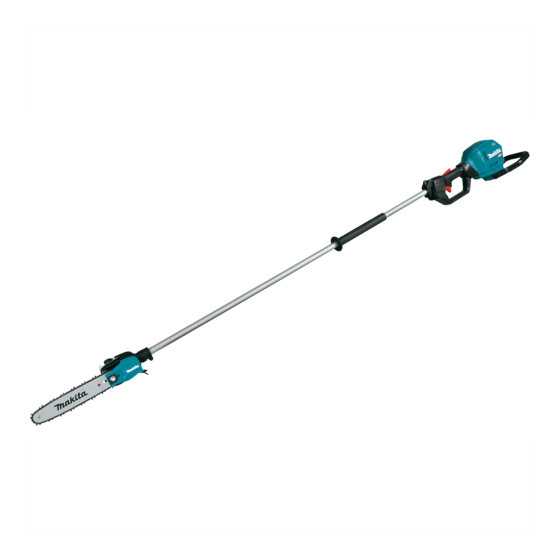

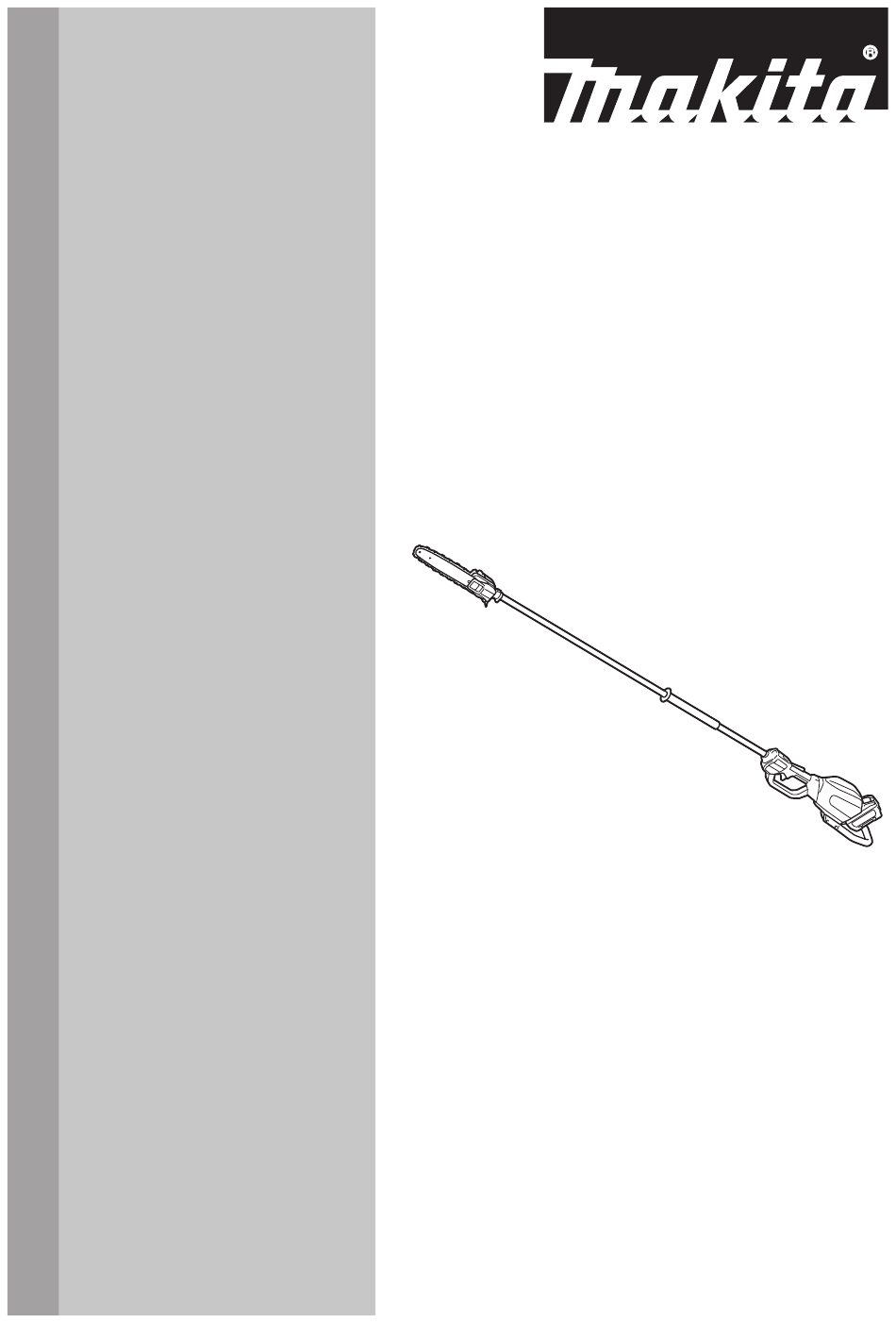

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Pole Saw Sierra de Extensión Inalámbrica GAU01 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: GAU01 Overall length 2,230 mm (without guide bar and battery) (88″) Rated voltage D.C. 36 V - 40 V max Net weight 6.1 - 6.7 kg (13.4 - 14.8 lbs) Standard guide bar length 250 mm (10″) -
Page 3: Safety Warnings
Recommended cord connected power source Portable power pack PDC01 / PDC1200 • The cord connected power source(s) listed above may not be available depending on your region of residence. • Before using the cord connected power source, read instruction and cautionary markings on them. Saw chain, guide bar, and sprocket combination Saw chain type 90PX... - Page 4 Do not Force Appliance - It will do the job better 23. Remove or disconnect battery before ser- and with less likelihood of a risk of injury at the vicing, cleaning or removing material from the appliance. Such preventive safety mea- rate for which it was designed.
- Page 5 10. If the tool gets heavy impact or fall, check the cartridge. condition before continuing work. If there is Before handling the saw chain or adjusting the any damage or doubt, ask Makita authorized chain tension, wear protective gloves. service center for the inspection and repair. 5 ENGLISH...
- Page 6 19. Before cutting limbs, keep an escape area poor, ask Makita authorized service center to away from the falling limb. First, clear sharpen it or replace it with new one. obstructs such as limbs and branches from Do not attempt any maintenance or repair the work area.
- Page 7 Under abusive conditions, liquid may be Symbols ejected from the battery; avoid contact. If con- tact accidentally occurs, flush with water. If The followings show the symbols used for tool. liquid contacts eyes, seek medical help. Liquid ejected from the battery may cause irritation or volts burns.
- Page 8 Use of non-genuine Makita batteries, or batteries that have been altered, may result in the battery bursting causing fires, personal injury and damage. It will also void the Makita warranty for the Makita tool and charger. Tips for maintaining maximum...
-
Page 9: Parts Description
PARTS DESCRIPTION Fig.1 Main power lamp Main power switch Hanger Lock-off lever Battery cartridge Switch trigger Rear grip Saw chain Guide bar Oil tank cap Retaining nut Chain adjusting screw Guide bar cover Front grip 9 ENGLISH... -
Page 10: Functional Description
Indicating the remaining battery capacity FUNCTIONAL DESCRIPTION Press the check button on the battery cartridge to indi- cate the remaining battery capacity. The indicator lamps light up for a few seconds. CAUTION: Always be sure that the tool is switched off and the battery cartridge is removed before adjusting or checking function on the tool. -
Page 11: Overheat Protection
Release the switch trigger to stop. recharged battery(ies). Let the machine and battery(ies) cool down. If no improvement can be found by restoring protection system, then contact your local Makita Service Center. Main power switch WARNING: Always turn off the main power switch when not in use. -
Page 12: Removing The Saw Chain
Installing the saw chain Insert the protrusion on the sprocket cover to the tool body, and then close the cover so that the bolt and To install the saw chain, perform the following steps: pin on the tool body meet their counterparts on the cover. -
Page 13: Adjusting Saw Chain Tension
NOTICE: Use the saw chain oil exclusively for Tighten the saw chain until the lower side of the saw Makita chain saws or equivalent oil available in chain fits in the guide bar rail as illustrated. the market. NOTICE: Never use oil including dust and parti- cles or volatile oil. - Page 14 Saw chain is automatically lubricated when the tool is in NOTE: If it is difficult to remove the oil tank cap, operation. Check the amount of remaining oil in the oil insert the box wrench into the slot of the oil tank tank periodically.
-
Page 15: Working With The Tool
For the recommended hanging band, ask Makita Authorized Service Centers. CAUTION: Always use the shoulder harness Fig.21... - Page 16 Stand on a stable surface, and hold the tool away from If you try to cut off thick branches from the bottom, the the branches so that the angle of the tool becomes 60° branch may close in and pinch the saw chain in the cut. or less against the horizontal ground.
- Page 17 Attaching the hanging band Detaching the tool Attach the hooks of the hanging band to the rings When setting down the tool, unlock the buckle on the of the shoulder harness or waist belt as shown in the hanging band with one hand while holding the tool with figure.
-
Page 18: Maintenance
Chain blade 91PX : 0.65 mm (1/32″) To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. Sharpening the saw chain Sharpen the saw chain when: •... -
Page 19: Cleaning The Guide Bar
— The file should only engage the cutter on the forward Cleaning the guide bar stroke. Lift the file off the cutter on the return stroke. — Sharpen the shortest cutter first. Then the length Chips and sawdust will build up in the guide bar groove. of this shortest cutter becomes the standard for all They may clog the bar groove and impair the oil flow. -
Page 20: Replacing The Sprocket
Before fitting a new saw chain, check the condition of screwdriver or the like. the sprocket. If the sprocket is worn or damaged, ask Makita Authorized Service Centers for replacement. Fig.41 Fig.42 ► 1. Slotted screwdriver 2. Oil discharge hole ►... -
Page 21: Troubleshooting
Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace- ment parts for repairs. -
Page 22: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: GAU01 Longitud total 2 230 mm (sin barra de guía y batería) (88″) Tensión nominal c.c. 36 V - 40 V máx. Peso neto 6,1 kg - 6,7 kg (13,4 lbs - 14,8 lbs) Longitud de la barra de guía estándar 250 mm (10″) -
Page 23: Advertencias De Seguridad
Fuente de alimentación conectada por cable recomendada Unidad portátil de alimentación eléctrica PDC01 / PDC1200 • La o las fuentes de alimentación conectadas por cable enumeradas arriba podrían no estar disponibles depen- diendo de su área de residencia. • Antes de utilizar la fuente de alimentación conectada por cable, lea las instrucciones e indicaciones de precaución sobre ellas. Combinación de cadena de la sierra, barra de guía y pieza dentada Tipo de cadena de la sierra 90PX... - Page 24 No agarre las cuchillas ni los bordes de corte 20. Utilice siempre ambas manos cuando opere la expuestos al levantar o sostener el aparato. podadora de extensión. Sostenga la podadora de extensión con las dos manos para evitar la No fuerce el aparato - Éste realizará la tarea pérdida de control.
- Page 25 33. Este aparato no está diseñado para ser utili- Opere la herramienta únicamente en condicio- zada por personas (incluidos niños) con dis- nes de buena visibilidad y a la luz del día. No capacidades físicas, sensoriales o mentales, o opere la herramienta en la oscuridad o la niebla. que carezcan de experiencia y conocimientos.
- Page 26 Makita. abrir el corte de sierra y libere la cadena de la No toque el cabezal de la herramienta. El sierra.
- Page 27 Siempre utilice piezas de repuesto y acceso- que en las instrucciones para el uso y cuidado. rios originales de Makita solamente. El uso de Seguridad eléctrica y de la batería piezas o accesorios suministrados por un tercero podría provocar fallas en la herramienta, daños...
- Page 28 12. Utilice las baterías únicamente con los pro- batería ductos especificados por Makita. Instalar las baterías en productos que no cumplan con los Antes de utilizar el cartucho de batería, lea requisitos podría ocasionar un incendio, un calen- todas las instrucciones e indicaciones de tamiento excesivo, una explosión o una fuga de...
-
Page 29: Descripción De Las Piezas
10 °C - 40 °C (50 °F - 104 °F). lesiones personales y daños. Asimismo, esto inva- Si un cartucho de batería está caliente, déjelo lidará la garantía de Makita para la herramienta y el enfriar antes de cargarlo. cargador Makita. -
Page 30: Descripción Del Funcionamiento
DESCRIPCIÓN DEL PRECAUCIÓN: Introduzca siempre com- pletamente el cartucho de batería hasta que FUNCIONAMIENTO el indicador rojo no pueda verse. Si no, podría accidentalmente salirse de la herramienta y caer al suelo causando una lesión a usted o alguien a su PRECAUCIÓN: Asegúrese siempre de que la alrededor. -
Page 31: Protección Contra Sobrecarga
Si no hay ninguna mejora al restaurar el sistema de protección, comuníquese con su centro local de servi- cio Makita. PRECAUCIÓN: Antes de insertar el cartucho de batería en la herramienta, compruebe siem- pre y cerciórese de que el gatillo interruptor se... -
Page 32: Montaje
Instalación de la cadena de la sierra AVISO: No jale fuerte el gatillo interruptor sin presionar la palanca de desbloqueo. Esto podría Para instalar la cadena de la sierra, realice los siguien- dañar el interruptor. tes pasos: Afloje el tornillo de ajuste de la cadena y luego la Se proporciona una palanca de desbloqueo para evitar tuerca de retención. - Page 33 Extracción de la cadena de la sierra Coloque la barra de guía al cuerpo de la herra- mienta, alineando el orificio de la barra de guía con el Para extraer la cadena de la sierra, siga los pasos a pasador del cuerpo de la herramienta. continuación: Afloje el tornillo de ajuste de la cadena y luego la tuerca de retención.
-
Page 34: Operación
De lo contrario, el suministro de aceite podría ser deficiente. AVISO: Utilice el aceite para la cadena de la sie- rra exclusivamente para sierras eléctricas Makita o un aceite equivalente disponible en el mercado. AVISO: Nunca use aceite que tenga polvo y partí- culas, ni aceite volátil. - Page 35 Makita. Si se pone el arnés para hombro incluido en el paquete de la herramienta y el arnés para hombro de la fuente de alimentación tipo mochila al mismo...
- Page 36 Operación con la herramienta NOTA: Cuando retire el arnés para hombro, destrabe la hebilla y retire el arnés para hombro. PRECAUCIÓN: Mantenga todas las partes Ajuste el arnés para hombro en una posición del cuerpo alejadas de la cadena de la sierra cómoda para trabajar.
- Page 37 Arranque la herramienta, luego presione la cadena de Transporte de la herramienta la sierra contra la rama ligeramente. Al cortar ramas largas, para controlar la posición de Antes de transportar la herramienta, extraiga siempre caída de las ramas cortadas, divida la rama en seccio- el cartucho de batería de la herramienta, y luego colo- nes y corte la rama desde la punta.
-
Page 38: Mantenimiento
NOTA: La hebilla no se suministra, dependiendo del tipo de banda. Si necesita soltar la herramienta rápidamente, siga los pasos a continuación. Oprima las lengüetas en la hebilla del cinturón para desbloquearla. Fig.29 ► 1. Anillo 2. Gancho Acople el gancho a la herramienta. Fig.32 ►... - Page 39 Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, y cualquier otra tarea de man- tenimiento o ajuste deberán ser realizadas en centros de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. Afilado de la cadena de la sierra Afile la cadena de la sierra cuando: •...
- Page 40 Limpieza de la cubierta de la pieza dentada En el interior de la cubierta de la pieza dentada se acu- mularán astillas y aserrín. Retire la cubierta de la pieza dentada y la cadena de la sierra de la herramienta y luego limpie las astillas y el aserrín.
- Page 41 Si la pieza den- barra de guía. tada se daña o se desgasta, solicite el reemplazo a los Cubra la barra de guía con la cubierta de la barra centros de servicio autorizado de Makita. de guía. Vacíe el tanque de aceite. Fig.42 ►...
-
Page 42: Resolución De Problemas
Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita. Estado de la avería Causa Solución... - Page 43 GARANTÍA LIMITADA DE MAKITA Ésta Garantía no aplica para México Consulte la hoja de la garantía anexa para ver los términos más vigentes de la garantía aplicable a este producto. En caso de no disponer de esta hoja de garantía anexa, consulte los detalles sobre la garantía descritos en el sitio web de su país respectivo indicado...
- Page 44 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885931A949...
