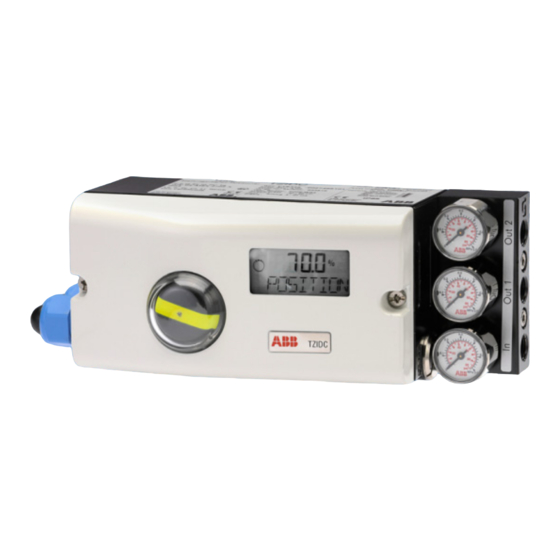

ABB TZIDC Commissioning Instructions

Inbetriebnahmeanleitung
Stellungsregler TZIDC, Software-Version 3.00
Vorgehensweise bei Inbetriebnahme
Beachten Sie immer alle Sicherheitshinweise in
!
der Betriebsanleitung zum Gerät.
1. Pneumatische Hilfsenergie einspeisen
2. Elektrische Hilfsenergie einspeisen
Sollwertstrom 4...20 mA am Analogeingang einspeisen
(Klemmen +11/-12)
Wenn das Emergency-Shutdown-Modul installiert ist,
muss die Versorgungsspannung für dieses Modul 24 V DC
betragen (Klemmen +85 / -86) und der Schalter in
Mittelstellung stehen. Andernfalls hat das Gerät keine
pneumatische Funktion.
3. Anbau kontrollieren, hierzu
- drücken und halten; zusätzlich so oft
MODE
drücken, bis Betriebsart 1.3 (Handverstellung im Sen-
sorbereich) angezeigt wird, dann
- oder drücken, um den Antrieb in die mecha-
nischen Endlagen zu fahren, und Endlagen prüfen;
angezeigt wird der Drehwinkel in Grad
Empfohlener Bereich:
zwischen -28° und +28° für Linearantriebe
zwischen -57° und +57° für Schwenkantriebe
Mindestwinkel: 25°
Wichtig:
Der Anbau bzw. die Einstellung sollte so erfolgen, dass
der Arbeitsbereich des Positionssensors möglichst
gleichmäßig von der Mitte aus verläuft. Führen Sie die
Einstellung dabei so durch, dass ein möglichst großer
Drehwinkel am Positionssensor im Stellungsregler
ausgenutzt wird.
4. Standard-Selbstabgleich durchführen
Wichtig:
Der Standard-Selbstabgleich gemäß Punkt 4 ist
erst ab Software-Version 2.XX möglich.
für Linearantriebe:
- drücken und halten, bis in der Anzeige
MODE
ADJ_LIN erscheint, dann Taste loslassen
- erneut drücken und bis zum Ablauf des
MODE
Countdowns halten, dann
Der Standard-Selbstabgleich wird gestartet.
für Schwenkantriebe:
- drücken und halten, bis in der Anzeige
ENTER
ADJ_ROT erscheint, dann Taste loslassen
- erneut drücken und bis zum Ablauf des
ENTER
Countdowns halten, dann
Der Standard-Selbstabgleich wird gestartet.
Bei erfolgreichem Standard-Selbstabgleich werden die
Parameter automatisch gespeichert und der Stellungs-
regler kehrt in die Betriebsart 1.1 zurück.
Tritt während des Standard-Selbstabgleichs ein Fehler auf,
wird der Vorgang mit einer Fehlermeldung abgebrochen.
In diesem Fall die Taste
halten. Das Gerät wechselt in die Arbeitsebene in die
Betriebsart 1.3 MAN_SENS. Den Anbau kontrollieren und
ABB Automation Products GmbH
Schillerstr. 72 · 32425 Minden, Deutschland
Tel: +49 551 905-534 · Fax: +49 551 905-555
CCC-support.deapr@de.abb.com
oder
loslassen
MODE
loslassen.
MODE
loslassen
ENTER
oder für 3 Sek. drücken und
ggf. korrigieren. Danach den Standard-Selbstabgleich wie-
derholen.
Betriebsarten
Anwahl aus der Arbeitsebene:
• drücken und halten
MODE
• Zusätzlich so oft wie nötig kurz
gewählte Betriebsart wird angezeigt
• loslassen
MODE
• Position in % oder als Drehwinkel wird angezeigt
Übersicht:
Betriebsart
1.0
Regelbetrieb mit
Adaption
1.1
Regelbetrieb ohne
Adaption
1.2
Handverstellung im
Hubbereich
Mit oder verstellen *
1.3
Handverstellung im
Sensorbereich
Mit oder verstellen *
*) Für Schnellgang: und zusammen drücken
ABB optimiert kontinuierlich ihre Produkte, deshalb sind Änderungen der
technischen Daten in diesem Dokument vorbehalten.
Printed in the Fed. Rep. of Germany (02.2009)
42/18-68 XA
drücken;
Betriebsart-
Positionsanzeige
anzeige
¬
C
%
mA
conf
conf
¬
C
%
mA
conf
conf
¬ C
%
mA
conf conf
¬ C
%
mA
conf conf
