ASSEMBLAGE

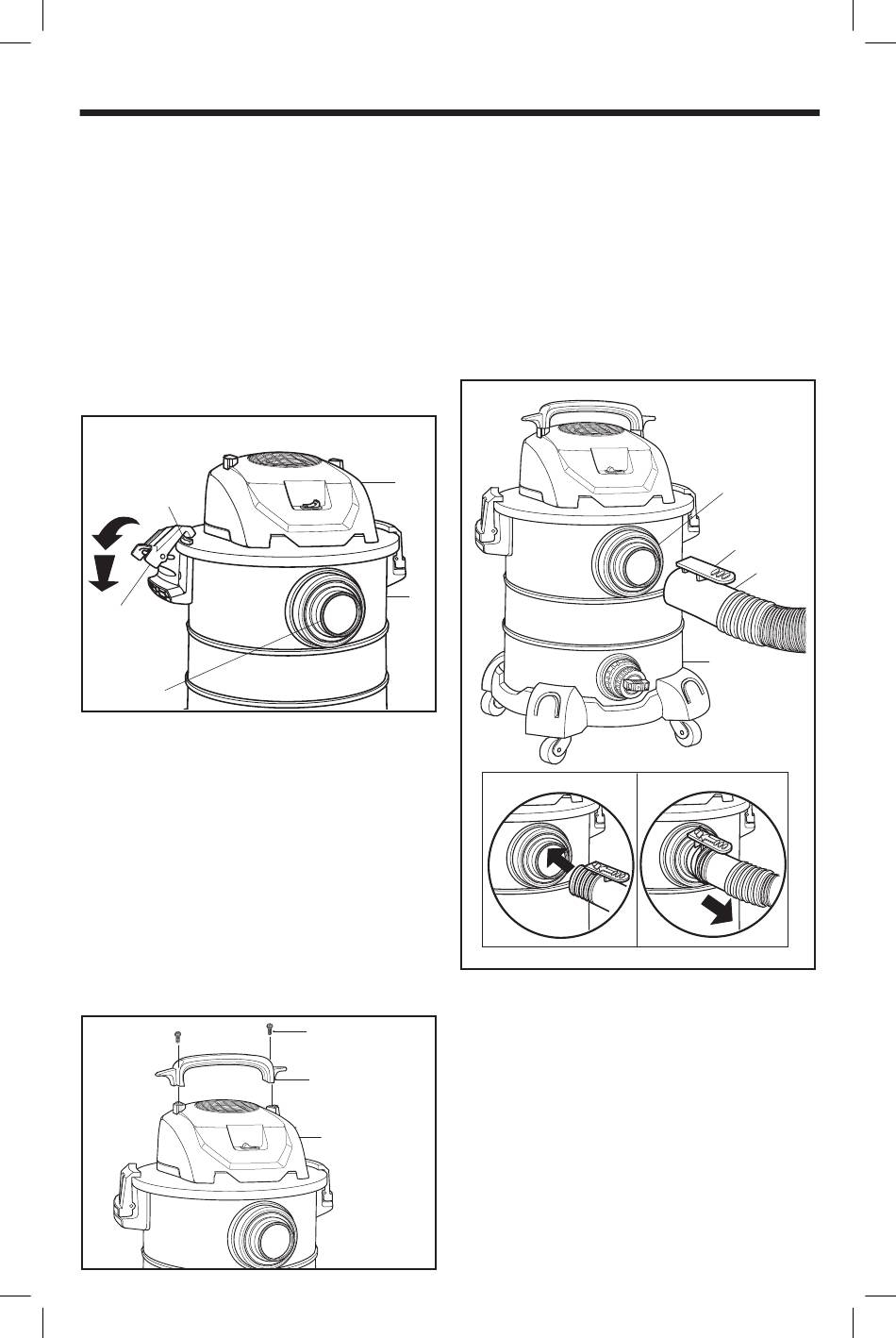

ASSEMBLAGE DE L'ASPIRATEUR
DE LIQUIDES ET DE POUSSIÈRES (Fig. 4)
1. Alignez l'avant de l'ensemble de bloc-moteur (A) sur
l'orifice d'admission de l'aspirateur situé à l'avant du
tambour à poussière (B), comme illustré.
2. Placez l'ensemble de bloc-moteur (A) sur le dessus du
tambour à poussière (B).
3. Vérifier que l'ensemble de bloc-moteur (A) recouvre
complètement le dessus du tambour à poussière (B) de
façon à ce qu'il n'y ait pas de fuites.
4. Faites tourner les loquets du tambour vers le haut et
par-dessus les crochets de l'ensemble de bloc-moteur
pour engager les deux loquets.
5. Suivez les instructions ci-dessus en sens inverse pour
retirer l'ensemble de bloc-moteur.
Crochet de
l'ensemble
de bloc-moteur
Verrous
du tambour (2)
Orifice
d'admission
de l'aspirateur
ENSEMBLE DE POIGNÉE DE TRANSPORT /
ZONE D'ENROULEMENT DU CORDON
D'ALIMENTATION (Fig. 5)
1. Repérez la poignée de transport / zone d'enroulement
du cordon (C) et les deux vis à tête cylindrique
N° 10 x 3/4 po (19 mm) (D) dans le sac de pièces
détachées.
2. Placez la poignée de transport/le système d'enroulement
du cordon d'alimentation (C) sur le dessus de l'ensemble
du bloc moteur (A), comme illustré.
3. Introduisez une vis à tête cylindrique N° 10 x 3/4 po
(19 mm) (D) dans le trou à chaque extrémité de
la poignée de transport/le système d'enroulement
du cordon d'alimentation (C) et dans l'ensemble de
bloc-moteur (A). Serrez fermement.
ATTACHEMENT ET RETRAIT DU TUYAU FLEXIBLE
DE L'ASPIRATEUR (FIG. 6)
1. Pour insérer le tuyau flexible : Localisez l'extrémité du
2. Pour retirer le tuyau flexible : Appuyez sur la languette
Fig. 4
(A)
(B)
Screw (2)
(D)
Fig. 5
Carry
Handle
(C)
Power
Head
(A)
Assembly
25
tuyau flexible de verrouillage positif Tug-A-Long avec
Dual-Flex (E) et alignez-la sur l'orifice d'admission de
l'aspirateur. Poussez la manchette du tuyau flexible
directement dans l'orifice d'admission de l'aspirateur
jusqu'à ce qu'elle s'enclenche.
de verrouillage du tuyau flexible et tirez tout droit sur
l'extrémité du tuyau flexible pour le faire sortir de l'orifice
d'admission de l'aspirateur.
INSERTION DU TUYAU RETRAIT DU TUYAU
Fig. 6
Orifice
d'admission
de l'aspirateur
Languette de
verrouillage
du tuyau flexible
(E)
(B)
