FOR QUESTIONS OR INFORMATION CONTACT US AT
WARNING:
To reduce the risk of injury, the user must read and understand the owner's manual
before using this product.
Thank you for buying a RIDGID product.
SAVE THIS MANUAL FOR FUTURE REFERENCE
Part No. SP6982
OWNER'S MANUAL

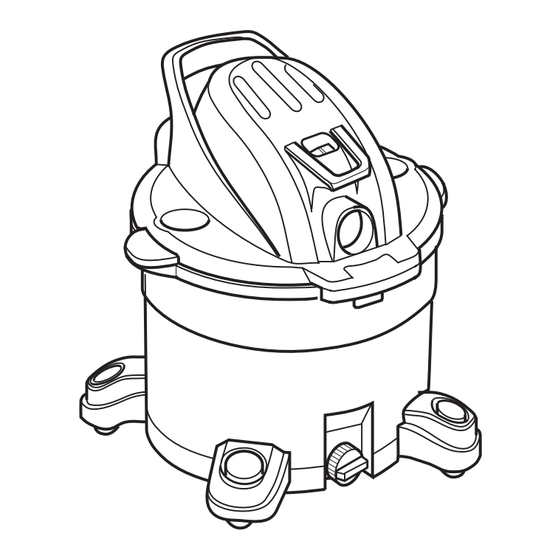

45 LITRE WET/DRY VAC
WD1255AU0
WD1255KR0
WD1255ND0
www.RIDGID.com.au
• English – Page 1
• 한국어 – 17페이지
• Bahasa Indonesia – Halaman 33
Printed in Mexico
Advertisement
Chapters
Table of Contents
Related Manuals for RIDGID WD1255AU0
Summary of Contents for RIDGID WD1255AU0
- Page 1 To reduce the risk of injury, the user must read and understand the owner’s manual before using this product. • English – Page 1 Thank you for buying a RIDGID product. • 한국어 – 17페이지 • Bahasa Indonesia – Halaman 33 SAVE THIS MANUAL FOR FUTURE REFERENCE Part No.
-
Page 2: Table Of Contents
Table of Contents Section Page Section Page Important Safety Instructions ....2-3 To Store Your Accessories ...... 9 Introduction ..........4 Maintenance ........10-12 Unpacking and Checking Filter Removal and Installation Carton Contents ........4 of the Qwik Lock Filter ....10 Caster/Caster Foot Assembly .... - Page 3 • Turn off the Vac before unplugging. • To reduce the risk of personal injury or damage to Vac, use only Ridgid- • To reduce the risk of injury from recommended accessories. accidental start-up, unplug power cord before changing or cleaning the filter.
-
Page 4: Introduction
Unpacking and Checking Carton Contents Remove contents of carton. Check each item against the Carton Contents List. If any parts are missing or damaged please contact us at www.RIDGID.com.au. Carton Contents List Description Wet/Dry Vac ........1 Dual-Flex™ Locking Hose .... 1 Caster ..........4... -
Page 5: Wet/Dry Vac Assembly
Wet/Dry Vac Assembly 1. Line up front of power head assembly Flexible Locking with vacuum port located on the front of Tab Pulled Out the drum, as shown. 2. Place power head assembly on top of drum. Drum 3. Be sure lid completely covers the top of Flexible the drum so leakage does not occur. -
Page 6: Operation
Operation WARNING: To reduce the risk of fire, explosion or damage to Vac: • Do not leave Vac running while unattended – you may fail to notice important signs indicating abnormal operation such as loss of suction, debris/liquid exiting the exhaust or abnormal motor noises. Immediately stop using Vac if you notice these signs. -
Page 7: Vacuuming Dry Materials
Operation (continued) Vacuuming Dry Materials Emptying the Drum 1. The filter must always be in the correct position at all times to avoid leaks and WARNING: To reduce the risk of injury from accidental starting, possible damage to Vac. unplug the power cord before 2. -
Page 8: Blowing Feature
Operation (continued) 1. Locate the blowing port of your Wet/Dry Blowing Feature Vac. Your Wet/Dry Vac features “Full Blowing”. 2. Insert locking end of hose into the It can blow sawdust and other debris. blowing port of the Vac. Follow the steps below to use your Vac as a blower. -
Page 9: To Store Your Accessories
To Store Your Accessories Accessory Storage 1. Slide extension wands and accessories over the rings on the caster feet. Extension Wand 2. To remove wands and accessories, lightly rotate and pull upwards. Accessory Caster Foot Ring Caster Foot Hose Storage Insert the hose into the inlet then wrap the hose around the power head and back into the hose as shown. -
Page 10: Maintenance
Maintenance 2. Align the small centre hole in the top Filter of the filter over the Qwik Lock™ stud on the filter cage. Press firmly on top of WARNING: To reduce the risk the filter near the stud to allow the filter of injury from accidental starting, to snap over the ball on the end of the unplug the power cord before... -
Page 11: Cleaning A Dry Filter
Maintenance (continued) Filter Cleaning Cleaning and Disinfecting the Your filter should be cleaned often to Wet/Dry Vac maintain peak Vac performance. To keep your Wet/Dry Vac looking its best, clean the outside with a cloth dampened Be sure to dry the filter before storing or with warm water and mild detergent. -
Page 12: Cord Maintenance
Wrap a drop of oil on the roller shaft to make Cord Area them quieter. WARNING: To assure product SAFETY and RELIABILITY, any other maintenance, repairs and adjustments should be performed by Authorised Service Centres, always using RIDGID replacement parts. - Page 13 Notes...
-
Page 14: Repair Parts
RIDGID 45 Litre Wet/Dry Vac Model Numbers WD1255AU0 / WD1255KR0 / WD1255ND0 Electrical Ratings: WD1255AU0, WD1255KR0, WD1255ND0 220 – 230 V, 5 A, 1050 W RIDGID parts are available on-line at www.RIDGID.com Always order by Part Number – Not by Key Number... - Page 15 Repair Parts (continued) RIDGID 45 Litre Wet/Dry Vac Model Numbers WD1255AU0 / WD1255KR0 / WD1255ND0 RIDGID parts are available on-line at www.RIDGID.com...
- Page 16 Symbol of Quality, Durability and Dependability Catalogue No. WD1255AU / WD1255KR / WD1255ND Model No. WD1255AU0 / WD1255KR0 / WD1255ND0 Serial No. __________________________________________________________________ Model and Serial numbers may be found on the label near cord entry on Vac. You should record both Model and Serial numbers in a safe place for future use.
- Page 17 경고: 상해 위험을 줄이기 위해, 사용자는 이 제품을 사용하기 전에 사용 설명서를 읽고 이해해야 합니다. RIDGID 제품을 구입해 주셔서 감사합니다. • English – Page 1 • 한국어 – 17페이지 • Bahasa Indonesia – Halaman 33 이 설명서를 보관하여 나중에 참고하십시오.
-
Page 18: 중요한 안전 수칙
목차 장 페이지 장 페이지 액세서리 보관 방법 . . . . . . . . . . . . 25 중요한 안전 수칙 . . . . . . . . . . . . 18-19 소개... - Page 19 임펠러에 흡입되면 모터가 손상되거나 비워서 쉽게 들어올릴 수 있게 하십시오. • 신체 부상 또는 Vac 파손 위험을 줄이기 공기로 배출될 수 있습니다. 위해, Ridgid에서 권장하는 액세서리만 • 전원을 분리하기 전에 Vac를 끄십시오. • 실수로 청소기를 시작하여 다칠 수 사용하십시오. • 송풍기로 사용하는 경우: 있는...
-
Page 20: 내용물 확인
매개물을 진공으로 청소하는 데 사용하고 송풍기로 사용할 수 있습니다. 포장 풀기 및 상자 내용물 확인 상자에서 내용물을 꺼냅니다. 각 품목을 상자 내용물 목록과 대조하여 확인합니다. 누락 또는 손상된 부품이 있는 경우 www.RIDGID.com에서 당사에 문의하십시오. 상자 내용물 목록 범례 설명 수량... -
Page 21: 습식/건식 Vac 조립
습식/건식 Vac 조립 1. 그림과 같이 파워 헤드 조립체의 유연한 잠금 앞쪽을 드럼 앞쪽에 있는 진공 포트와 탭을 당겨서 빼냄 정렬시킵니다. 2. 파워 헤드 조립체를 드럼 위에 놓습니다. 드럼 3. 뚜껑이 드럼 위를 완전히 덮어서 새지 유연한 않도록 합니다. 잠금 탭 4. - Page 22 작동 경고: 화재, 폭발, 또는 Vac 손상 위험을 줄이기 위해, • 작동 중인 Vac를 방치하지 마십시오. 이상 작동을 나타내는 흡입력 상실, 배기구에서 나오는 부스러기/액체, 또는 비정상적인 모터 소음 같은 중요한 증상을 보지 못할 수 있습니다. 이런 증상이 보이면 Vac 사용을 즉시 중단하십시오. •...
-
Page 23: 건조 물질 진공 청소
작동(계속) 건조 물질 진공 청소 드럼 비우기 1. 필터가 항상 올바른 위치에 있는지 경고: 실수로 청소기를 시작하여 확인하여 액체가 새고 Vac가 손상될 다칠 수 있는 위험을 줄이기 위해, 가능성을 방지해야 합니다. 드럼을 비우기 전에 전기 코드를 2. Vac를 사용하여 매우 미세한 분진을 뽑으십시오. -
Page 24: 송풍 기능
작동(계속) 송풍 기능 1. 습식/건식 Vac의 송풍 포트를 찾습니다. 2. 호스의 잠금 쪽을 Vac의 송풍 포트에 습식/건식 Vac에는 "전력 송풍" 기능이 삽입합니다. 있습니다. 이 기능으로 톱밥 및 기타 3. (선택 사항) 연장봉을 호스의 회전 고리 부스러기를 바람으로 날려보낼 수 있습니다. Vac를 송풍기로 사용하려면 쪽에... -
Page 25: 액세서리 보관 방법
액세서리 보관 방법 액세서리 보관 1. 연장봉과 액세서리를 이동 바퀴 발의 연장봉 고리 위로 밉니다. 2. 봉과 액세서리를 분리하려면 위쪽으로 살짝 돌려서 뺍니다. 액세서리 이동 바퀴 발 고리 이동 바퀴 발 호스 보관 그림과 같이 호스를 입구에 삽입한 후 호스를 파워 헤드에 둘러 감고 호스에 다시... -
Page 26: 유지보수
유지보수 2. 필터 위쪽의 중앙에 있는 작은 구멍을 필터 필터 케이지의 Qwik Lock™ 스터드 위에 정렬시킵니다. 필터가 스터드 경고: 실수로 청소기를 시작하여 끝의 볼 위에 고정될 수 있도록 스터드 다칠 수 있는 위험을 줄이기 위해, 부근의 필터 위쪽을 세게 누릅니다. 필터를... -
Page 27: 마른 필터 청소
유지보수(계속) 필터 청소 습식/건식 Vac 청소 및 살균 Vac 성능을 최고로 유지하려면 필터를 습식/건식 Vac의 외관을 최상으로 자주 청소해야 합니다. 유지하기 위해, 따듯하고 연한 비눗물을 적신 천으로 제품 외면을 닦으십시오. 보관하거나 마른 부스러기를 청소하기 전에 필터를 말려야 합니다. 드럼 청소 방법: 1. -
Page 28: 코드 유지관리
전기 감는 이동 바퀴에서 소음이 나면 롤러 축에 코드 부분 오일을 한 방울 떨어트려서 소음을 줄일 수 있습니다. 경고: 제품의 안전성과 안정성을 보장하기 위해, 기타 모든 유지보수, 수리 및 조정 작업은 공인 서비스 센터에서 RIDGID 교체 부품을 사용하여 수행해야 합니다. - Page 29 참고...
-
Page 30: 수리 부품
수리 부품 RIDGID 45리터 습식/건식 Vac 모델 번호 WD1255AU0 / WD1255KR0 / WD1255ND0 전기 규격: WD1255AU0, WD1255KR0, WD1255ND0 220 – 230V, 5A, 1050W 리지드 공식 대리점에서 구입할 수 있습니다. 항상 범례 번호가 아닌 부품 번호를 사용하여 주문하십시오 경고 이중 절연 습식/건식 Vac 수리... - Page 31 수리 부품(계속) RIDGID 45리터 습식/건식 Vac 모델 번호 WD1255AU0 / WD1255KR0 / WD1255ND0 리지드 공식 대리점에서 구입할 수 있습니다.
- Page 32 품질, 내구성 및 신뢰성의 상징 카탈로그 번호 모델 번호 WD1255AU0 / WD1255KR0 / WD1255ND0 일련 번호 모델 및 일련 번호는 Vac의 코드 삽입구 부근에 있습니다. 모델 및 일련 번호를 기록하여 나중에 사용할 수 있도록 안전한 장소에 보관해야 합니다. www.RIDGID.com © 2016 Emerson 멕시코에서...
- Page 33 PERINGATAN: Untuk mengurangi risiko cedera, pengguna harus membaca dan memahami panduan bagi pemilik sebelum menggunakan produk ini. Terima kasih Anda telah membeli produk RIDGID. • English – Page 1 • 한국어 – 17페이지 • Bahasa Indonesia – Halaman 33 SIMPAN PANDUAN INI UNTUK REFERENSI DI MASA MENDATANG.
-
Page 34: Petunjuk Keselamatan Penting
Daftar Isi Halaman Halaman Petunjuk Keselamatan Penting ..34-35 Menyimpan Aksesori ....41 Pendahuluan ....36 Pemeliharaan . - Page 35 • Untuk mengurangi risiko cedera atau ke baling-baling dapat merusak motor atau kerusakan Vac, gunakan hanya aksesoris dikeluarkan ke udara. Ridgid yang direkomendasikan. • Matikan Vac sebelum mencabut stekernya. • Saat menggunakan sebagai blower: • Untuk mengurangi risiko cedera dari...
-
Page 36: Pendahuluan
Membongkar dan Memeriksa Isi Karton Keluarkan isi karton. Periksa setiap item dengan Daftar Isi Karton. > Jika ada bagian yang hilang atau rusak, hubungi kami di www.RIDGID.com. Daftar Isi Karton Kunci Deskripsi Jumlah Vac Wet/Dry ........1 Selang Pengunci Dual-Flex™..1 Kastor ..........4... -
Page 37: Unit Vac Wet/Dry
Unit Vac Wet/Dry 1. Luruskan bagian depan unit kepala Tab Pengunci Fleksibel Ditarik steker dengan sisi vacuum yang berada di depan drum, seperti yang ditunjukkan. 2. Tempatkan unit kepala steker di Drum atas drum. Tab Pengunci 3. Pastikan penutup benar-benar Fleksibel menutupi bagian atas drum sehingga Unit Pompa... -
Page 38: Pengoperasian
Pengoperasian PERINGATAN: Untuk mengurangi risiko kebakaran, ledakan, atau kerusakan Vac: • Jangan meninggalkan Vac beroperasi tanpa pengawasan - Anda mungkin tidak melihat tanda-tanda penting yang menunjukkan pengoperaisan abnormal seperti hilangnya daya hisap, kotoran/cairan keluar dari pembuangan, atau suara motor yang abnormal. Segera hentikan penggunaan Vac jika Anda melihat tanda-tanda tersebut. -
Page 39: Menyedot Bahan Kering
Pengoperasian (lanjutan) Menyedot Bahan Kering Mengosongkan Drum 1. Filter ini harus selalu berada di posisi PERINGATAN: Untuk mengurangi risiko yang tepat untuk mencegah kebocoran cedera dari hidup-tiba-tiba, cabut kabel dan kemungkinan kerusakan pada Vac. listrik sebelum mengosongkan drum. 2. Saat menggunakan Vac untuk menyedot debu yang sangat halus, 1. -
Page 40: Fitur Hembusan
Pengoperasian (lanjutan) Fitur Hembusan 1. Cari port blower (hembusan) pada Wet/Dry. Vac Wet/Dry Anda memiliki “Hembusan 2. Masukkan ujung pengunci selang ke Penuh”. Ini dapat menghembuskan port hembusan Vac. serbuk kayu dan kotoran lainnya. Ikuti langkah-langkah di bawah ini untuk 3. -
Page 41: Menyimpan Aksesori
Menyimpan Aksesori Penyimpanan Aksesori Tongkat Perpanjangan 1. Geser tongkat perpanjangan dan aksesori melewati cincin pada kaki kastor. 2. Untuk melepas tongkat dan aksesori, sedikit putar dan tarik ke atas. Aksesori Cincin Kaki Kastor Kaki Kastor Penyimpanan Selang Masukkan selang ke dalam lubang, kemudian bungkus selang di sekitar kepala steker dan kembali ke selang seperti yang ditunjukkan. -
Page 42: Pemeliharaan
Pemeliharaan 2. Sejajarkan lubang pusat kecil di Filter bagian atas filter atas papan Qwik Lock™ di wadah filter. Tekan dengan PERINGATAN: Untuk mengurangi kuat bagian atas filter di dekat papan risiko cedera dari hidup tiba-tiba, agar filter masuk dengan pas di cabut kabel listrik sebelum mengganti atas bola pada ujung papan. -
Page 43: Membersihkan Filter Kering
Pemeliharaan (lanjutan) Pembersihan Filter Membersihkan dan Mensterilkan Vac Wet/Dry Filter harus sering dibersihkan untuk menjaga performa puncak Vac. Untuk menjaga Vac Wet/Dry bekerja terbaik, bersihkan bagian luar nya Pastikan untuk mengeringkan filter dengan kain yang dibasahi dengan air sebelum menyimpan atau menyedot hangat dan sabun yang lembut. -
Page 44: Pemeliharaan Kabel
Kastor Bungkus Listrik Kabel Jika kastor bising, berikan setetes minyak pada poros rol agar lebih tenang. PERINGATAN: Untuk menjamin KESELAMATAN dan KEANDALAN produk, setiap pemeliharaan, perbaikan dan penyetelan lainnya harus dilakukan oleh Pusat Servis Resmi, selalu menggunakan suku cadang RIDGID. - Page 45 Catatan...
-
Page 46: Memperbaiki Komponen
Vac Wet/Dry 45 Liter RIDGID Nomor Model WD1255AU0 / WD1255KR0 / WD1255ND0 Rating Listrik: WD1255AU0, WD1255KR0, WD1255ND0 220 - 230 V, 5 A, 1050 W Suku cadang RIDGID tersedia on-line di www.RIDGID.com Selalu urutkan menurut Nomor Suku Cadang – Bukan dengan Nomor Kunci... - Page 47 Suku Cadang (lanjutan) Vac Wet/Dry 45 Liter RIDGID Nomor Model WD1255AU0 / WD1255KR0 / WD1255ND0 Suku cadang RIDGID tersedia on-line di www.RIDGID.com...
- Page 48 Simbol Kualitas, Durabilitas dan Keandalan No. Katalog WD1255AU / WD1255KR / WD1255ND No. Model WD1255AU0 / WD1255KR0 / WD1255ND0 No. Seri Nomor Model dan Seri dapat ditemukan pada label di dekat tempat masuknya kabel pada Vac. Anda harus mencatat nomor Model dan Seri di tempat yang aman untuk digunakan di masa mendatang.
