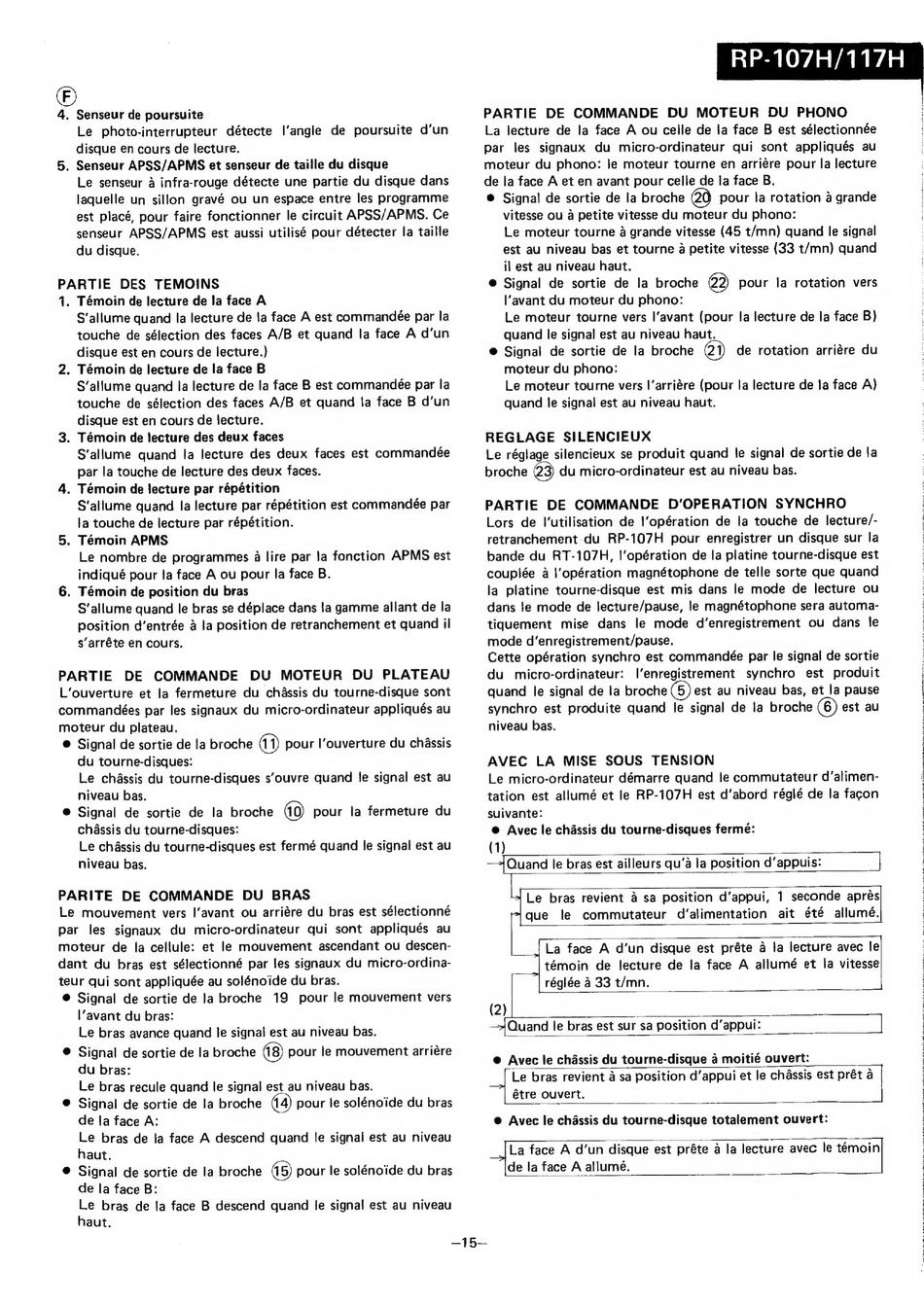

4. Senseur de poursuite
Le photo-interrupteur
détecte
l'angle
de poursuite
d'un
disque en cours de lecture.
5. Senseur APSS/APMS et senseur de taille du disque
Le senseur 4 infra-rouge détecte une partie du disque dans
laquelle un sillon gravé ou un espace entre les programme
est placé, pour faire fonctionner le circuit APSS/APMS. Ce
senseur APSS/APMS est aussi utilisé pour détecter la taille
du disque.
PARTIE
DES TEMOINS
1. Témoin de lecture de la face A
S'allume quand la lecture de !a face A est commandée par la
touche de sélection des faces A/B et quand la face A d'un
disque est en cours de lecture.)
2. Témoin de lecture de la face B
S'allume quand la lecture de la face B est commandeée par la
touche de sélection des faces A/B et quand la face B d'un
disque est en cours de lecture.
3. Témoin de lecture des deux faces
S'allume quand la lecture des deux faces est commandée
par la touche de lecture des deux faces.
4. Témoin de lecture par répétition
S'allume quand la lecture par répétition est commandée par
la touche de lecture par répétition.
5. Témoin APMS
Le nombre de programmes a lire par !a fonction APMS est
indiqué pour la face A ou pour la face B.
6. Témoin de position du bras
S'allume quand le bras se déplace dans !a gamme allant de la
Position d'entrée a la position de retranchement et quand il
s'arréte en cours.
PARTIE
DE
COMMANDE
DU
MOTEUR
DU
PLATEAU
L'ouverture et la fermeture du chassis du tourne-disque sont
commandées par les signaux du micro-ordinateur appliqués au
moteur du plateau.
@ Signal de sortie de la broche @ pour l'ouverture du chassis
du tourne-disques:
Le chassis du tourne-disques s'ouvre quand fe signal est au
niveau bas.
@ Signal de sortie de la broche
pour la fermeture du
chassis du tourne-disques:
Le chassis du tourne-disques est fermé quand le signal est au
niveau bas.
PARITE
DE COMMANDE
DU
BRAS
Le mouvement
vers l'avant ou arriére du bras est sélectionné
par
les signaux
du micro-ordinateur
qui sont appliqués
au
moteur
de la cellule: et le mouvement
ascendant ou descen-
dant du bras est sélectionné par les signaux du micro-ordina-
teur qui sont appliquée au solénoide du bras.
®@ Signal de sortie de la broche
19
pour le mouvement
vers
l'avant du bras:
Le bras avance quand le signal est au niveau bas.
@ Signal de sortie de la broche (18) pour le mouvement arriére
du bras:
Le bras recule quand le signal est au niveau bas.
® Signal de sortie de la broche
pour le solénoide du bras
de la face A:
Le bras de la face A descend quand le signal est au niveau
haut.
® Signal de sortie de la broche
(5) pour le solénoide du bras
de la face B:
Le bras de !a face B descend quand le signa! est au niveau
haut.
PARTIE
DE COMMANDE
DU
MOTEUR
DU
PHONO
La lecture de la face A ou celle de la face B est sélectionnée
par
les signaux
du micro-ordinateur
qui sont appliqués
au
moteur du phono: le moteur tourne en arriére pour la lecture
de la face A et en avant pour celle de la face B.
@ Signal de sortie de la broche 20 pour la rotation a grande
vitesse ou a petite vitesse du moteur du phono:
Le moteur tourne a grande vitesse (45 t/mn) quand le signal
est au niveau bas et tourne a petite vitesse (33 t/mn) quand
il est au niveau haut.
@ Signal de sortie de la broche
@2) pour
la rotation
vers
'avant du moteur du phono:
Le moteur tourne vers l'avant (pour la lecture de la face B)
quand le signal est au niveau haut.
@ Signal de sortie de la broche
21) de rotation arriére du
moteur du phono:
Le moteur tourne vers l'arriére (pour la lecture de la face A)
quand le signal est au niveau haut.
REGLAGE
SILENCIEUX
Le réglage silencieux se produit quand le signal de sortie de la
broche 23) du micro-ordinateur est au niveau bas.
PARTIE
DE COMMANDE
D'OPERATION
SYNCHRO
Lors de l'utilisation de l'opération de la touche de lecture/-
retranchement:du
RP-107H
pour enregistrer un disque sur la
bande du RT-107H, l'opération de la platine tourne-disque est
couplée a l'opération magnétophone de telle sorte que quand
la platine tourne-disque est mis dans le mode de lecture ou
dans !e mode de lecture/pause, le magnétophone sera automa-
tiquement
mise
dans
le mode
d'enregistrement
ou dans le
mode d'enregistrement/pause.
Cette opération synchro est commandée
par le signal de sortie
du
micro-ordinateur:
l'enregistrement
synchro
est produit
quand
le signal de la broche (5) est au niveau bas, et la pause
synchro est produite quand le signal de !a broche (6) est au
niveau bas.
AVEC
LA MISE
SOUS
TENSION
Le micro-ordinateur démarre quand le commutateur d'alimen-
tation est allumé et le RP-107H est d'abord réglé de la facon
suivante:
@ Avec le chassis du tourne-disques fermé:
(1)
—|Quand le bras est ailleurs qu'a la position d'appuis:
Le bras revient a sa position d'appui, 1 seconde aprés
que
le commutateur
d'alimentation
ait été allumé.|
=
7
La face A d'un disque est préte a fa lecture avec le
témoin de lecture de la face A allumé et la vitesse
réglée 4 33 t/mn.
@ Avec le chassis du tourne-disque 4 moitié ouvert:
Le bras revient a sa position d'appui et le chassis est prét a
étre ouvert.
@ Avec le chassis du tourne-disque totalement ouvert:
La face A d'un disque est préte a la lecture avec le témoin
de la face A allumé.
~15—
