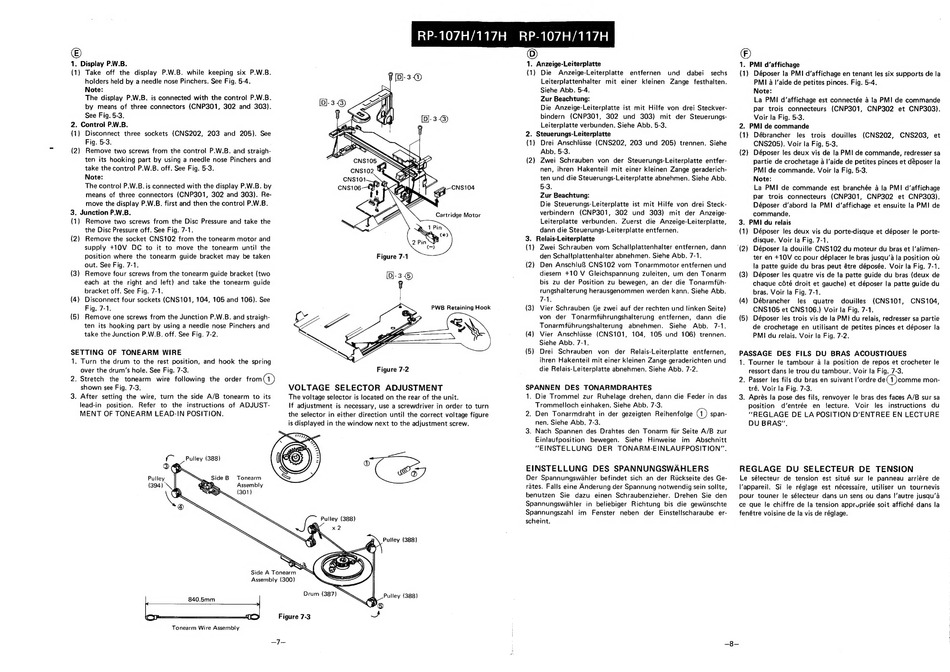

1. Display P.W.B.
(1) Take
off the display
P.W.B. while keeping six P.W.B.
holders held by a needle nose Pinchers. See Fig. 5-4.
Note:
The display P.W.B. is connected with the control P.W.B.
by means of three connectors
(CNP301, 302 and 303).
See Fig. 5-3.
2. Control P.W.B.
(1) Disconnect
three sockets
(CNS202,
203 and 205). See
Fig. 5-3.
(2) Remove two screws from the control P.W.B. and straigh-
ten its hooking part by using a needle nose Pinchers and
take the control P.W.B. off. See Fig. 5-3.
Note:
The control P.W.B. is connected with the display P.W.B. by
means of three connectors
(CNP301, 302 and 303). Re-
move the display P.W.B. first and then the control P.W.B.
3. Junction P.W.B.
(1) Remove two screws from the Disc Pressure and take the
the Disc Pressure off. See Fig. 7-1.
(2)
Remove the socket CNS102 from the tonearm motor and
supply +10V
DC to it to move
the tonearm
until the
position where
the tonearm
guide bracket may be taken
out. See Fig. 7-1.
(3) Remove four screws from the tonearm guide bracket (two
each
at the right and left) and take the tonearm
guide
bracket off. See Fig. 7-1.
(4) Disconnect four sockets (CNS101, 104, 105 and 106). See
Fig. 7-1.
(5) Remove one screws from the Junction P.W.B. and straigh-
ten its hooking part by using a needle nose Pinchers and
take the Junction P.W.B. off. See Fig. 7-2.
SETTING
OF TONEARM
WIRE
1. Turn the drum to the rest position, and hook the spring
over the drum's hole. See Fig. 7-3.
2. Stretch
the
tonearm
wire following
the order
from(1)
shown see Fig. 7-3.
3. After setting the wire, turn the side A/B tonearm to its
lead-in
position.
Refer
to the
instructions
of ADJUST-
MENT OF TONEARM
LEAD-IN POSITION.
Assembly
840.5mm
s
Figure 7-3
J
Tonearm Wire Assembly
iy fa
Side A Tonearm
Assembly (300)
RP-107H/117H
RP-107H/117H
CNS105
CNS102 &
CNS101
CNS106
Figure 7-1
[D]- 3 ©)
PWB Retaining Hook
Figure 7-2
VOLTAGE
SELECTOR
ADJUSTMENT
The voltage selector is located on the rear of the unit.
If adjustment
is necessary, use a screwdriver in order to turn
the selector in either direction until the correct voltage figure
is displayed in the window next to the adjustment screw.
Pulley (388)
Drum (387
©
1. Anzeige-Leiterplatte
(1) Die
Anzeige-Leiterplatte
entfernen
und
dabei
sechs
Leiterplattenhalter
mit einer
kleinen
Zange
festhalten.
Siehe Abb. 5-4.
Zur Beachtung:
Die Anzeige-Leiterplatte
ist mit Hilfe von drei Steckver-
bindern
(CNP301,
302
und
303)
mit der Steuerungs-
Leiterplatte verbunden. Siehe Abb. 5-3.
2. Steuerungs-Leiterplatte
(1) Drei Anschliisse
(CNS202,
203 und 205) trennen. Siehe
Abb. 5-3.
(2) Zwei
Schrauben
von
der Steuerungs-Leiterplatte entfer-
nen, ihren Hakenteil
mit einer kleinen Zange geraderich-
ten und die Steuerungs-Leiterpltatte abnehmen. Siehe Abb.
5-3.
Zur Beachtung:
Die Steuerungs-Leiterplatte
ist mit Hilfe von drei Steck-
verbindern
(CNP301,
302
und
303)
mit der Anzeige-
Leiterplatte
verbunden.
Zuerst
die Anzeige-Leiterplatte,
dann die Steuerungs-Leiterplatte entfernen.
3. Relais-Leiterplatte
(1) Zwei Schrauben
vom Schallplattenhalter entfernen, dann
den Schallplattenhalter abnehmen. Siehe Abb. 7-1.
(2)
Den Anschlu& CNS102 vom Tonarmmotor entfernen und
diesem
+10 V Gleichspannung
zuleiten, um den Tonarm
bis zu der Position zu bewegen, an der die Tonarmfiih-
rungshalterung herausgenommen werden kann. Siehe Abb.
7-1.
(3) Vier Schrauben
(je zwei auf der rechten und linken Seite)
von
der Tonarmfihrungshalterung
entfernen,
dann
die
Tonarmfiihrungshalterung
abnehmen.
Siehe
Abb.
7-1.
(4) Vier Anschliisse
(CNS101,
104,
105 und 106) trennen.
Siehe Abb. 7-1.
(5)
Drei
Schrauben
von
der
Relais-Leiterplatte
entfernen,
ihren Hakenteil mit einer kleinen Zange geraderichten und
die Relais-Leiterplatte abnehmen. Siehe Abb. 7-2.
SPANNEN
DES
TONARMDRAHTES
1. Die Trommel
zur Ruhelage drehen, dann die Feder in das
Trommelloch einhaken. Siehe Abb. 7-3.
2. Den Tonarmdraht
in der gezeigten
Reihenfolge Qa) span-
nen. Siehe Abb. 7-3.
3. Nach Spannen des Drahtes den Tonarm fur Seite A/B zur
Einlaufposition
bewegen.
Siehe
Hinweise
im
Abschnitt
"EINSTELLUNG
DER
TONARM-EINLAUFPOSITION".
EINSTELLUNG
DES
SPANNUNGSWAHLERS
Der Spannungswahler
befindet sich an der Ritckseite des Ge-
rates. Falls eine Anderung der Spannung notwendig sein sollte,
benutzen
Sie
dazu
einen Schraubenzieher.
Drehen
Sie den
Spannungswahler
in beliebiger
Richtung
bis die gewinschte
Spannungszahl
im
Fenster
neben
der Ejinstellscharaube
er-
scheint.
©)
1. PMI d'affichage
(1) Déposer la PMI d'affichage en tenant les six supports de la
PMI a l'aide de petites pinces. Fig. 5-4.
Note:
La PMI d'affichage est connectée a la PM! de commande
par trois connecteurs
(CNP301,
CNP302
et CNP303).
Voir la Fig. 5-3.
2. PMI de commande
(1) Débrancher
les trois
douilles
(CNS202,
CNS203,
et
CNS205). Voir la Fig. 5-3.
(2) Déposer les deux vis de la PMI de commande, redresser sa
partie de crochetage a l'aide de petites pinces et déposer la
PMI de commande. Voir la Fig. 5-3.
Note:
La PMI de commande
est branchée 4a la PMI d'affichage
par trois connecteurs
(CNP301,
CNP302
et CNP303).
Déposer d'abord
la PMI d'affichage et ensuite la PMI de
commande.
3. PMI du relais
(1) Déposer les deux vis du porte-disque et déposer le porte-
disque. Voir la Fig. 7-1.
'(2) Déposer la douille CNS102 du moteur du bras et I'alimen-
ter en +10V cc pour déplacer Je bras jusqu'a la position ot
la patte guide du bras peut étre déposée. Voir la Fig. 7-1.
(3) Déposer les quatre vis de la patte guide du bras (deux de
chaque cété droit et gauche) et déposer la patte guide du
bras. Voir ta Fig. 7-1.
(4) Débrancher
les
quatre
douilles
(CNS101,
CNS105 et CNS106.) Voir a Fig. 7-1.
(5) Déposer les trois vis de la PMI du relais, redresser sa partie
de crochetage en utilisant de petites pinces et déposer la
PMI du relais. Voir la Fig, 7-2.
CNS104,
PASSAGE
DES
FILS DU
BRAS
ACOUSTIQUES
1. Tourner
le tambour a la position de repos et crocheter le
ressort dans le trou du tambour. Voir la Fig. 7-3.
2. Passer les fils du bras en suivant l'ordre de( 1 })comme mon-
tré. Voir la Fig. 7-3.
3. Aprés la pose des fils, renvoyer le bras des faces A/B sur sa
position
d'entrée
en
'lecture.
Voir
les
instructions
du
"'REGLAGE
DE LA POSITION D''ENTREE EN LECTURE
DU BRAS".
REGLAGE
DU
SELECTEUR
DE
TENSION
Le sélecteur de tension est situé sur le panneau
arriére de
l'appareil.
Si le réglage est nécessaire,
utiliser un tournevis
pour touner le sélecteur dans un sens ou dans I'autre jusqu'a
ce que le chiffre de la tension apprupriée soit affiché dans la
fenétre voisine de la vis de réglage.
