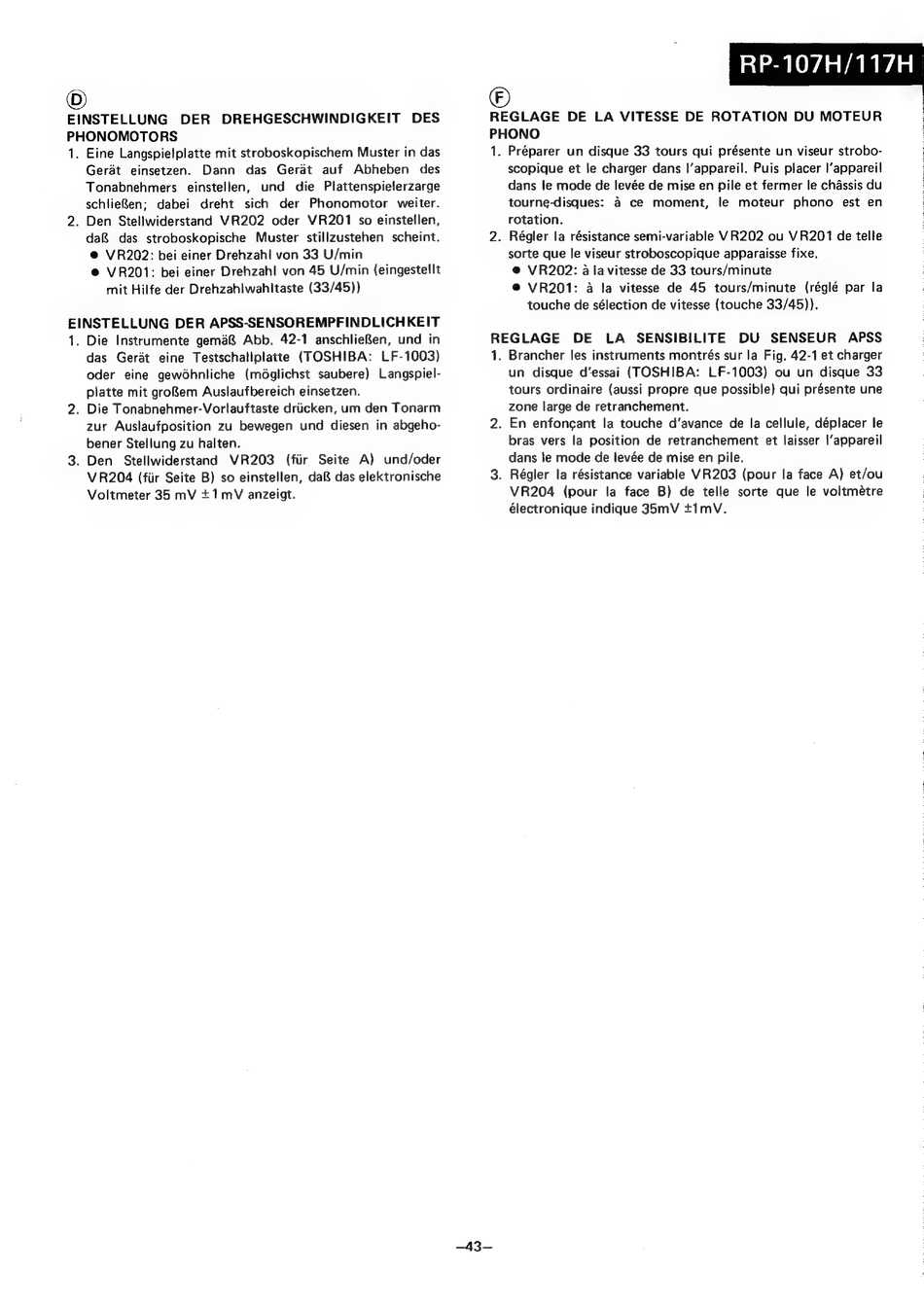

EINSTELLUNG
DER
DREHGESCHWINDIGKEIT
DES
PHONOMOTORS
1. Eine Langspietplatte mit stroboskopischem Muster in das
Gerat
einsetzen.
Dann
das
Gerat
auf
Abheben
des
Tonabnehmers
einstellen,
und
die
Plattenspielerzarge
schlieRen;
dabei
dreht
sich
der
Phonomotor
weiter.
2. Den Stellwiderstand
VR202
oder VR201
so einstellen,
da&
das stroboskopische
Muster
stillzustehen
scheint.
@ VR202: bei einer Drehzahl von 33 U/min
@ VR201:
bei einer Drehzahl von 45 U/min (eingestellt
mit Hilfe der Drehzahlwahltaste (33/45))
EINSTELLUNG
DER APSS-SENSOREMPFINDLICHKEIT
1. Die Instrumente gema& Abb. 42-1 anschlieBen, und in
das Geradt eine Testschallplatte
(TOSHIBA:
LF-1003)
oder
eine gewdhnliche
(mdglichst saubere)
Langspiel-
platte mit groRem Auslaufbereich einsetzen.
2. Die Tonabnehmer-Vorlauftaste dricken, um den Tonarm
zur Auslaufposition zu bewegen
und diesen in abgeho-
bener Stellung zu halten.
3. Den
Stellwiderstand
VR203
(fiir Seite A) und/oder
VR204
(fiir Seite B) so einstellen, da& das elektronische
Voltmeter 35 mV +1mV anzeigt.
-A3—
REGLAGE
DE LA VITESSE DE ROTATION
DU MOTEUR
PHONO
1.
Préparer un disque 33 tours qui présente un viseur strobo-
scopique et le charger dans |'appareil. Puis placer |'appareil
dans le mode de levée de mise en pile et fermer le chassis du
tourne-disques:
a4 ce
moment,
le moteur
phono
est en
rotation.
. Régler la résistance semi-variable VR202 ou VR201 de telle
sorte que le viseur stroboscopique apparaisse fixe.
@ VR202: a la vitesse de 33 tours/minute
® VR201:
a la vitesse de 45 tours/minute
(réglé par la
touche de sélection de vitesse (touche 33/45)).
REGLAGE
DE
LA
SENSIBILITE
DU
SENSEUR
APSS
1. Brancher les instruments montrés sur la Fig. 42-1 et charger
un disque d'essai (TOSHIBA:
LF-1003)
ou un disque 33
tours ordinaire (aussi propre que possible) qui présente une
zone large de retranchement.
. En enfoncant !a touche d'avance de la cellule, déplacer le
bras vers la position de retranchement
et laisser |'appareil
dans le mode de levée de mise en pile.
Régler la résistance variable VR203 (pour la face A) et/ou
VR204
(pour la face B) de telle sorte que le voltmétre
électronique indique 35mV +1mV.
