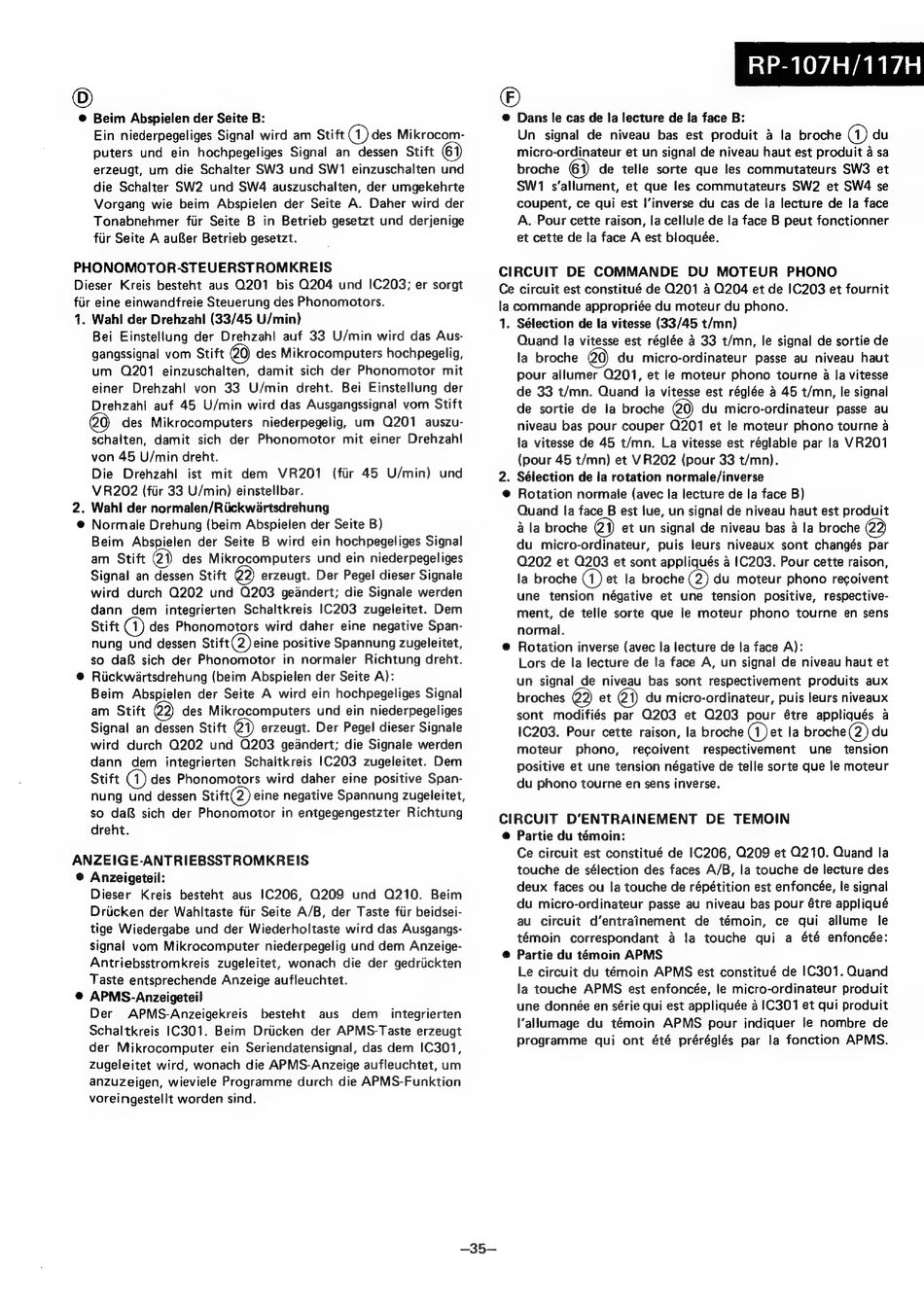

@ Beim Abspielen der Seite B:
Ein niederpegeliges Signal wird am Stift (1) des Mikrocom-
puters und ein hochpegeliges Signal an dessen Stift
erzeugt, um
die Schalter SW3 und SW1
einzuschalten und
die Schalter SW2 und SW4 auszuschalten, der umgekehrte
Vorgang wie beim Abspielen
der Seite A. Daher wird der
Tonabnehmer
fiir Seite B in Betrieb gesetzt und derjenige
fiir Seite A auBer Betrieb gesetzt.
PHONOMOTOR-STEUERSTROMKREIS
Dieser Kreis besteht aus Q201
bis 0204 und IC203; er sorgt
fiir eine einwandfreie Steuerung des Phonomotors.
1. Wahl der Drehzahl (33/45 U/min)
Bei Einstellung der Drehzah! auf 33 U/min wird das Aus-
gangssignal vom Stift
des Mikrocomputers hochpegelig,
um
Q201
einzuschalten,
damit sich der Phonomotor
mit
einer
Drehzahl
von 33 U/min
dreht.
Bei Einstellung der
Drehzahi
auf 45 U/min wird das Ausgangssignal vom Stift
des Mikrocomputers
niederpegelig,
um
Q201
auszu-
schalten,
damit
sich der Phonomotor
mit einer Drehzahl
von 45 U/min dreht.
Die
Drehzahl
ist mit dem
VR201
(fiir 45 U/min)
und
VR202 (fiir 33 U/min) einstellbar.
. Wahl der normalen/Riickwartsdrehung
®@ Normale Drehung (beim Abspielen der Seite B)
Beim
Abspielen der Seite B wird ein hochpegeliges Signal
am
Stift 2) des Mikrocomputers
und ein niederpegeliges
Signal an dessen Stift @2) erzeugt. Der Pegel dieser Signale
wird durch Q202 und Q203 geandert; die Signale werden
dann
dem
integrierten Schaltkreis 1C203 zugeleitet. Dem
Stift Q) des Phonomotors wird daher eine negative Span-
nung und dessen Stift(2) eine positive Spannung zugeleitet,
so da sich der Phonomotor
in normaler Richtung dreht.
®@ Rickwéartsdrehung (beim Abspielen der Seite A):
Beim
Abspielen der Seite A wird ein hochpegeliges Signal
am Stift @2) des Mikrocomputers
und ein niederpegeliges
Signal an dessen Stift @1) erzeugt. Der Pegel dieser Signale
wird durch Q202
und Q203 geandert; die Signale werden
dann
dem
integrierten
Schaltkreis 1C203 zugeleitet. Dem
Stift @) des Phonomotors wird daher eine positive Span-
nung und dessen Stift(2) eine negative Spannung zugeleitet,
so da& sich der Phonomotor
in entgegengestzter Richtung
dreht.
N
ANZEIGE-ANTRIEBSSTROMKREIS
® Anzeigeteil:
Dieser
Kreis besteht
aus
1C206,
Q209
und Q210.
Beim
Driicken der Wahitaste fiir Seite A/B, der Taste fiir beidsei-
tige Wiedergabe und der Wiederholtaste wird das Ausgangs-
signal vom Mikrocomputer niederpegelig und dem Anzeige-
Antriebsstromkreis
zugeleitet, wonach
die der gedriickten
Taste entsprechende Anzeige aufleuchtet.
@ APMS-Anzeigeteil
Der
APMS-Anzeigekreis
besteht
aus
dem _ integrierten
Schaltkreis
1C301. Beim Driicken der APMS-Taste erzeugt
der Mikrocomputer ein Seriendatensignal, das dem IC301,
zugeleitet wird, wonach die APMS-Anzeige aufleuchtet, um
anzuzeigen, wieviele Programme durch die APMS-Funktion
voreingestellt worden sind.
—35—
RP-107H/117H
©
@ Dans le cas de la lecture de la face B:
Un signal de niveau bas est produit 4 la broche a) du
micro-ordinateur et un signal de niveau haut est produit a sa
broche
de telle sorte que les commutateurs SW3 et
SW1
s'allument, et que les commutateurs
SW2 et SW4 se
coupent, ce qui est l'inverse du cas de la lecture de la face
A. Pour cette raison, la cellule de la face B peut fonctionner
et cette de la face A est bloquée.
CIRCUIT
DE COMMANDE
DU
MOTEUR
PHONO
Ce circuit est constitué de Q201 4 Q204 et de IC203 et fournit
la commande appropriée du moteur du phono.
1. Sélection de la vitesse (33/45 t/mn)
Quand la vitesse est réglée 4 33 t/mn, le signal de sortie de
la broche
du micro-ordinateur
passe au niveau haut
pour allumer Q201, et le moteur phono tourne a la vitesse
de 33 t/mn. Quand la vitesse est réglée 4 45 t/mn, le signal
de sortie de la broche
du micro-ordinateur
passe au
niveau bas pour couper Q201 et le moteur phono tourne a
la vitesse de 45 t/mn. La vitesse est réglable par la VR201
(pour 45 t/mn) et VR202 (pour 33 t/mn).
. Sélection de la rotation normale/inverse
@ Rotation normale (avec la lecture de la face B)
Quand la face B est Jue, un signal de niveau haut est produit
a la broche 27) et un signal de niveau bas a la broche
du micro-ordinateur,
puis leurs niveaux sont changés par
Q202 et Q203 et sont appliqués 4 1C203. Pour cette raison,
la broche QQ) et la broche 2) du moteur phono recoivent
une
tension
négative et une
tension
positive, respective-
ment, de telle sorte que le moteur phono tourne en sens
normal.
© Rotation inverse (avec la lecture de la face A):
Lors de la lecture de !a face A, un signal de niveau haut et
un signal de niveau bas sont respectivement produits aux
broches @2) et @)) du micro-ordinateur, puis leurs niveaux
sont
modifiés par 0203
et Q203
pour étre appliqués a
1C203. Pour cette raison, la broche (et la broche (2) du
moteur
phono,
recoivent
respectivement
une
tension
positive et une tension négative de telle sorte que le moteur
du phono tourne en sens inverse.
Nn
CIRCUIT
D'ENTRAINEMENT
DE TEMOIN
@ Partie du témoin:
Ce circuit est constitué de 1C206, Q209 et Q210. Quand la
touche de sélection des faces A/B, la touche de lecture des
deux faces ou la touche de répétition est enfoncée, le signal
du micro-ordinateur passe au niveau bas pour étre appliqué
au
circuit
d'entrainement
de témoin,
ce qui allume
le
témoin
correspondant
a fa touche
qui a été enfoncée:
@ Partie du temoin APMS
Le circuit du teémoin APMS est constitué de 1C301. Quand
la touche APMS
est enfoncée, le micro-ordinateur produit
une donnée en série qui est appliquée a1C301 et qui produit
'allumage du témoin
APMS
pour indiquer le nombre de
programme
qui ont été préréglés par la fonction APMS.
