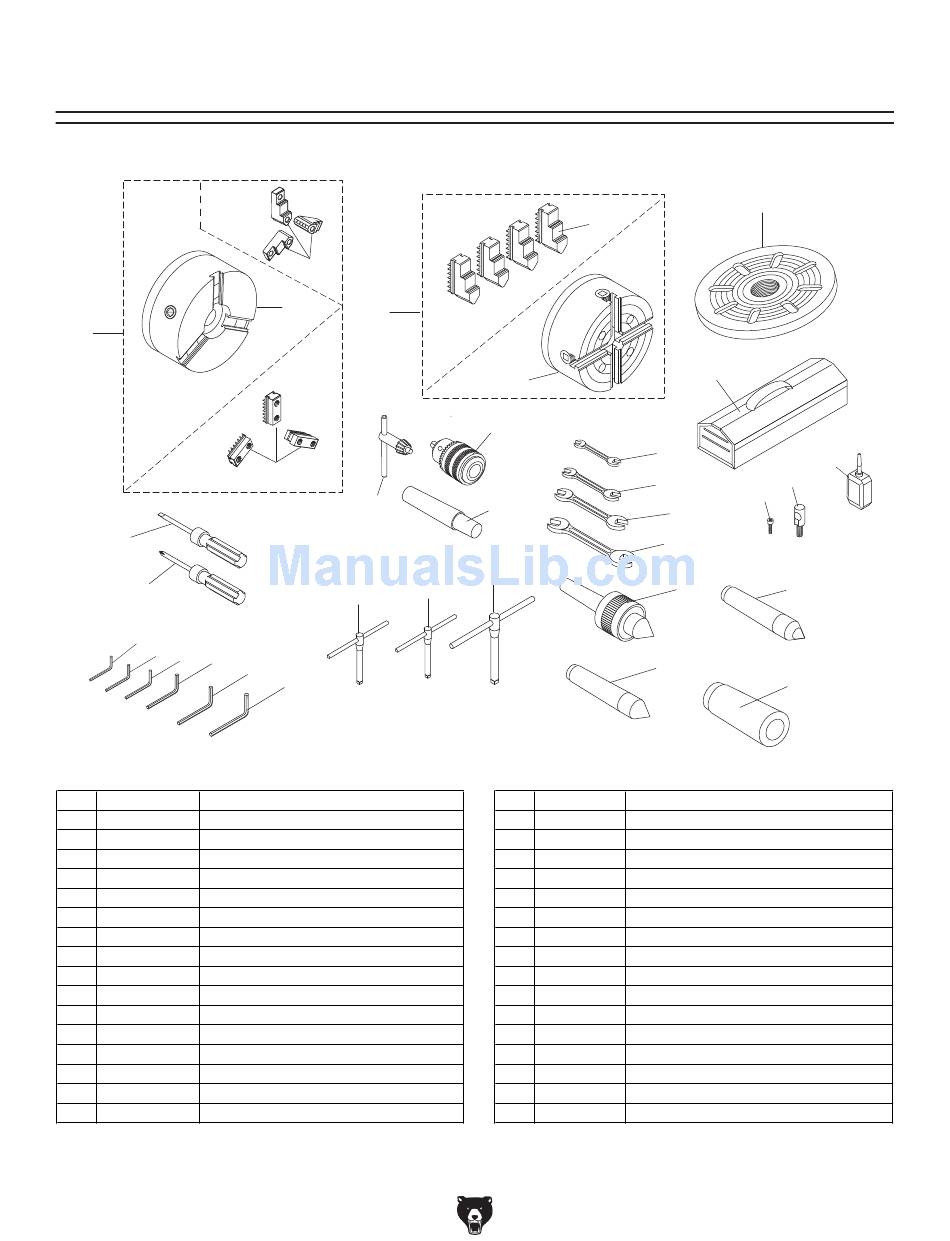

Page 1
Note: We do our best to stock replacement parts whenever possible, but we cannot guarantee that all parts shown here are available for purchase. Call (800) 523-4777 or visit our online parts store at www.grizzly.com to check for availability.
Page 2
Headstock Internal Gears -90- Model G0750G (Mfg. Since 11/12)
Page 3
Headstock Internal Gears parts List REF PART # DESCRIPTION REF PART # DESCRIPTION PR56M EXT RETAINING RING 45MM PK183M KEY 8 X 8 X 80 P4003G0102 GEAR 36T PK43M KEY 8 X 8 X 45 P4003G0103 GEAR 55T P0750G0141 BUTTON HD CAP SCR M3-.5 X 8 PK14M KEY 5 X 5 X 18 P4003G0142 SPINDLE D1-5...
Headstock controls -92- Model G0750G (Mfg. Since 11/12)
Page 5
Headstock controls parts List PART # DESCRIPTION REF PART # DESCRIPTION P4003G0175 HEADSTOCK OIL FILL PLUG M16-2.0 P4003G1102 FRONT CONTROL PLATE P4003G0176 HEADSTOCK COVER PSS04M SET SCREW M6-1 X 12 PCAP06M CAP SCREW M6-1 X 25 P0750G0230 HANDWHEEL HANDLE M8-1.25 X 40 P4003G0178 HEADSTOCK COVER GASKET P4003G1106 HANDLE HUB PRP05M...
Page 6
Quick-change Gearbox -94- Model G0750G (Mfg. Since 11/12)
Page 7
Quick-change Gearbox parts List REF PART # DESCRIPTION REF PART # DESCRIPTION P6203-2RS BALL BEARING 6203-2RS 345 P0750G0345 SHIFT FORK A RACK P0750G0302 SPACER 346 P0750G0346 SHIFT FORK B PR06M EXT RETAINING RING 16MM 347 P0750G0347 SHIFT FORK B RACK P0750G0304 COMBO GEAR 16T/24T 348 P0750G0348 O-RING 12 X 1.9 P6202-2RS...
End Gears PART # DESCRIPTION PART # DESCRIPTION PN02M HEX NUT M10-1.5 PCAP28M CAP SCREW M6-1 X 15 PWF10M FENDER WASHER 10MM PWF06M FENDER WASHER 6MM P6203ZZ BALL BEARING 6203ZZ PCAP13M CAP SCREW M8-1.25 X 30 PR23M INT RETAINING RING 40MM P0750G0417 STUD-FT M10-1.5 X 70 PR78M EXT RETAINING RING 55MM...
Page 10
Apron parts List PART # DESCRIPTION PART # DESCRIPTION P07090501 GEAR 607T P07090550 OIL SIGHT GLASS M20-1.5 PRP05M ROLL PIN 5 X 30 PRP91M ROLL PIN 5 X 35 P07090503 GEAR 187T P07090552 COMPRESSION SPRING P07090504 PINION 113T PSTB004 STEEL BALL 3/16 PSS121M SET SCREW M6-1 X 16 PILOT POINT P07090554...
Page 11
Saddle 638 639 -99- Model G0750G (Mfg. Since 11/12)
Page 12
Saddle parts List PART # DESCRIPTION PART # DESCRIPTION PSS20M SET SCREW M8-1.25 X 8 P0750G0626 OIL FILL PLUG M10-1.5 PLUBE004M BALL OILER 7MM TAP-IN P0750G0627 LEFT GIB SLIDE P0750G0603 CROSS SLIDE P0750G0628 GEAR 17T P0750G0604 GIB SCREW P0750G0629 CROSS SLIDE LEADSCREW PSS03M SET SCREW M6-1 X 8 PRP111M...
Page 13
compound Rest & Tool post -101- Model G0750G (Mfg. Since 11/12)
Page 14
compound Rest & Tool post parts List PART # DESCRIPTION PART # DESCRIPTION P0750G0701 TOOL POST HANDLE M12-1.75 X 8 P0750G0720 GIB SCREW P0750G0702 TOOL POST HANDLE HUB P0750G0721 COMPOUND LEADSCREW NUT P0750G0703 TOOL POST BUSHING PN01M HEX NUT M6-1 P0750G0704 QUICK CHANGE TOOL POST BLOCK PSS11M SET SCREW M6-1 X 16...
Page 15
Tailstock parts List 814 833 PART # DESCRIPTION PART # DESCRIPTION P4003G0701 TAILSTOCK ASSEMBLY P4003G0717 LOCK SCREW M8-1.25 X 25 PK136M KEY 8 X 8 X 30 P4003G0718 LOCK SHAFT P4003G0703 TAILSTOCK QUILL P4003G0719 HANDLE M12-1.75 P4003G0704 TAILSTOCK BODY P4003G0720 SWING BOLT M12-1.75 P4003G0705 CLAMPING BASE PRP05M ROLL PIN 5 X 30...
Page 16
Lathe bed & Motor -104- Model G0750G (Mfg. Since 11/12)
Page 17
Lathe bed & Motor parts List PART # DESCRIPTION REF PART # DESCRIPTION P4003G801 COGGED V-BELT V13X795 P07091134 END PLUG PSS05M SET SCREW M5-.8 X 10 PLUBE001M BALL OILER 6MM TAP-IN PK107M KEY 8 X 8 X 20 PCAP35M CAP SCREW M8-1.25 X 60 PW04M FLAT WASHER 10MM P07091137...
