MONTAGEM
CUIDADO:
Garante-se sempre que a máquina está desligada e a bateria é removida antes de executar qualquer trabalho na
máquina.
CUIDADO:
Garante-se que todas as peças estão montadas firmemente, para evitar o vazamento do líquido ao operar a
máquina.

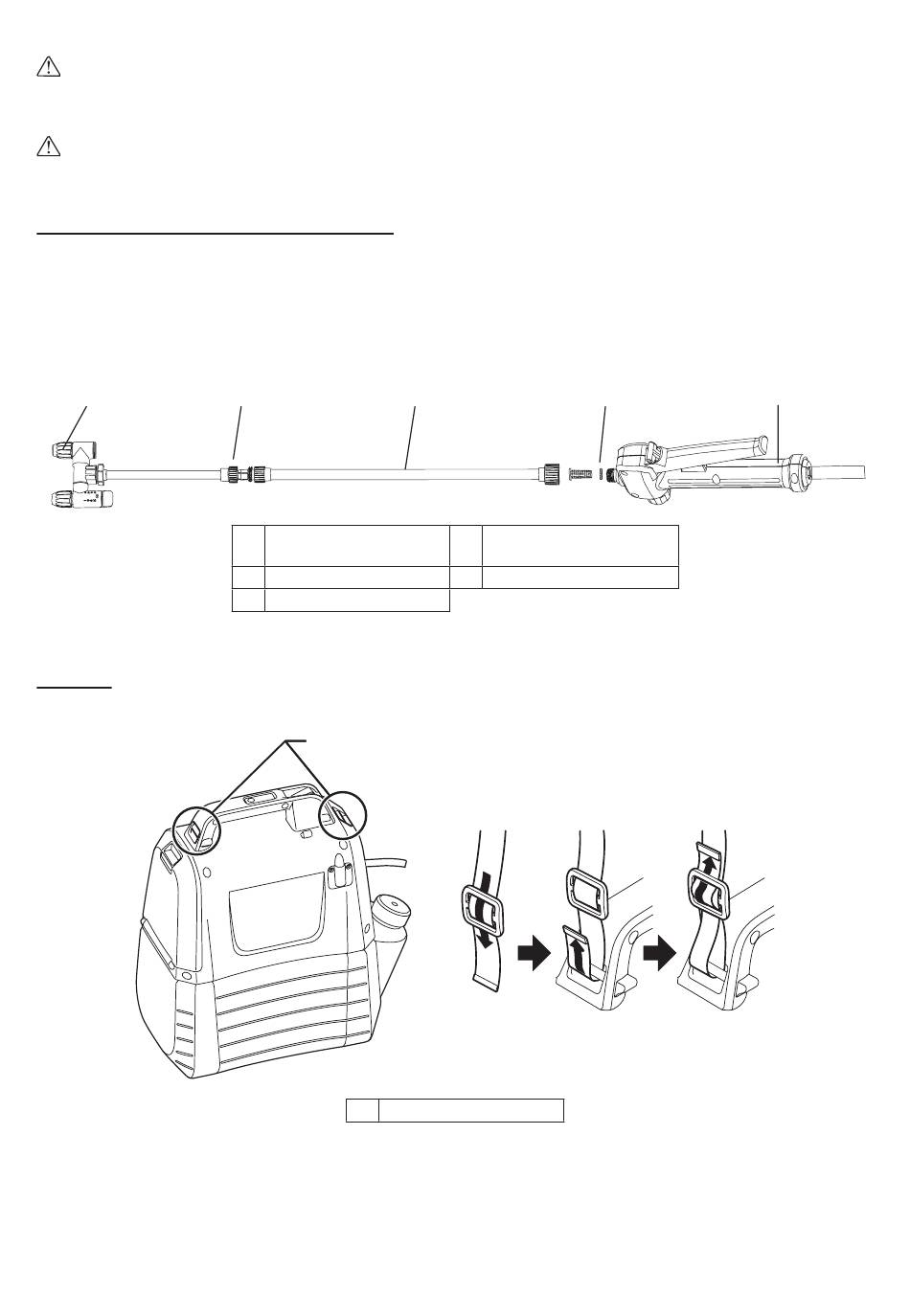

Montagem de haste de pulverização
1. Remova a tampa da alça.
2. Garante-se que o anel de vedação esteja no local e, depois, rosqueie a haste de pulverização na alça e aperte-a
firmemente. Consulte a Figura 1.
3. Afrouxe a porca de extensão e puxe a haste de pulverização até o comprimento desejado.
4. Reaperte a porca de extensão.
1
Alça no
Fixe a alça nos suportes da máquina como mostrado na figura. Consulte a Figura 2.
2
Cabeça de pulverização
1
ajustável
3 Haste de pulverização
5 Alça
1
1 Suporte
3
2 Porca de extensão
4 Anel de vedação
Figura 1
Figura 2
118 Português
