Siemens SIMATIC IPC477E 1900 PRO HD LR Ext. Product Information page 5

ACHTUNG
Beschädigung des PRO-Geräts
Schrauben aus dem falschen Material und Schrauben in der falschen Größe können das PRO-Gerät beschädigen.
Verwenden Sie ausschließlich die mitgelieferten Schrauben.
Zulässiges Drehmoment nicht überschreiten
Wenn Sie die Schrauben mit einem zu hohen Drehmoment anziehen, können Schrauben und Gewinde im Gehäuse
beschädigt werden. Beachten Sie die angegebenen Drehmomente der Schrauben.
Hinweis
Gewährleistung gefährdet
Wenn Sie die Extension Unit nicht entsprechend den Angaben dieser Produktinformation anbauen, erlischt die
Gewährleistung für die Extension Unit.
Bauen Sie die Extension Unit nur nach den Vorgaben der vorliegenden Produktinformation an.
Schutzart IP65 gefährdet
Wenn die Dichtungen an den mechanischen Schnittstellen nicht vorhanden oder beschädigt sind, ist die Schutzart IP65
gefährdet. Kontrollieren Sie den Zustand und den korrekten Sitz der Dichtungen.

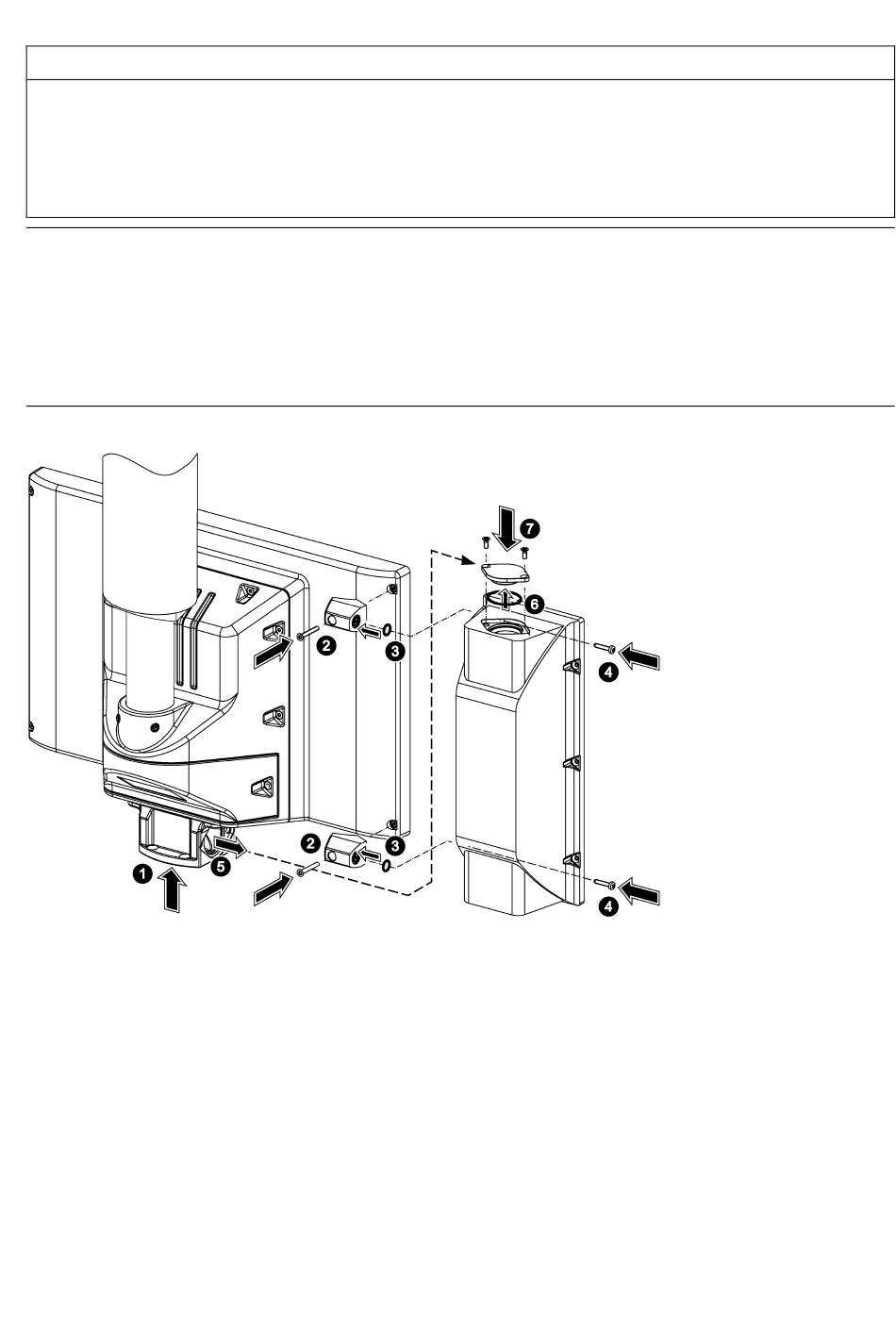

Gehäuse der Extension Unit anbauen
1. Befestigen Sie den Basisadapter mit 4 Schrauben M4x12 aus dem Beipack des Basisadapters von unten am PRO-
Gerät, Drehmoment 2,5 Nm.
2. Befestigen Sie die beiden Verbindungsstücke aus dem Ergänzungs-Beipack PRO HD LR Ext. mit den beiden
zugehörigen Senkschrauben M4x30 in den frei gelegten Gewindebohrungen, Drehmoment 2,5 Nm.
3. Legen Sie zwei kleine Dichtringe 9 x 2 mm aus dem Beipack der Extension Unit in die Vertiefung der Verbindungsstücke
ein.
4. Befestigen Sie das Gehäuse der Extension Unit mit zwei Linsenkopfschrauben M4x20 aus dem Ergänzungs-Beipack
PRO HD LR Ext. an den beiden Verbindungsstücken, Drehmoment 2,5 Nm.
5. Entfernen Sie den Deckel des Basisadapters auf der Seite, an der die Extension Unit befestigt wird.
6. Ersetzen Sie die die Dichtung unter dem Deckel des Basisadapters durch einen leicht vorgefetteten großen Dichtring
29,82 x 2,62 mm aus dem Beipack der Extension Unit.
7. Befestigen Sie den Deckel des Basisadapters mit zwei Senkschrauben M4x12 aus dem Beipack der Extension Unit von
oben am Gehäuse der Extension Unit, Drehmoment 0,8 Nm.
SIMATIC IPC477E 1900 PRO HD LR Ext.
A5E44290044-AA, 03/2018
