PRO-Gerät anbauen und anschließen
Zulässige Einbaulagen
Für das Gerät gelten die gleichen Einbaulagen und Umgebungstemperaturen, die in der zugrunde liegenden
Betriebsanleitung angegeben sind.
PRO-Gerät anbauen
Für die Montage des Geräts gelten die gleichen Angaben in der zugrunde liegenden Betriebsanleitung. Beachten Sie die
Hinweise zur Montage und abhängig von der gewählten Montageart das entsprechende Unterkapitel:
● Für die Tragarmmontage gilt Kapitel "Gerät einbauen und anschließen > PRO-Gerät anbauen > PRO-Geräte, vorbereitet
für Tragarm und Erweiterungselemente".
● Für die Standfußmontage gilt Kapitel "Gerät einbauen und anschließen > PRO-Gerät anbauen > PRO-Geräte,
vorbereitet für Tragarm / Standfuß und Erweiterungselemente".
Nach Montage des PRO-Geräts können Sie eine oder mehrere Extension Units am PRO-Gerät anbauen.

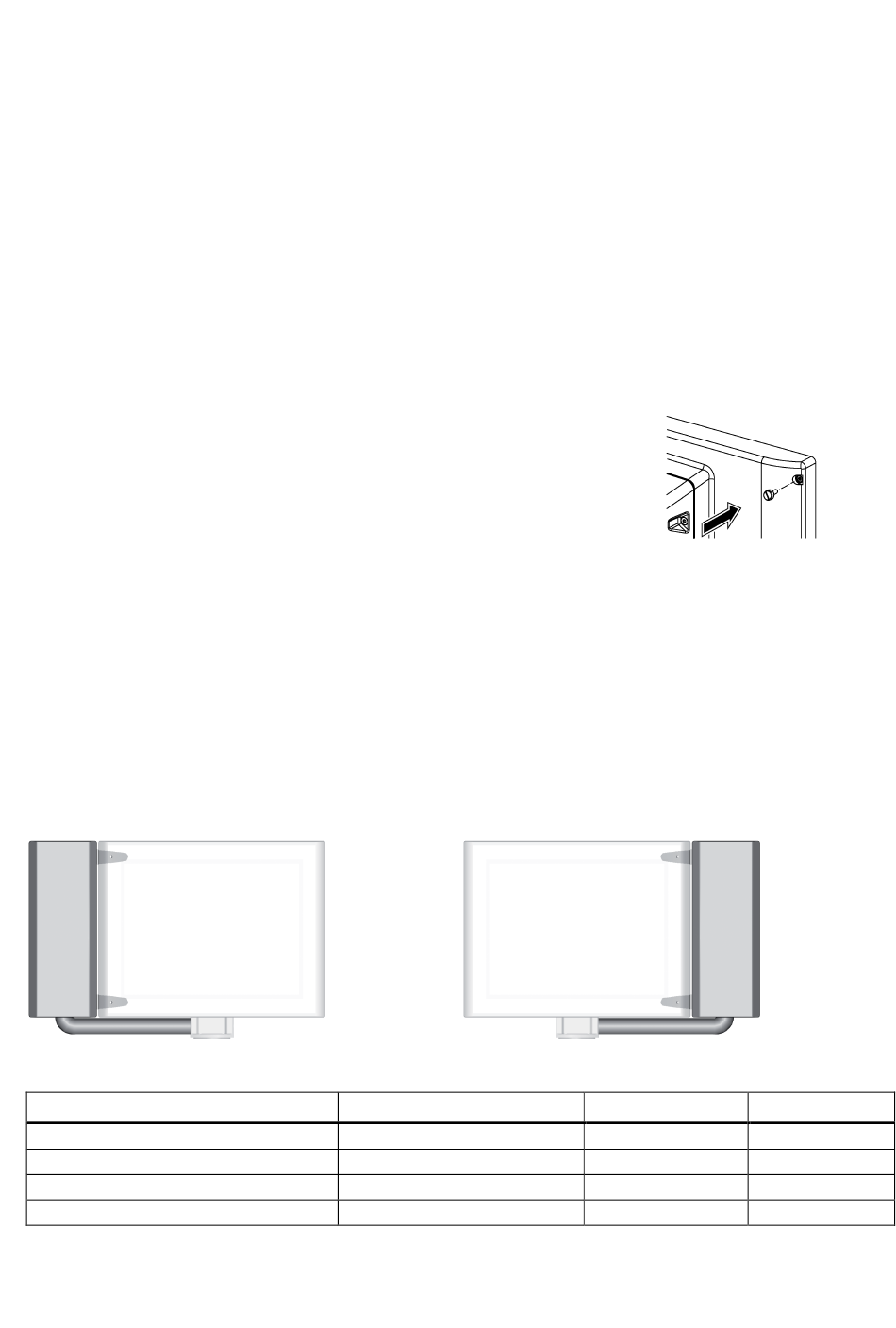

Ungenutzte Gewindebohrungen mit Kunststoffschrauben versehen
Wenn Sie keine oder nur eine Extension Unit an das PRO-Gerät anbauen, dann
versehen Sie die nicht verwendeten Gewindebohrungen an der Rückseite des
PRO-Geräts mit jeweils einer Kunstoffschraube M4x10 aus dem
Ergänzungs-Beipack PRO HD LR Ext., Drehmoment 0,2 Nm.
Verwenden Sie zum Eindrehen der Schrauben das Schlitz-Bit aus dem
Ergänzungs-Beipack PRO HD LR Ext..
Extension Unit anbauen und anschließen
Einsatzhinweise
Die Extension Unit wird immer an ein PRO-Gerät angebaut. Für das Gesamtsystem PRO-Gerät mit Extension Unit gelten
die Sicherheitshinweise und Einsatzhinweise in der Dokumentation des PRO-Geräts sowie die Sicherheitshinweise und
Einsatzhinweise in der Dokumentation der Extension Units.
Anbauposition festlegen
Eine Extension Unit wird mit jeweils 2 Verbindungsstücken aus dem Ergänzungs-Beipack PRO HD LR Ext. an der
Geräterückseite befestigt, die in der folgenden Abbildung grau hindurch scheinen.
Die Verbindungsstücke aus dem Beipack der Extension Units sind nicht für die Montage der Extension Units am Gerät
geeignet.
①
Anbau der "Extension Unit rechts" von unten links
Artikelnummer 6AV7674-0KJ00-0AA0
Folgende Extension Units können in folgenden Positionen angebaut werden:
Bezeichnung
Extension Unit 19" links
Extension Unit 19" rechts
Extension Unit 19" links KP8
Extension Unit 19" rechts KP8
SIMATIC IPC477E 1900 PRO HD LR Ext.
A5E44290044-AA, 03/2018
②
Anbau der "Extension Unit links" von unten rechts
Artikelnummer 6AV7674-0KH00-0AA0
Artikelnummer
6AV7674-0KH00-0AA0
6AV7674-0KJ00-0AA0
6AV7674-0KH01-0AA0
6AV7674-0KJ01-0AA0
①
Position
Position
X
X
②
X
X
3
