Summary of Contents for D-Link DCS-6315

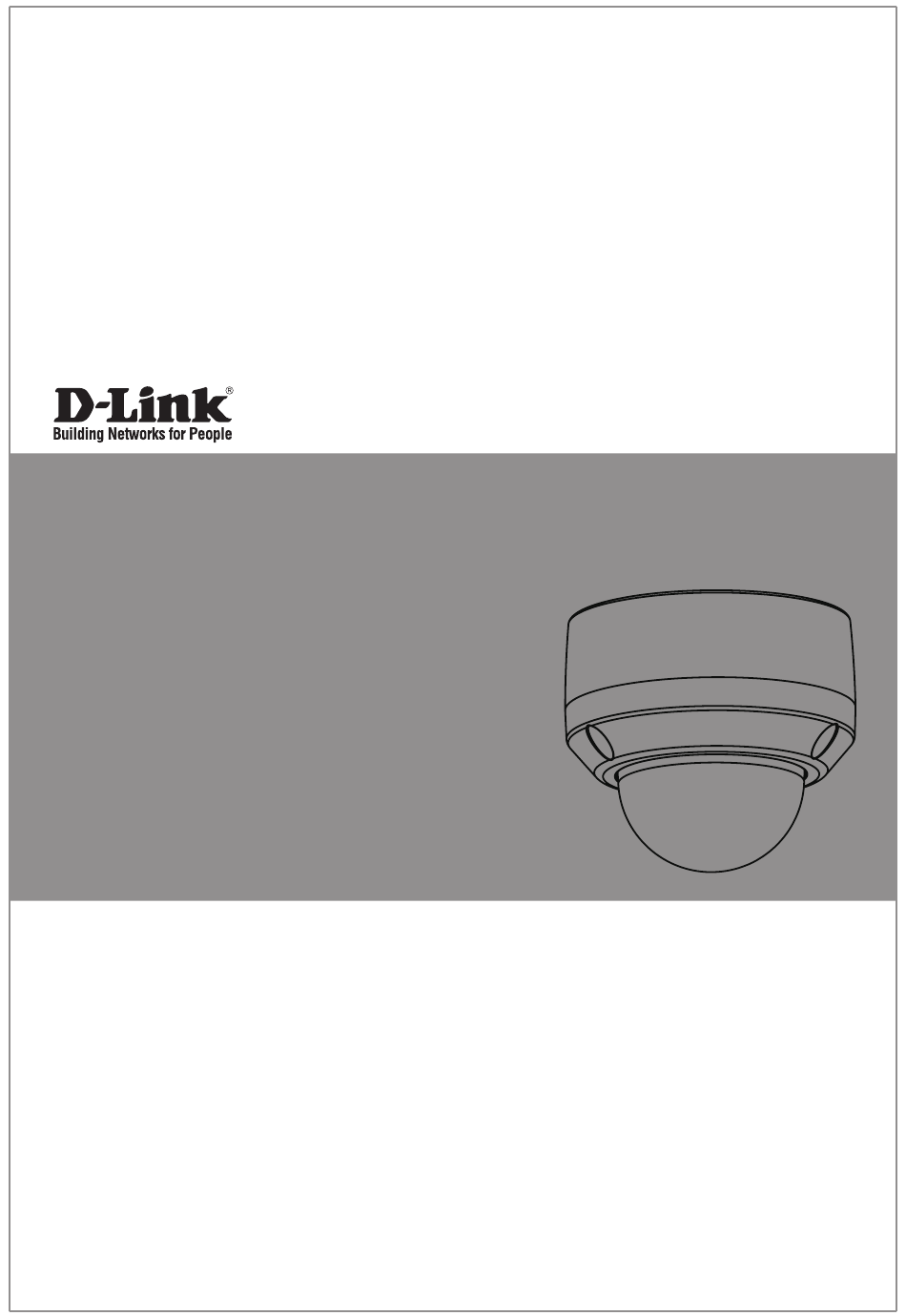

- Page 1 Краткое руководство по установке HD Outdoor Fixed Dome Camera with Color Night Vision This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-6315 Documentation also available on CD and via the D-Link Website...
-
Page 2: Installation Steps
DCS-6315 Quick Install Guide This installation guide provides basic instructions for installing the DCS-6315 Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website. -
Page 3: Hardware Overview
Push the microSD card into the camera with the gold contacts oriented towards the base of the camera. To eject the microSD card, push it into the slot. Note: This camera currently supports SDXC cards up to 64GB and in FAT32 format only. D-Link DCS-6315 Quick Install Guide... -
Page 4: Standard Mounting Instructions
Note: When the weather shield is attached, the camera video may show reflections when the IR LEDs are on and the camera is at a high angle. If you experience this, it is recommended that you lower the angle of the camera or turn off the IR LEDs. D-Link DCS-6315 Quick Install Guide... -
Page 5: Style 2 - Exposed Cable Installation
Style 2 - Exposed Cable Installation ƒ Height: 25.6 mm (1.0 inches) ƒ Diameter: 122 mm (4.8 inches) ƒ Weight: 135 g (0.3 lbs) Figure 2.3 Figure 2.4 Figure 2.5 D-Link DCS-6315 Quick Install Guide... -
Page 6: Pendant Mount (Dcs-34-2)
Pendant Mount (DCS-34-2) ƒ Height: 201 mm (7.9 inches) ƒ Diameter: 150 mm (5.9 inches) ƒ Weight: 665 g (1.45 lbs) Rubber Seal Bracket Pendant Bracket Mounting Plate Figure 3.1 Bracket Figure 3.2 Figure 3.4 Figure 3.3 D-Link DCS-6315 Quick Install Guide... -
Page 7: Bent Mount (Dcs-34-3)
ƒ Height: 253 mm (9.96 inches) ƒ Diameter: 150 mm (5.9 inches) ƒ Weight: 770 g (1.7 lbs) Bracket Bent Bracket Mounting Plate Figure 4.1 Bracket Cap Figure 4.2 Bent Bracket Dome Camera Figure 4.3 Figure 4.4 D-Link DCS-6315 Quick Install Guide... - Page 8 The unsheathed part of the wire connectors must either be sealed or enclosed in a junction box. D-Link DCS-6315 Quick Install Guide...
-
Page 9: Configuration With Wizard
Insert the DCS-6315 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive. - Page 10 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
-
Page 11: Viewing Camera Via Web Browser
Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration. -
Page 12: Additional Information
Additional Information Additional help is available through our offices listed at the back of the User’s Guide or online. To know more about D-Link products or marketing information, please visit the website http://www.dlink.com. Warranty Information Please visit http://warranty.dlink.com/ for warranty information for your region. -
Page 13: Шаги Установки
DCS-6315 Краткое руководство по установке Руководство по установке содержит основные инструкции по установке новой сетевой камеры DCS-6315. За дополнительной информацией по установке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске, входящем в комплект поставки, или на сайте технической поддержки D-Link. -
Page 14: Обзор Устройства
Установка карты microSD Установите карту microSD в специальный слот контактами вверх. Чтобы извлечь карту microSD, нажмите на нее. Примечание: Данная камера в настоящее время поддерживает только карты памяти SDXC объемом до 64 ГБ и файловой системой FAT32. D-Link DCS-6315 Quick Install Guide... - Page 15 винт Примечание: Когда к камере прикреплен погодозащитный козырек, камера установлена под большим углом и включены инфракрасные диоды, то изображение может содержать блики. Если наблюдается это явление, рекомендуется уменьшить угол наклона камеры или выключить инфракрасную подсветку. D-Link DCS-6315 Quick Install Guide...
- Page 16 Способ 2 – Видимая прокладка кабеля ƒ Высота: 25,6 мм ƒ Диаметр: 122 мм ƒ Вес: 135 г Рисунок 2.3 Рисунок 2.4 Рисунок 2.5 D-Link DCS-6315 Quick Install Guide...
- Page 17 Подвесной монтаж (DCS-34-2) ƒ Вес: 201 мм ƒ Диаметр: 150 мм ƒ Вес: 665 г Резиновый уплотнитель Крышка кронштейна Кронштейн подвески Монтажная плата Рисунок 3.1 Крышка кронштейна Рисунок 3.2 Рисунок 3.3 Рисунок 3.4 D-Link DCS-6315 Quick Install Guide...
- Page 18 Наклонное крепление (DCS-34-3) ƒ Высота: 253 мм ƒ Диаметр: 150 мм ƒ Вес: 770 г Крышка кронштейна Изогнутый кронштейн Монтажная плата Рисунок 4.1 Изогнутый кронштейн Рисунок 4.2 Изогнутый кронштейн Купольная камера Рисунок 4.3 Рисунок 4.4 D-Link DCS-6315 Quick Install Guide...
- Page 19 1. При подключении камеры открытая часть кабелей должна быть изолирована или находиться в распределительной коробке. 2. Кабели, подключенные к задней панели камеры, должны быть направлены вниз. Открытая часть кабелей должна быть изолирована или находиться в распределительной коробке. D-Link DCS-6315 Quick Install Guide...
- Page 20 5. Настройка с помощью мастера установки Поместите CD-диск DCS-6315 в привод CD-ROM. Если на компьютере отключена функция автоматического запуска или запуск не произошел автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: - имя привода CD-ROM. Нажмите Setup Wizard, чтобы начать установку.
- Page 21 Нажмите на иконку D-Link Setup Wizard SE, которая была создана в стартовом меню Windows. Пуск> D-Link > Setup Wizard SE Появится окно мастера установки с MAC-адресом и IP-адресом камеры (камер). Если в сети используется DHCP-сервер, то будет отображен действительный IP-адрес. Если же в сети не используется...
- Page 22 Просмотр камеры через web-браузер Нажмите иконку D-Link Setup Wizard SE в стартовом меню Windows. Пуск > D-Link > Setup Wizard SE Выберите камеру и нажмите кнопку "Link" (Соединение) для доступа к web-настройкам. Мастер установки автоматически откроет web-браузер с IP-адресом камеры.
-
Page 23: Дополнительная Информация
Поверните объектив влево или вправо, чтобы задать необходимое направление обзора камеры. Дополнительная информация Дополнительная помощь доступна в офисах D-Link, перечисленных на обратной стороне руководства пользователя, или в режиме онлайн. Для того, чтобы узнать больше о продуктах D-Link или маркетинговой информации, пожалуйста, посетите Web-сайт http://www.dlink.com Информация... -
Page 24: Технические Характеристики
устройств 1 DI / 1 DO п о д д е р ж к а к а р т Разъем 12 В постоянного объемом до 64 ГБ тока, 100 мА Аудио-вход/Аудио- выход D-Link DCS-6315 Quick Install Guide... - Page 25 О п ц и и з а п и с и п о изображений с 32 камер на одном срабатыванию датчика, экране п о р а с п и с а н и ю и л и вручную D-Link DCS-6315 Quick Install Guide...
- Page 26 Внешняя стационарная купольная HD IP-камера с DCS-6315 возможностью ночной съемки Дополнительные Подвесной кронштейн аксессуары 201 x 150 мм, 665 г DCS-34-2 Изогнутый кронштейн 253 x 150 мм, 770 г DCS-34-3 D-Link DCS-6315 Quick Install Guide...
