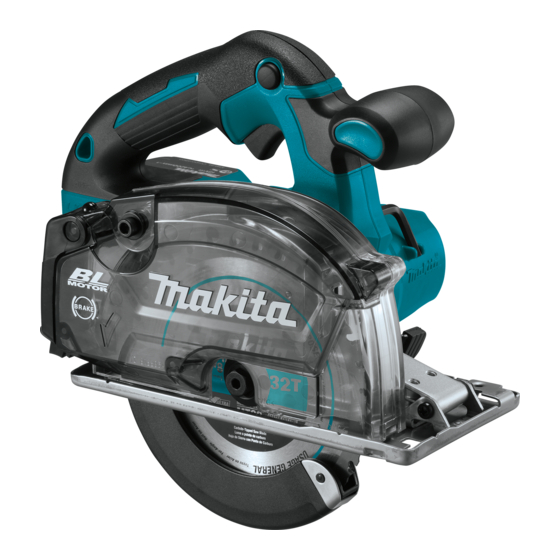

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Metal Cutter Sierra para Metal Inalámbrica XSC04 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: XSC04 Blade diameter 136 mm - 150 mm (5-3/8″ - 5-7/8″) Max. Cutting depth 57.5 mm (2-1/4″) (with 150 mm (5-7/8″) diameter blade) No load speed (RPM) 4,200 /min Rated voltage D.C. 18 V Overall length 267 mm (10-1/2″) - Page 3 Use personal protective equipment. Always Keep cutting tools sharp and clean. Properly wear eye protection. Protective equipment such maintained cutting tools with sharp cutting edges as dust mask, non-skid safety shoes, hard hat, or are less likely to bind and are easier to control. hearing protection used for appropriate conditions Use the power tool, accessories and tool bits will reduce personal injuries.
- Page 4 When blade is binding, or when interrupting a Cordless Metal Cutter safety cut for any reason, release the trigger and hold warnings the saw motionless in the material until the blade comes to a complete stop. Never attempt Cutting procedures to remove the saw from the work or pull the saw backward while the blade is in motion DANGER: Keep hands away from cutting...
- Page 5 Use of non-genuine Makita batteries, or batteries that no load speed have been altered, may result in the battery bursting causing fires, personal injury and damage. It will also void the Makita warranty for the Makita tool and revolutions or reciprocation per minute charger. 5 ENGLISH...
-
Page 6: Functional Description
Tips for maintaining maximum CAUTION: Always install the battery cartridge battery life fully until the red indicator cannot be seen. If not, it may accidentally fall out of the tool, causing injury to Charge the battery cartridge before completely you or someone around you. discharged. - Page 7 Charge the ing the lock-off button. A switch in need of repair battery may result in unintentional operation and serious personal injury. Return tool to a Makita service center for proper repairs BEFORE further usage. Indicating the remaining battery capacity To prevent the switch trigger from being accidentally pulled, a lock-off button is provided.
-
Page 8: Adjusting Depth Of Cut
Adjusting depth of cut NOTICE: Do not pull the switch trigger hard without pressing in the lock-off button. This can cause switch breakage. CAUTION: After adjusting the depth of cut, always tighten the lever securely. CAUTION: The tool starts to brake the cir- cular saw blade rotation immediately after you Loosen the lever and move the base up or down. - Page 9 Lighting the lamp CAUTION: Do not look in the light or see the source of light directly. To turn on the lamp without running the tool, pull the switch trigger without pressing the lock-off button. To turn on the lamp with the tool running, press and hold the lock-off button and pull the switch trigger.
-
Page 10: Electric Brake
When not in use, always turn the hook until it snaps into the closed position. CAUTION: Use only the Makita wrench to install or remove the circular saw blade. CAUTION: When installing the circular saw blade, be sure to tighten the bolt securely. -
Page 11: Operation
Hold the tool firmly. The tool is provided with both a front WARNING: BE SURE TO TIGHTEN THE HEX grip and rear handle. Use both to best grasp the tool. If BOLT SECURELY. Also be careful not to tighten both hands are holding the tool, they cannot be cut by the bolt forcibly. -
Page 12: Maintenance
16. In the event the tool is dropped, it must be tagged and removed from service, and should be inspected by a Makita Factory or Authorized Service Center. ► 1. Rip fence (Guide rule) 2. Clamping screw The handy rip fence allows you to do extra-accurate straight cuts. -
Page 13: Optional Accessories
Discoloration, deformation or cracks may result. To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. Inspecting the circular saw blade •... -
Page 14: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: XSC04 Diámetro del disco 136 mm - 150 mm (5-3/8″ - 5-7/8″) Profundidad de corte máxima 57,5 mm (2-1/4″) (con disco de 150 mm (5-7/8″) de diámetro) Velocidad sin carga (RPM) 4 200 r/min Tensión nominal 18 V c.c. - Page 15 Cuando utilice una herramienta eléctrica en No permita que la familiaridad adquirida exteriores, utilice un cable de extensión apro- debido al uso frecuente de las herramientas piado para uso en exteriores. La utilización de haga que se sienta confiado e ignore los prin- un cable apropiado para uso en exteriores redu- cipios de seguridad de las herramientas.
- Page 16 Cuando vaya a utilizar esta herramienta, evite Advertencias de seguridad para la usar guantes de trabajo de tela ya que éstos sierra circular inalámbrica podrían atorarse. Si los guantes de trabajo de tela llegaran a atorarse en las piezas móviles, Procedimientos de corte esto podría ocasionar lesiones personales.
- Page 17 El retroceso brusco es el resultado de un mal uso de Función del protector la sierra y/o de condiciones o procedimientos de uso Compruebe que el protector inferior esté bien incorrectos y se puede evitar tomando las precauciones cerrado antes de cada uso. No utilice la sierra que se indican a continuación.
- Page 18 Asimismo, esto inva- precaución en el (1) el cargador de batería, (2) lidará la garantía de Makita para la herramienta y el la batería, y (3) el producto con el que se utiliza cargador Makita.
-
Page 19: Descripción Del Funcionamiento
Sistema de protección para la DESCRIPCIÓN DEL herramienta/batería FUNCIONAMIENTO La herramienta está equipada con un sistema de pro- tección para la herramienta/batería. Este sistema corta PRECAUCIÓN: Asegúrese siempre de que la en forma automática el suministro de energía al motor herramienta esté... - Page 20 Lleve la herramienta a un centro de servicio Makita para las reparaciones apropiadas ANTES de continuar su uso. El botón de desbloqueo es suministrado para evitar jalar accidentalmente el gatillo interruptor. Para arran- car la herramienta, presione el botón de desbloqueo y...
-
Page 21: Ajuste De La Profundidad De Corte
Estado del indicador de modo Modo de operación Encendido Apagado Parpadeando Modo de alta velocidad Modo de alta torsión Alerta de sobrecarga ► 1. Gatillo interruptor 2. Botón de desbloqueo Ajuste de la profundidad de corte AVISO: No jale fuertemente el gatillo interruptor sin presionar el botón de desbloqueo. - Page 22 Encendido de la lámpara PRECAUCIÓN: No mire a la luz ni vea a la fuente de luz directamente. Para encender la lámpara sin poner en marcha la herramienta, jale el gatillo interruptor sin oprimir el botón de desbloqueo. Para encender la lámpara con la herramienta puesta en marcha, presione y mantenga oprimido el botón de desbloqueo y jale el gatillo interruptor.
-
Page 23: Montaje
PRECAUCIÓN: Utilice solamente la llave Makita para instalar o extraer el disco de la sierra circular. PRECAUCIÓN: Al instalar el disco de la sie- rra circular, asegúrese de apretar bien el perno. -
Page 24: Operación
OPERACIÓN PRECAUCIÓN: Póngase siempre protección para los ojos o gafas de seguridad antes de la operación. PRECAUCIÓN: Asegúrese de mover la herramienta hacia adelante en línea recta y sua- vemente. El forzar o torcer la herramienta producirá un sobrecalentamiento del motor y un peligroso retro- ceso brusco, posiblemente causando lesiones graves. - Page 25 16. En caso de que la herramienta llegue a caerse, esta debe etiquetarse, sacarse de servicio y ► 1. Tope lateral de corte (regla guía) 2. Tornillo de ser inspeccionada por una fábrica o centro de fijación servicio autorizado Makita. 25 ESPAÑOL...
-
Page 26: Accesorios Opcionales
Estados Unidos de América: www.makitatools.com ducto, las reparaciones, y cualquier otra tarea de man- Canadá: www.makita.ca tenimiento o ajuste deberán ser realizadas en centros Otros países: www.makita.com de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. 26 ESPAÑOL... - Page 28 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885652-943...
