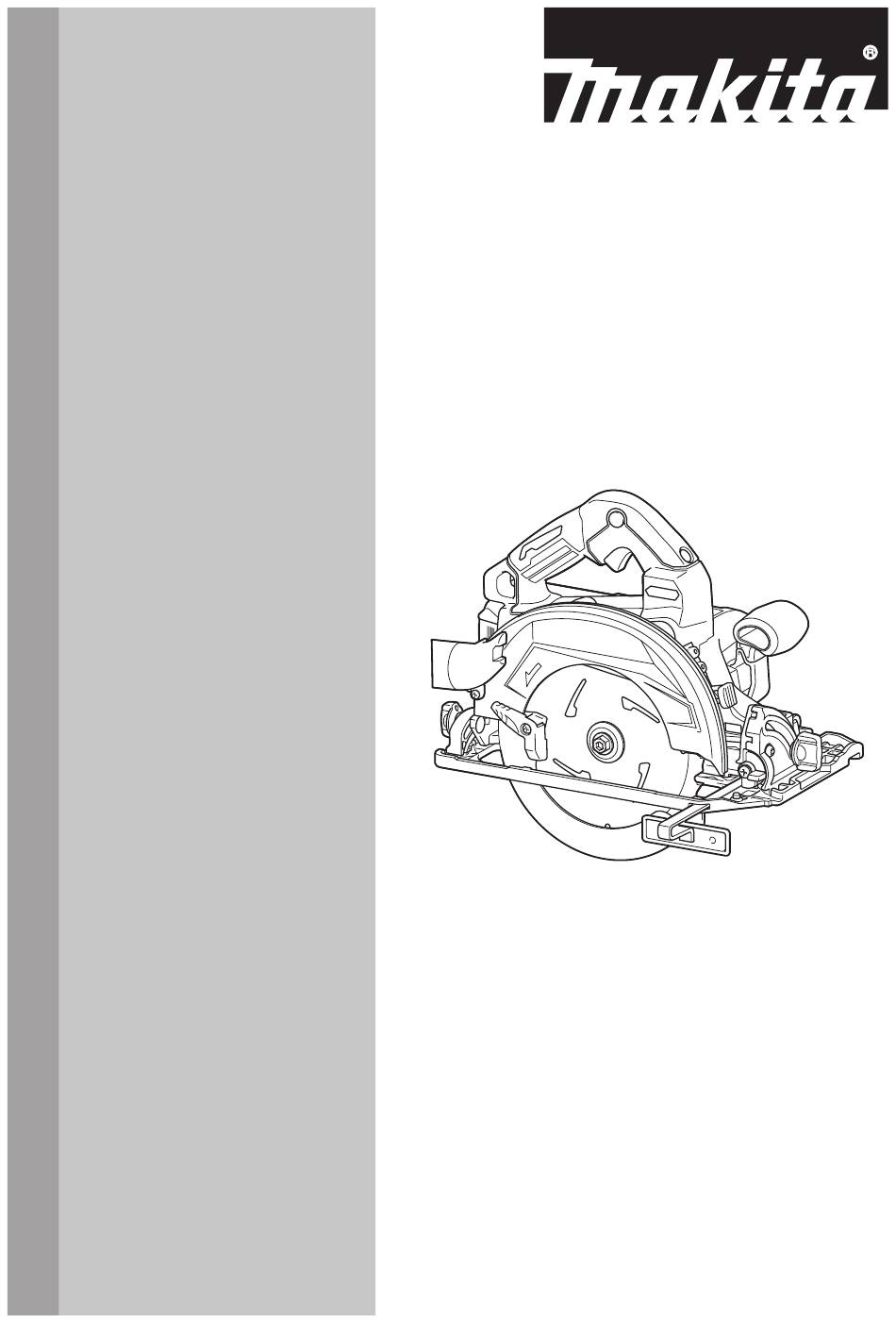

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Circular Saw Sierra Circular Inalámbrica GSH02 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: GSH02 Blade diameter 185mm (7-1/4") Max. Cutting depth at 0° 60.0mm (2-3/8") at 45° bevel 43.0mm (1-11/16") at 48° bevel 41.0mm (1-5/8") No load speed 6,000 /min Rated voltage D.C. 36 V - 40 V max... - Page 3 Power tools can produce electromagnetic fields the power tool. Power tools are dangerous in the (EMF) that are not harmful to the user. However, hands of untrained users. users of pacemakers and other similar medical devices Maintain power tools and accessories. Check for should contact the maker of their device and/or doctor misalignment or binding of moving parts, breakage for advice before operating this power tool.
- Page 4 Follow instruction for lubricating and chang- — if the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the blade can dig into the ing accessories. top surface of the wood causing the blade to climb out Do not modify or attempt to repair the appli- of the kerf and jump back toward the operator.
- Page 5 The protruding blade with the workpiece. With appropriate Makita genuine circular saw may cut objects that can cause kickback. blades, other materials can also be sawed. ALWAYS hold the tool firmly with both hands.
- Page 6 Follow your local regulations relating to disposal of battery. direct current 12. Use the batteries only with the products specified by Makita. Installing the batteries to no load speed non-compliant products may result in a fire, exces- sive heat, explosion, or leak of electrolyte.
- Page 7 It will 16. Always close the lid of the slot when also void the Makita warranty for the Makita tool and operating. charger. 17. Do not remove the wireless unit from the slot while the power is being supplied to the tool.
-
Page 8: Functional Description
Overload protection FUNCTIONAL When the tool is operated in a manner that causes it to draw an DESCRIPTION abnormally high current, the tool automatically stops. In this situa- tion, turn the tool off and stop the application that caused the tool to become overloaded. -
Page 9: Adjusting Depth Of Cut
A switch in need of repair ► 1. Mode indicator may result in unintentional operation and serious personal injury. Return tool to a Makita service center The mode indicator lights up in green when the tool is for proper repairs BEFORE further usage. -
Page 10: Bevel Cutting
Bevel cutting Sighting For straight cuts, align the 0° position on the front of the base with CAUTION: After adjusting the bevel angle, your cutting line. For 45° bevel cuts, align the 45° position with it. always tighten the clamping screws securely. Loosen the clamping screws. -
Page 11: Electric Brake
This tool is equipped with an electric blade brake. If the tool consis- tently fails to quickly stop the circular saw blade after switch lever release, have tool serviced at a Makita service center. CAUTION: The blade brake system is not a substitute for blade guard. - Page 12 CAUTION: Use only the Makita wrench to install or remove the circular saw blade. To remove the circular saw blade, press the shaft lock fully so that the circular saw blade cannot revolve and use the hex wrench to loosen the hex bolt.
-
Page 13: Operation
Aluminum products blade onto the spindle, always be sure that the Refer to our website or contact your local Makita dealer correct ring for the blade's arbor hole you intend for the correct circular saw blades to be used for the to use is installed between the inner and the outer material to be cut. -
Page 14: Cutting Operation
Cutting operation Rip fence (Guide rule) CAUTION: CAUTION: Wear dust mask when performing Make sure that the rip fence is cutting operation. securely installed in the correct position before use. Improper attachment may cause dangerous CAUTION: Be sure to move the tool forward kickback. - Page 15 Tool registration for the vacuum cleaner 16. In the event the tool is dropped, it must be tagged and removed from service, and should be inspected Starting the wireless activation function by a Makita Factory or Authorized Service Center. 15 ENGLISH...
- Page 16 Tool registration for the vacuum cleaner NOTE: A Makita vacuum cleaner supporting the ► 1. Lid wireless activation function is required for the tool registration.
- Page 17 If you wish to activate the vacuum cleaner along with NOTE: The wireless activation lamps finish blinking the switch operation of the tool, finish the tool registra- in green after 20 seconds elapsed. Press the wireless tion beforehand. activation button on the tool while the wireless acti- Install the batteries to the vacuum cleaner and the vation lamp on the cleaner is blinking.
- Page 18 Push the wireless activation button on the tool Pull the switch trigger of the tool. Check if the briefly. The wireless activation lamp will blink in blue. vacuum cleaner runs while the switch trigger is being pulled. To stop the wireless activation of the vacuum cleaner, push the wireless activation button on the tool.
- Page 19 If the cancellation is performed successfully, the wire- Cancelling tool registration for the less activation lamps will light up in red for 2 seconds vacuum cleaner and start blinking in blue. NOTE: The wireless activation lamps finish blinking in Perform the following procedure when cancelling the red after 20 seconds elapsed.
- Page 20 Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace- ment parts for repairs.
-
Page 21: Maintenance
Discoloration, deformation or cracks may result. ► 1. Clamping screw 2. Stopper To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. 21 ENGLISH... - Page 22 OPTIONAL ACCESSORIES CAUTION: These accessories or attachments are recommended for use with your Makita tool specified in this manual. The use of any other accessories or attach- ments might present a risk of injury to persons. Only use accessory or attachment for its stated purpose.
-
Page 23: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: GSH02 Diámetro del disco 185 mm (7-1/4″) Profundidad de corte máxima a 0° 60,0 mm (2-3/8″) bisel a 45° 43,0 mm (1-11/16″) bisel a 48° 41,0 mm (1-5/8″) Velocidad sin carga 6 000 r/min Tensión nominal 36 V - 40 V c.c. - Page 24 No exponga las herramientas eléctricas a la Si dispone de dispositivos para la conexión lluvia ni a condiciones húmedas. La entrada de de equipos de extracción y recolección de polvo, asegúrese de conectarlos y utilizarlos agua en una herramienta eléctrica aumentará el debidamente.
- Page 25 Mantenga los mangos y superficies de asi- Advertencias de seguridad para la miento secos, limpios y libres de aceite o sierra circular inalámbrica grasa. Los mangos y superficies de asimiento resbalosos no permiten una manipulación segura Procedimientos de corte ni el control de la herramienta en situaciones inesperadas.
- Page 26 descontrolada se levante y la pieza de trabajo salga disparada hacia el operador; — cuando el disco queda fuertemente pellizcado o atascado al cerrarse la línea de corte, el disco se detiene y la reacción del motor es dirigir rápida- mente la unidad hacia el operador;...
- Page 27 ángulos, mientras está apoyada firmemente con la pieza de trabajo. Con los discos de la sierra circulares apropia- dos y originales de Makita también se puede cortar otro tipo de materiales. La acumulación de aserrín en el protector inferior...
- Page 28 12. Utilice las baterías únicamente con los productos especificados por Makita. Instalar las baterías en productos que no cumplan con los requisitos podría Instrucciones importantes de seguridad ocasionar un incendio, un calentamiento excesivo, una para el cartucho de batería...
- Page 29 Mantenga siempre la entrada de lesiones personales y daños. Asimismo, esto inva- la ranura limpia. lidará la garantía de Makita para la herramienta y el 14. Inserte siempre la unidad inalámbrica en la cargador Makita. dirección correcta.
-
Page 30: Descripción Del Funcionamiento
Sistema de protección para la DESCRIPCIÓN DEL herramienta/batería FUNCIONAMIENTO La herramienta está equipada con un sistema de pro- tección para la herramienta/batería. Este sistema corta PRECAUCIÓN: Asegúrese siempre de que la en forma automática el suministro de energía al motor herramienta esté... - Page 31 El indicador de modo se encenderá en verde cuando operación accidental y lesiones personales graves. Lleve la la herramienta esté funcionando en “modo de alta herramienta a un centro de servicio Makita para las repara- torsión”. ciones apropiadas ANTES de continuar su uso.
-
Page 32: Ajuste De La Profundidad De Corte
Ajuste de la profundidad de corte 0° - 45° PRECAUCIÓN: Después de ajustar la pro- fundidad de corte, siempre apriete la palanca firmemente. Afloje la palanca en la guía de profundidad y mueva la 0° - 48° base hacia arriba o hacia abajo. En la profundidad de corte deseada, fije la base apretando la palanca. - Page 33 Si la herramienta falla constantemente en la detención rápida del disco de la sierra circular tras soltar la palanca del interruptor, lleve la herramienta a mantenimiento a un centro de servicio Makita. PRECAUCIÓN: El sistema de frenado del disco no es un sustituto del protector del disco.
-
Page 34: Montaje
PRECAUCIÓN: Utilice solamente la llave Makita para instalar o extraer el disco de la sierra circular. Para extraer el disco de la sierra circular, presione el bloqueo del eje por completo de forma que el disco de la sierra circular no pueda girar y use la llave hexagonal para aflojar el perno hexagonal. -
Page 35: Operación
Esta herramienta está diseñada para cortar productos lesión. de madera. Con los discos de la sierra circulares apro- piados y originales de Makita también se pueden cortar ADVERTENCIA: Si se requiere un anillo para los siguientes tipos de materiales: montar el disco sobre el eje, asegúrese siempre... -
Page 36: Operación De Corte
Tope lateral de corte (regla guía) acumuló aserrín dentro del protector superior e inferior. Si el protector inferior no está funcionando adecuadamente, incluso después de retirar el polvo, lleve su herramienta a un centro de servicio Makita PRECAUCIÓN: Asegúrese de que el tope para que le den servicio. - Page 37 ► 1. Palanca deslizable acción única con gancho de resorte. 16. En caso de que la herramienta llegue a caerse, esta debe etiquetarse, sacarse de servicio y ser inspeccionada por una fábrica o centro de servicio autorizado Makita. 37 ESPAÑOL...
- Page 38 Inicio de la función de activación inalámbrica Instalación de la unidad inalámbrica Accesorio opcional PRECAUCIÓN: Coloque la herramienta sobre una superficie plana y estable cuando vaya a instalar la unidad inalámbrica. AVISO: Limpie el polvo y la suciedad en la herra- mienta antes de instalar la unidad inalámbrica.
- Page 39 Registro de la herramienta para la aspiradora NOTA: Para el registro de la herramienta, se requiere una aspiradora Makita compatible con la función de activación inalámbrica. NOTA: Termine de instalar la unidad inalámbrica en la herramienta antes de comenzar con el registro de la herramienta.
- Page 40 Oprima el botón de activación inalámbrica en la NOTA: Las luces indicadoras de activación inalám- herramienta durante un lapso breve. La luz indicadora brica terminarán parpadeando en verde después de de activación inalámbrica parpadeará en azul. un lapso de 20 segundos. Oprima el botón de acti- vación inalámbrica en la herramienta mientras la luz indicadora de activación inalámbrica en la aspiradora esté...
- Page 41 Descripción del estado de la luz indicadora de activación inalámbrica La luz indicadora de activación inalámbrica muestra el estado de la función de activación inalámbrica. Consulte la tabla a continuación para ver qué significa el estado de la luz indicadora. ►...
- Page 42 Oprima el botón de activación inalámbrica en la aspiradora durante 6 segundos. La luz indicadora de activación inalámbrica parpadeará en verde y luego se pondrá en rojo. Después de eso, oprima el botón de activación inalámbrica en la herramienta de la misma manera.
- Page 43 Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita. Estado de la anomalía Causa probable (avería)
-
Page 44: Mantenimiento
► 1. Tornillo de fijación 2. Tope Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, y cualquier otra tarea de man- tenimiento o ajuste deberán ser realizadas en centros de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. 44 ESPAÑOL... -
Page 45: Accesorios Opcionales
PRECAUCIÓN: Estos accesorios o aditamen- tos están recomendados para utilizarse con su herramienta Makita especificada en este manual. El empleo de cualquier otro accesorio o aditamento puede conllevar el riesgo de lesiones personales. ► 1. Tornillo de ajuste para ángulo a 0° 2. Tornillo de Utilice los accesorios o aditamentos solamente para ajuste para ángulo a 45°... - Page 46 En caso de no disponer de esta hoja de garantía anexa, consulte los detalles sobre la garantía descritos en el sitio web de su país respectivo indicado a continuación. Estados Unidos de América: www.makitatools.com Canadá: www.makita.ca Otros países: www.makita.com 46 ESPAÑOL...
- Page 48 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885789-946...
