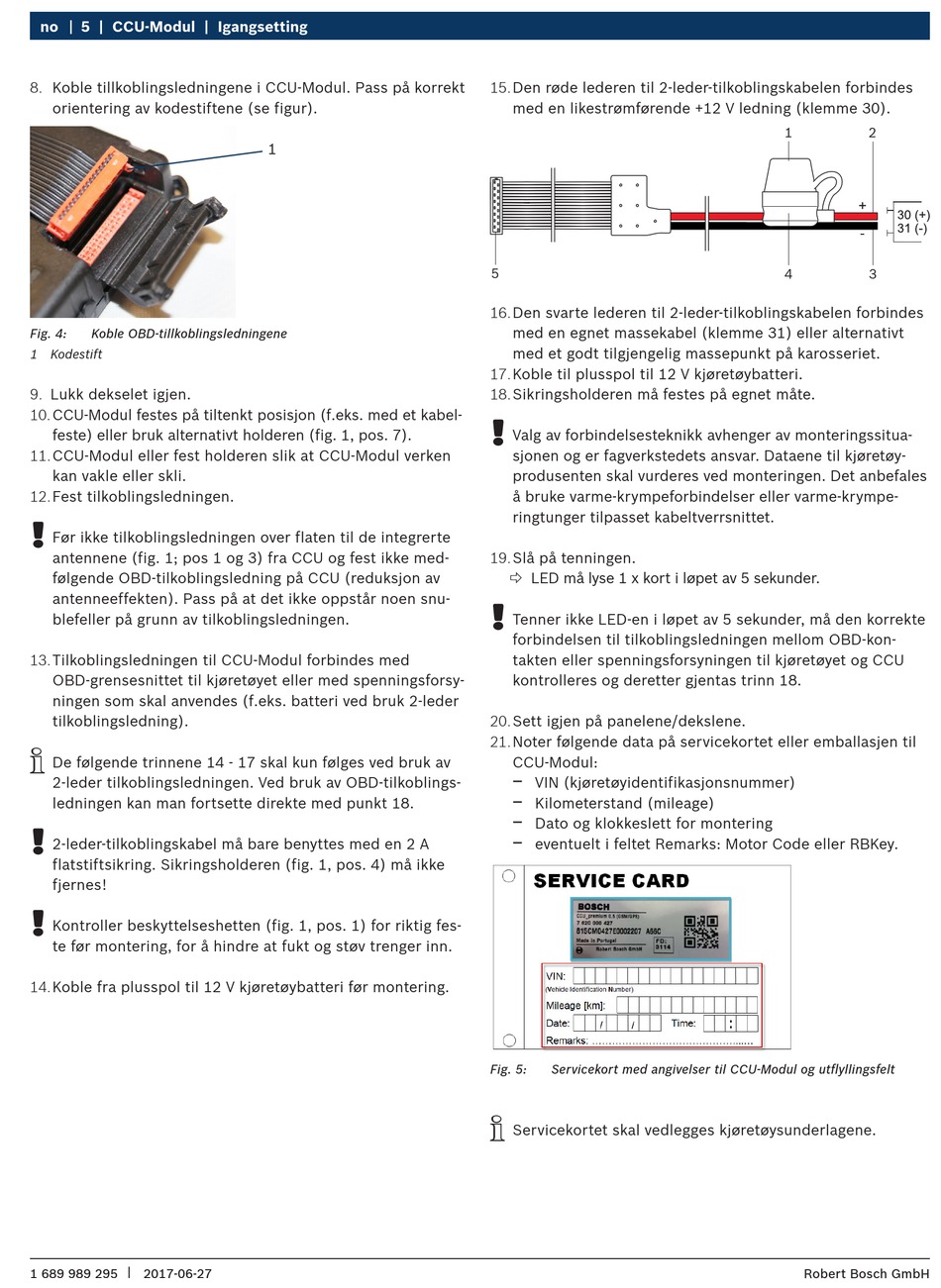

no 5 | CCU-Modul | Igangsetting
8. Koble tillkoblingsledningene i CCU-Modul. Pass på korrekt
orientering av kodestiftene (se figur).
Fig. 4: Koble OBD-tillkoblingsledningene
1 Kodestift
9. Lukk dekselet igjen.
10. CCU-Modul festes på tiltenkt posisjon (f.eks. med et kabel-
feste) eller bruk alternativt holderen (fig. 1, pos. 7).
11. CCU-Modul eller fest holderen slik at CCU-Modul verken
kan vakle eller skli.
12. Fest tilkoblingsledningen.
!
Før ikke tilkoblingsledningen over flaten til de integrerte
antennene (fig. 1; pos 1 og 3) fra CCU og fest ikke med-
følgende OBD-tilkoblingsledning på CCU (reduksjon av
antenneeffekten). Pass på at det ikke oppstår noen snu-
blefeller på grunn av tilkoblingsledningen.
13. Tilkoblingsledningen til CCU-Modul forbindes med
OBD-grensesnittet til kjøretøyet eller med spenningsforsy-
ningen som skal anvendes (f.eks. batteri ved bruk 2-leder
tilkoblingsledning).
i
De følgende trinnene 14 - 17 skal kun følges ved bruk av
2-leder tilkoblingsledningen. Ved bruk av OBD-tilkoblings-
ledningen kan man fortsette direkte med punkt 18.
!
2-leder-tilkoblingskabel må bare benyttes med en 2 A
flatstiftsikring. Sikringsholderen (fig. 1, pos. 4) må ikke
fjernes!
!
Kontroller beskyttelseshetten (fig. 1, pos. 1) for riktig fes-
te før montering, for å hindre at fukt og støv trenger inn.
14. Koble fra plusspol til 12 V kjøretøybatteri før montering.
|
1 689 989 295 2017-06-27
1
15. Den røde lederen til 2-leder-tilkoblingskabelen forbindes
med en likestrømførende +12 V ledning (klemme 30).
5
16. Den svarte lederen til 2-leder-tilkoblingskabelen forbindes
med en egnet massekabel (klemme 31) eller alternativt
med et godt tilgjengelig massepunkt på karosseriet.
17. Koble til plusspol til 12 V kjøretøybatteri.
18. Sikringsholderen må festes på egnet måte.
!
Valg av forbindelsesteknikk avhenger av monteringssitua-
sjonen og er fagverkstedets ansvar. Dataene til kjøretøy-
produsenten skal vurderes ved monteringen. Det anbefales
å bruke varme-krympeforbindelser eller varme-krympe-
ringtunger tilpasset kabeltverrsnittet.
19. Slå på tenningen.
? LED må lyse 1 x kort i løpet av 5 sekunder.
!
Tenner ikke LED-en i løpet av 5 sekunder, må den korrekte
forbindelsen til tilkoblingsledningen mellom OBD-kon-
takten eller spenningsforsyningen til kjøretøyet og CCU
kontrolleres og deretter gjentas trinn 18.
20. Sett igjen på panelene/dekslene.
21. Noter følgende data på servicekortet eller emballasjen til
CCU-Modul:
$
VIN (kjøretøyidentifikasjonsnummer)
$
Kilometerstand (mileage)
$
Dato og klokkeslett for montering
$
eventuelt i feltet Remarks: Motor Code eller RBKey.
Fig. 5: Servicekort med angivelser til CCU-Modul og utflyllingsfelt
i
Servicekortet skal vedlegges kjøretøysunderlagene.
1 2
4 3
