Page 1

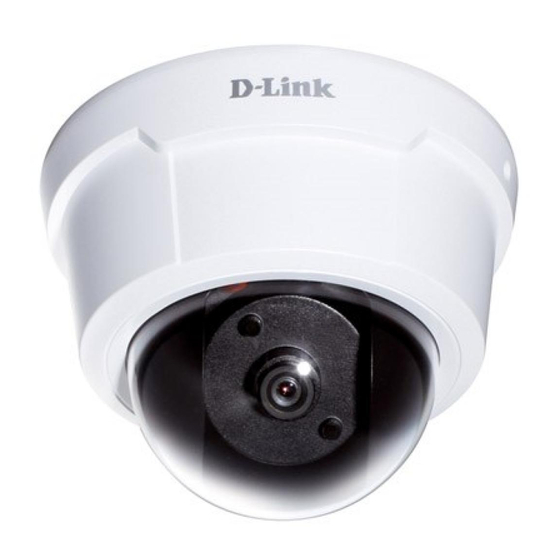

Quick Installation Guide Fixed Dome Network Camera This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-6112/DCS-6113/DCS-6113V Quick Installation Guide Краткое руководство по установке Guía de Instalación Rápida Guia de Instalação Rápida 快速安裝指南...
Page 2
Quick Install Guide This installation guide provides basic instructions for installing the DCS-6112/DCS-6113/ DCS-6113V Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in the package or from the D-Link support website.
Page 3
2. Hardware Overview Dome Cover Plastic housing (DCS-6112/6113) Metal Housing (DCS-6113V) D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 4
4: Audio input 5: GND 6: Digital input 7: Digital output 8: 12V DC DC input / Video Output 1: Ground of Video out 2: Video output 3: Ground of DC input 4: DC 12V D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 5
5. The camera can be mounted with the cable routed through the ceiling, wall, or from the side. 6. Insert the provided screws through the holes. Use a screwdriver to tighten and secure. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 6
Connect the supplied power cable from the camera to a power outlet. Connection with a PoE Switch If using a PoE switch, connect the network camera to the switch via an Ethernet cable, which will provide both power and data transmission over a single cable. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 7
Insert the DCS-6112/DCS-6113/DCS-6113V CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.
Page 8
Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
Page 9
Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration.
Page 10
3. Attach the dome cover to the camera as the direction shown below. With idiot-proof mechanism design, the dome cover cannot be attached if the angle does not fit. 4. Finally, make sure all parts of the camera are securely installed. DCS-6113V DCS-6112/6113 D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 11
Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: D-Link Middle East - Dubai, U.A.E. Tel: 1300-766-868 Plot No. S31102, 24/7 Technical Support Jebel Ali Free Zone South, Web: http://www.dlink.com.au P.O.Box 18224, Dubai, U.A.E.
Page 12
Türkiye Merkez İ rtibat Ofisi Ayazağa Maslak yolu Erdebil Cevahir İş Merkezi No: 5/A Ayazağa / Maslak İstanbul Tel: +90 212 2895659 Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65 Web:www.dlink.com.tr Teknik Destek: support.tr@dlink.com.tr D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 14
Краткое руководство по установке DCS-6112/DCS-6113/ DCS-6113V Данное руководство содержит основные инструкции по установке камеры DCS-6112/DCS-6113/DCS-6113V в сети. За дополнительной информацией об установке камеры, пожалуйста, обращайтесь к руководству пользователя на CD диске из комплекта поставки или через web-сайт D-Link. Шаги установки...
Page 15
2. Обзор устройства Крышка корпуса Пластиковый кожух (DCS-6112/6113) Металлический корпус (DCS-6113V) D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 16
5: Земля аудиовхода 6: Аудиовыход 7: Земля аудиовыхода 8: Питание + 12 В Входной разъем для постоянного тока / Выдеовыход 1: Земля видеовыхода 2: Видеовыход 3: Земля входного разъема для постоянного тока 4: Постоянный ток 12 В D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 17
5.Камера может быть установлена с кабелем, протянутым по потолку или стене. 6.Вставьте винты в отверстия. Используйте отвертку для затяжки двух винтов, чтобы обеспечить надежное крепление камеры. tput для I/DO DI/DO еский вки и налов из стройств. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 18
Подключите кабель питания из комплекта поставки от камеры к настенной розетке. Подключение к коммутатору PoE Если используется коммутатор PoE, то подключите камеру к коммутатору с помощью кабеля Ethernet, который обеспечивает питание и передачу данных по одному кабелю. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 19
4. Настройка с помощью мастера Поместите CD-диск DCS-6112/DCS-6113/DCS-6113V в привод CD-ROM компьютера для начала установки. Если функция автозагрузки на компьютере отключена или не запустилась автоматически, то нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: буква CD-ROM привода. Нажмите Setup Wizard, чтобы начать установку.
Page 20
Нажмите иконку утилиты установки D-Link Setup Wizard SE в стартовом меню Windows. Пуск > D-Link > Setup Wizard SE Мастер установки отображает МАС-адрес и IP-адрес камер(-ы). Если в сети присутствует DHCP-сервер, отобразится корректный IP-адрес. Если в сети не используется DHCP-сервер, отобразится...
Page 21
Просмотр камеры через web-браузер Нажмите иконку утилиты установки D-Link Setup Wizard SE в стартовом меню Windows. Пуск > D-Link > Setup Wizard SE Выберите камеру и нажмите кнопку "Link" (Соединение) для доступа к web-настройкам. Мастер установки автоматически открывает Web-браузер c IP-адресом камеры.
Page 22
стороны, удалите пластину А. 3.Прикрепите крышку купола к камере в направлении, показанном ниже. Защищенный от неумелого обращения, купол не может быть присоединен, если угол не подходит. 4. Убедитесь, что все детали камеры надежно закреплены. DCS-6113V DCS-6112/6113 D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 23
G.711 Поддержка двусторонней передачи звука и MPEG-4 AAC возможность отключения звука (mute) IPv4, IPv6, TCP/IP, UDP, ICMP, DHCP-клиент, NTP-клиент (D-Link), DNS- Сеть Сетевые протоколы клиент, DDNS-клиент (D-Link), SMTP-клиент, FTP-клиент, HTTP/ HTTPS, Samba-клиент, PPPoE, UPnP Port Forwarding, RTP/RTSP/RTCP, фильтрация...
Page 24
Интерфейсы для Разъемы DI и DO для Переключение TV системы внешних устройств внешнего датчика и (NTSC/ PAL) сигнализации Слот для карты microSD Внешний аудиовход (MIC in) Внешний аудио/ видеовыход (AV out) D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 25
Влажность 90% без конденсата Антивандальный Стандарт IK-10 (DCS-6113V) корпус 466 г (DCS-6112) Вес 472 г (DCS-6113) 578 г (DCS-6113V) Сертификаты CE (Class A), CE LVD (EN60965-1), FCC (Class A), ICES-003, C-Tick Размеры DCS-6112, DCS-6113 DCS-6113V D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 26
Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка D-Link: 8-800-700-5465 Техническая поддержка через Интернет: http://www.dlink.ru...
Page 27
DCS-6112/DCS-6113/DCS-6113V Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara DCS-6112/DCS-6113/DCS-6113V en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del Usuario que se encuentra disponible en el CD incluido en este paquete o desde el sitio web de soporte de D-Link.
Page 28
2. Descripción de Hardware Cubierta de Domo Protección Plástica (DCS-6112/6113) Cubierta Metalica (DCS-6113V) D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 29
6: Salida de Audio 7: Tierra de salida de audio 8: Energía + 12 V Entrada DC / Salida de Vídeo 1: Tierra de salida de vídeo 2: Salida de vídeo 3: Tierra de entrada DC 4: 12VDC D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 30
5.La cámara se puede montar con el cable colocado a través del techo, de la pared o de lado. 6.Inserte los tornillos a través de los agujeros. Use un destornillador para apretar y asegurar. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 31
Conecte el cable de energía de la cámara a una toma de corriente. Conexión utilizando un Switch PoE Si utiliza un Switch PoE, conecte la cámara de red a través de cable Ethernet, que proporcionará la energía y transmisión de datos a través de un único cable. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 32
Si la función Auto-Ejecutar en su computador está deshabilitada, o si al ejecutar el Programa de D-Link falla al iniciar, haga clic en Inicio>Ejecutar y escriba D:\autorun.exe, donde D: representa la letra de la unidad de su lector de CD-ROM.
Page 33
Haga clic en el icono Asistente de Configuración SE D-Link que fue creado en su menú de Inicio de Windows. Inicio>D-Link> Asistente de Configuración SE El Asistente para la Instalación aparecerá y mostrará la dirección MAC e IP de su cámara(s). Si usted tiene un servidor DHCP en la red, una Dirección IP válida...
Page 34
Ver Cámara vía Navegador Web Haga clic en el icono Asistente de Configuración SE D-Link que fue creado en su menú de Inicio de Windows. Inicio>D-Link>Asistente de Configuración SE Seleccione la cámara y haga clic en el botón etiquetado como “Link” para acceder a la configuración web.
Page 35
Con un diseño de mecanismos de fácil uso, la cubierta del domo no se puede conectar si el ángulo no encaja. 4.Por último, asegúrese de que todas las partes de la cámara estén correctamente instaladas. DCS-6113V DCS-6112/6113 D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 36
SOPORTE TÉCNICO Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA Soporte técnico a través de los siguientes teléfonos de D-Link PAIS NUMERO Argentina...
Page 37
DCS-6112/DCS-6113/DCS-6113V na sua rede. Para informações adicionais sobre como utilizar a câmera, favor consultar o Manual do Usuário, que está disponível no CD incluído na embalagem, ou o website de suporte da D-Link. Etapas da instalação 1. Verifique o conteúdo da embalagem para certificar-se de que os itens abaixo estão incluídos.
Page 38
2. Visão geral do hardware Tampa do domo Carcaça de plástico (DCS-6112/6113) caixa metálica (DCS-6113V) D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 39
6: Saída de áudio 7: Terra da saída de áudio 8: Energia + 12V Entrada DC / Saída de vídeo 1: Terra da saída de vídeo 2: Saída de vídeo 3: Terra da entrada DC 4: DC 12V D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 40
5.A câmera pode ser montada com o cabo passando pelo teto, parede ou lateralmente. 6.Insira os parafusos fornecidos nos orifícios. Utilize uma chave de fenda para apertá-los e prendê-los. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 41
Conexão com um Switch PoE Se estiver usando um switch PoE, conecte a câmera de rede ao switch utilizando um cabo Ethernet, que vai fornecer a alimentação e transmissão de dados em um único cabo. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 42
4. Configuração com o Assistente (Wizard) Insira o CD da câmera DCS-6112/DCS-6113/DCS-6113V na unidade de CD-ROM do seu computador para começar a instalação. Caso a função de execução automática (Autorun) no seu computador estiver desabilitada, ou se o Inicializador da D-Link (D-Link Launcher) não iniciar automaticamente, clique em Start >...
Page 43
Clique no ícone D-Link Setup Wizard SE que foi criado no seu menu Iniciar do Windows. Start > D-Link > Setup Wizard SE O Setup Wizard será exibido e exibirá o Endereço MAC e Endereço IP da(s) sua(s) câmera(s). Se você tiver um servidor DHCP na sua rede, um Endereço IP válido...
Page 44
Visualizando a câmera por meio do navegador web Clique no ícone D-Link Setup Wizard SE que foi criado no seu menu Iniciar do Windows. Start > D-Link > Setup Wizard SE Selecione a câmera e clique no botão intitulado "Link"...
Page 45
ângulo não for adequado. 4.Finalmente, certifique-se de que todas as peças da câmera estejam firmemente instaladas. DCS-6113V DCS-6112/6113 D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 46
Suporte Técnico Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link. Acesse o site: www.dlink.com.br/suporte D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 57
DCS-6112/DCS-6113/DCS-6113V pada jaringan Anda. Untuk informasi tambahan mengenai bagaimana cara menggunakan kamera, silakan lihat Panduan Pengguna yang tersedia pada CD termasuk dalam paket ini atau dari situs dukungan D-Link. Langkah instalasi 1. Verifikasi isi kemasan terhadap daftar di bawah ini.
Page 58
2. Gambaran Perangkat Keras Penutup atas Rumahan Plastik (DCS-6112/6113) Pelindung Besi (DCS-6113V) D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 59
5: Ground untuk input audio 6: output audio 7: Ground untuk output audio 8: Power + 12V DC input / Video Output 1: Ground untuk output Video 2: Video output 3: Ground untuk DC input 4: DC 12V D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 60
4.Masukkan jangkar plastik dipasok ke dalam lubang yang telah dibor, kemudian selaraskan lubang di dasar kamera dengan jangkar plastik. 5.Kamera dapat dipasang dengan kabel disalurkan melalui dinding, langit-langit atau dari samping. 6.Masukkan sekrup yang disediakan melalui lubang. Gunakan obeng untuk mengencangkan secara aman. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 61
Hubungkan kabel power yang tersedia dari kamera ke stopkontak. Koneksi dengan PoE Switch Jika menggunakan switch PoE, hubungkan kamera jaringan ke switch melalui kabel Ethernet, yang akan memberikan tenaga dan transmisi data melalui kabel tersebut. D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 62
Masukkan CD DCS-6112/DCS-6113/DCS-6113V ke CD-ROM drive komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika Launcher D-Link gagal untuk memulai secara otomatis, klik Start> Run. Ketikkan D: \ autorun.exe, dimana D: mewakili huruf drive dari CD-ROM drive Anda.
Page 63
Klik pada ikon D-Link Setup Wizard SE yang dibuat di menu Start Windows Anda. Start > D-Link > Setup Wizard SE Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda (s). Jika Anda memiliki sebuah server DHCP pada jaringan Anda, Alamat IP yang valid akan ditampilkan.
Page 64
Melihat Kamera melalui Web Browser Klik pada ikon D-Link Setup Wizard SE yang dibuat di menu Start Windows Anda. Start > D-Link > Setup Wizard SE Pilih kamera dan klik tombol yang berlabel "Link" untuk mengakses konfigurasi web. Setup Wizard akan secara otomatis membuka browser web Anda ke alamat IP dari kamera.
Page 65
3.Pasang penutup kubah pada kamera seperti arah yang ditunjukkan di bawah ini. Dengan desain mekanisme “idiot-proof”, penutup kubah tidak dapat melekat jika sudutnya tidak cocok. 4.Akhirnya, pastikan semua bagian dari kamera sudah terpasang dengan baik. DCS-6113V DCS-6112/6113 D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
Page 66
Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id D-Link DCS-6112/DCS-6113/DCS-6113V Quick Install Guide...
