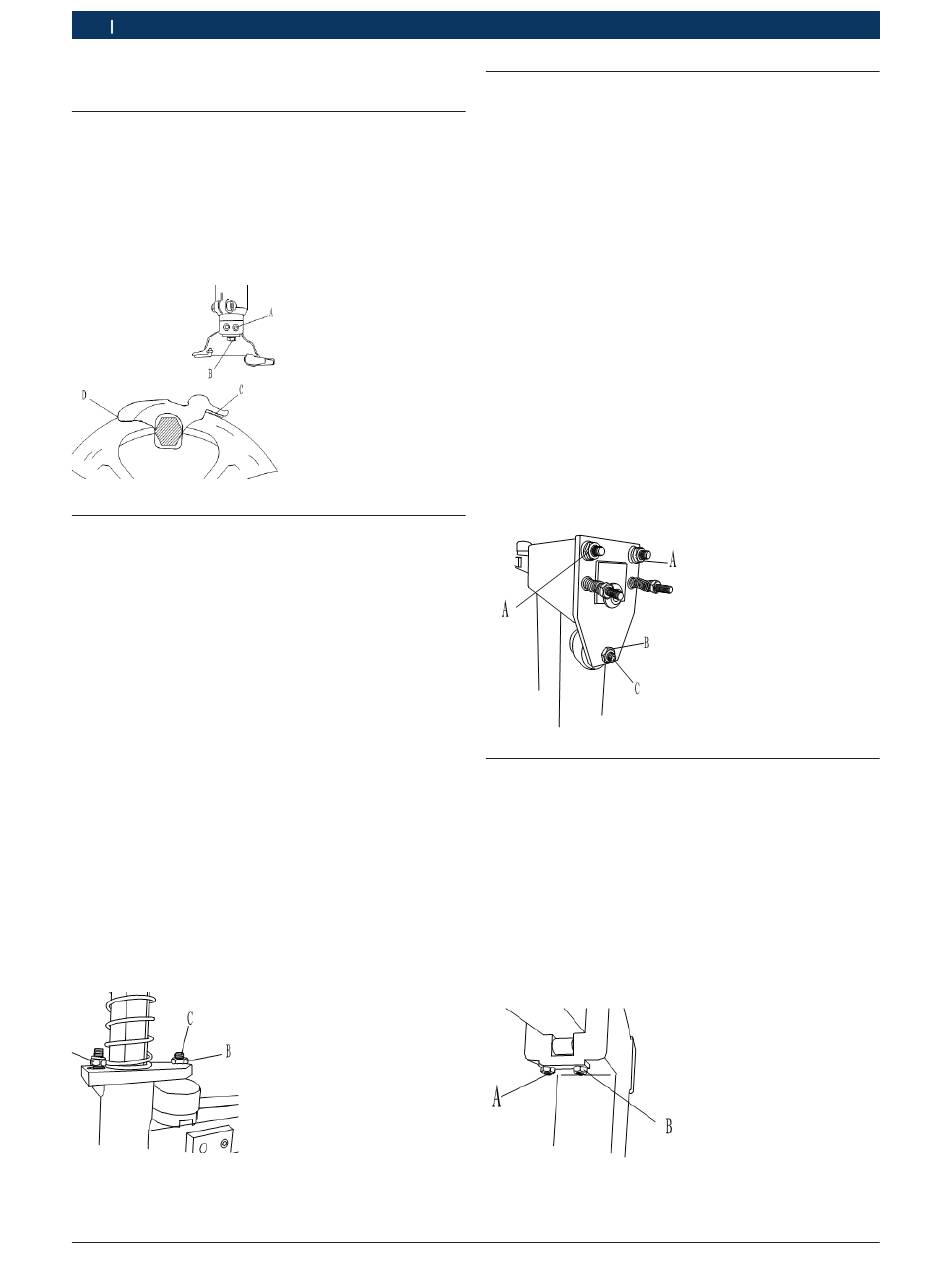

4. Einrichtung des Geräts
4.1

Winkel des Montagekopfes einstellen

1. 16er oder 17er Felge auf Drehteller aufspannen.
2. Schrauben A und B am Montagekopf lösen.
3. Den Montagekopf gegen die Felge lehnen und die
Schraube A so einstellen, dass Kopfteil C die Felge
berührt und die Mitte des Hinterteils am Felgenrand
liegt.
4. Schrauben B und A festziehen.
4.2

Sechskant-Sicherungsplatte justieren

i
Kann die Sechskantwelle nicht mehr festgestellt
werden, muss die Sechskant-Sicherungsplatte einge-
stellt werden.
i
Die Sechskantwelle bewegt sich 2-3 mm aufwärts
und sperrt dann. Bewegt sie sich weiter, muss die
Sicherungsplatte eingestellt werden.
i
Auch wenn die Sechskantwelle bei der Bewegung
klemmt, muss die Sicherungsplatte eingestellt wer-
den.
1. Abdeckung entfernen.
2. Mutter A einstellen und dann die Sechskantwelle
feststellen, um zu überprüfen, ob sie sich 2-3 mm
aufwärts bewegt.
3. Mutter B lösen, Schraube C einstellen und dann die
Sechskantwelle feststellen, um zu überprüfen, ob
sie gesperrt ist. Welle lösen, so dass sie sich frei
bewegen kann, ohne zu klemmen.
4. Mutter B festziehen.
|
1 695 108 084 2016-11-15
4.3

Vierkant-Sicherungsplatte justieren

i
Kann die Vierkantwelle nicht mehr festgestellt wer-
den, muss die Sicherungsplatte eingestellt werden.
i
Die Vierkantwelle lässt sich 2-3 mm nach hinten
bewegen und sperrt dann. Bewegt sie sich weiter,
muss die Sicherungsplatte eingestellt werden.
i
Auch wenn die Vierkantwelle bei der Bewegung
klemmt, muss die Sicherungsplatte eingestellt wer-
den.
1. Abdeckung entfernen.
2. Mutter A einstellen und dann die Sechskantwelle
feststellen, um zu überprüfen, ob sie sich 2-3 mm
nach hinten bewegt.
3. Mutter B lösen, Schraube C einstellen und dann die
Vierkantwelle feststellen, um zu überprüfen, ob sie
gesperrt ist. Welle lösen, so dass sie sich frei bewe-
gen kann, ohne zu klemmen.
4. Mutter B festziehen.
4.4

Vierkantwellenrolle justieren

i
Hat die Vierkantwelle zu viel Spiel, muss die Schrau-
be unter der Rolle nachgestellt werden.
1. Abdeckung entfernen (bei einigen Modellen gibt es
diese Abdeckung nicht).
2. Schraube A justieren, um sicherzustellen, dass die
Vierkantwellenrolle frei rollen kann ohne zu verklem-
men und der Spalt so klein wie möglich ist.
3. Mutter B festziehen.
