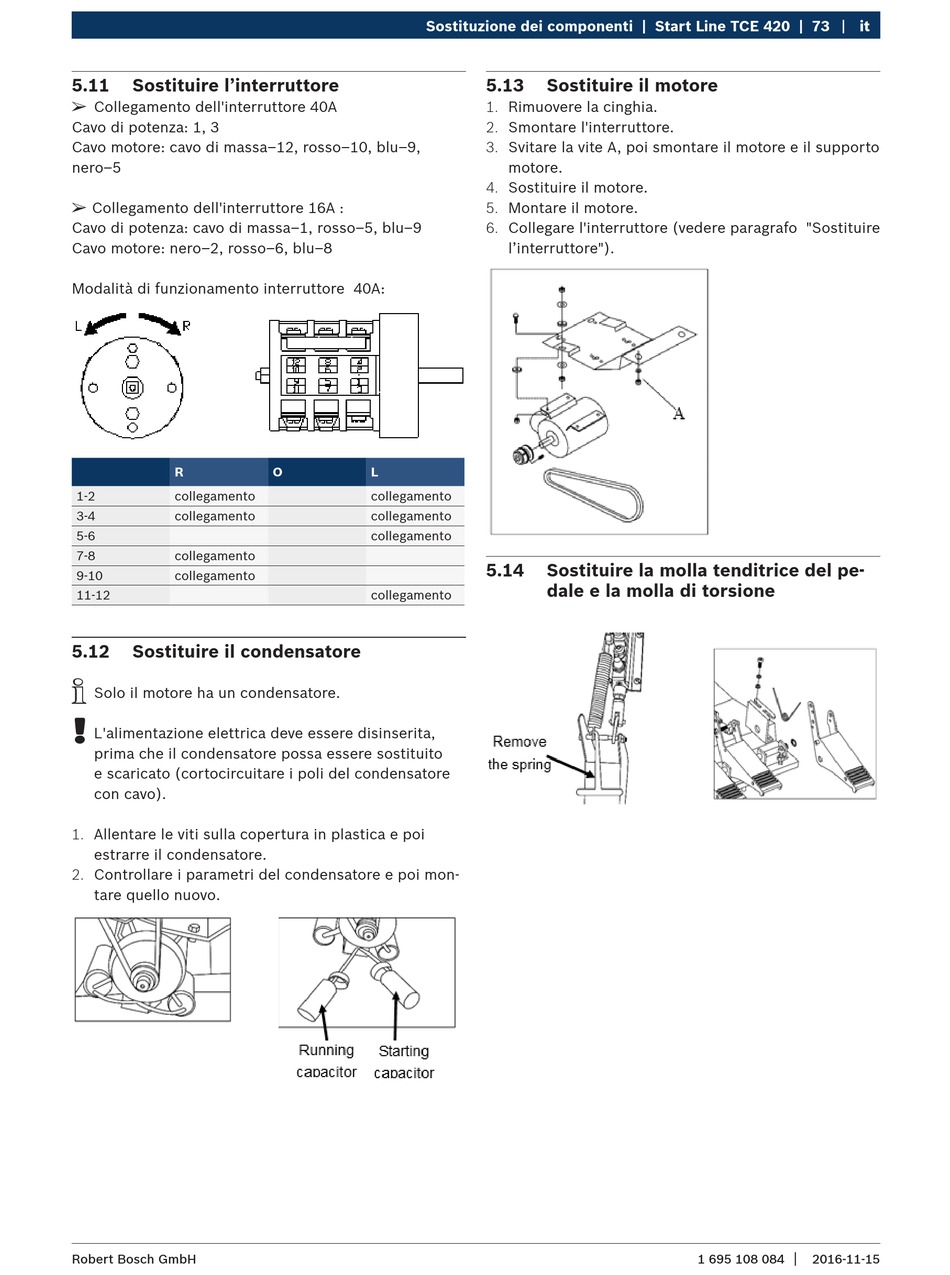

Sostituire l'interruttore

¶
Collegamento dell'interruttore 40A
Cavo di potenza: 1, 3
Cavo motore: cavo di massa–12, rosso–10, blu–9,
nero–5
¶
Collegamento dell'interruttore 16A :
Cavo di potenza: cavo di massa–1, rosso–5, blu–9
Cavo motore: nero–2, rosso–6, blu–8
Modalità di funzionamento interruttore 40A:
R
1-2 collegamento
3-4 collegamento
5-6
7-8 collegamento
9-10 collegamento
11-12
5.12

Sostituire il condensatore

i
Solo il motore ha un condensatore.
!
L'alimentazione elettrica deve essere disinserita,
prima che il condensatore possa essere sostituito
e scaricato (cortocircuitare i poli del condensatore
con cavo).
1. Allentare le viti sulla copertura in plastica e poi
estrarre il condensatore.
2. Controllare i parametri del condensatore e poi mon-
tare quello nuovo.
Robert Bosch GmbH
Sostituzione dei componenti | Start Line TCE 420 | 73
O L
collegamento
collegamento
collegamento
collegamento
5.13

Sostituire il motore

1. Rimuovere la cinghia.
2. Smontare l'interruttore.
3. Svitare la vite A, poi smontare il motore e il supporto
motore.
4. Sostituire il motore.
5. Montare il motore.
6. Collegare l'interruttore (vedere paragrafo "Sostituire
l'interruttore").
5.14 Sostituire la molla tenditrice del pe-
dale e la molla di torsione
it it
|
1 695 108 084 2016-11-15
