Durch das höhere Gewicht des LEVO SL sollte der Luftdruck hier etwas höher ausfallen als bei einem Bike ohne
Motor (wie z.B. STUMPJUMPER ).
Ihr neues LEVO SL ist mit dem RE-Akku kompatibel, der die Reichweite und Fahrzeit erhöht. Der Zusatzakku wird in
dem dafür vorgesehenen Flaschenhalter (Zee Cage II) sicher fixiert. Der Motoranschluss erfolgt über ein spezielles
Stromkabel, das an den Ladeanschluss angeschlossen wird. Aufgrund des relativ geringen Gewichts können
Sie sogar mehr als einen RE mitführen, um Ihre Reichweite zu vergrößern. Ein RE liefert 160 Wh an das System,
was für ca. 1 Std. Fahrt im Turbo-Modus ausreicht (flach/hügelig). Um Range Extender sowie das nötige Zubehör
(Flaschenhalter, Kabel) zu bestellen, wenden Sie sich bitte an Ihren autorisierten Specialized Fachhändler.
Um Range Extender und den zugehörigen Flaschenhalter zu bestellen, wenden Sie sich an Ihren autorisierten
Specialized Fachhändler.
12.1
A
B

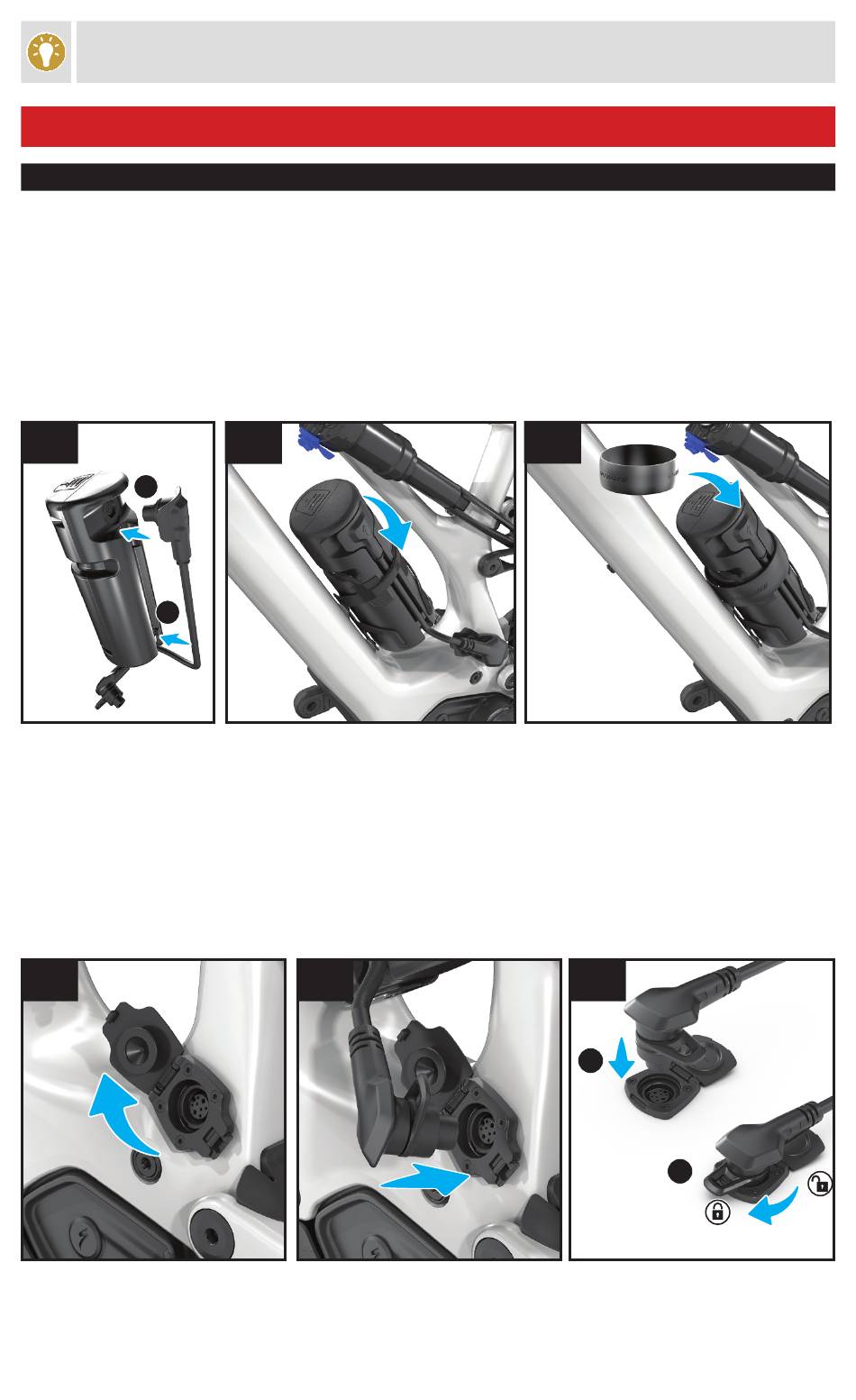

EINRICHTUNG / VERWENDUNG IHRES RANGE EXTENDER
Montieren Sie den spezifischen Flaschenhalter für den RE an Ihrem Bike.(Zee Cage II)
„
Schalten Sie Ihr LEVO SL aus.
„
Stecken Sie das Ende des Stromkabels mit dem abgerundeten Deckel in den Anschluss am RE(Abb. 12.1 a).
„
Klemmen Sie das Kabel in den Kanal im RE-Gehäuse (Abb. 12.1 b).
„
Platzieren Sie den RE in einem geeigneten Flaschenhalter (Abb. 12.2).
„
Sichern Sie den RE mit dem mitgelieferten Spezialband (Abb. 12.3).
„
12.4
Verwenden Sie den Ladeanschluss auf der Nicht-Antriebsseite des Fahrrads unten im Tretlagerbereich.
„
Öffnen Sie die Abdeckung des Ladeanschlusses und stecken Sie den RE-Stecker in den Ladeanschluss.
„
Beachten Sie zur richtigen Ausrichtung den Pfeil auf dem Ladestecker (Abb. 12.4-5).
Wenn der Stecker ordnungsgemäß sitzt, drehen Sie den Verriegelungshebel am Stecker im Uhrzeigersinn, um
„
27
12. ZUBEHÖR
12.1. RANGE EXTENDER (RE) (OPTIONALES ZUBEHÖR)
12.2
12.5
12.3
12.6
A
B
