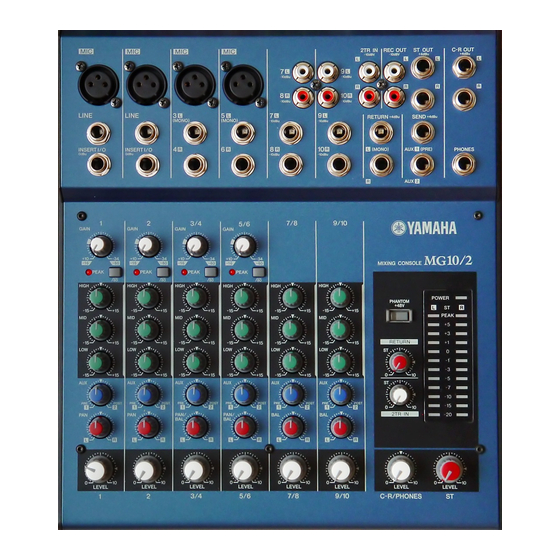

Yamaha MG10/2 Service Manual

Yamaha MG10/2 Service Manual

Hide thumbs Also See for MG10/2:

Advertisement

Quick Links

Download this manual See also: Service Manual, Owner's Manual
PA
011679
200306-14800
Downloaded from
www.Manualslib.com
manuals search engine
MIXING CONSOLE
SERVICE MANUAL
CONTENTS
（目次）
（総合仕様）
SPECIFICATIONS
（寸法図）
DIMENSIONS
PANEL LAYOUT
（パネルレイアウト）
CIRCUIT BOARD LAYOUT & WIRING
（ユニットレイアウト＆結線図）
DISASSEMBLY PROCEDURE
IC BLOCK DIAGRAM
（ICブロック図）
CIRCUIT BOARD
（シート基板図）
（検査）
INSPECTIONS
....................................................... 17/21
PARTS LIST
BLOCK DIAGRAM & LEVEL DIAGRAM
（ブロックダイアグラム＆レベルダイアグラム）
OVERALL CIRCUIT DIAGRAM
Copyright (c) Yamaha Corporation. All rights reserved. PDF-K135
................................................ 3/5
............................................................ 7
..................................... 8
............................................ 11
（分解手順）
............................ 12
.................................. 14
......................................... 15
（総回路図）
HAMAMATSU, JAPAN
MG10/2
1
'03.04

Advertisement

loading
Need help?

Need help?

Do you have a question about the MG10/2 and is the answer not in the manual?

Questions and answers

Related Manuals for Yamaha MG10/2

Summary of Contents for Yamaha MG10/2

  • Page 1 CIRCUIT BOARD （シート基板図） ......... 15 （検査） INSPECTIONS ............17/21 PARTS LIST BLOCK DIAGRAM & LEVEL DIAGRAM （ブロックダイアグラム＆レベルダイアグラム） （総回路図） OVERALL CIRCUIT DIAGRAM 011679 HAMAMATSU, JAPAN 200306-14800 Copyright (c) Yamaha Corporation. All rights reserved. PDF-K135 ’03.04 Downloaded from www.Manualslib.com manuals search engine...
  • Page 2 IMPOR TANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and under- stood by the users, and have therefore not been restated.

  • Page 3: Specifications

    MG10/2 SPECIFICATIONS General Specifications Ω Frequency Characteristics (ST OUT) 20 Hz–20 kHz +1 dB, –3 dB @+4 dBu, 10 k (with gain control at maximum level) Ω 0.1 % (THD+N) @+14 dBu, 20 Hz–20 kHz, 10 k (with gain control at maximum level)
  • Page 4 MG10/2 Input Specifications Input Appropriate Max. Before Connector Input Connector Gain Sensitivity* Rated Level Impedance Impedance Clipping Specifications –72 dBu –60 dBu –40 dBu –60 (0.195 mV) (0.775 mV) (7.75 mV) MIC INPUT Ω Ω 50–600 XLR-3-31 type (balanced) (CH 1-2) –28 dBu...
  • Page 5 MG10/2 総合仕様 一般仕様 周波数特性（ST OUT） 20 Hz ∼ 20 kHz +1 dB, –3 dB   @+4 dBu （＊） 、 10 k Ω（ GAIN コントロール＝最大レベル） 0.1 % （ THD+N ） @+14 dBu, 20 Hz ∼ 20 kH 、 10 k Ω（ GAIN コントロール＝最大レベル）...
  • Page 6 MG10/2 入力仕様 入力イン 最大ノンク 入力端子名称 ゲイン 適合インピーダンス 規定レベル 端子仕様 感度 ピーダンス リップレベル MIC INPUT 3 k Ω 50 ∼ 600 Ω マイク –72 dBu –60 dBu –40 dBu –60 (CH1-2 ） （ 0.195 mV ） （ 0.775 mV ） （ 7.75 mV ）...
  • Page 7 MG10/2 （寸法図） DIMENSIONS Units: mm （単位） Downloaded from www.Manualslib.com manuals search engine...

  • Page 8: Panel Layout

    MG10/2 （パネルレイアウト） PANEL LAYOUT Channel Control Section （チャンネルコントロール部） Channels Channels Channels 1 and 2 3/4 and 5/6 7/8 and 9/10 (Monaural) (Stereo) (Stereo) [GAIN] Control [PEAK] Indicator [ 80 ] Switch (High Pass Filter) Equalizer ([HIGH], [MID], and [LOW]) [AUX] Controls...
  • Page 9 MG10/2 Input/Output Section （入出力部） Channel Input Jacks (CHs 1, 2, 3/4, 5/6) チャンネル INPUT 端子（CH 1、 2、 3/4、 5/6） [INSERT I/O] 端子（CH 1、 2） [INSERT I/O] Jacks (CHs 1, 2) チャンネル INPUT 端子（CH 7/8、 9/10） Channel Input Jacks (CHs 7/8, 9/10) [2TR IN] 端子...
  • Page 10 MG10/2 Connector Polarities INPUT OUTPUT Pin 1: Ground MIC INPUT Pin 2: Hot (+) Pin 3: Cold (–) LINE INPUT (monaural channels), Tip: Hot (+) ST OUT, C-R OUT, Ring: Cold (–) AUX1, AUX2* Sleeve: Ground Ring Tip: Output INSERT I/O...
  • Page 11 MG10/2 （ユニットレイアウト＆結線図） CIRCUIT BOARD LAYOUT & WIRING Rear view Right side view Top view MAIN Power switch and AC connector wiring （電源スイッチとACコネクタの結線） (V975620) (Connector assembly 2P BROWN, RED) Need twist of one rotation. Wiring to MAIN circuit board （1回ひねります。） （MAINシートへの結線）...

  • Page 12: Disassembly Procedure

    MG10/2 （分解手順） DISASSEMBLY PROCEDURE Bottom Case (Time required: About 1 minute) ボトムケース（所要時間：約 1 分） Remove the five (5) screws marked [250] and the [250]のネジ 5 本と[260]のネジ 2 本を外し、ボトム ケースを外します。 （図 1） two (2) screws marked [260]. The bottom case can then be removed.
  • Page 13 MG10/2 AC Support (Time required: About 2 minutes) サポート AC（所要時間：約 2 分） Remove the bottom case. (See procedure 1.) ボトムケースを外します。 （1 項参照） [270]のネジ 1 本を外し、サポート AC を外します。 Remove the screw marked [270]. The AC support can then be removed. (Fig. 1, Photo. 1) （図...

  • Page 14: Ic Block Diagram

    MG10/2 （IC ブロック図） IC BLOCK DIAGRAM NJM4556AL (XP844A00) NJM2068MD-T1 (XJ553A00) NJM4580ED (XT157A00) MAIN: IC202, 302, 303, 402, 403, 501, 502, MAIN: IC101, 201, 301, 401, 801, 804 MAIN: IC806 601, 602, 701, 702, 802 Dual Operational Amplifier Dual Operational Amplifier...

  • Page 15: Circuit Board

    MG10/2 （シート基板図） CIRCUIT BOARD MAIN Circuit Board ST OUT C-R OUT 10 R AUX1 LINE (MONO) (MONO) (MONO) (PRE) PHONES 10 R AUX2 INSERT I/O RETURN SEND GAIN PEAK PEAK PEAK PEAK PHANTOM POWER +48V HIGH PEAK RETURN 2TR IN...
  • Page 16 MG10/2 MAIN Circuit Board Pattern side （パターン側） Downloaded from www.Manualslib.com manuals search engine...
  • Page 17 MG10/2 INSPECTIONS Scope This inspection specification is applied to the mixer MG10/2. Power Supply AC Adaptor shall be used. V981040(H:230V 50Hz) or V981030(U:120V 60Hz), V981220(B:230V 50Hz), V981680(K:220V 60Hz), V986200(A:240V 50Hz) Power Indicator Inspection POWER LED shall light when the unit is turned on.
  • Page 18 MG10/2 Table 4.2.2 [dBu] INSERT OUT INPUT INPUT Level Gain REC OUT L REC OUT R 1-4/8 -12 ± 2 Mic 1, 2 – – CH INSERT IN 1 Unspecified – +4.2± 2 +4.2± 2 CH INSERT IN 2 Unspecified –...
  • Page 19 MG10/2 4.5 Channel Equalizer Characteristics In the state checked in 4.2 above, check the output level obtained at ST L OUT in the case of CH INPUT and ST CH INPUT L and at ST R OUT in the case of ST CH INPUT R when LO, HI and MID of INPUT are moved respectively.
  • Page 20 MG10/2 4.10 Maximum Output In the state 4.9, the distortion factor shall be less than 1% when the output level is +20dBu at ST L OUT, ST R OUT, AUX1 OUT, AUX2 OUT and C-R OUT. The distortion factor shall be less than 1% when the output level is +7.5dBu at PHONES (L/R).
  • Page 21 MG10/2 検査 １．適用範囲 ミキサー MG10/2 について規定します。 ２．電源 AC アダプターを使用します。 V981020 (J:100V 50Hz) ３．パワーインジケーターの検査 電源投入時、POWER Indicator が点灯することを確認します。 ミキサー部の検査 4.1 準備 各出力端子の負荷抵抗は下記の通りです。 ･PHONES(L,R) ： 40 Ω ･その他出力： 10k Ω 特に指定の無い場合、ツマミ類は以下のように設定してください。 ･CH (1-2) INPUT H･P･F switch GAIN Trim MAX(-60dBu) HI, MID, LO EQ Gain control CENTER AUX Level control PRE(左廻し切り)
  • Page 22 MG10/2 表 4.2.2 [dBu] INSERT OUT INPUT INPUT Level Gain REC OUT L REC OUT R 1-4/8 -12 ± 2 Mic 1, 2 – – CH INSERT IN 1 Unspecified – +4.2± 2 +4.2± 2 CH INSERT IN 2 Unspecified –...
  • Page 23 MG10/2 4.5 チャンネル EQ 変化特性 4.2 の状態で、INPUT の LO，MID，HI をそれぞれ動かした時、CH INPUT 及び ST CH INPUT L は ST L OUT で、ST CH INPUT R は ST R OUT で得られる各周波数における出力レベルは、EQ gain control センタークリック位置の出力レベル を基準として［表 4.5.1］の範囲内であることを確認します。 指定周波数において範囲内の出力レベルが得られない場合は、印加周波数を指定周波数の± 20% の範囲で変化させ、 ［表 4.5.1］の変化幅が得られることを確認します。 表 4.5.1 ［dB］...
  • Page 24 MG10/2 4.10 最大出力 4.9 の状態で ST L OUT,ST R OUT,AUX1 OUT,AUX2 OUT,C-R OUT に +20dBu 歪率 1% 以下の出力が得られることを確認 します。 PHONES（L，R）に +7.5dBu 歪率 1% 以下の出力が得られることを確認します。 ST L OUT,ST R OUT 測定時は、PAN または BAL control をそれぞれ L,R に回しきってください。 C-R OUT, PHONE 測定時は、C-R/PHONE control を MAX にしてください。...

  • Page 25: Parts List

    MIXING CONSOLE PARTS LIST （目次） CONTENTS （総組立） OVERALL ASSEMBLY ..........2 （電気部品） ELECTRICAL PARTS ........4-17 Notes : DESTINATION ABBREVIATIONS A : Australian model M : South African model B : British model O : Chinese model C : Canadian model Q : South-east Asia model D : German model T : Taiwan model...
  • Page 26 MG10/2 （総組立） OVERALL ASSEMBLY Meter reflector （リフレクターMETER） Downloaded from www.Manualslib.com manuals search engine...
  • Page 27 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK OVERALL ASSEMBLY 総 組 立 MG10/2 (V981930) V 9 7 3 7 3 0 0 Circuit Board MAIN シ ー ト Ｍ Ａ Ｉ Ｎ WA595400 Connector 3P SCMI405MOS3N000 コ...
  • Page 28 MG10/2 （電気部品） ELECTRICAL PARTS PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK ELECTRICAL PARTS 電 気 部 品 MG10/2 V 9 7 3 7 3 0 0 Circuit Board MAIN シ ー ト Ｍ Ａ Ｉ Ｎ (X3234B0)
  • Page 29 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK C211 V 9 7 2 1 5 0 0 Ceramic Capacitor (chip) 100P 50V K 0603 チ ッ プ セ ラ C212 V 9 7 2 0 9 0 0...
  • Page 30 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK C347 VV062400 Mylar Capacitor 0.047 50V J マ イ ラ ー コ ン C348 V 9 7 2 1 5 0 0 Ceramic Capacitor (chip) 100P 50V K 0603 チ...
  • Page 31 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK C503 V 9 7 2 1 5 0 0 Ceramic Capacitor (chip) 100P 50V K 0603 チ ッ プ セ ラ -506 V 9 7 2 1 5 0 0...
  • Page 32 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK C705 V 9 7 2 1 5 0 0 Ceramic Capacitor (chip) 100P 50V K 0603 チ ッ プ セ ラ -708 V 9 7 2 1 5 0 0...
  • Page 33 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK VN771700 Diode D1NS4 ダ イ オ ー ド V 9 9 2 1 6 0 0 Diode 1N4004 ダ イ オ ー ド D301 VT332900 Diode 1SS355 TE-17 ダ...
  • Page 34 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK LD301 V 9 7 9 0 4 0 0 LED Red HFR203PJ-3-00 Ｌ Ｅ Ｄ PEAK 3/4 LD401 V 9 7 9 0 4 0 0 LED Red HFR203PJ-3-00 Ｌ...
  • Page 35 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R110 V 9 7 0 9 9 0 0 Carbon Resistor (chip) 10 0.1 J チ ッ プ 抵 抗 R111 V 9 7 1 9 3 0 0...
  • Page 36 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R220 V 9 7 1 8 1 0 0 Metal Film Resistor (chip) 3.9K 1/16 D チ ッ プ 金 被 抵 抗 R221 V 9 7 1 9 0 0 0...
  • Page 37 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R334 V 9 7 1 6 6 0 0 Carbon Resistor (chip) 220K 0.1 J チ ッ プ 抵 抗 R335 V 9 7 1 4 0 0 0 Carbon Resistor (chip) 10K 0.1 J...
  • Page 38 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R432 V 9 7 0 9 9 0 0 Carbon Resistor (chip) 10 0.1 J チ ッ プ 抵 抗 R433 V 9 7 1 6 6 0 0 Carbon Resistor (chip) 220K 0.1 J...
  • Page 39 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R529 V 9 7 1 1 3 0 0 Carbon Resistor (chip) 220 0.1 J チ ッ プ 抵 抗 R530 V 9 7 1 1 3 0 0 Carbon Resistor (chip) 220 0.1 J...
  • Page 40 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R717 V 9 7 1 3 8 0 0 Carbon Resistor (chip) 8.2K 0.1 J チ ッ プ 抵 抗 R718 V 9 7 1 5 3 0 0 Carbon Resistor (chip) 36K 0.1 J...
  • Page 41 MG10/2 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK -882 V 9 7 3 3 2 0 0 Carbon Resistor 1.5K 1/8 J カ ー ボ ン 抵 抗 R883 VV058500 Flame Proof C. Resistor 10.0 1/4 J 不...

  • Page 42: Circuit Diagram

    MIXING CONSOLE CIRCUIT DIAGRAM （目次） CONTENTS & LEVEL DIAGRAM BLOCK DIAGRAM （ブロック図＆レベルダイアグラム） ........3 （総回路図） OVERALL CIRCUIT DIAGRAM MAIN ................4-7 Notation for Circuit Diagrams （回路図表記上の注意） （シート間コネクタの読み方について） 1. How to identify inter-sheet connectors to page 6: K8 The page number indicates the destination page. Signal name （ページNo.は信号の行先ページを示します。）...
  • Page 43 BLOCK DIAGRAM & LEVEL DIAGRAM MG10/2 SW102 MAIN +48V JK101, 201 PHANTOM LD102 [-60dBu~-16dBu] IC101, 201 (8P) IC802a (8P) VR801 IC804a (8P) IC103 (8P) SW101, 201 JK802 LD101, 201 CH IN VR107, 207 VR105, 205 PEAK CH1-2 JK102, 202 IC202 (8P)
  • Page 44 OVERALL CIRCUIT DIAGRAM 1/4 (MAIN) MG10/2 PHANTOM+48V MAIN to Page 6: K8 LEVEL to Page 6: J8 GAIN OP AMP to Page 6: H8 OP AMP OP AMP to Page 6: I8 MONO CH1 HIGH LINE OP AMP PEAK INSERT I/O...
  • Page 45 OVERALL CIRCUIT DIAGRAM 2/4 (MAIN) MG10/2 MAIN HIGH to Page 6: K8 OP AMP to Page 6: J8 ST CH OP AMP OP AMP CH7 (L)/CH8 (R) to Page 6: H8 OP AMP to Page 6: I8 OP AMP OP AMP...
  • Page 46 OVERALL CIRCUIT DIAGRAM 3/4 (MAIN) MG10/2 MAIN LED DRIVER OP AMP OP AMP OP AMP OP AMP LED DRIVER OP AMP OP AMP OP AMP OP AMP ( セ ) : Ceramic Capacitor (セラミックコンデンサー) from Page 4: A1, from Page 4: A1,...
  • Page 47 OVERALL CIRCUIT DIAGRAM 4/4 (MAIN) MG10/2 MAIN REGULATOR +15V 1A 250V X 2 ON/STANDBY (POWER) REGULATOR -15V AC ADAPTOR REGULATOR +12V NJM7915FA(XD854A00) NJM7815FA(XD853A00) REGULATOR +15V REGULATOR -15V REGULATOR +5V 1: OUTPUT 1: OUTPUT 2: COMMON 2: INPUT 3: COMMON 3: INPUT...
