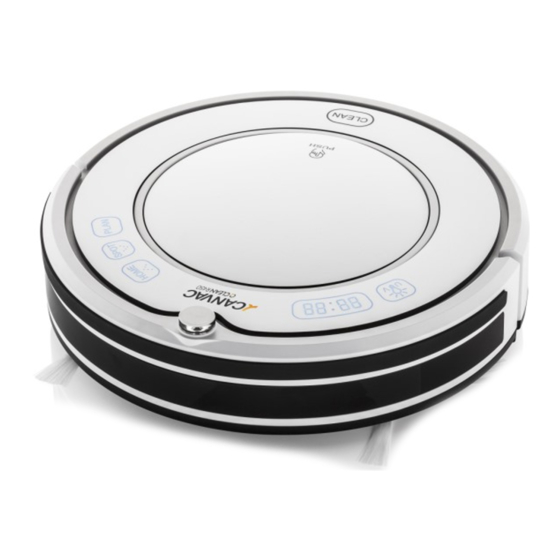

CANVAC Q CLEAN R400/450
Bruksanvisning
SE
User manual
GB
Manual
DK
Bruksanvisning
NO
Manuaalinen
FI
Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk.
Before using this product, please read the user manual carefully. Save the user manual for future reference.
Robotdammsugare
Robot vacuum cleaner
Käsikirja saatavilla suomeksi osoitteessa www.canvac.se/fi
Manual på dansk er på www.canvac.se/dk
Manual på norsk er på www.canvac.se/no
s 2
s 22
Advertisement
Chapters
Table of Contents
Related Manuals for CANVAC Q CLEAN R400
Summary of Contents for CANVAC Q CLEAN R400
- Page 1 Robot vacuum cleaner Bruksanvisning User manual s 22 Manual Manual på dansk er på www.canvac.se/dk Bruksanvisning Manual på norsk er på www.canvac.se/no Manuaalinen Käsikirja saatavilla suomeksi osoitteessa www.canvac.se/fi Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk.
-
Page 2: Table Of Contents
GRATULERAR TILL DIN NYA CANVAC Q CLEAN R400/450 ROBOTDAMMSUGARE! INNEHÅLL Säkerhetsinstruktioner Produktegenskaper Produktens delar Huvudenhet och tillbehör Robotdammsugarens uppbyggnad Laddstation och rumsavgränsare Användning av produkten Kom-igång Batteriladdning Display på enheten Fjärrkontroll Start/Standby/Viloläge Programering av städtid Städprogram Användning av rumsavgränsare Underhåll av produkten Rengöring av sidoborstar... -
Page 3: Säkerhetsinstruktioner
SÄKERHETSINSTRUKTIONER Innan du använder denna produkt, läs nedanstående säkerhetsinstruktioner och vidta alla normala försiktighetsåtgärder. • Läs denna bruksanvisning noggrant och fullständigt innan du använder produkten. • Spara denna bruksanvisning. • Eventuella åtgärder som inte motsvarar vad som beskrivs i denna bruksanvisning kan leda till skador på... -
Page 4: Produktegenskaper
Kraftfullt sug istället för roterande borste Canvac Q Clean R400/450 har ett effektivt sugmunstycke i mitten istället för en roterande borste som lätt kan trassla in sig och fastna. Med de båda sidoborstarna och sugfunktionen når den effektivt in i alla hörn. -
Page 5: Produktens Delar
PRODUKTENS DELAR HUVUDENHET OCH TILLBEHÖR Beskrivning Antal Huvudenhet Laddstation Fjärrkontroll (inkl. batteri) Rumsavgränsare 1*, 2** Rengöringsverktyg Extra sidoborstar Bruksanvisning Extra HEPA-filter Mopptillsats Nätadapter *Gäller Canvac Q Clean R400 **Gäller Canvac Q Clean R450... -
Page 6: Robotdammsugarens Uppbyggnad
ROBOTDAMMSUGARENS UPPBYGGNAD Mottagarfönster för IR-fjärrkontroll Stötfångare Huvudkåpa Lock Noshjul Stift för automatisk laddning Vänster sidoborste Höger sidoborste Batterilock Insugningsöppning Vänster hjulmodul Höger hjulmodul Bottenplatta Strömbrytare UV - lampa (Canvac Q Clean R450) Lock Dammbehållare Uttag nätadapter Primärfilter HEPA-filterhållare HEPA-filter Dammbehållare... -
Page 7: Laddstation Och Rumsavgränsare
LADDSTATION & RUMSAVGRÄNSARE Kontrollampa IR-sändarfönster Övre kåpa Stötfångare Laddningskontakter Uttag för nät adapter Strömbrytare IR-sändarfönster Kontrollampa Fönster för spärrstråle Sidokåpa Bottenplatta INSTALLATION AV BATTERIER I RUMSAVGRÄNSAREN 1. Lyft av locket på 2. Sätt i två R20/D-batterier i 3. För in lockets klackar rumsavgränsaren. -
Page 8: Användning Av Produkten
ANVÄNDNING AV PRODUKTEN KOM-IGÅNG Batteriladdning A. Laddstationens placering Placera laddstationen mot en vägg och se till att det inte finns några hinder inom 1 meter åt vardera sidan och ca 2 meter framför laddstationen. B. Slå på strömbrytaren på robotdammsugarens undersida Displayen kommer då... -
Page 9: Display På Enheten
DISPLAY PÅ ENHETEN – R400/R450 LED-panel Visar tid, laddstatus och eventuella felkoder med bokstäver, siffror och grafik. Strömbrytare för UV-ljus Tryck på knappen för att aktivera det bakteriedödande UV-ljuset när roboten är i standbyläge. Autoladdning/Stega framåt I normalläge aktiverar du automatisk laddning med denna knapp – roboten söker själv upp laddstationen. -
Page 10: Fjärrkontroll
FJÄRRKONTROLL LCD-display Riktningsknappar ON/OFF – Ström av/på PLAN – Timer HOME – Autoladdningsknapp MODE – Val av städfunktion CLK – Klockinställning SPOT – Intensivstädning Använd fjärrkontrollen precis som du gör med din TV – slå på roboten och peka mot roboten med fjärrkontrollen för att styra den. - Page 11 MODE Val av städfunktion (6) För val av städprogram, tryck på MODE under drift en eller flera gånger tills det program du önskar visas i displayen. 1: Städning i spiralmönster, 2: automatisk städning, 3: kantstädning, 4: städning i S-mönster. PLAN Timer (4) Programmering: Tryck på...
-
Page 12: Start/Standby/Viloläge
START/STANDBY/VILOLÄGE Start A. Kontrollera att strömbrytaren på undersidan är påslagen. B. Tryck på CLEAN på robotens ovansida två gånger eller på ON/OFF tre gånger på fjärrkontrollen för att börja städa. Standby För att ställa roboten i standbyläge när den är igång, tryck på CLEAN på robotens ovansida eller på... - Page 13 Programmering via fjärrkontrollen Obs! När du programmerar städtid via fjärrkontrollen ställer du in en fördröjning i förhållande till robotdammsugarens klockinställning, d v s inte den exakta tidpunkten. Exempel: Robotens klocka visar 09:00, du vill att den ska börja städa kl 10:30 varje dag. Då ställer du via fjärrkontrollen in 1:30.
-
Page 14: Städprogram
STÄDPROGRAM Automatisk städning I detta läge städar robotdammsugaren rummet automatiskt och anpassar sitt städ- mönster till omgivningarna. Detta läge är i de flesta fall det enda du behöver använda. Tryck på ON/OFF på fjärrkontrollen eller CLEAN på maskinens ovansida för att starta automatisk städning. -
Page 15: Användning Av Rumsavgränsare
Kantstädning (Kan endast aktiveras via fjärrkontrollen) När robotdammsugaren är i arbetsläge, tryck på MODE för att välja läge 3 för kantstädning. Robotdammsugaren följer då i första hand kanter i rummet. Städning i S-mönster (Kan endast aktiveras via fjärrkontrollen) När robotdammsugaren är i arbetsläge, tryck på... -
Page 16: Underhåll Av Produkten
UNDERHÅLL AV PRODUKTEN RENGÖRING AV SIDOBORSTARNA A. Kontrollera att borstarna inte är skadade eller att främmande föremål har fastnat i dem. B. Rengör borstarna med en trasa eller liknande. C. Har borstarna blivit lätt deformerade – doppa dem i varmt vatten i fem sekunder, så återtar de sin ursprungliga form. -
Page 17: Rengöring Av Hjul, Sensorer, Autoladdningssensorer Och Insugsöppning
(Gäller Canvac Q Clean R450) Fäst den självhäftande mopptillsatsen på robotdamm- sugarens undersida som visas i figuren. När den blivit smutsig kan den enkelt bytas ut (finns hos din Canvac- återförsäljare). Obs! Akta sensorerna för fukt och lösningsmedel – våttorka inte! -
Page 18: Felsökning
FELSÖKNINGSSCHEMA Felkod Felkälla Lösning E000 Alla sensorer OK E001 Vänster sensor undertill Rengör sensorn E002 Övre vänstra sensorn undertill Rengör sensorn E003 Övre högra sensorn undertill Rengör sensorn E008 Höger sensor undertilll Rengör sensorn E00F Alla sensorer undertill Rengör sensorn E010 Vänster IR-sensor i stötfångare Rengör stötfångarens lins... -
Page 19: Teknisk Information
TEKNISK INFORMATION R400/450 Canvac Q Clean R400/450 Diameter 340 mm Höjd 90 mm Vikt 3,0 kg Matningsspänning 14,4 V Batteri NiMH 2000 mAh Dammbehållarvolym 0,5 l Laddning Automatisk eller manuell Driftläge Auto, Punkt, Kant, S-städ, Timer Laddningstid 200–300 minuter Funktionstid... - Page 22 Programming cleaning time Cleaning programmes Using the virtual wall Maintaining the product Cleaning the side brushes Cleaning the dust holder and filter Cleaning the wheels, sensors and suction opening Easy-fit mop (Canvac Q Clean R450) Replacing the battery Troubleshooting Troubleshooting Tecnical data...
-
Page 23: Safety Instructions
SAFETY INSTRUCTIONS Before you use this product, please read the safety instructions below and take all the usual precautions. • Read this user manual carefully and completely before you use the product. • Save this user manual. • Any use or actions that do not correspond to what is set out in this user manual may lead to damage or injury. -
Page 24: Product Features
Powerful suction instead of a rotating brush Instead of a rotating brush that can easily clog and jam, the Canvac QClean R400/450 has an efficient suction nozzle located centrally in its base. Thanks to this and the two side brushes, every... -
Page 25: Components
MAIN UNIT AND ACCESSORIES Description Quantity Main unit Charging station Remote control (including batteries) Virtual wall 1*, 2** Cleaning tool Extra side brushes User manual Extra HEPA filter Easy-fit mop Mains adapter *Canvac Q Clean R400 **Canvac Q Clean R450... -
Page 26: Design
Left side brush Right side brush Battery lid Suction opening Left wheel module Right wheel module Base plate Power switch UV light (Canvac Q Clean R450) Dust holder Mains adapter socket Primary filter HEPA filter holder HEPA filter Dust holder... -
Page 27: Charging Station And Virtual Wall
CHARGING STATION AND VIRTUAL WALL Indicator light IR transmission window Upper casing Bumper Charging contacts Mains adapter socket Power switch IR transmission window Indicator light Limiter beam window Side casing Base plate INSTALLING BATTERIES IN THE VIRTUAL WALL 1. Lift the lid off the virtual 2. -
Page 28: Using The Product
C. If the robot is not to be used for a long time: fully charge the battery, put the power switch into the OFF position and store the robot in a dry and cool place. Starting the robot vacuum cleaner (Canvac QCLEAN R450) A. Check that the power switch on the underside is in the ON position. -
Page 29: The Unit's Display
R400/R450 DISPLAY LED-panel Shows time, charging status and any fault codes (letters, digits and graphics are used). UV light switch With the robot in standby mode, press the button to activate the bacteria-killing UV light. Auto-charging/Forwards menu selection In normal mode, this button is used to activate automatic charging (the robot locates the charging station itself). -
Page 30: Remote Control
REMOTE CONTROL Liquid crystal display (LCD) Direction buttons ON/OFF – Power to the robot PLAN – Timer/schedule HOME – Auto-charging button MODE – Selection of cleaning function CLK – Setting the clock SPOT – Deep cleaning Use the remote control exactly as you do your TV remote control. Switch the robot on and, to control it, point the remote control at the robot. -
Page 31: Start/Standby/Sleep Mode
MODE – Selection of cleaning function (6) To select a cleaning programme, press MODE one or more times (until the desired programme is shown in the display) while the robot is working. 1: Spiral pattern cleaning. 2: Automatic clea- ning. 3: Edge cleaning. 4: S-pattern cleaning. PLAN –... -
Page 32: Programming Cleaning Time
START/STANDBY/SLEEP MODE Start A. Check that the power switch on the underside is in the ON position. B. To start cleaning, press CLEAN on the robot’s top twice or ON/OFF on the remote control three times. Standby When the robot is operating, it can be put into standby mode by pressing CLEAN on the robot’s top or ON/OFF on the remote control. - Page 33 Programming via the remote control NB! When you programme the cleaning time via the remote control, you set a delay in relation to the robot vacuum cleaner’s clock setting (i.e. not the point of time itself). For example: the robot’s clock shows 09:00. You want the robot to start cleaning at 10.30 every day.
-
Page 34: Cleaning Programmes
CLEANING PROGRAMMES Automatic cleaning In this mode, the robot vacuum cleaner cleans the room automatically and adapts its cleaning pattern to the surroundings. In most cases, this is the only mode you need to use. To start automatic cleaning, press ON/OFF on the remote control or CLEAN on the machine’s top. -
Page 35: Using The Virtual Wall
Edge cleaning (Can only be activated via the remote control.) When the robot vacuum cleaner is in operating mode, press MODE and select mode 3 for edge cleaning. The robot vacuum cleaner then primarily follows the edges of the room. S-pattern cleaning (Can only be activated via the remote control.) -
Page 36: Maintaining The Product
MAINTAINING THE PRODUCT CLEANING THE SIDE BRUSHES A. Check that the brushes are not damaged and that no foreign objects have got stuck in them. B. Clean the brushes with a rag or similar. C. If the brushes have become slightly deformed, dip them in warm water for five seconds so that they regain their original shape. -
Page 37: Cleaning The Wheels, Sensors And Suction Opening
CLEANING THE SUCTION OPENING AND THE DUST SENSOR (3) Wipe the surfaces with a soft dry rag or similar. EASY-FIT MOP (4) (Canvac Q Clean R450) As shown in the figure, attach the self-adhering easy-fit mop to the robot vacuum cleaner’s underside. Replacing the mop when it is dirty is easy (mops are available from your Canvac dealer). -
Page 38: Troubleshooting
TROUBLESHOOTING Fault code Fault source Solution E000 All sensors OK E001 Left sensor underneath Clean the sensor E002 Upper left sensor underneath Clean the sensor E003 Upper right sensor underneath Clean the sensor E008 Right sensor underneath Clean the sensor E00F All sensors underneath Clean the sensor... -
Page 39: Tecnical Data
TECHNICAL DATA R400/450 Canvac Q Clean R400/450 Diameter 340 mm Height 90 mm Weight 3.0 kg Supply voltage 14.4 V Battery NiMH 2000 mAh Dust holder volume 0.5 litres Charging Automatic or manual Operating modes Auto, Spot, Edge, S-cleaning, Timer (schedule) Charging time 200 –... - Page 40 ÅRS GARANTI ÅRS CANVAC CANVAC GARANTI QUALITY QUALITY 2 års Canvac kvalitetsgaranti gäller för konsument. Omfattar ej förbrukningsdelar som borstar, batterier med mera. Canvac’s quality guarantee protects consumers for 2 years. Consumables such as brushes, batteries, etc. are not covered.
