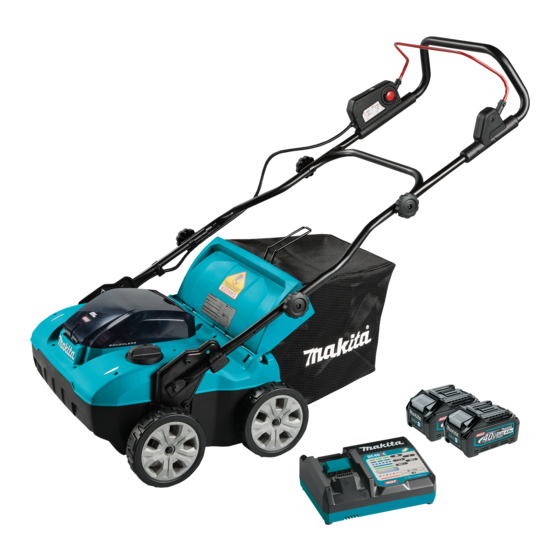

- Page 1 INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES Cordless Scarifier Escarificador Inalámbrico GVU01 IMPORTANT: Read Before Using. IMPORTANTE: Lea antes de usar.
-
Page 2: Specifications
ENGLISH (Original instructions) SPECIFICATIONS Model: GVU01 Working width 380 mm (15″) No load speed 3,200 /min Part number of replacement Vertical cutter 1913J5-0 scarifier blades Thatching blades 1913J7-6 Dimensions during operation L: 1,020 mm to 1,240 mm (40-1/4″ to 48-3/4″) (L x W x H) W: 680 mm (26-3/4″) H: 915 mm to 1,155 mm (36″... - Page 3 Do not abuse the cord. Never use the cord for Power tool use and care carrying, pulling or unplugging the power tool. Do not force the power tool. Use the correct Keep cord away from heat, oil, sharp edges power tool for your application. The correct or moving parts.
- Page 4 Do not use a battery pack or tool that is dam- 10. Do not operate the machine in wet grass. Walk, aged or modified. Damaged or modified batteries never run. This reduces the risk of slipping and falling which may result in personal injury. may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.
- Page 5 Training Keep hands and feet away from cutting area. Keep clear of the discharge opening at all This machine is capable of amputating hands times. and feet and throwing objects. Failure to observe the following safety instructions If the machine strikes a foreign object, follow could result in serious injury or death.
- Page 6 23. Avoid using the machine in bad weather Disconnect the battery pack from the machine conditions especially when there is a risk of before making any adjustments, changing lightning. accessories, or storing machine. Such preven- tive safety measures reduce the risk of starting the 24.
- Page 7 12. Use the batteries only with the products specified by Makita. Installing the batteries to non-compliant products may result in a fire, exces- revolutions or reciprocation per minute sive heat, explosion, or leak of electrolyte.
-
Page 8: Installing The Handle
Perform the same procedure on the other side. have been altered, may result in the battery bursting causing fires, personal injury and damage. It will also void the Makita warranty for the Makita tool and charger. Tips for maintaining maximum... - Page 9 Align the hole in the middle handle with the Installing or removing the grass hole in the upper handle, then insert the bolt from the basket inside, and then tighten the thumb nut from the outside. Perform the same procedure on the other side. To install the grass basket, follow the steps below.
-
Page 10: Functional Description
Installing or removing battery cartridge FUNCTIONAL DESCRIPTION CAUTION: Always switch off the machine before installing or removing of the battery cartridge. CAUTION: Always be sure that the machine CAUTION: Hold the machine and the battery is switched off and the battery cartridges are cartridge firmly when installing or removing bat- removed before adjusting or checking function on tery cartridge. -
Page 11: Overload Protection
► 1. Indicator lamps 2. Check button Let the machine and battery(ies) cool down. If no improvement can be found by restoring protection system, then contact your local Makita Service Center. NOTICE: If the machine stops due to a cause not described above, refer to the section for troubleshooting. -
Page 12: Main Power Switch
Makita Authorized Service Center. Install the battery cartridges, and then close the battery cover. NOTE: Depending on the conditions of use and the Press the main power switch. - Page 13 To adjust the working depth, turn off the machine, and NOTE: When you turn the adjusting dial to the right then turn the adjusting dial while pressing the lock-off and set it to the lower scale of the machine, the work- button.
-
Page 14: Electronic Function
Electric brake This machine is equipped with an electric brake. If the machine consistently fails to quickly stop the scarifier blades after releasing the switch lever, have the machine serviced at Makita Authorized Service Center. OPERATION Operating the machine Fig.17... -
Page 15: Maintenance
To maintain product SAFETY and RELIABILITY, repairs, any other maintenance or adjustment should be performed by Makita Authorized or Factory Service Centers, always using Makita replacement parts. Maintenance Remove all the battery cartridges, and then close the battery cover. -
Page 16: Carrying The Machine
Pour water toward the bottom of the machine to Storing which the scarifier blades are attached. Store the machine indoors in a cool, dry and locked place. Do not store the machine in locations where the temperature may reach or exceed 40 °C (104 °F). Remove all the battery cartridges. - Page 17 Loosen the thumb nuts on both sides of the upper handle. Removing or installing the scarifier blades WARNING: The scarifier blades coast for a few seconds after releasing the switch lever. Do not start any operation until the blades come to a complete stop.
- Page 18 Installing the scarifier blades Lift the scarifier blades upward slightly, and then remove the scarifier blades from the machine. WARNING: When you replace the scarifier blades, always follow the instructions provided in this manual. WARNING: Tighten the bolts clockwise firmly to secure the scarifier blades.
-
Page 19: Troubleshooting
Before asking for repairs, conduct your own inspection first. If you find a problem that is not explained in the manual, do not attempt to disassemble the machine. Instead, ask Makita Authorized Service Centers, always using Makita replacement parts for repairs. -
Page 20: Especificaciones
ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: GVU01 Amplitud de trabajo 380 mm (15″) Velocidad sin carga 3 200 r/min Número de pieza de las cuchi- Cortadora vertical 1913J5-0 llas escarificadoras de repuesto Cuchillas para corte de paja 1913J7-6 Dimensiones durante la operación La: 1 020 mm a 1 240 mm (40-1/4″... - Page 21 Seguridad eléctrica Retire cualquier llave de ajuste o llave de apriete antes de encender la herramienta. Una Las clavijas de conexión de las herramientas llave de ajuste o llave de apriete que haya sido eléctricas deberán encajar perfectamente en la dejada puesta en una parte giratoria de la herra- toma de corriente.
- Page 22 Mantenga las herramientas de corte limpias Servicio y filosas. Si recibe un mantenimiento adecuado Haga que una persona calificada repare la y tiene los bordes afilados, es probable que la herramienta eléctrica utilizando sólo piezas de herramienta se atasque menos y sea más fácil repuesto idénticas.
-
Page 23: Lea Todas Las Instrucciones
12. Cuando trabaje en pendientes, asegúrese Capacitación siempre de pisar firmemente y de frente Esta máquina es capaz de amputar las manos a éstas, nunca arriba ni abajo, y de tener y los pies, así como de lanzar objetos. El no extrema precaución al cambiar de dirección. - Page 24 No utilice el aparato donde no alcance - 16. Utilice la máquina solamente a la luz del día Mantenga los pies sobre suelo firme y el equilibrio o en buenas condiciones de iluminación artificial. en todo momento. No opere la máquina cerca de desniveles, zanjas o diques.
- Page 25 Mantenga apretadas todas las tuercas, pernos y No utilice un paquete de baterías o una herra- tornillos para asegurar que el equipo se encuen- mienta que esté dañado/dañada o haya sido tre en condiciones seguras de operación. modificado/modificada. Las baterías dañadas o modificadas podrían comportarse de manera Nunca quite ni altere los dispositivos de impredecible causando un incendio, explosión...
- Page 26 No reemplace la batería con las manos Instrucciones importantes de mojadas. seguridad para el cartucho de 12. Evite los entornos peligrosos. No utilice la batería máquina en lugares húmedos o mojados ni la exponga a la lluvia. El agua que ingrese a la máquina incrementará...
-
Page 27: Montaje
Makita, o de baterías alteradas, puede ocasio- nar que las baterías exploten causando un incendio, lesiones personales y daños. Asimismo, esto inva- lidará la garantía de Makita para la herramienta y el cargador Makita. Consejos para alargar al máximo la vida útil de la batería... - Page 28 Alinee el orificio del mango medio con el orificio Instalación o remoción del canasto del mango superior, a continuación inserte el perno para césped por el interior, luego apriete la tuerca de mariposa por el exterior. Realice el mismo procedimiento en el otro Para instalar el canasto para césped, siga los pasos a lado.
-
Page 29: Descripción Del Funcionamiento
Instalación o extracción del DESCRIPCIÓN DEL cartucho de batería FUNCIONAMIENTO PRECAUCIÓN: Apague siempre la máquina antes de instalar o extraer el cartucho de batería. PRECAUCIÓN: Asegúrese siempre de que la máquina esté apagada y que los cartuchos de PRECAUCIÓN: Sujete la máquina y el cartu- batería hayan sido extraídos antes de realizar cho de batería con firmeza al colocar o quitar el cualquier ajuste o revisión del funcionamiento de... -
Page 30: Protección Contra Sobrecarga
Jale hacia arriba la palanca de bloqueo y abra la protección, comuníquese con su centro local de servi- cubierta de la batería. cio Makita. Jale el cartucho de batería para extraerlo de la AVISO: Si la máquina se detiene debido a una máquina mientras desliza el botón en la parte delantera... - Page 31 Esta máquina está equipada con el botón interruptor. Si observa alguna anomalía con el botón interruptor, detenga la operación de inmediato y llévelo a su centro de servicio autorizado Makita más cercano para su inspección. Instale los cartuchos de batería, y luego cierre la cubierta de la batería.
-
Page 32: Ajuste De La Profundidad De Trabajo
Oprima el interruptor de alimentación principal. La profundidad de trabajo puede ajustarse en un rango entre -12 mm (-15/32″) y 5 mm (3/16″). NOTA: La luz indicadora de alimentación principal Cuando gira el selector de ajuste a la posición más a la parpadea en verde si oprime el interruptor de alimen- izquierda, la profundidad de trabajo se convierte en la tación principal mientras tira de la palanca interrup-... - Page 33 Makita. Fig.17 ► 1. Mango inferior 2. Perilla NOTA: Cuando tira de la perilla, dar soporte al mango facilita liberar el pasador de bloqueo.
-
Page 34: Operación De La Máquina
OPERACIÓN NOTA: Cuando trabaje en césped denso, si el acabado se considera deficiente después de la operación, o se encuentra una disminución de la velocidad del motor durante la operación, Operación de la máquina reduzca la velocidad de operación por debajo de lo recomendado en este manual, o ajuste la profundidad de trabajo a una menor. -
Page 35: Mantenimiento
Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, y cualquier otra tarea de man- tenimiento o ajuste deberán ser realizadas en centros de servicio autorizados o de fábrica Makita, empleando siempre repuestos Makita. Mantenimiento Extraiga todos los cartuchos de batería, y luego cierre la cubierta de la batería. - Page 36 Afloje las tuercas de mariposa de ambos lados del Doble el mango superior como se muestra en la mango inferior, y luego pliegue los mangos superior y figura. medio. Fig.27 AVISO: Tenga cuidado de no pellizcar los cables cuando pliegue el mango. Coloque el cesto para césped como se muestra en la figura.
- Page 37 Guía para reemplazar la cortadora Levante las cuchillas escarificadoras ligeramente hacia arriba y luego quite las cuchillas escarificadoras vertical de la máquina. Si las puntas de las cuchillas de la cortadora vertical han alcanzado las líneas de desgaste, reemplace la cortadora vertical por una nueva.
- Page 38 Instalación de las cuchillas escarificadoras ADVERTENCIA: Para reemplazar las cuchi- llas escarificadoras, siempre siga las instruccio- nes proporcionadas en este manual. ADVERTENCIA: Apriete los pernos firme- mente en el sentido de las manecillas del reloj para asegurar las cuchillas escarificadoras. ADVERTENCIA: Asegúrese de que las cuchi- llas escarificadoras y todas las piezas de fijación...
-
Page 39: Resolución De Problemas
Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que no esté explicado en el manual, no intente desarmar la máquina. En vez de esto, solicite la reparación a un centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita. Estado de la anomalía Causa probable (avería) - Page 40 Makita Corporation 3-11-8, Sumiyoshi-cho, 885A42-946 Anjo, Aichi 446-8502 Japan GVU01-1 EN, ESMX 20230615 www.makita.com...
