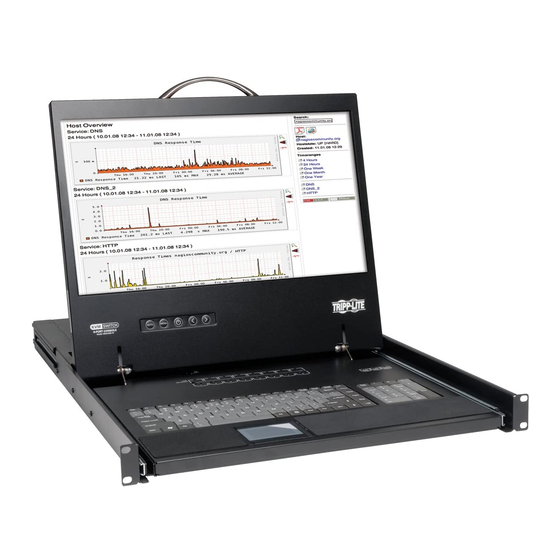

Netcontroller console kvm & rackmount kvm switches
Hide thumbs Also See for B040-008-19:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Quick Start Guide
NetController Console
KVM & Rackmount
KVM Switches
Models: B040-008-19, B040-016-19, B042-004,
B042-008 & B042-016
Español 11 • Français 21
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
1

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite B040-008-19

Summary of Contents for Tripp Lite B040-008-19

  • Page 1 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved.
  • Page 2 3. Mount the rack-mount brackets on the front of the unit to the rack using user-supplied screws. 2-Post Rack Console KVM Switch Rack-Mount Instructions The B040-Series Console KVM Switches can be mounted to a 2-post rack using Tripp Lite’s B019-000 2-Post Rack-Mount Kit (sold separately). See the B019-000 owner’s manual for installation instructions.

  • Page 3: Single Stage Installation

    Note: If you are not using the External VGA Monitor port, you must connect the External VGA Port Terminator to it for the unit to function properly. 5. Using Tripp Lite P780-Series USB/PS2 Combo KVM Cable Kits, connect a computer to an available computer port on the back of the unit.

  • Page 4: Daisy-Chain Installation

    1. Connect the external power supply (B042-Series KVMs) or power cord (B040-Series KVMs) to the Master KVM switch, and then plug it into a Tripp Lite Surge Protector, PDU or Uninterruptible Power Supply (UPS). Note: B040-Series Console KVM Switches can only occupy the first position in a daisy-chain.
  • Page 5 98 ft (30 m)*. 5. Connect the external power supply to the second-level B042-Series KVM Switch and then plug it into a Tripp Lite Surge Protector, PDU or Uninterruptible Power Supply (UPS). Repeat Steps 4 and 5 for any additional KVM switches you are adding, with no more than 16 KVM switches in the entire installation.
  • Page 6 (See the manual CD for details on performing a firmware upgrade.) Notes: • A new hardware version (v2) of B040-008-19 was released in 2019, requiring different firmware from the previous version (v1). The Support tab of the model page on tripplite.com includes a zip folder for v2. It contains an FW Notes file along with the applicable firmware to help you determine which hardware version you have and which firmware to use.

  • Page 7: Kvm Operation

    KVM Operation Ports on the NetController KVM Switches can be accessed via Pushbuttons, Hotkeys or OSD. In addition, the OSD allows you to perform various operations on the KVM switch. To switch to a port via Pushbutton, simply press the Push-button of the port that you wish to access.
  • Page 8 KVM Operation Hotkey Hotkey Command Sequence OSD Procedure Description Open the OSD [Scroll Lock] — Opens the OSD Menu. [Scroll Lock] Menu [Spacebar] Change [Scroll Lock] In the OSD Setup Page, Changes the hotkey preceding the Hotkey [Scroll Lock] highlight the Hotkey setting sequence to [Scroll Lock], Preceding [H], y...
  • Page 9 KVM Operation Hotkey Hotkey Command Sequence OSD Procedure Description OSD Timeout — In the OSD Setup Page, Sets the amount of inactivity highlight the OSD Timeout time before the OSD is closed. setting and use the [→] and The default is 30 seconds. [←] keys to choose a time frame between 00 and 95 seconds, with intervals of...

  • Page 10: Warranty And Product Registration

    Warranty can only be obtained by your delivering or shipping the product (with all shipping or delivery charges prepaid) to: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; USA. Seller will pay return shipping charges. Visit tripplite.com/support before sending any equipment back for repair.

  • Page 11: Guía De Inicio Rápido

    KVM NetController Modelos: B040-008-19, B040-016-19, B042-004, B042-008 y B042-016 English 1 • Français 21 1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados.
  • Page 12 Los multiplexores de consola KVM de la serie B040 pueden montarse en rack de 2 puestos utilizando el Kit para montar en rack de 2 puestos B019-000 de Tripp Lite (se vende por separado). Consulte el manual del propietario del B019-000 para ver las instrucciones de instalación.
  • Page 13 5. Usando el Kit de cables combinados USB/PS2 de la serie P780 de Tripp Lite, conecte una computadora a un puerto disponible en la parte trasera de la unidad. Repita este paso para cada computadora adicional que desee conectar.
  • Page 14 B042) o el cable de alimentación (KVM de la serie B040) al multiplexor KVM maestro y luego, conéctelo a un Supresor de sobretensiones de Tripp Lite, PDU o Suministro de energía ininterrumpible (UPS). Nota: Los multiplexores KVM de la consola de la serie B040 sólo pueden ocupar la primera posición en la conexión en cadena.
  • Page 15 5. Conecte el suministro de alimentación externa al multiplexor de segundo nivel KVM de la serie B042 y luego, conéctelo a un Supresor de sobretensión de Tripp Lite, PDU o Suministro de energía ininterrumpible (UPS). Repita los pasos 4 y 5 para cada multiplexor KVM adicional que agregue, con no más de 16 multiplexores KVM...
  • Page 16 Notas: • Se lanzó una nueva versión de hardware (v2) del B040-008-19 en 2019 y requiere firmware diferente al de la versión anterior (v1). La pestaña de soporte de la página del modelo en tripplite.com incluye una carpeta zip para v2.
  • Page 17 Funcionamiento del KVM Se puede acceder a los puertos de los multiplexores KVM NetController a través de botones interruptores, teclas rápidas u OSD. Además, OSD permite realizar varias operaciones en el multiplexor KVM. Para cambiar de puerto a través de un botón interruptor, sólo presione el botón interruptor del puerto al que desea acceder.
  • Page 18 Funcionamiento del KVM Comando de Secuencia de tecla rápida teclas rápidas Procedimiento OSD Descripción Activar/ [Scroll Lock] — Activa/desactiva la barra de desactivar [Scroll Lock] , [T] títulos. barra de títulos Nota: Esto no afecta a la configuración de la Barra de títulos en el OSD.
  • Page 19 Funcionamiento del KVM Comando de Secuencia de tecla rápida teclas rápidas Procedimiento OSD Descripción Desconexión — En la página de configuración Establece la cantidad de automática OSD, resalte la configuración tiempo de inactividad antes de de Desconexión automática que el usuario se desconecte y utilice las teclas [→] y [←] del multiplexor KVM, y para seleccionar un marco...
  • Page 20 El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un período de un (1) año (modelos B040-008-19 y B040-016-19) o tres (3) años (modelos B040-008-19 y B040-016-19) a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones correspondientes.

  • Page 21: Guide De Démarrage Rapide

    Console KVM NetController et commutateurs KVM à montage sur bâti Modèles: B040-008-19, B040-016-19, B042-004, B042-008 & B042-016 English 1 • Español 11 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d’auteur © 2021 Tripp Lite. Tous droits réservés.
  • Page 22 Le commutateur KVM pour console de la série B040 peut être installé sur un bâti à 2 montants en utilisant l’ensemble de montage sur bâti à 2 montants B019-000 de Tripp Lite (vendus séparément). Voir le guide de l’utilisateur B019-000 pour les instructions d’installation.
  • Page 23 2. Connectez le bloc d’alimentation externe (KVM de la série B042) ou le cordon d’alimentation (KVM de la série B040) à l’unité, puis branchez-le à un suppresseur de surtension Tripp Lite, à une unité de distribution d’alimentation (PDU) ou à un système d’alimentation sans coupure (UPS).
  • Page 24 (KVM de la série B040) au commutateur KVM maître, puis branchez-le dans un suppresseur de surtension de Tripp Lite, une PDU ou un système d’alimentation sans coupure (UPS). Remarque : Les commutateurs KVM pour console de la série B040 ne peuvent occuper que la première position dans une guirlande...
  • Page 25 5. Connectez le bloc d’alimentation externe au commutateur KVM de la série B042 de deuxième niveau puis branchez-le à un suppresseur de surtension de Tripp Lite, à une PDU ou à un système d’alimentation sans coupure (UPS). Répétez les étapes 4 et 5 pour tout commutateur KVM additionnel que vous ajoutez, sans avoir plus de 16 commutateurs KVM sur l’installation en entier.
  • Page 26 à niveau d’un micrologiciel.) Remarques : • Une nouvelle version matérielle (v2) du B040-008-19 a été lancée en 2019, exigeant un micrologiciel différent de la version précédente (v1). L’onglet de soutien de la page du modèle sur tripplite.com inclut un dossier ZIP pour v2.
  • Page 27 Fonctionnement du commutateur KVM Les ports des commutateurs KVM NetController peuvent être accédés via des boutons de commande, des touches rapides ou l’affichage à l’écran (OSD). De plus, l’OSD vous permet d’effectuer diverses opérations sur le commutateur KVM.Pour commuter à un port via un bouton de commande, appuyez simplement sur le bouton de commande du port auquel vous désirez accéder.
  • Page 28 Funcionamiento del KVM Commande à touches Séquence de rapides touches rapides Procédure OSD Description Amorcer un [Scroll Lock] Appuyez sur la touche [F2] Amorce un balayage balayage [Scroll Lock] , [S] lorsque sur une des pages automatique. Pressez une automatique OSD.
  • Page 29 Funcionamiento del KVM Commande à touches Séquence de rapides touches rapides Procédure OSD Description Fermeture — Sur la page de réglage de Règle la période d’inactivité de session l’OSD, sélectionnez le réglage avant que la session de automatique de la fermeture de session l’utilisateur ne soit interrompue, automatique et utilisez les exigeant un mot de passe...

  • Page 30: Garantie

    être obtenue qu’en livrant ou en expédiant le produit (tous les frais d’expédition ou de livraison payés d’avance) à : Tripp Lite, 1111 W. 35th Street, Chicago IL 60609, USA. Le vendeur s’engage à payer les frais d’expédition pour le retour du produit. Visitez tripplite.com/support avant d’envoyer l’équipement pour réparation.
  • Page 32 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-11-125 93-2954_RevD...
