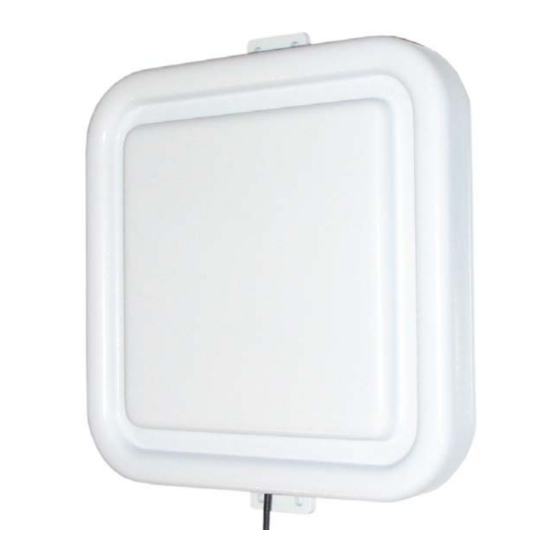

- Page 1 MONTAGE ® OBID i-scan INSTALLATION ID ISC.ANT.U170/170 Type EU Small UHF Antenna (deutsch / english) final public (B) 2009-05-11 M81201-1de-ID-B.doc...
- Page 2 ® OBID i-scan Montage ID ISC.ANT.U170/170 deutsche Version ab Seite 3 english version from page 14 FEIG ELECTRONIC GmbH Seite 2 von 24 M81201-1de-ID-B.doc...
- Page 3 Hinweise jederzeit dankbar. Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun- gen aus. FEIG ELECTRONIC GmbH übernimmt weder Gewähr für die einwandfreie Funktion in system- fremden Umgebungen, noch für die Funktion eines Gesamtsystems, welches die in diesem Dokument be- schriebenen Geräte enthält.
-
Page 4: Table Of Contents
Montage ID ISC.ANT.U170/170 Inhalt Sichereits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen Leistungsmerkmale der Antenne ID ISC.ANT.U170/170 Montage Montage der Antenne mit Halterung (Mounting Set) ..........8 Antennenanschluss ......................9 VSWR Antennendiagramme Technische Daten FEIG ELECTRONIC GmbH Seite 4 von 24 M81201-1de-ID-B.doc... -
Page 5: Sichereits- Und Warnhinweise - Vor Inbetriebnahme Unbedingt Lesen
Obwohl dieses Gerät die zulässigen Grenzwerte für elektromagnetische Felder nicht über- schreitet, sollten Sie einen Mindestabstand von 25 cm zwischen dem Gerät und Ihrem Herz- schrittmacher einhalten und sich nicht für längere Zeit in unmittelbarer Nähe des Geräts bzw. der Antenne aufhalten. FEIG ELECTRONIC GmbH Seite 5 von 24 M81201-1de-ID-B.doc... -
Page 6: Leistungsmerkmale Der Antenne Id Isc.ant.u170/170
Durch die zirkulare Polarisation ist ein Lesen von Transpondern in zwei Ausrichtungen möglich. Die Antenne wurde auf das in Europa für RFID-Applikationen freigegebene Frequenzband opti- miert und ermöglicht in diesem Bereich bestmögliche Leseergebnisse. Frequenz Bezeichnung 865 MHz – 868 MHz Antenne ID ISC.ANT.U170/170 FEIG ELECTRONIC GmbH Seite 6 von 24 M81201-1de-ID-B.doc... -
Page 7: Montage
Die Antenne ist für die Montage auf Wänden oder an Halterungen innerhalb von Gebäuden konzi- piert. Zur Montage dürfen nur die am Gehäuse vorgesehenen Löcher benutzt werden. Eine spe- zielle Halterung zur Montage an Masten oder Stangen kann bei der Firma FEIG ELECTRONIC GmbH bestellt werden. -
Page 8: Montage Der Antenne Mit Halterung (Mounting Set)
Masten oder Stangen möglich. Mit dieser Halterung ist die Antenne in drei Richtungen ver- änderbar. Abbildung 2: Montage der Halterung an der Antenne Bezeichnung Bestell-Nummer ID ISC.ANT.U170/170-MS Mounting Set Antenna UHF 3310.000.00.00 FEIG ELECTRONIC GmbH Seite 8 von 24 M81201-1de-ID-B.doc... -
Page 9: Antennenanschluss
OBID i-scan Montage ID ISC.ANT.U170/170 3.2 Antennenanschluss Zur Verbindung der Antenne mit dem Leser stehen Ihnen 2 fertig konfektionierte Antennenkabel zur Verfügung. Diese können in den Längen 2m und 6m bei der Firma FEIG ELECTRONIC GmbH bezogen werden. Länge Bezeichnung Bestell-Nummer 2 Meter ID ISC.ANT.C2-A UHF Antenna Cable 2m... -
Page 10: Vswr
® OBID i-scan Montage ID ISC.ANT.U170/170 VSWR Abbildung 3: Typisches VSWR der Antenne ID ISC.ANT.U170/170-EU FEIG ELECTRONIC GmbH Seite 10 von 24 M81201-1de-ID-B.doc... -
Page 11: Antennendiagramme
® OBID i-scan Montage ID ISC.ANT.U170/170 Antennendiagramme Abbildung 4: Typisches Antennendiagramm der Antenne ID ISC.ANT.U170/170-EU horizontal Abbildung 5: Typisches Antennendiagramm der Antenne ID ISC.ANT.U170/170-EU vertikal FEIG ELECTRONIC GmbH Seite 11 von 24 M81201-1de-ID-B.doc... -
Page 12: Technische Daten
85° – E-Ebene – H-Ebene 85° • Polarisation Zirkular • VSWR < 1.3:1 • SMA Buchse (50 Ω) Antennenanschluss Umgebungsbedingungen • Temperaturbereich – Betrieb -25°C bis +55°C – Lagerung -25°C bis +80°C FEIG ELECTRONIC GmbH Seite 12 von 24 M81201-1de-ID-B.doc... - Page 13 Mechanische Daten Halterung (Mounting Set) • Material Edelstahl, Stahl verzinkt • Klemmbereich – für Rundprofile ca. 30 mm - 60 mm • ca. 480 g Gewicht • Ausrichtung der Antenne In 3 Achsen veränderbar FEIG ELECTRONIC GmbH Seite 13 von 24 M81201-1de-ID-B.doc...
- Page 14 FEIG ELECTRONIC call explicit attention that devices which are subject of this document are not designed with components and testing methods for a level of reliability suitable for use in or in connection with surgical implants or as critical components in any life support systems whose failure to perform can reasonably be expected to cause significant injury to a human.
- Page 15 ID ISC.ANT.U170/170 Contents Safety Instructions / Warning - Read before start-up ! Performance Features of the antenna ID ISC.ANT.U170/170 Installation Installation with Mounting Set..................19 Antenna cable ......................20 VSWR Antenna pattern Technical Data FEIG ELECTRONIC GmbH Page 15 of 24 M81201-1de-ID-B.doc...
-
Page 16: Safety Instructions / Warning - Read Before Start-Up
Although this device doesn't exceed the valid limits for electromagnetic fields you should keep a minimum distance of 25 cm between the device and your cardiac pacemaker and not stay in an immediate proximity of the device respective the antenna for some time. FEIG ELECTRONIC GmbH Page 16 of 24 M81201-1de-ID-B.doc... -
Page 17: Performance Features Of The Antenna Id Isc.ant.u170/170
The antenna is optimized for the in Europe to RFID applications dedicated UHF frequency band. In this frequency band the antenna offers best possible reading performance. Frequency Description Type 865 MHz – 868 MHz Antenna ID ISC.ANT.U170/170 FEIG ELECTRONIC GmbH Page 17 of 24 M81201-1de-ID-B.doc... -
Page 18: Installation
An optional mounting set is available to simplify the attachment of the antenna to portal structures or poles and can be ordered from FEIG ELECTRONIC GmbH. The preferred mounting direction of the antenna is vertical, with the connection cable towards ground. -
Page 19: Installation With Mounting Set
A special mounting set provides an easy method of mounting of the antenna at a portal, mast, pole or bar. After mounting, the antenna can be changed and positioned at three orientations. Figure 7: Mounting Set with antenna Description Order number ID ISC.ANT.U170/170-MS Mounting Set Antenna UHF 3310.000.00.00 FEIG ELECTRONIC GmbH Page 19 of 24 M81201-1de-ID-B.doc... -
Page 20: Antenna Cable
3.2 Antenna cable There are two antenna cable assemblies available for the extension of the antenna cable. These cable assembly can be ordered by FEIG ELECTRONIC GmbH in a two meter (2 m) or six meter (6 m) version. Length... -
Page 21: Vswr
® OBID i-scan Installation ID ISC.ANT.U170/170 VSWR Figure 8: Typical VSWR of the antenna ID ISC.ANT.U170/170-EU FEIG ELECTRONIC GmbH Page 21 of 24 M81201-1de-ID-B.doc... -
Page 22: Antenna Pattern
® OBID i-scan Installation ID ISC.ANT.U170/170 Antenna pattern Figure 9: Typical antenna pattern of the Antenna ID ISC.ANT.U170/170-EU horizontal Figure 10: Typical antenna pattern of the Antenna ID ISC.ANT.U170/170-EU vertical FEIG ELECTRONIC GmbH Page 22 of 24 M81201-1de-ID-B.doc... -
Page 23: Technical Data
– E-Plane 85° 85° – H-Plane • Polarization Circular • VSWR < 1.3:1 • Antenna connection SMA socket (50Ω) Ambient • Temperature range - Operating -25°C to +55°C - Storage -25°C to +80°C FEIG ELECTRONIC GmbH Page 23 of 24 M81201-1de-ID-B.doc... - Page 24 Mechanical Data Mounting Set • Material stainless steel, steel zinc-plate • clamping zone - circular profile 30 mm - 60 mm • Weight approx. 480 g • alignment of the antenna Adjustable at three orientation FEIG ELECTRONIC GmbH Page 24 of 24 M81201-1de-ID-B.doc...
