H-4203

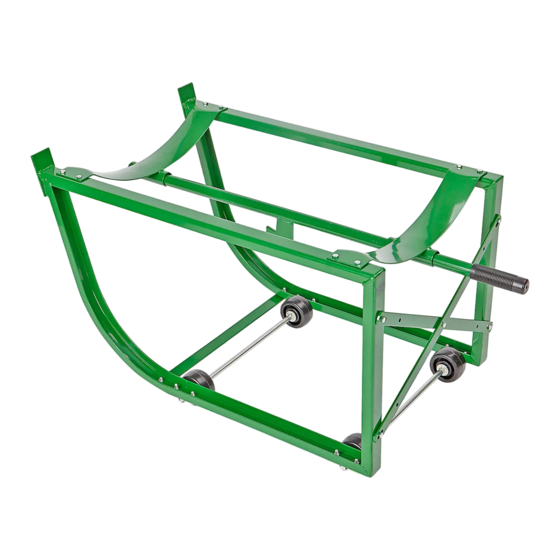

DRUM CRADLE
TOOL NEEDED
3/8" (10mm) Wrench x 2
Tilt Bar
Bottom Spreader Bar
PAGE 1 OF 9
1-800-295-5510
uline.com
Axle x 2
3" Wheel Polyprop. x 4
PARTS
Saddle x 2
Cross Brace x 2
Axle Clip x 4
Bolt x 23
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Side Frame x 2
Nut x 23
Washer x 23
0321 IH-4203
