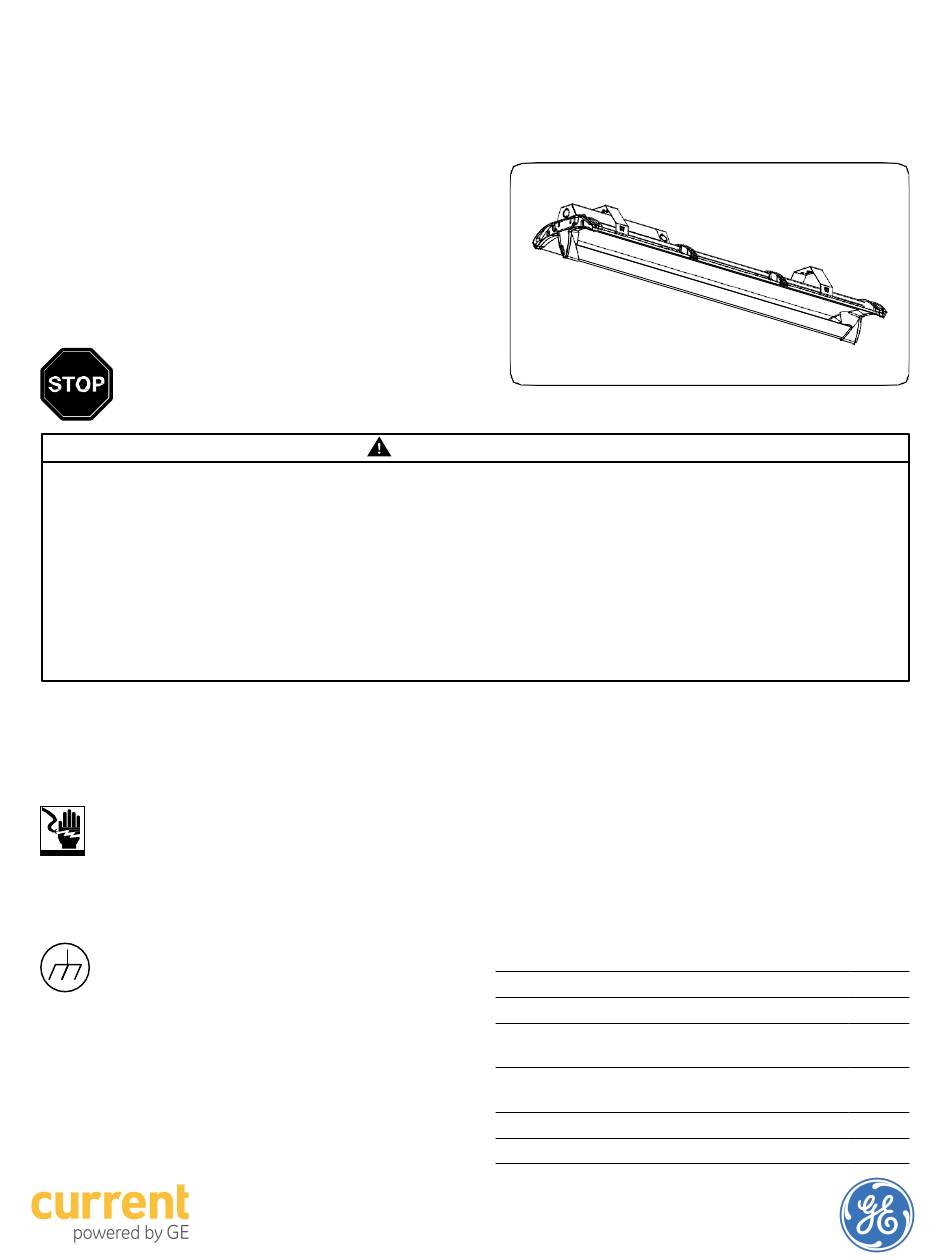

Luminaire LED Lumination
(Séries IS)
Il y a deux types d'appareils:
• Starter (Départ) (gamme ISS)
• En continus(Séries ISC)
• Indépendant (SériesIS1)
Pour une situation générale, utilisez la trousse Starter (Départ).
Si désiré, utilisez l'UGS Starter (Départ).
AVANT DE COMMENCER
Lisez ces instructions entièrement et avec attention.
Notes importantes ci-dessous et à la page 3.
RISK OF ELECTRIC SHOCK
• Turn power off before inspection, installation or removal.
• Properly ground electricalenclosure.
RISK OF ELECTRIC SHOCK
• Follow all NECand local codes.
• Use only UL approved wire for input/output connections.
Minimum size 18 AWGor 14 AWGfor continuous runs.
• When using multi-branch wire circuits with a shared neutral, do not
operate any circuit with the neutral open. Also ensure all neutral connections • Lorsque vous utilisez des circuits câblés à branches multiples avec un
are secure before energizing the circuit. An open neutral can cause an
overvoltage condition at the luminaire power supply.
Conservez ces instructions
À n'utiliser que de la manière prévue par le fabricant.
Si vous avez des questions, contactez le fabricant.
Préparation du câblage électrique
Conditions d'alimentation électrique
Cet appareil DEL doit être alimenté en 100-277
VCA , 50/60 Hz, ou 347 V, 50/60 Hz et protégé par
un disjoncteur de 20 A max. Utilisez un conducteur
d'alimentation de 75°C min. Une alimentation en 347
V ne devrait être fournie aux luminaires qu'avec une
tension code"D".
Instructions de mise à la terre
La mise à la terre et les raccordements de l'ensemble
du système doivent être fait en accord avec l'article
600 du National Electric Code (NEC) et des codes locaux.
WARNING/AVERTISSEMENT
RISQUES DE DÉCHARGESÉLECTRIQUES
• Coupez l'alimentation avant d'inspecter, installer ou déplacer le luminaire.
• Assurez-vous de correctement mettre à la terre le boîtier
d'alimentation électrique.
RISQUES D'INCENDIE
• Respectez tous les codes NEC et codes locaux.
• N'utilisez que des fils approuvés par UL pour les entrées/sorties de
connexion. Taille minimum 18 AWGou 14 AWGpour les rangées continues.
neutre commun, ne mettez aucun circuit en service avec le neutre ouvert.
Assurez-vous également que tous les raccords neutres soit sécurisés avant
de mettre le circuit sous tension. Un neutre ouvert peut causer une condition
de surtension à l'alimentation du luminaire.
Composants fournis:
• Luminaire
• 2 supports de montage
• Capuchon d'extrémité (2 capuchons avec les gammes IS1 et ISS)
Remarque: En général, l'UGS Starter (Départ)n'est pas
nécessaire avec la trousse Starter (Départ).
Outils et composants requis:
• Tournevis hexalobé T15 ou Phillips No 2
• Raccords de conduits homologués UL suivant NEC/CEC pour
conduits dimensions nominales ½ po ou ¾ po
• Connecteurs homologués UL
