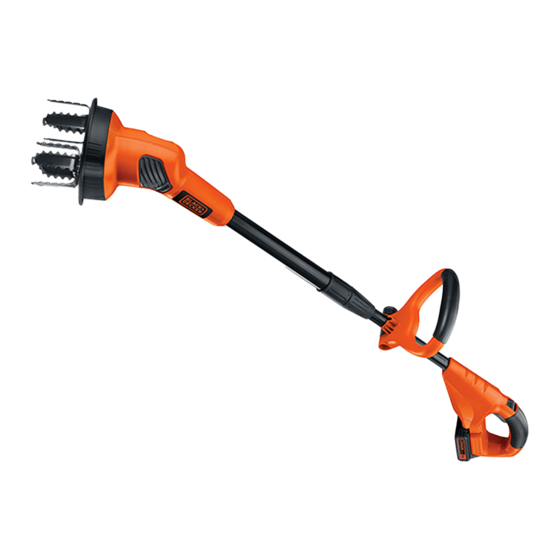

20v MAX* LiThiuM
gARDEn CuLTivAToR
insTRuCTion MAnuAL
CATALog nuMBER
LgC120
Thank you for choosing BLACK+DECKER!
PLEAsE READ BEfoRE RETuRning This PRoDuCT foR Any REAson.
if you have a question or experience a problem with your BLACK+DECKER purchase, go to http://www.blackanddecker.com/instantanswers
if you can't find the answer or do not have access to the internet, call 1-800-544-6986 from 8 a.m. to 5 p.m. EsT Mon. - fri. to speak with an
agent. Please have the catalog number available when you call.
sAvE This MAnuAL foR fuTuRE REfEREnCE.
vEA EL EsPAnoL En LA ConTRAPoRTADA. insTRuCTivo DE oPERACiÓn, CEnTRos DE sERviCio y PÓLiZA DE gARAnTÍA. ADvERTEnCiA: LÉAsE EsTE insTRuCTivo AnTEs DE usAR EL PRoDuCTo.
*Maximum initial battery pack voltage (measured without a workload) is 20 volts. Measured under a workload, nominal voltage is 18.
To register your new product, call 1-800-544-6986 or visit www.BlackandDecker.com/newowner
KEy infoRMATion you shouLD Know:
• Inspect and thoroughly clean your cultivator at the start of each use.
• The blades on this tool are not intended to be sharp. Do not sharpen.
• Make sure area is clear of other persons or pets prior to starting
operation.
• Make sure work area is clear of underground wires and pipes.
