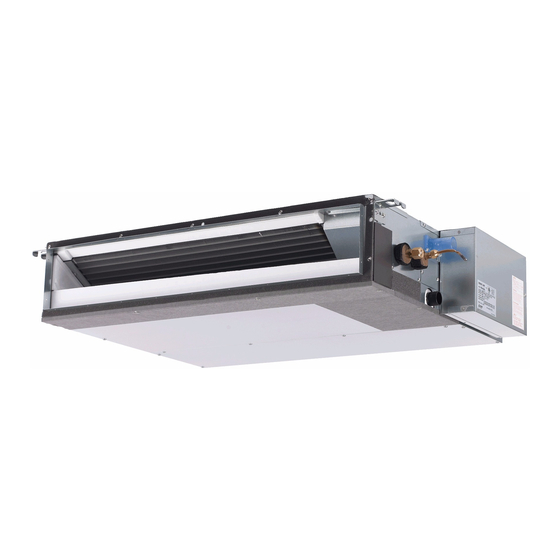

Air-Conditioners
SEZ-KD09,KD12,KD15,KD18NA

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
MANUEL D'UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d'utilisation en entier avant de vous servir du
climatiseur.
KB79K741H01_cover.pm6
1
FOR USER
POUR L'UTILISATEUR
08.9.19, 3:17 PM
English
Français
