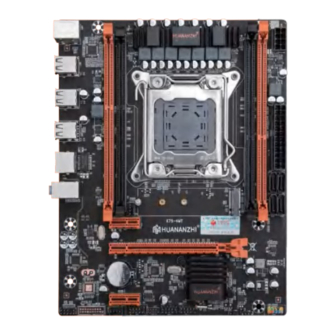

- Page 1 User Manual X79-4MT SZ HUANAN SANXIAN TECHNOLOGY CO.,LTD. WWW.HUANANZHI.COM...
-
Page 2: Table Of Contents
安全信息 目录 此包装中包含的组件有可能静电放电 （ESD） 损坏。 请遵守 以下注意事项， 以确保成功组装计算机 安全信息 ..............确保所有组件连接牢固。 若连接不紧可能会导致计算机 无法识别组件或无法开启 包装说明 ..............拿取主板时为防止静电损坏其配置， 请在拿取主板前通 过接触其它金属物体释放自身的静电 简介 ................ 拿起主板时请手持主板边缘， 避免触及主板的敏感组件 主板图解 在不安装主板时,请将主板放在静电屏蔽容器或防静电垫上 ..............在打开计算机前,确保计算机机箱内的主板或任何位置上 后置I/O面板 ............没有松动的螺丝或金属组件 在安装完成之前不要启动计算机。 否则可能会导致组件 安装与设置 ............永久性损坏以及伤害使用者 在任何安装步骤中,如果您需要帮助,请咨询专业的售后客 驱动程序的安装 ..........服人员 BIOS设置 安装或拆卸计算机任何组件之前,请先关闭电源,并将电源 ............ -
Page 3: 包装说明
以 太 网 ： 1 x Realtek 1000MB/S 以太网 请确认您所购买的主板包装是否完整， 如果有包装损坏或是 任何配件损坏、 短缺的情况， 请尽快联系我们 扩展插槽： 1 x PCIe 3.0 x 16 2 x PCIe 3.0 x 1 1.华南金牌X79-4MT主板一片 1 x M.2 NVME PCIe 3.0 x 4 2242/2262/2280 2.SATA数据线一根 3.I/O后挡板一块 4.用户手册一本 5.保修卡一张... -
Page 4: 主板图解
闪烁 网络数据在使用中 橙色 传输速率 1 Gbps PCI-E X 1 图1-3 LAN端口状态表 PCI-E X 16 PCI-E X 1 前置USB2.0 4针风扇接口 前置音频接口 POWER LED POWER SW 开关机 开机指示灯 HDD LED RESET SW 硬盘指示灯 重启键 图1-1 X79-4MT主板图解 图1-4 音频端口配置 05 主板图解 后置I/O面板 06... -
Page 5: 安装与设置
安装与设置 注意 ！ 请仔细查看主板， 凡有表明 “1” 或是白色粗线标记的接 脚均为1脚位置。 M.2 NVME PCIEx1 PCIEx16 PCIEx1 图2-1 清除CMOS 跳线 图2-4 PCI扩展插槽 MIC+ 麦克风插口 Ground 接地 Vbias麦克风电压 AuD_Vcc(AVCC) 声卡电源 L_R_Out 右声道输出 R_Out Back 右声道输出返回 N.C 不连接 Key 空脚 L_L_Out 左声道输出 L_Out Back 左声道输出返回 硬盘指示灯-电源正极 电源指示灯-电源正极... - Page 6 1. 将内存插槽两端的卡扣往外扳开， 内存条与插槽的凸出位置做对应， 确 定安装的方向 2. 将内存条对准插槽， 按下去 3. 让插槽两端的卡扣自动弹起来 为了正确的将 CPU 放置在主板 图2-9 内存安装 中， LGA2011CPU 的表面有两个 对起点和一个金色三角指示。 金 色三角指示为 Pin1 图2-7 CPU安装 1.用螺丝刀拆除主机箱上的挡板和螺丝 从螺丝底座上移除螺丝 2.安装显卡时需掰一下卡槽的卡头 拧紧旋入长度M.2模块到M.2 3.把显卡插到显卡的卡槽中 接口距离孔的螺丝底座 30 ° 将您的M.2模块以30度角插 入到M.2接口 4.安装到位以后，卡头会自动归位 将螺丝放在您M.2模块的 5.用螺丝把显卡固定在机箱上 后缘缺口上并拧紧到螺丝 6.装好电源线即可 底座 图2 -8 M.2接口安装...
-
Page 7: 驱动程序的安装
在进行此部分驱动程序安装之前， 请您先找到您主板上 SATA 2.0 SATA 2.0 的声卡芯片 （可参考本手册主位标有声卡芯片位置） 看看 是何种型号， 然后根据芯片型号选择对应的驱动程序进 行安装 SATA 2.0 SATA 2.0 3.1 安装声卡驱动程序 （以 HD Audio系列安装为列） 运行 《驱动程序》 ： /X79-4MT Audio/ALC662-32bit_Win7_ 图2 -11 SATA接口 Win8_Win81_Win10_R279/ALC662-64bit_Win7_Win8_ 驱动程序的安装 Win81_Win10_R279.exe 选择 “下一步” 继续 1.驱动程序目录一览： 选择 “完成” ， 系统将自动重启并完成安装 驱动程序目录... -
Page 8: Bios设置
点击 “完成” ， 系统将会自动查找设备完成安装 Main Advanced Chipset Boot Security Save Exit 5.网卡驱动程序的安装 Main 运行 《驱动程序》 ： X79-4MT LAN/Win7_8/setup.exe System Overview(系统信息) 设定日前 时间 软硬盘规格及显示器种类 点击 “下一步” ， 继续 Advanced 选择 “安装” 进行下面的安装 Advanced Settings(高级BIOS功能设置) 选择 “完成” ， 重新启动计算机， 系统将自动查找设备完成安装 设置BIOS提供的特殊功能， 例如病毒警告、 开机引导磁盘 优先等... -
Page 9: Safety Precautions
If you need any assistance in the process of installation， please contact our after-sales customer service or reach us on ..............BIOS Settings HUANANZHI official E-mail:bussiness@huananzhi.com for professional technical support. Prior to installation or disassembly, please switch off the power and pull the power cable from the socket. -
Page 10: Packing
If there is any damage to 2 x PCIe 3.0 x1 packaging or lack of accessories, contact us as soon as 1 x M.2 NVME PCIe 3.0X4 2242/2260/2280 possible. 1.1*HUANANZHI X79-4MT PROMotherboard 2.1*SATA data cable 3.1*I/O shield back plat 4.1* User Manual 5.1*Warranty Card... -
Page 11: 05 Motherboard Diagram
Audio Input Audio output/ USB2.0 Front speaker output 4Pin Fan Interface POWER LED POWER SW JAUDI 开关机 开机指示灯 Microphone input 1-4 Audio Port Configuration RESET SW HDD LED 硬盘指示灯 重启键 1-1 X79-4MT Motherboard illustration 05 Motherboard Diagram Rear I/O Panel 06... -
Page 12: Installation And Settings
Installation And Settings NOTICE ！ please check the motherboard where all pins marked with number “1” or white bold line are position “1” . M.2 NVME PCIEx1 PCIEx16 PCIEx1 2-4 PCI Expansion Slot 2-1 Clear CMOS Jumper CLR-CMOS MIC+ Ground AuD_Vcc(AVCC) Vbias L_R_Out... - Page 13 1.Pull the clips on both ends of the memory slot outward, and the memory strip corresponds to the protruding position of the slot to determine the direction of installation 2.Align the memory module into the slot and press In order to properly place the CPU in 2-9 Memory Installation the motherboard, the surface of the LGA2011 CPU has two pairs of starting...
-
Page 14: Drivers Installation
Select the proper driver accordingly for installa- SATA 2.0 SATA 2.0 tion. 3.1Audio driver installation (take HD Audio series for example) Run "driver installer": /X79-4MT Audio/ALC662-32bit_Win7_Win8_ 2 -11 SATA Interface Win81_Win10_R279/ALC662-64bit_Win7_Win8_Win81_Win10_ Drivers installation R279.exe Click on "next"to continue,and then"finished"... -
Page 15: Bios Settings
Chipset Boot Security Save Exit 5.Driver installation of network Main Run "driver installer": X79-4MT LAN/Win7_8/setup.exe System Overview clickon "next"-"installation"-"finished" and restartthe Date/Time settings, HDD specs/Monitor type settings. computer， the system will automatically Advanced search for devices to complete the installation.
