Arc Chutes removal (Notes for maintenance)

Демонтаж дугогасительных камер (указания по техническому обслуживанию)

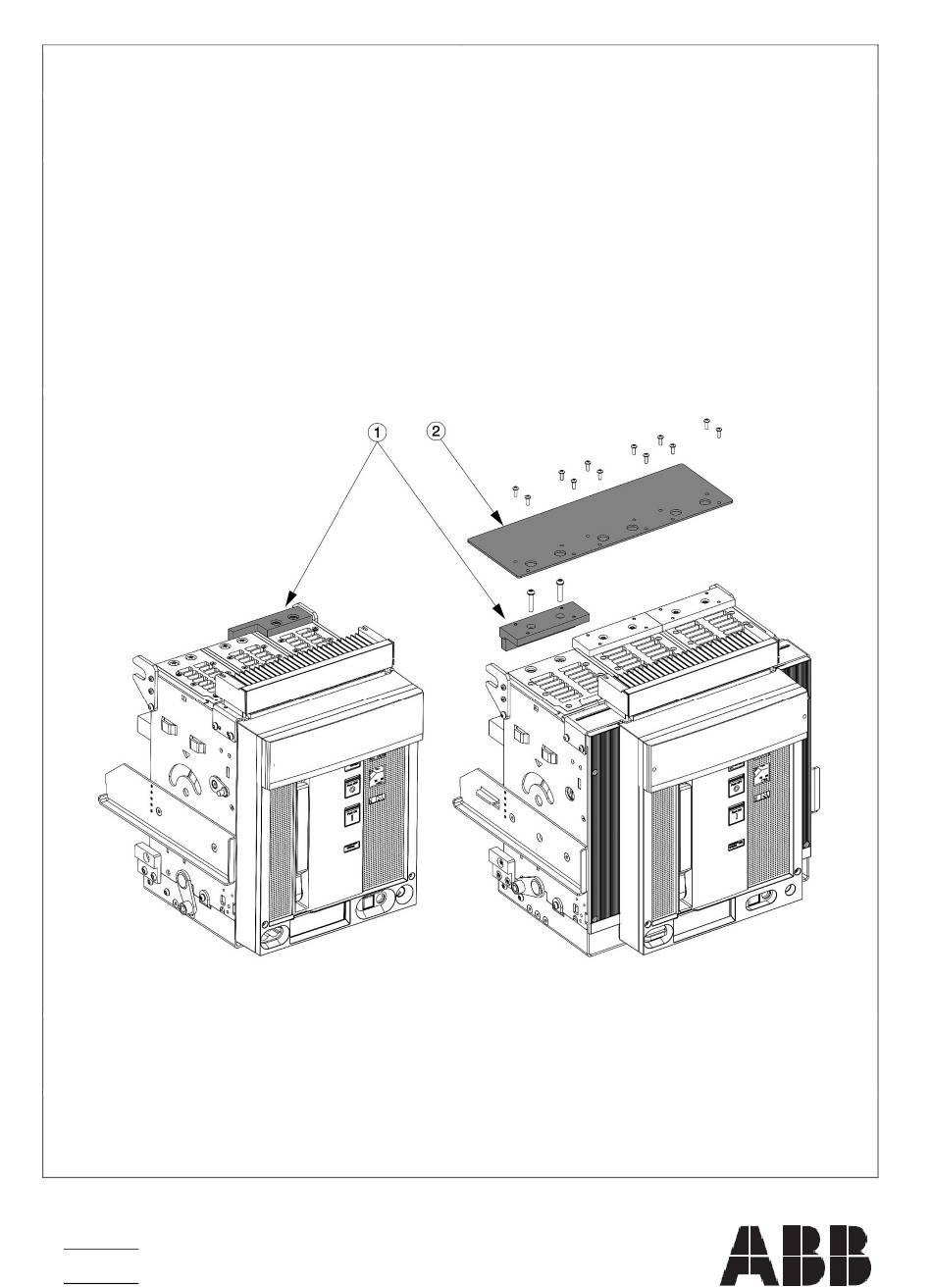

Before removing the arc chutes, remove the fixing

bracket (1) and the protection (2). Be careful not to

damage the wiring of the auxiliary circuits.

Proceed with the disassembly of the arc chute

according to the user and maintenance manual for

Emax 2 1SDH001000R0002 circuit breakers.

Once the arc chutes have been reassembled,

restore the start configuration.

E1 — E2/E2.2

Fig. 17

Рис. 17 ——————————————————————————————————————

www.abb.com

Перед демонтажом дугогасительных камер

снимите крепежный кронштейн (1) и защиту (2).

Не повредите проводку вспомогательных цепей.

Демонтируйте дугогасительную камеру

согласно руководству по эксплуатации

и техническому обслуживанию автоматических

выключателей Emax 2 (документ

1SDH001000R0002).

После установки дугогасительных камер

приведите выключатель в первоначальное

состояние.

E3 — E4 — E6 / E4.2 — E6.2

Emax 2
