C) Switching from the «disconnected» position to
the "test isolated" position.
Unlock the operating mechanism by pressing the
unlocking lever/push-button (2).
Insert the handle (1) into its seat (fig. 12).
Now turn the handle to the automatic locking
position, at which the lever/push-button (2) will
return to its inoperative position.
The circuit-breaker is in the «test isolated» position
and can be operated both electrically and in the
manual mode.

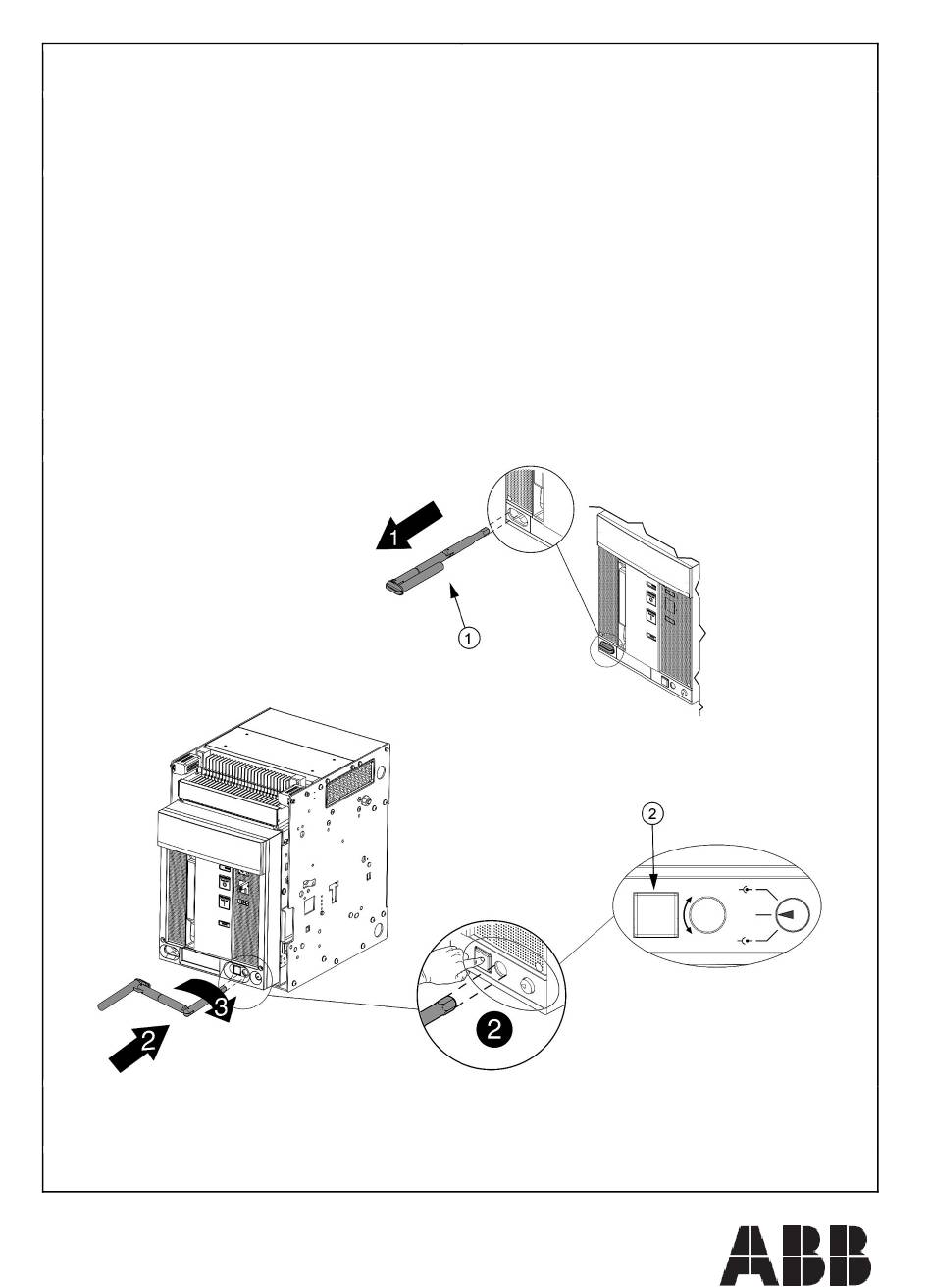

Fig. 12 Рис. 12 ———————————————————————————————————————
C) Перевод из положения DISCONNECT
(отсоединен) в TEST (отсоединенное
контрольное положение).
Разблокируйте привод выключателя кнопкой
разблокировки (2).
Вставьте рукоятку (1) в посадочное место
(рис. 12).
Затем поверните рукоятку в положение
автоматической блокировки, когда кнопка (2)
вернется в исходное положение.
Автоматический выключатель теперь находится
в положении TEST (отсоединенное контрольное
положение) и управляется электрически
и вручную.
(11)
CONNECT
ПОДСОЕДИНИТЬ
PUSH
BEFORE
TEST
OPERATING
НАЖАТЬ
ТЕСТ
ПЕРЕД
ОПЕРИРОВАНИЕМ
DISCONNECT
ОТСОЕДИНИТЬ
