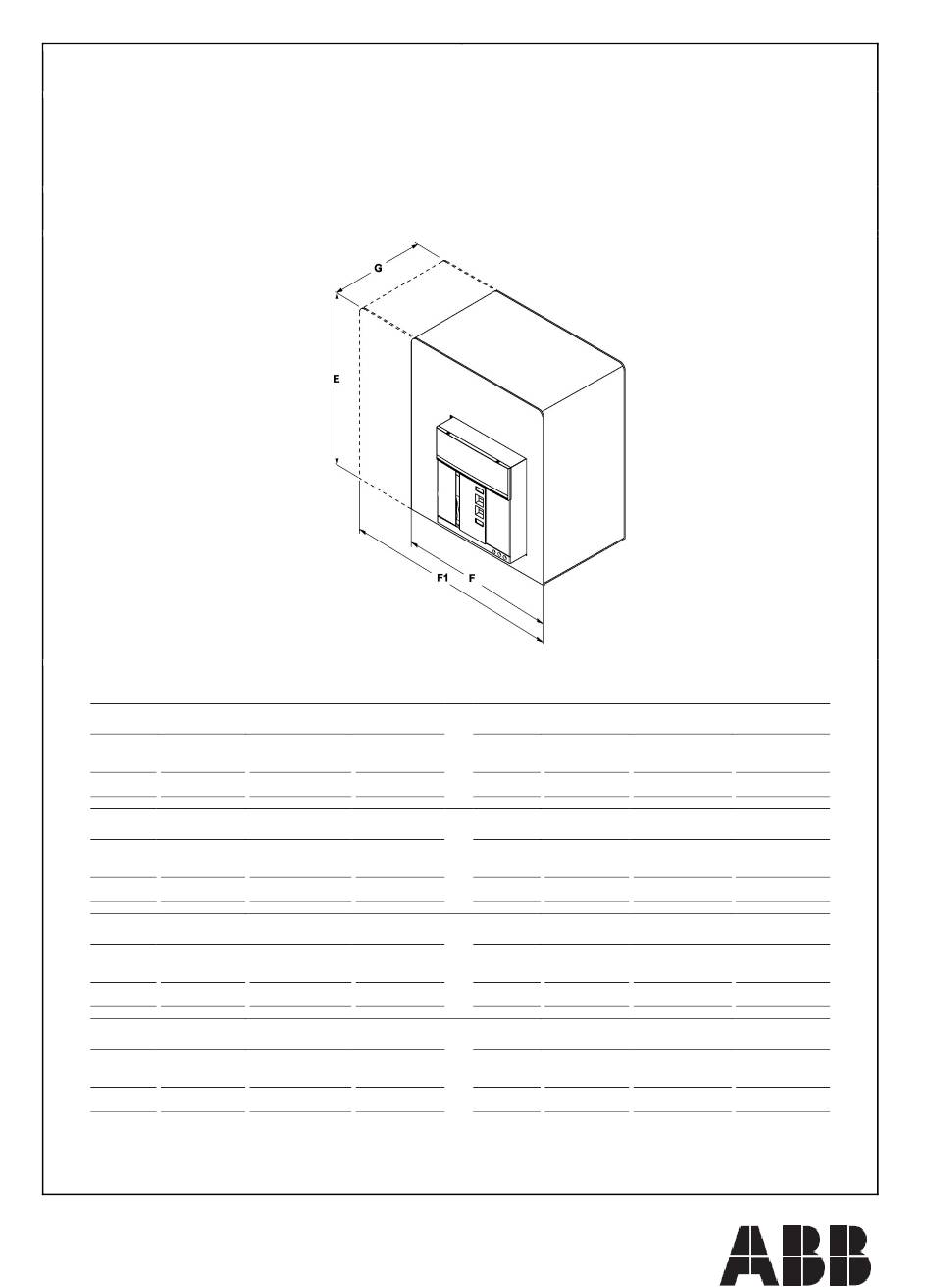

Compartment dimensions. The table below gives
the external dimensions of a circuit-breaker
compartment for installation in an L.V. switchboard.
Dimensions (mm)
Размеры (мм)
Emax E1 — E2
E F
(3-ПОЛЮСН.)
500 400
E F
(3-ПОЛЮСН.)
500 500
E F
(3-ПОЛЮСН.)
500 700
E F
(3-ПОЛЮСН.)
500 1000
F1 G
(4-ПОЛЮСН.)
490 380
Emax E3
F1 G
(4-ПОЛЮСН.)
630 380
Emax E4
F1 G
(4-ПОЛЮСН.)
790 380
Emax E6
F1 G
(4-ПОЛЮСН.)
1130 380
Размеры отсека НКУ. Ниже в таблице
приведены габаритные размеры отсека
автоматического выключателя для установки
в панели НКУ.
Emax 2 E2.2
E F
(3-ПОЛЮСН.)
500 400
Emax 2 E4.2
E F
(3-ПОЛЮСН.)
500 500
Emax 2 E4.2
E F
(3-ПОЛЮСН.)
500 500
Emax 2 E6.2
E F
(3-ПОЛЮСН.)
500 900
(15)
F1 G
(4-ПОЛЮСН.)
490 355
F1 G
(4-ПОЛЮСН.)
600 355
F1 G
(4-ПОЛЮСН.)
600 355
F1 G
(4-ПОЛЮСН.)
1000 355
