6.3 Anlauf am PROFIBUS

Bevor das Mess-System in den Nutzdatenverkehr (Data_Exchange) aufgenommen
werden kann, muss der Master im Hochlauf das Mess-System zuerst initialisieren. Der
dabei entstehende Datenverkehr zwischen dem Master und dem Mess-System
(Slave)
Datentransferphase.
Hierbei wird überprüft, ob die projektierte Sollkonfiguration mit der tatsächlichen
Gerätekonfiguration übereinstimmt. Bei dieser Überprüfung müssen der Gerätetyp, die
Format- und Längeninformationen sowie die Anzahl der Ein- und Ausgänge
übereinstimmen. Der Benutzer erhält dadurch einen zuverlässigen Schutz gegen
Parametrierungsfehler.
Konnte die Überprüfung fehlerfrei ausgeführt werden, wird in den so genannten
DDLM_Data_Exchange – Modus umgeschaltet. In diesem Modus überträgt das Mess-
System z.B. seine Istposition und es kann die Preset-Justage-Funktion ausgeführt
werden.
WPRM = Wait Parameter
WCFG = Wait Configuration
DXCHG = Data Exchange

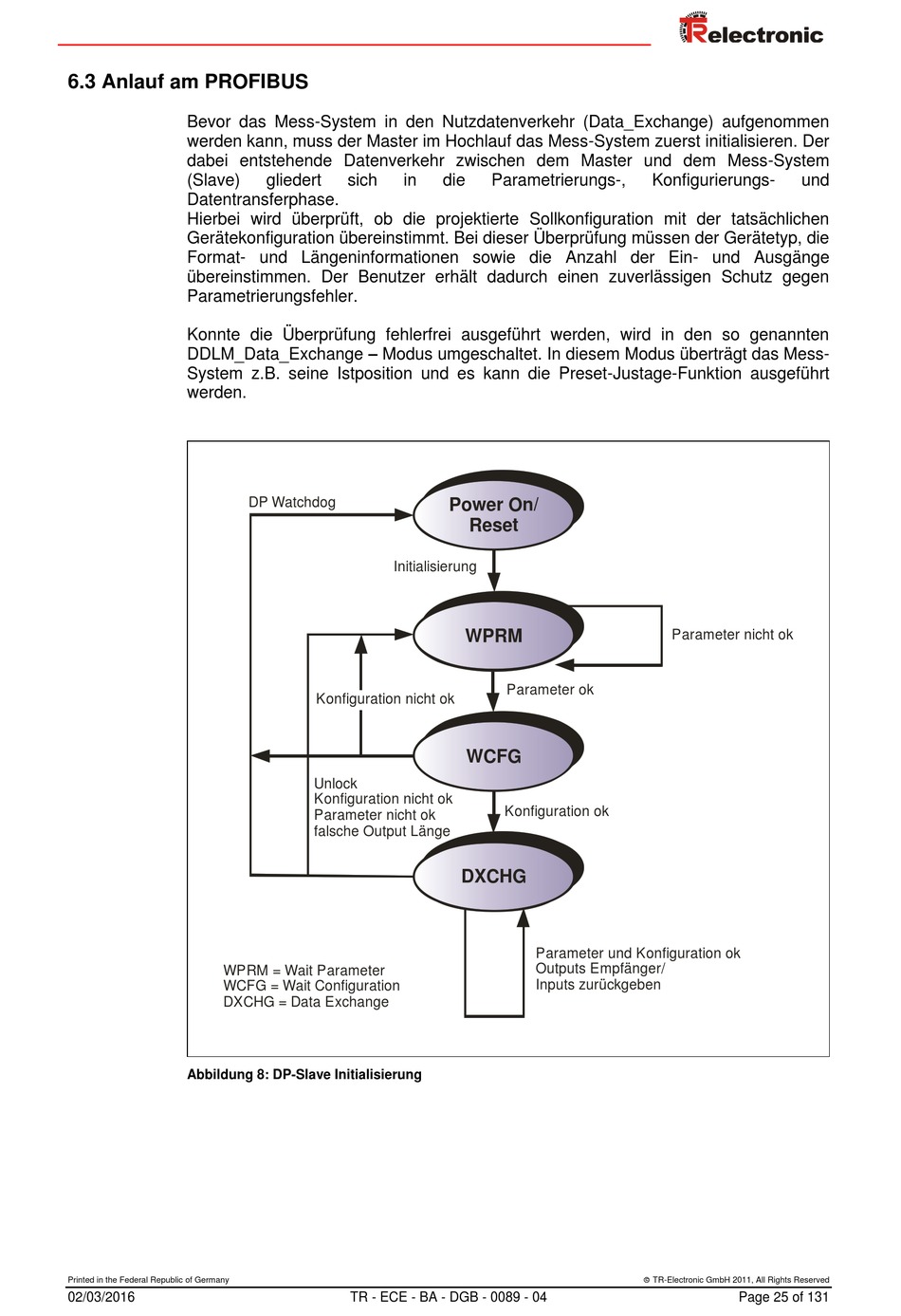

Abbildung 8: DP-Slave Initialisierung
Printed in the Federal Republic of Germany
02/03/2016
gliedert sich in
DP Watchdog
Initialisierung
Konfiguration nicht ok
Unlock
Konfiguration nicht ok
Parameter nicht ok
falsche Output Länge
TR - ECE - BA - DGB - 0089 - 04
die Parametrierungs-,
Power On/
Reset
WPRM
Parameter ok
WCFG
Konfiguration ok
DXCHG
Parameter und Konfiguration ok
Outputs Empfänger/
Inputs zurückgeben
Konfigurierungs- und
Parameter nicht ok
