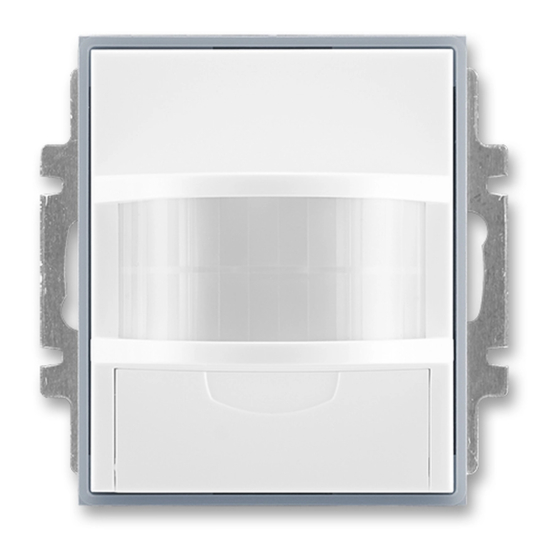

ABB 3299E-A22100 Instructions For Installation And Use

N-3299E-A22
(2E-2004/09)
3299E-A22100 .
(PS Element, PS Time)
Infrapasivní snímač pohybu
CZ
Infrapasívny snímač pohybu
SK
Passive Infrared Switch
GB
Czujnik ruchu podczerwieni
PL
Инфрапассивный датчик движения
RUS
ABB s.r.o.
Elektro-Praga
Resslova 3
466 02 Jablonec n. N.
Czech Republic
http://www.abb-epj.cz E-mail: epj.jablonec@cz.abb.com

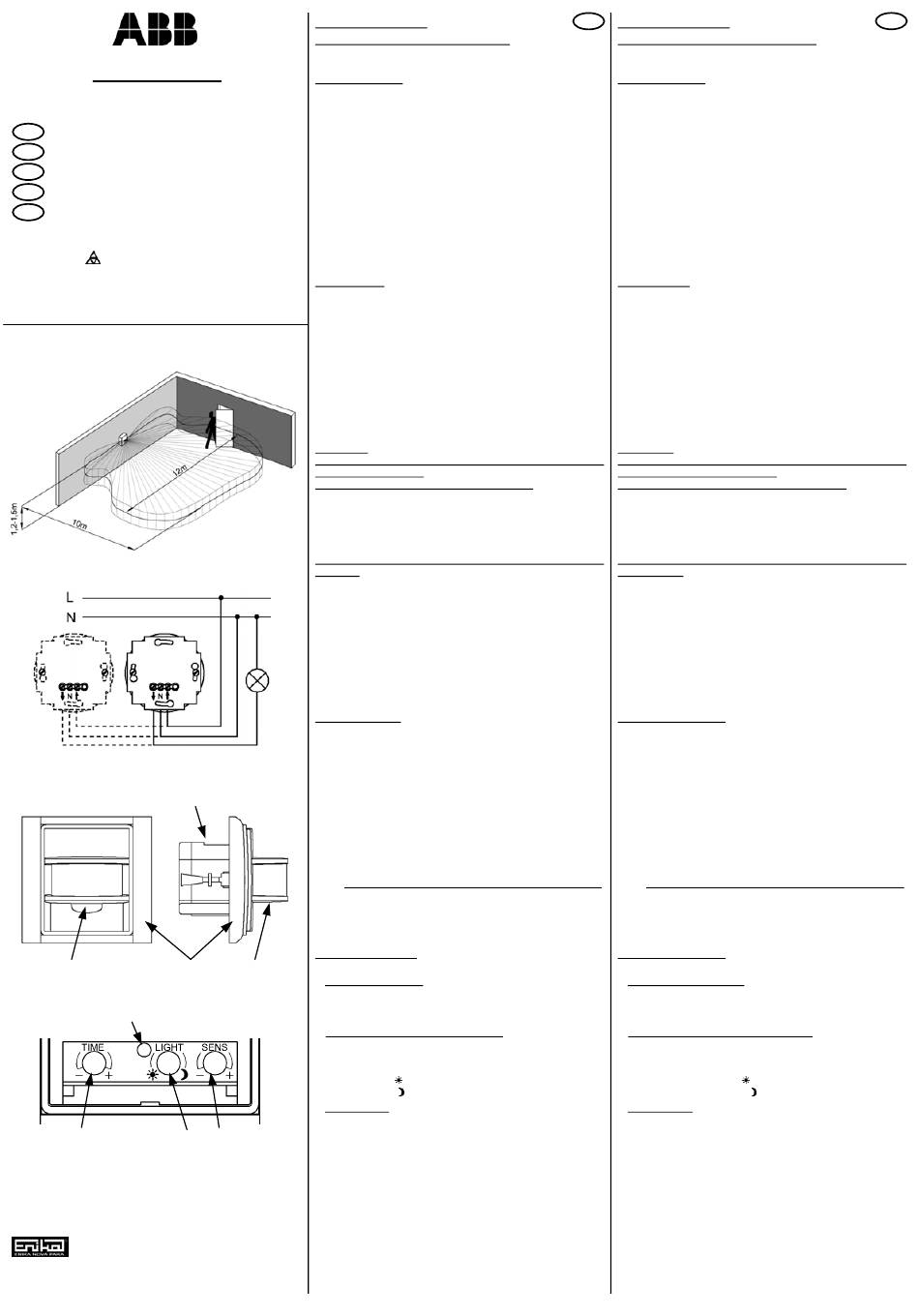

Obr. 1, Fig. 1, Rys.1, Рис. 1
Obr. 2, Fig. 2, Rys.2, Рис. 2
d c
Obr. 3, Fig. 3, Rys.3, Рис. 3
d
a
Obr. 4, Fig. 4, Rys.4, Рис. 4
Pro ABB s.r.o. vyrábí:
Enika s.r.o.
Nádražní 609 Tel.: +420 493 773 311
509 01 Nová Paka Fax: +420 493 773 322
Czech Republic http://www.enika.cz
Automatický spínač
s infrapasivním snímačem pohybu
Návod k instalaci a používání
TECHNICKÉ ÚDAJE
Napájecí napětí:
Spínací prvek:
Spínaný výkon:
Zpoždění vypnutí:
Snímací charakteristika:
Práh osvětlení:
Výška instalace:
Jištění (*):
Průřez vodičů:
Stupeň krytí:
Pracovní teplota:
(*) ... V pojistkovém pouzdru přístroje je vložena jedna náhradní pojistka.
POPIS FUNKCE
Tel.: +420 483 364 111
Přístroj je určen k bezdotykovému ovládání elektrických spotřebičů (svíti-
Fax: +420 483 312 059
del). Infrapasivní snímač přijímá záření v infračervené části spektra, které je
pro lidské oko neviditelné. Zaregistruje-li snímač změnu, kterou vyvolá např.
pohyb osoby v oblasti dosahu (viz obr. 1), dojde k zapnutí výstupu. Pokud
pohyb ustane, výstup se po určité nastavitelné době vypne.
Upozornění:
U všech pasivních infračervených snímačů pohybu je fyzikálně podmíněno,
že maximální citlivosti detekce se dosahuje u tečných pohybů (kolmých na
spojnici mezi snímačem a snímaným objektem). Při čelním přibližování se
dosah podstatně zmenšuje. Dosah infrapasivního spínače je závislý i na
dalších okolnostech, jako je rychlost pohybu, teplota okolí, přítomnost ruši-
vých zdrojů tepla (topná tělesa, svítidla apod.).
INSTALACE
Připojení přístroje k elektrické síti smí provádět pouze osoba s odpovídající
elektrotechnickou kvalifikací.
Před zahájením instalace vypněte síťové napájecí napětí!
Připojení a montáž
Přístroj je určen pro montáž do typizované zapuštěné elektroinstalační kra-
bice (min. hloubka 40 mm).
Po vyjmutí výrobku z obalu od sebe oddělte ovládací jednotku (obr. 3-a)
a silovou část (b). Připojte vodiče (obr. 2).
Při paralelním řazení přístrojů zůstává maximální zátěž stejná jako pro je-
den spínač.
Silovou část upevněte do instalační krabice tak, aby připojovací svorky
směřovaly dolů. Na silovou část přiložte rámeček (obr. 3-c) – není součástí
dodávky. Ovládací jednotku zasuňte opatrně konektorem do silové části.
Pod krytkou (d) jsou tři regulační prvky – viz kap. „Nastavovací prvky".
Pozn.: Po připojení napájecího napětí (příp. po nasazení ovládací jednotky
na silovou část pod napětím) přístroj sepne cca na 40 s. Poté přejde do
automatického režimu.
Demontáž
Ovládací jednotku (obr. 3-a) sejměte vsunutím vhodného nástroje mezi její
bok a rámeček (c), příp. tahem za rámeček.
PROVOZNÍ REŽIMY
a) Automatický režim
Pokud snímač zaregistruje pohyb a je-li současně intenzita okolního osvět-
lení nižší než nastavená, dojde k zapnutí výstupu. Přístroj vypne, až osoba
sledovaný prostor opustí, nebo v něm setrvá bez pohybu. K vypnutí nedo-
jde ihned, ale až po uplynutí nastavitelného zpoždění vypnutí.
Nastavovací prvky jsou pod krytkou na ovládací jednotce – viz dále.
b
b) Ruční režim
Pod krytkou se nachází tlačítko (obr. 4-d), kterým je možno nastavit časově
omezené sepnutí, nezávislé na pohybu osob. Jedním stiskem se nastaví
sepnutí na 15 minut, každým dalším stiskem se nastavená doba prodlouží
o 15 minut (max. doba je 1 hodina). Po uplynutí nastavené doby se přístroj
vrátí do automatického režimu.
Pozn.: Tlačítko se ovládá stiskem krytky v naznačeném místě (obr. 3-d).
Krytku není třeba snímat.
Nastavenou dobu je možno kdykoliv zrušit stiskem tlačítka na dobu delší
než 2 s (vynulování je indikováno vypnutím svítidla). Po uvolnění tlačítka
přístroj přejde do automatického režimu.
NASTAVOVACÍ PRVKY
Pod krytkou (obr. 3-d) se nacházejí tři nastavovací prvky (viz obr. 4):
a
a) TIME (zpoždění vypnutí)
Pomocí tohoto prvku se nastavuje doba, po kterou bude svítidlo zapnuto od
okamžiku ukončení detekce pohybu. Dobu lze nastavit cca od 5 sekund (–)
do 10 minut (+). Poloha ve středu rozsahu odpovídá asi 75 s.
b) LIGHT (prahová hladina okolního osvětlení)
Automatický režim je aktivní, je-li úroveň osvětlení v místě instalace nižší
než nastavená hodnota. Při vyšší úrovni okolního osvětlení je přístroj deak-
tivován (výstup nesepne ani v případě detekce pohybu). Při nastavení do
levé krajní polohy ( ) přístroj spíná prakticky za jakéhokoliv osvětlení,
v pravé krajní poloze ( ) spíná pouze za tmy.
c) SENS (citlivost)
Tento prvek slouží k nastavení optimálního dosahu např. v případě, kdy do-
chází k nežádoucímu spínání působením rušivých vlivů (světelné nebo
b c
tepelné zdroje apod.). V pravé krajní poloze (+) je citlivost nejvyšší, v levé
krajní poloze (–) se dosah sníží cca 10x.
CZ
230 V AC, 50 Hz
relé
750 W pro vakuové / halogenové žárovky 230 V
500 VA pro halogenové žárovky na malé napětí
(připojené přes transformátor)
350 VA pro nekompenzované zářivky
cca 5 s až 10 min
vodorovná rovina (viz obr. 1)
cca 1 až 1000 lx
1,2-1,5 m
F4/1500A 250 V
max. 2,5 mm (šroubové svorky)
2
IP 20 (dle ČSN EN 60529)
–10 °C až +55 °C
Automatický spínač
s infrapasívnym snímačom pohybu
Návod na inštaláciu a používanie
TECHNICKÉ ÚDAJE
Napájacie napätie: 230 V AC, 50 Hz
Spínací prvok: relé
Spínaný výkon: 750 W pre vákuové / halogénové žiarovky 230 V
500 VA pre halogénové žiarovky na malé napä-
tie (pripojené cez transformátor)
350 VA pre nekompenzované žiarivky
Oneskorenie vypnutia: cca 5 s až 10 min
Snímacia charakteristika: vodorovná rovina (viď obr. 1)
Prah osvetlenia: cca 1 až 1000 lx
Výška inštalácie: 1,2-1,5 m
Istenie (*): F4/1500A 250 V
Prierez vodičov: max. 2,5 mm (skrutkové svorky)
2
Stupeň krytia: IP 20
Prevádzková teplota: –10 °C až +55 °C
(*) ... V poistkovom puzdre prístroja je vložená jedna náhradná poistka.
POPIS FUNKCIE
Prístroj je určený na bezdotykové ovládanie elektrických spotrebičov (svie-
tidiel). Infrapasívny snímač prijíma žiarenie v infračervenej oblasti spektra,
ktoré je pre ľudské oko neviditeľné. Ak zaregistruje zmenu, ktorú vyvolá
napr. pohyb osoby v oblasti dosahu (viď obr. 1), dôjde k zapnutiu výstupu.
Ak pohyb ustane, po určitom nastaviteľnom čase sa výstup vypne.
Upozornenie:
U všetkých pasívnych infračervených snímačov pohybu je fyzikálne pod-
mienené, že maximálnej citlivosti detekcie sa dosahuje pri pohyboch
v smere kolmom na spojnicu medzi snímačom a snímaným objektom. Pri
približovaní spredu sa dosah podstatne zmenšuje. Dosah infrapasívneho
spínača je závislý aj na ďalších okolnostiach, ako je rýchlosť pohybu, teplo-
ta okolia, prítomnosť rušivých zdrojov tepla (topné telesá, svietidlá apod.).
INŠTALÁCIA
Pripojenie prístroja k elektrickej sieti môže vykonávať iba pracovník s odpo-
vedajúcou elektrotechnickou kvalifikáciou.
Pred začiatkom inštalácie vypnite sieťové napájacie napätie!
Pripojenie a montáž
Prístroj je určený k montáži do typizovanej zapustenej elektroinštalačnej
krabice s hĺbkou min. 40 mm.
Prístroj vyberte z obalu a oddeľte od seba ovládaciu jednotku (obr. 3-a) a si-
lovú časť (b). Pripojte vodiče (obr. 2).
Pri paralelnom zapojení prístrojov zostáva maximálna záťaž rovnaká ako
pre jeden spínač.
Silovú časť upevnite do inštalačnej krabice tak, aby pripojovacie svorky
smerovali dole. Na silovú časť priložte rámček (obr. 3-c) – nie je súčasťou
dodávky. Ovládaciu jednotku zasuňte opatrne konektorom do silovej časti.
Pod krytom (d) sú tri regulačné prvky – viď kap. „Nastavovacie prvky".
Pozn.: Po pripojení napájacieho napätia (príp. po nasadení ovládacej jed-
notky na silovú časť pod napätím) prístroj zopne cca na 40 s. Potom prejde
do automatického režimu.
Demontáž
Ovládaciu jednotku (obr. 3-a) snímte opatrným vsunutím vhodného nástroja
medzi jej bok a rámček (c), príp. ťahom za rámček.
PREVÁDZKOVÉ REŽIMY
a) Automatický režim
Ak snímač zaregistruje pohyb a ak je súčasne intenzita okolitého osvetlenia
nižšia ako nastavená, dôjde k zapnutiu výstupu. Prístroj vypne, až keď oso-
ba sledovaný priestor opustí alebo v ňom zostane bez pohybu. K vypnutiu
nedôjde okamžite, ale až po uplynutí nastaviteľného oneskorenia vypnutia.
Nastavovacie prvky sú pod krytom na ovládacej jednotke – viď ďalej.
b) Ručný režim
Pod krytom sa nachádza tlačidlo (obr. 4-d), ktorým je možné nastaviť časo-
vo obmedzené zopnutie, nezávislé na pohybe osôb. Jedným stlačením sa
nastaví zopnutie na 15 minút, každým ďalším stlačením sa nastavená doba
predĺži o 15 minút (max. doba je 1 hodina). Po uplynutí nastaveného času
sa prístroj vráti do automatického režimu.
Pozn.: Tlačidlo sa ovláda stlačením krytu v naznačenom mieste (obr. 3-d).
Kryt nie je potrebné snímať.
Nastavený čas je možné kedykoľvek zrušiť stlačením tlačidla na dobu dlh-
šiu ako 2 s (vynulovanie je indikované vypnutím svietidla). Po uvoľnení tla-
čidla prístroj prejde do automatického režimu.
NASTAVOVACIE PRVKY
Pod krytom (obr. 3-d) sa nachádzajú 3 nastavovacie prvky (viď obr. 4):
a) TIME (oneskorenie vypnutia)
Týmto prvkom sa nastavuje čas, počas ktorého zostane výstup zapnutý od
okamihu ukončenia detekcie pohybu. Čas je možné nastaviť cca od 5 se-
kúnd (–) do 10 minút (+). Poloha v strede rozsahu odpovedá asi 75 s.
b) LIGHT (prahová hladina okolitého osvetlenia)
Automatický režim je aktívny, ak je úroveň osvetlenia v mieste inštalácie
nižšia ako nastavená hodnota. Pri vyššej úrovni okolitého osvetlenia je prí-
stroj deaktivovaný (výstup nezopne ani v prípade detekcie pohybu). Pri na-
stavení do ľavej krajnej polohy ( ) prístroj spína prakticky za akéhokoľvek
osvetlenia, v pravej krajnej polohe ( ) prístroj spína iba za tmy.
c) SENS (citlivosť)
Tento prvok slúži k nastaveniu optimálneho dosahu napr. v prípade, keď
dochádza k nežiadúcemu spínaniu pôsobením rušivých vplyvov (svetelné
alebo tepelné zdroje apod.). V pravej krajnej polohe (+) je citlivosť naj-
vyššia, v ľavej krajnej polohe (–) sa dosah zníži cca 10x.
SK
