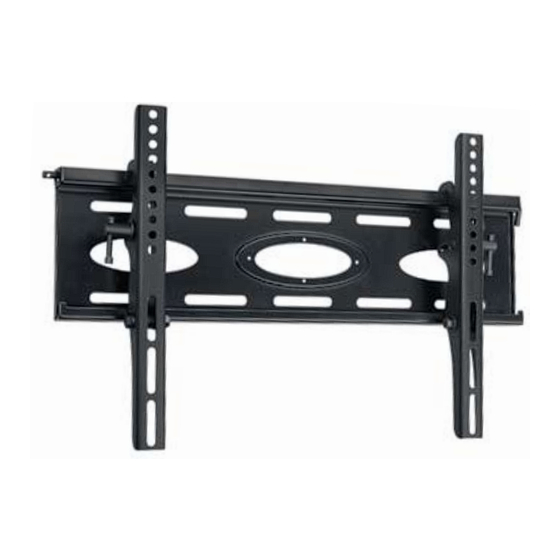

- Page 1 Register your product and get support at www.philips.com/welcome Tilting wall mount Support mural inclinable dans tous les sens 10 Soporte de pared basculante SQM5312/27...
-
Page 2: Table Of Contents
Table of contents Important Your tilting wall mount 2.1 What’s in the box. 2.2 What you’ll also need. 3 Installing your wall mount 3.1 Mounting the wall plate (drywall) 3.2 Mounting the wall plate (concrete) 3.3 Attaching the arms to the display 4 Mounting and adjusting 5 Guarantee and service... -
Page 3: Important
2 Your tilting wall mount Congratulations on your purchase and welcome to Philips! To fully benefit from the support that Philips offers, register your product at www.philips.com/welcome. Designed to fit most TV brands with a focus on safety and ease of use. Includes Easy 1-2-3... -
Page 4: What's In The Box
. What’s in the box. Wall mount Stud finder Bag #1 (A) M4x12 Bolt (x4) Bag #2 (D) M5x12 Bolt (x4) Bag #3 (G) M6x12 Bolt (x4) Bag #4 (J) M8x16 Bolt (x4) Bag #5 (M) Small Spacer (x4) Bag #6 (P) Concrete Anchor (x6) . What you’ll also need. -
Page 5: Installing Your Wall Mount
3 Installing your wall mount In this chapter, the basic steps to get you started are described. Warning Carefully read the safety precautions in “Section Important” before you install the wall mount. 3. Mounting the wall plate (drywall) Warning For safety reasons, this mount must be secured to two adjacent wood studs at least 6” apart. The studs must be capable of supporting the combined weight of the mount and display. See enclosed mounting template for diagram and guide of how to mount properly on the wall. -
Page 6: Attaching The Arms To The Display
Using the enclosed mounting template, place the diagram against the wall and mark six locations on the wall where the mount is to be Installed. With the help of another person, place the mount against the wall and level it using the bubble guide. -
Page 7: Mounting And Adjusting
Attach the arms to the back of your display using the bolts identified in Steps 1 and 2 and the corresponding lock washer (C, F, I, or L). You will need to use the M6 washers (O) if you are using the M4, M5, or M6 bolts. -
Page 8: Guarantee And Service
5 Guarantee and service Please contact Philips directly if you have any questions in the installation process of the wall mount. Call 1-919-573-7854. Limited Two-Year Warranty Philips warrants that this product shall be free from defects in material, workmanship and... - Page 9 Table des matières C onsignes de sécurité importantes Votre support mural inclinable 2.1 Contenu de la boîte 2.2 Outils requis 3 Installation du support mural 3.1 Installation de la plaque murale sur un mur de gypse 3.2 Installation de la plaque murale sur un mur de béton 3.3 Fixation des bras sur l’écran 4 Montage et réglage 5 Garantie et service...
-
Page 10: Consignes De Sécurité Importantes
Félicitations pour votre achat et bienvenue dans le monde Philips! Pour bénéficier pleinement de l’assistance offerte par Philips, enregistrez votre produit sur le site www.philips.com/welcome Conçu pour s’adapter à la plupart des marques de téléviseur, en gardant à l’esprit la sécurité et la facilité... -
Page 11: Contenu De La Boîte
. Contenu de la boîte Support mural Détecteur de montants Sac #1 (A) Boulon M4x12 (4) Sac #2 (D) Boulon M5x12 (4) Sac #3 (G) Boulon M6x12 (4) Sac #4 (J) Boulon M8x16 (4) Sac #5 (M) Petite rondelle d’espacement (4) Sac #6 (P) Ancrage en béton (6) . Outils requis •... -
Page 12: Installation Du Support Mural
Installation du support mural Cette section explique les étapes de base de l’installation. Avertissement Avant d’installer le support mural, lisez attentivement la section , Consignes de sécurité importantes. 3. I nstallation de la plaque murale sur un mur de gypse Avertissement Pour assurer une installation sécuritaire, le support mural doit être fixé à deux montants en bois, espacés d’au moins 40,6 cm (6 po). Les montants doivent pouvoir supporter le poids combiné du support et du téléviseur. Reportez-vous au gabarit de montage fourni pour savoir comment fixer le support au mur correctement. -
Page 13: Fixation Des Bras Sur L'écran
Placez le gabarit fourni sur le mur et arquez l’emplacement des 6 trous servant à fixer la plaque murale. Avec l’aide d’une autre personne, placez la plaque sur le mur et utilisez le niveau fourni pour vous assurer qu’elle est parfaitement horizontale. -
Page 14: Montage Et Réglage
Fixez les bras à l’arrière du téléviseur à l’aide des boulons identifiés aux étapes 1 et 2 avec les rondelles frein correspondantes (C, F, I ou L). Vous aurez besoin des rondelles M6 (O) si vous utilisez les boulons M4, M5 ou M6. Si l’arrière de votre écran est courbé... -
Page 15: Garantie Et Service
5 Garantie et service Si vous avez des questions au sujet du support mural ou de sons installation, communiquez avec le service à la clientèle de Philips au 1 919 573-7854. Garantie limitée de deux ans Philips garantit que ce produit est exempt de défauts de matériel et de main-d’œuvre, dans... - Page 16 Índice Importante Soporte de pared basculante 2.1 Contenido del kit. 2.2 Otros elementos necesarios. 3 Instalación del soporte 3.1 Montaje de la placa de pared (para paredes de cartón yeso) 3.2 Montaje de la placa de pared (para paredes de hormigón) 3.3 Colocación de los brazos en la pantalla 4 Montaje y ajuste 5 Garantía y servicio técnico...
-
Page 17: Importante
Lea este manual con atención antes de utilizar el soporte de pared, pues contiene información y datos importantes que le servirán de gran ayuda. © 2008 Koninklijke Philips Electronics N.V. Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin la autorización escrita del titular de los derechos... -
Page 18: Contenido Del Kit
(M) 4 espaciadores pequeños Kit #6 (P) 6 tarugos Otros elementos necesarios. • Destornillador Philips • Trinquete con toma de 13 mm (1/2”) • Taladro portátil o eléctrico • Broca de 6 mm (1/4”) y detector de vigas para instalación en paredes de cartón yeso •... -
Page 19: Instalación Del Soporte
3 Instalación del soporte En este capítulo se describen los pasos básicos para realizar la instalación. Advertencia Antes de instalar el soporte, lea con atención las precauciones en la “Sección Importante”. 3. M ontaje de la placa de pared (para paredes de cartón yeso) Advertencia Por razones de seguridad, este montaje debe estar sujetado de dos vigas de madera que estén, como mínimo, a 0,5m de distancia una de la otra. Las vigas deben ser capaces de sostener el peso del soporte y de la pantalla. Consulte el diagrama de la plantilla de montaje incluida en el kit y utilícelo como guía para colocar el soporte de forma correcta. -
Page 20: Colocación De Los Brazos En La Pantalla
Utilice la plantilla incluida en el kit, colóquela sobre la pared y realice seis marcas sobre la pared, en el lugar donde colocará el soporte. Con la ayuda de alguien, apoye el soporte sobre la pared y nivélelo con la guía del nivel de burbuja. Mientras la otra persona sostiene el soporte en su lugar, realice seis marcas sobre la pared en el lugar donde colocará... -
Page 21: Montaje Y Ajuste
Coloque los brazos en la parte posterior de la pantalla con los pernos que se indican en los pasos 1 y 2 y con las arandelas de bloqueo correspondientes (C, F, o L). Si utiliza los pernos M4, M5 o M6, utilice las arandelas M6 (O). -
Page 22: Garantía Y Servicio Técnico
919-573-7854. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. La responsabilidad de Philips se limita a la reparación o sustitución del producto, a su absoluto criterio. La empresa no se responsabiliza por daños accidentales, especiales ni consecuentes de conformidad con las disposiciones legales vigentes. - Page 24 © 2008 Koninklijke Philips Electronics All rights reserved.
