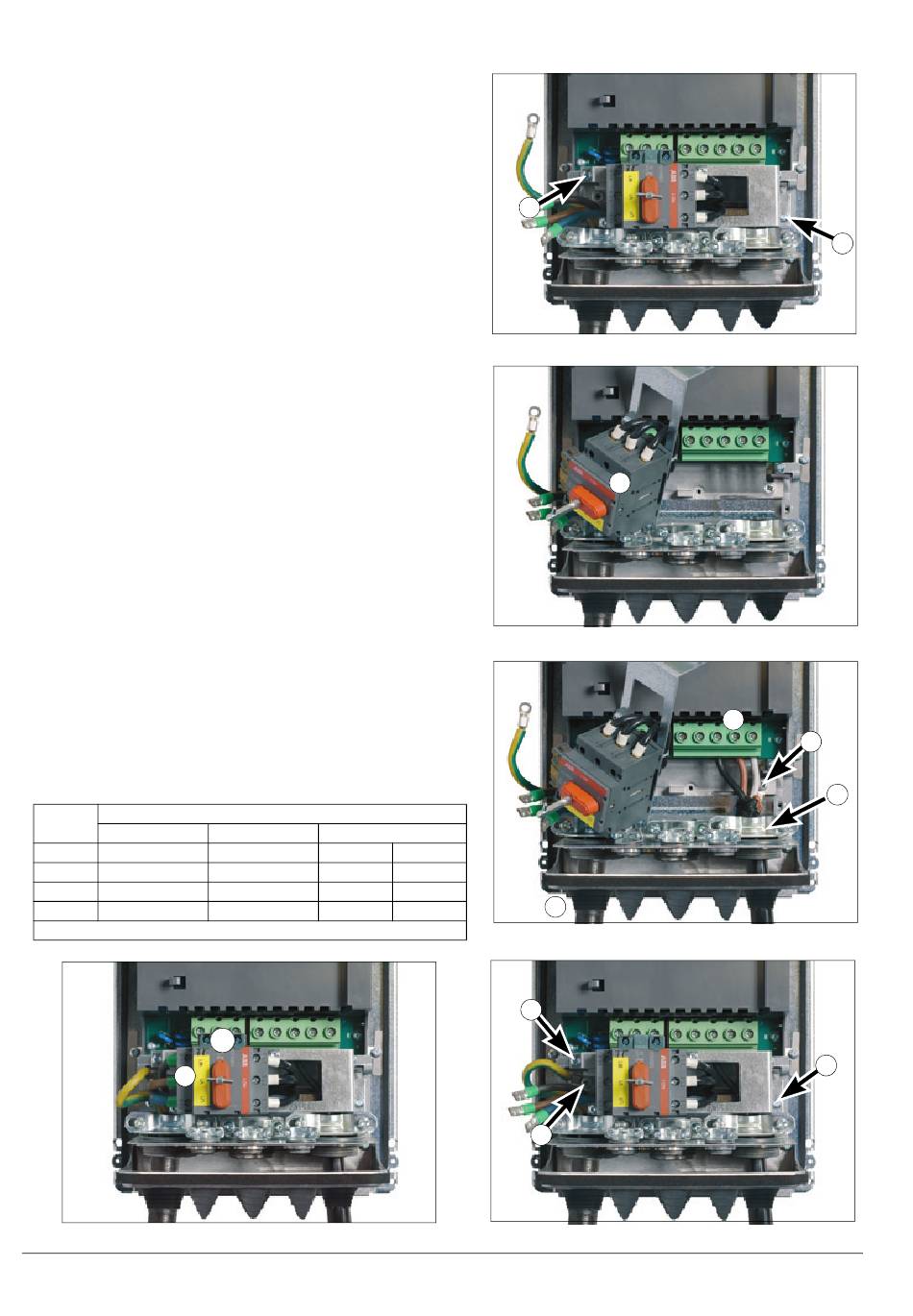

Procedimiento de instalación del cable de alimentación
1. Retire la cubierta frontal como se indica en manual
del usuario.
2. Retire los dos tornillos de fijación de la placa de
montaje del interruptor.
3. Ponga a un lado la placa de montaje del interruptor.
4. Retire las arandelas de goma y practique en ellas
los orificios necesarios. Deslice las arandelas por los
cables de alimentación con la parte cónica hacia
abajo. Selle los orificios pasantes de la placa con las
arandelas.
5. Pele el revestimiento superficial de los cables que se
encuentran bajo las pinzas de conexión a tierra de
360 grados y fije las pinzas en las zonas peladas de
los cables.
6. Trence las pantallas de los cables y conecte las
espirales creadas bajo los tornillos de conexión a tierra
con las orejetas de los cables. Las espirales deben ser
cortas para minimizar la emisión electromagnética.
7. Conecte los conductores del cable de motor a los
terminales U2, V2 y W2.
8. Coloque la placa de montaje del interruptor en su
posición inicial y apriete los tornillos de fijación.
9. Conecte los conductores del cable de entrada a los
terminales U1, V1 y W1 del interruptor principal.
10. Conecte los cables al contacto auxiliar (si va a
utilizarse).
11. Conecte los cables de control como se indica en
manual de usuario.
12. Vuelva a colocar la cubierta frontal.
Tam. de
bastidor
U1, V1, W1
N·m (lbf ft)
R1 0,8 (0,6)
R2 0,8 (0,6)
R3 2 (1,5)
Contacto auxiliar: 0,8 N·m (0,6 lbf ft)
9
10
Par de apriete
U2, V2, W2 Conexión a tierra
N·m (lbf ft) N·m
1,4 (1,0) 1,4
1,4 (1,0) 1,4
1,8 (1,3) 1,8
10
Principio de funcionamiento e instalación del cable de alimentación
Suplemento de instalación ACH550-01+B055+F278
2
lbf·ft
1,0
1,0
4
1,3
8
6
3
7
2
6
5
8
