DeWalt DCA326 Quick Start Manual

part
pièce
parte
A awning / auvent / toldo
B rear end cap / capuchon d'extrémité arrière / tapón trasero
C screw / vis / tornillo
D mounting bracket / support de fixation / soporte de instalación
MOUNTING HARDWARE BAG / SAC CONTENANT LA QUINCAILLERIE DE FIXATION / BOLSO DE LOS HERRAJES DE INSTALACIÓN
E square t-nut / écrou à pointes à enfoncer carré / tuerca cuadrada en T
F 35mm safety torx bolt / boulon de sécurité à six lobes internes de 35 mm / perno de seguridad Torx de 35 mm
G 26mm safety torx bolt / boulon de sécurité à six lobes internes de 26 mm / perno de seguridad Torx de 26 mm
H
safety torx wrench / clé de sécurité à six lobes internes / llave Torx de seguridad
I
hand crank / manivelle à main / manivela
J housing side caps LH & RH / capuchons latéraux du boîtier GS et DS / tapones del alojamiento IZQ y DER
PRODUCT REGISTRATION / ENREGISTREMENT DE PRODUIT / REGISTRO DE PRODUCTO
D WALT Model #___________________________________ Purchase Date _______ /_______ /_______ Place of Purchase _________________________________________________
E
Register online at www.thuleracks.com/register
1
501-5820
DCA326 Contractor Awning

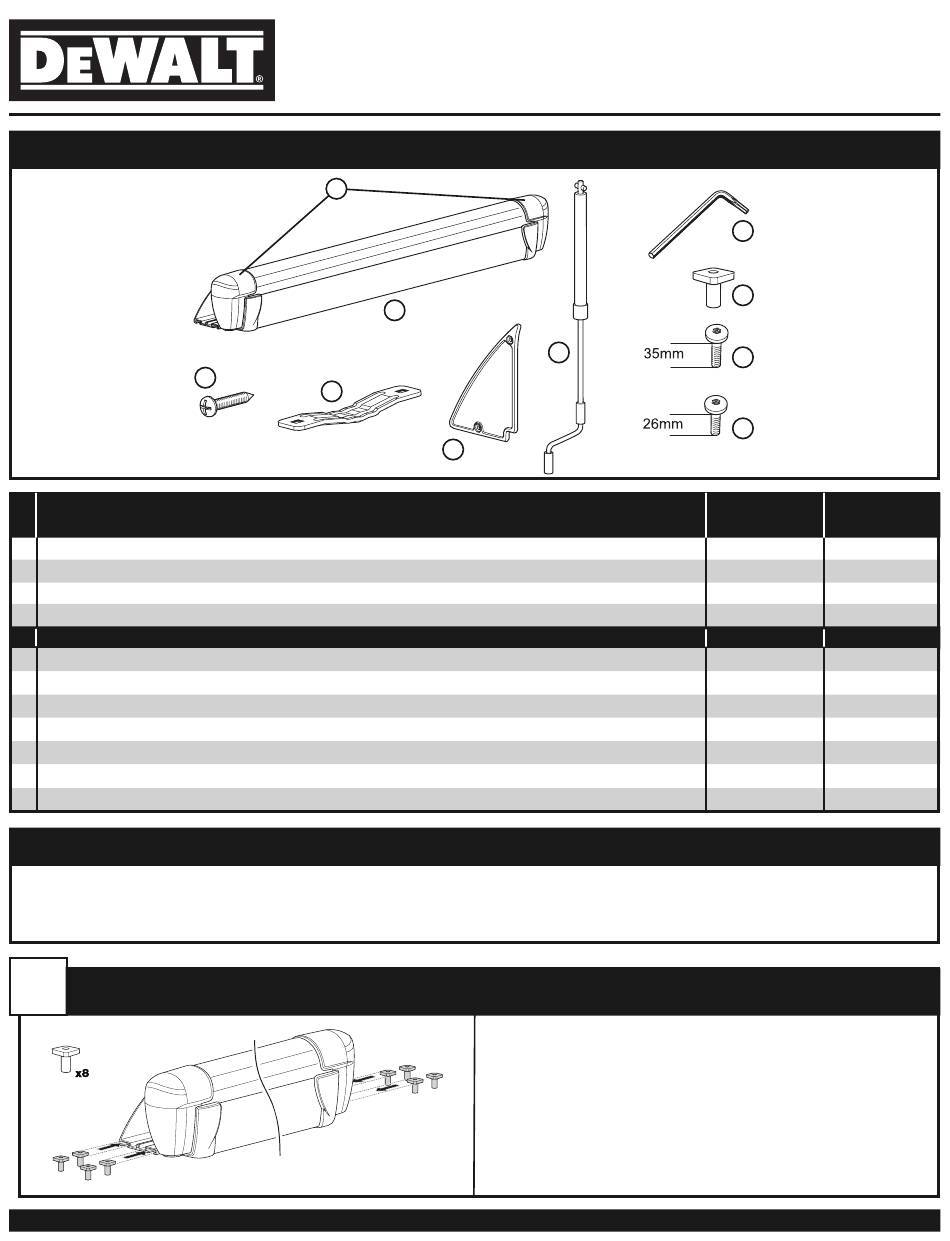

PARTS INCLUDED / PIÈCES INCLUSES / PIEZAS INCLUIDAS
J
C
D
description
description
descripcion
A
I
B
THULE 42 Silvermine Road Seymour, Connecticut 06483 888-361-8936
• Slide square T-nuts (E) into bottom slots of awning (A).
Faite glisser les écrous à pointe à enfoncé carrés (E) dans les fentes
au bas de l'auvent (A).
Haga pasar las tuercas cuadradas en T (E) dentro del fondo de las ranuras
del toldo (A).
H
E
F
G
part number qty.
numéro de pièce qté
numero de parte cant.
– 1
55441700 2
– 4
– 4
46205
– 8
– 8
– 8
– 1
55441700 1
80500200 1
1 of 3
