Programma di manutenzione

Si riportano le tabelle del programma di manutenzione indicantI gli intervalli periodici di intervento e le operazioni di manutenzione
ordinaria, da eseguirsi in sequenza.
Si consiglia inoltre di fare riferimento alle seguenti regole:
– Anche gli interruttori che manovrano poco o che comunque rimangono chiusi o aperti per lunghi periodi devono essere sottoposti
al programma di manutenzione.
– Per programmare una corretta periodicità di manutenzione si consiglia l'installazione del contamanovre meccanico (fornito a richiesta);

Operazioni di manutenzione

(1) Per Tmax T7 in versione LTT per basse temperature sono applicabili le operazioni di manutenzione previste per le installazioni
in ambienti polverosi.
Operazioni di manutenzione
Controlli e pulizie generali
Prima di effettuare l'intervento:
- aprire l'interruttore e verificare che le molle del comando siano scariche
- nel caso di interruttore sezionabile operare ad interruttore estratto dalla parte fissa
- per interventi su interruttori in esecuzione fissa o su parti fisse, togliere tensione al circuito di potenza ed ai
circuiti ausiliari e mettere a terra in modo visibile i terminali, sia dal lato alimentazione che dal lato carico
- mettere in sicurezza in base alle norme e Leggi vigenti.
Controllare lo stato di pulizia dell'apparecchio (parte interruttiva), provvedendo ad asportare polvere ed eventuali tracce oleose
o grasso in eccedenza mediante stracci asciutti e puliti - eventualmente usare alcool o detergente non aggressivo
Verifica della presenza delle targhette recanti le caratteristiche tecniche dell'apparecchio
La pulizia delle targhette va eseguita mediante stracci asciutti e puliti
Eliminare eventuale presenza di polvere, muffe, tracce di condensa od ossidazione all'interno della parte fissa dell'apparecchio
Verificare la presenza di fattori quali surriscaldamento o crepe che possono compromettere le parti isolanti dell'interruttore

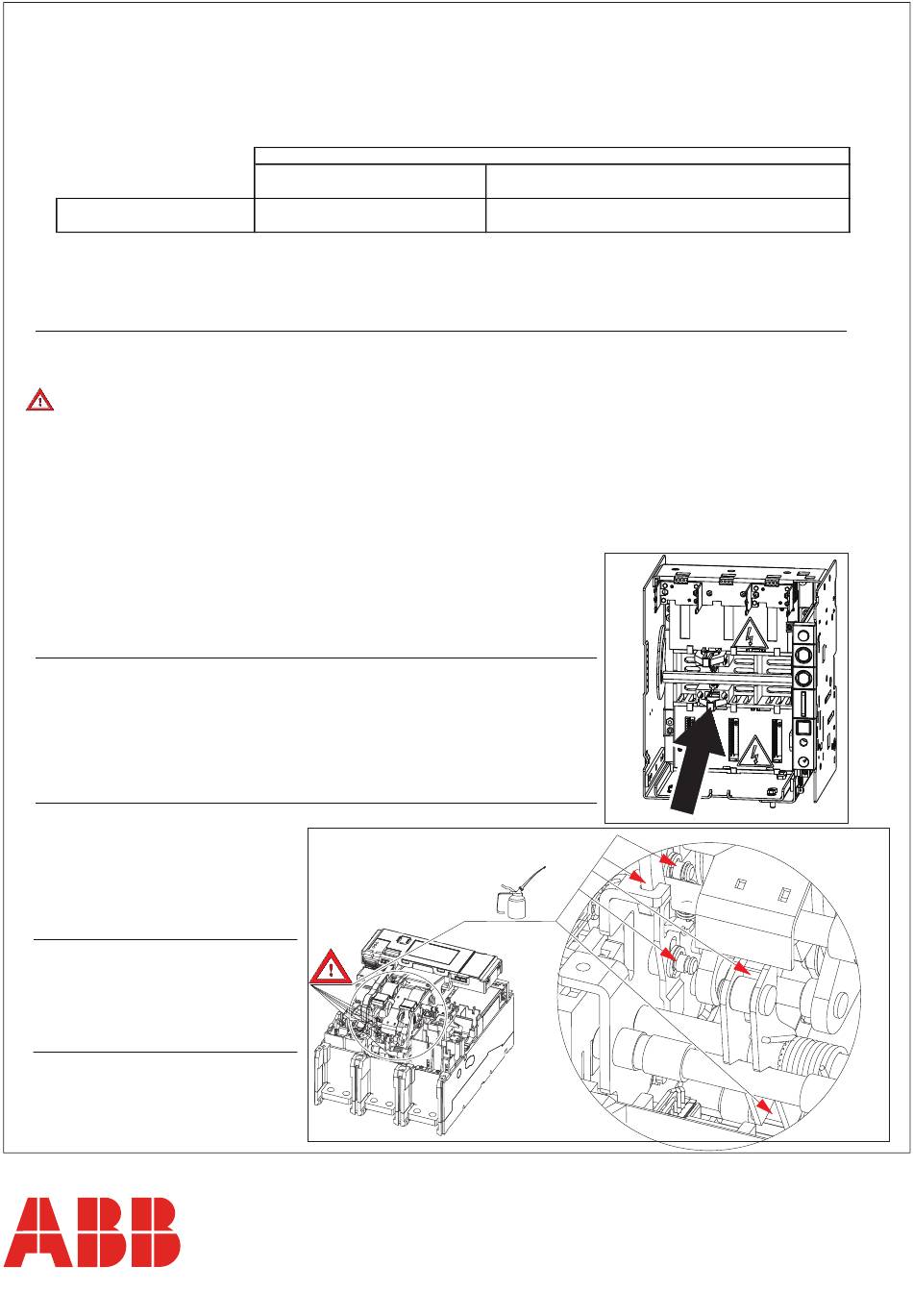

Verificare l 'integrità delle pinze di sezionamento (per interruttore estraibile). Vedi fig. 1.
Le pinze devono essere di colore argenteo senza tracce di erosione o fumo.
Verificare che non siano presenti oggetti estranei nel comparto dell'interruttore
Controllare il serraggio delle viti di fissaggio dell'interruttore, utilizzando le coppie
indicate nelle istruzioni d'installazione
Connessioni di potenza tra l'interruttore e il quadro
Rimuovere con pennelli e stracci asciutti polvere o sporcizia presente sulle parti
isolanti - eventualmente usare detergente non aggressivo
Controllare che non vi siano delle tracce di surriscaldamento localizzato sui terminali.
Il problema si rileva dal cambio di colorazione delle parti in contatto; le parti di
contatto solitamente sono di colore argenteo.
Controllare serraggio bulloni utilizzando le coppie indicate nelle istruzioni
d'installazione e sui cataloghi
Circuiti ausiliari
Verificare il corretto collegamento dei cavi e dei cinturini
Per le operazioni di smontaggio e
rimontaggio della calotta fare
riferimento alle istruzioni di
installazione dell'interruttore, reperibili
anche sul sito http:\\bol.it.abb.com
Accessori
Verificare il fissaggio degli accessori
all'interruttore
Consultare ABB SACE per la lista
di accessori disponibili per Tmax T7
in versione LTT per basse temperature
Comando meccanico T7M-X1
Lubrificare gli alberini e i ganci di
apertura e chiusura con grasso
MOBILGREASE 28 (EXXON MOBIL)
(Fig. 2);
Installazioni in ambienti normali
Un anno o 2000 manovre
o dopo un intervento su corto circuito
Periodicità
Installazioni in ambienti polverosi * e basse temperature (1)
( * = livello polveri misurate > 1 mg/m³ )
Sei mesi o 1000 manovre
o dopo un intervento su corto circuito
Fig. 1
Fig. 2
