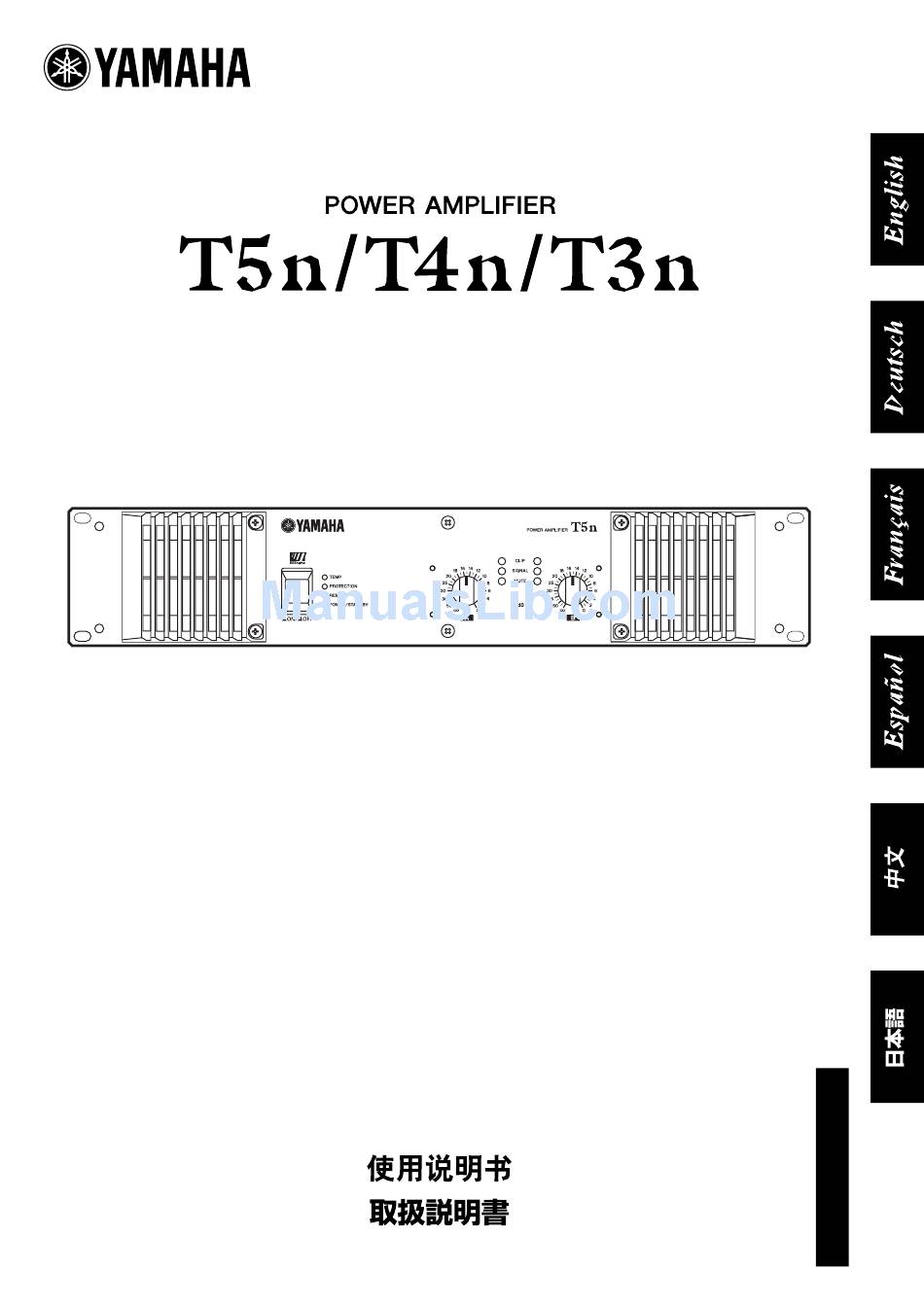

- Page 1 Owner’s Manual Bedienungsanleitung Mode d’emploi Manual de instrucciones...
- Page 2 ● 备的铭牌上。 体的容器放在其上，否则可能会导致液体溅入任何开口。 请勿将电源线放在热源如加热器或散热器附近，不要过分弯折 切勿用湿手插拔电源线插头。 ● ● 或损伤电源线，不要在其上加压重物，不要将其放在可能被踩 踏引起绊倒或可能被碾压的地方。 当意识到任何异常情况时 请务必连接到带有保护接地连接的适当电源插座。接地不当可 ● 若电源线出现磨损或损坏，使用设备过程中声音突然中断或因 ● 能引起触电。 此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座 中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进 请勿打开 行检修。 请勿打开本设备并试图拆卸其内部零件或进行任何方式的改 若本设备发生摔落或损坏，请立即关闭电源开关，从电源插座 ● ● 造。本设备不含任何用户可自行修理的零件。若出现异常，请 中拔出电源线插头，并请有资格的 YAMAHA 维修人员对设备进 立即停止使用，并请有资格的 YAMAHA 维修人员进行检修。 行检修。 小心 为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。这些注意事项 包括但不限于下列情况： 请勿在禁闭的通风不佳位置使用本设备。若需要在很小空间中 ● 而非在 EIA 标准托架中使用本设备，请务必保证本设备与周围墙...
- Page 3 The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. • This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires) 此 符号表示端子带电，有危险。将外部导线连接到此端子时，必须由 “ 接受过相关操作指导的人员 ” 进行连接，或导线经过...
-
Page 4: Table Of Contents
• 提供了显示各种保护系统状态 （电源开 关检测、输出保护、 检测）的 PROTECTION 指示灯，显 示散热器过热的 TEMP 指示灯，以及显示电源状态的 POWER/STANDBY 指示灯。 • 可变速的低噪声风扇可确保高可靠性。 • T5n 可与多个支持 100 V 线路输出的高阻抗音箱并联。 • T3n 可与多个支持 70 V 线路输出的高阻抗音箱并联。 • 选购的外接功放控制设备如 ACD1 或 ACU16-C 可让您通过网络监视或控制功放。 有关放大器控制单元 的最新信息，请访问本公司的网站： http://www.yamahaproaudio.com/ 本使用说明书同时适用于三种型号： 、 和 功率放大器。 为了最大限度地发挥本功率放大器的超强功能和延长正常使用寿命，在使用之前请务必仔细阅... -
Page 5: 各控制钮和功能
灯，指示由于信号电平太高，已发生 “爆音” 。 进气口和排气口。另外，请定期清洁过滤网滤芯。如 果灰尘或碎屑阻塞了进气口，则会使放大器过热并可 SIGNAL 指示灯 能导致放大器关闭。 当相应通道的输出电平超过 1 Vrms （相当于 0.2 W 时 8 ohms 负载、 或 0.4 W 时 4 ohms 负载或 0.8W 时 2 ohms 前 后 负载）时亮绿灯。 进气 排气 把手的螺丝孔 这四个螺丝孔供附带的把手使用。 使用附带的平头螺 丝将把手安装到放大器。 使用说明书 T5n/T4n/T3n... -
Page 6: 后面板
32 dB： 32 dB 设置 如果将本设备安装在支架上并频繁搬动，请务必使用 26 dB： 26 dB 设置 适合所使用支架大小的安装件支撑设备的后端。 从诸如 ACD1 或 ACU16-C 等功放控制设备进行监视 或控制时，如果希望输入信号以最大电平 +24 dBu 输 入，可以将 GAIN 开关设置为 [26 dB] 以避免削波的产 生。功放连接到 ACD1 或 ACU16-C 时，如果 GAIN 开关已经设置为 [32 dB]，功放内部的电子音量控制器 会发生作用，最大输入电平会变为 +18 dBu。 使用说明书 T5n/T4n/T3n... -
Page 7: 音箱的连接
（A 和 B）可以单独控制各通道的音量。 ● 5 路接线柱 ● Speakon 连接插口 – – 全部音箱 全部音箱 全部音箱 全部音箱 阻抗： 阻抗： 阻抗： 阻抗： 2 Ω ( 最小值 ) 2 Ω ( 最小值 ) 2 Ω ( 最小值 ) 2 Ω ( 最小值 ) 使用说明书 T5n/T4n/T3n... -
Page 8: Bridge 模式
4 Ω ( 最小值 ) 4 Ω ( 最小值 ) 接线 将外接设备连接到放大器前，请关闭 POWER 开关。 使用 Euroblock 连接头 ■ ● 线缆准备 • 如要准备将线缆接在Euroblock接头上，请按图所示剥开线缆，用线束进行连接。使用Euroblock方式连接，因线缆重力或 震动造成线束金属的疲劳，可能使线束折断。当设备装在机架上使用时，如果可能请用扎带将线缆扎紧。 约 7 mm • 如果连接线需要频繁地连接和断开，如便携安装用途，我们建议您使用带有绝缘环的金属套箍。使用的套箍导电部分外 径应为1.6mm或以下，长度约7 mm （如Phoenix Contact公司制造的 AI0,5-6WH） 。 1.6 mm 约 7 mm 或以下 如果使用线束连线方式，不要为暴露部分上锡 （用焊锡挂锡） 使用说明书 T5n/T4n/T3n... -
Page 9: 音箱的连接
底盘 裸露的电线 ● Speakon 连接插口 Neutrik NL4 插头 将 Neutrik NL4 插头插入放大器背面的 Speakon 连接插 口中，然后顺时针锁定。 通道 È STEREO 或 PARALLEL BRIDGE Neutrik Neutrik 功放 功放 CHANNEL É Neutrik 1– A– 1– 功放 – 2– B– 2– 1– B– 使用说明书 T5n/T4n/T3n... -
Page 10: 过滤网滤芯清洁
TEMP 指示灯 TEMP 指示灯亮灯，指示温度 散热器温度超过 85 ℃。 芯，使放大器周围保持更畅通 亮灯。 警告。 的空气流动。 检查放大器的通风条件，采取 适当措施改善放大器周围的空 热保护电路动作，保护功放晶 散热器温度超过 85 ℃。 气流动。 体管。 PROTECTION 另外，请清洁过滤网滤芯以确 指示灯亮灯。 保畅通的空气流动。 在放大器输出端检测到 DC 电 请向代理经销商或就近的 电源切断，保护音箱系统。 YAMAHA 维修服务中心咨询。 压。 MUTE 指示灯 MUTE 电路动作，保护功放晶 亮灯。 某音箱端子出现短路。 找到短路位置，排除短路原因。 体管。 使用说明书 T5n/T4n/T3n... -
Page 11: 技术规格
+14.5 dBu 输入灵敏度 RL=8 Ω 26 dB 位置 +8.2 dBu +8.0 dBu +8.5 dBu 32 dB 位置 20 Hz-20 kHz 105 dB （DIN AUDIO） 信噪比 最小值 功率消耗 待机 70 W 闲置 1200 W 1/8 功率、 2 Ω / 粉红噪声 使用说明书 T5n/T4n/T3n... - Page 12 把手 ×2 （带平头螺丝 ×4） 、 随机附件 Euroblock 连接头 ×2、使用说明书 以上技术规格适用的额定电源电压为 120 V、 230 V 和 240 V。 半功率 = 额定功率 3 dB 以下 1/8 功率 = 额定功率 9 dB 以下 0 dBu = 0.775 Vrms * 本使用说明书的内容为印刷时最新的技术规格。请至 Yamaha 网站下载最新版本的使用说明书。 T5n/T4n/T3n 使用说明书...
- Page 13 Cr (VI) PBDE SJ/T 11364 GB/T 26572 GB/T 26572 T5n/T4n/T3n Owner’s Manual...
-
