Samsung SNC-B5395 User Manual

Hide thumbs Also See for SNC-B5395:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

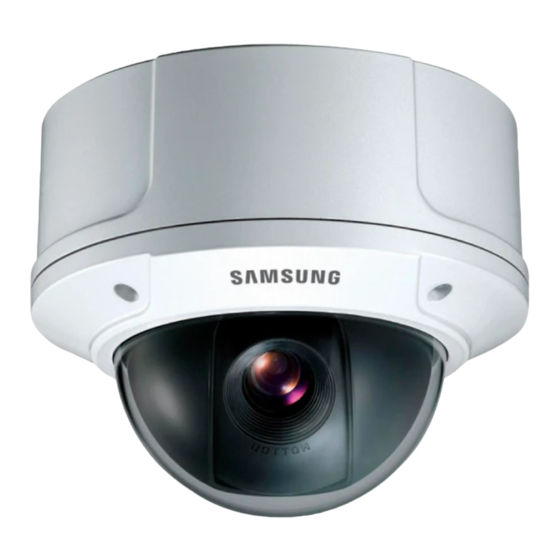

SNC-B5395

user manual

imagine
the possibilities
Thank you for purchasing this Samsung product. To receive
more complete service, please register your product at
www.samsung.com/global/register
SNC-B5395

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Samsung SNC-B5395

Summary of Contents for Samsung SNC-B5395

  • Page 1: User Manual

    SNC-B5395 SNC-B5395 user manual imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/global/register...

  • Page 2: Safety Precautions

    safety precautions CAUTION RISK OF ELECTRIC SHOCK. DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK)NO USER-SERVICEABLE PARTS INSIDEREFER SERVICING TO QUALIFIED SERVICE PERSONNEL This symbol indicates that dangerous voltage consisting a risk of electric shock is present within this unit.
  • Page 3 9. If this product fails to operate normally, contact the nearest service center. Never disassemble or modify this product in any way. (SAMSUNG is not liable for problems caused by unauthorized modifications or attempted repair.) 10. When cleaning, do not spray water directly onto parts of the product. Doing so may cause fire or electric shock.

  • Page 4: Important Safety Instructions

    important safety instructions 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use this apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

  • Page 5: Table Of Contents

    contents Preparation Features Precautions – Installation and Use Recommended PC Specifications Compatible IP Routers Compatible PoE Switches Checking the components in the package Names of each part Installation and Connection Removing the cover Setting switches Installing camera Connecting Network Connection & Setup Connecting the camera to an IP router with the xDSL/Cable modem Connecting the camera to an IP router with...
  • Page 6 Using the Camera Connecting to the camera Installing ActiveX Using the Viewer Screen Using the Search Viewer Screen Setting Up Setting the camera Basic Configuration System Configuration Layout Configuration Event Configuration Network Configuration Appendix Troubleshooting Specifications 02_ Contents...

  • Page 7: Preparation

    preparation FEATURES Various Communication Protocol Support This product supports various communication protocols such as ARP, HTTP and DHCP as well as TCP/IP, UDP, SMTP for Email transmission and FTP protocol. Monitoring Through Web Browser Monitoring Through Web Browser This product enables watching a video through an Internet web browser so that you can watch a video through the Internet as you can within the local network.

  • Page 8: Precautions - Installation And Use

    PRECAUTIONS – INSTAllATION ANd USE Do not disassemble your camera. Always be cautious when handling your camera. Do not subject the camera to impact or vibration and always be cautious of damaging the camera due to neglectful storage and/or operation. Do not install the camera at a location where it would become exposed to rain or humidity and do not operate the camera in a wet environment.

  • Page 9: Compatible Poe Switches

    COMPATIBlE POE SWITChES Linksys SRW224G4P D-Link DES-1316 SMC SMCPWR-INJ3 ChECKING ThE COMPONENTS IN ThE PACKAGE Make sure that the following items are included in the package. Camera User's Manual Test Monitor Cable External Cable Image Part name Standard Quantity Usage Attach each piece to screw connection PLASTIC ANCHOR HUD 5...

  • Page 10: Names Of Each Part

    NAMES OF EACh PART Front Inner Cover Covers the main body to protect it. Dome Cover Covers the inner cover, lens, and main body to protect them. Includes a lens, a switch board, a PCB board, screws, and Main Body such.
  • Page 11 Inside Ethernet Port Ethernet cable port. Used to connect the camera to an external device. - ALARM IN : These are alarm in ports. I/O Port - ALARM OUT : These are alarm out ports. - GND : This is the GND port. SDHC Memory Card Slot This is where you insert your SDHC memory card.

  • Page 12: Installation And Connection

    installation and connection REMOVING ThE COVER To connect the SDHC memory card, Ethernet cable, alarm input/output and etc., remove the Dome Cover and Lens Cover. Remove 4 screws using L-Wrench. Lift the dome cover upward and remove it. Pull both sides of the lens cover and lift it up to remove.

  • Page 13: Setting Switches

    SETTING SWITChES Setting function switches To set the available functions on your camera, adjust eight switches as shown below: Name Brief description This is unavailable function. Sens-up or Low speed shutter ON/OFF H-REV Horizontal reverse ON/OFF V-REV Vertical reverse ON/OFF Backlight compensation ON/OFF Flickerless ON/OFF Automatic switching between color and black &...
  • Page 14 Switch 3 (h-REV) : When this switch is set to ON, the camera image is reversed horizontally. If you want to monitor your site using a mirror, you can use this feature to see the right image. Switch 4 (V-REV) : When this switch is set to ON, the camera image is reversed vertically.
  • Page 15 Inserting/Removing an SdhC Memory Card Inserting an SdhC Memory Card Push the SDHC memory card in the direction of the arrow shown in the diagram. Do not force the memory card in. If you can’t insert the memory card into the slot with ease, you might be inserting the card in the wrong direction.
  • Page 16 Memory Card Information (not included) What is a memory card? The memory card is an external data storage device that has been developed to offer an entirely new way to record and share video, audio, and text data using digital devices. Selecting a memory card that’s suitable for you Your camera supports SDHC memory cards.
  • Page 17 Connecting Ethernet Cable Connect the Ethernet cable to the network port as shown.  Connecting Molded Cable directly Circuit Board can be affected by stress due to a limited space, which can cause a malfunction. For this reason, use non-molded UTP cable when connecting directly to the camera.

  • Page 18: Installing Camera

    INSTAllING CAMERA Before installation Before installing your camera, you have to read the following cautions: You have to check whether the location (ceiling or wall) can bear five times the weight of your camera. Don’t let the cable to be caught in improper place or the electric line cover to be damaged. Otherwise it may cause a breakdown or fire.
  • Page 19 Attach the Dome cover. (Screw the connection bolts tightly using the L-Wrench for waterproofing.))  To change the SAMSUNG logo position, move the location of the connection rubber band as show below and rotate for assembly. (The rotation limit is 180 degree.)
  • Page 20 To install the camera side on a pipe Pull the power and video cables through the pipe connection hole on the camera side. 1. Remove the side cover from the Case using a coin or minus (-) driver. (Rotate counterclockwise.) 2.
  • Page 21 After pulling the power and video cables through the connection pipe, screw the male thread pipe into the female pipe thread in your camera tightly to fix the Main body. (In this case, be sure to tape with Teflon tape before assembly for waterproofing.
  • Page 22 Installing the camera on the ceiling Before installation, you have to be familiar with the cautions on page 14 and fill in the holes that are not used for installation. The holes that are not used should be tightly sealed up using the screws provided for waterproofing.
  • Page 23 disassembling/assembling the Main body from the Case The holes that are not used should be tightly sealed up using the screws provided for waterproofing. To detach the Main body from the Case, follow the instructions below: Remove the Dome cover first. Detach the Main body of the camera from the Case.

  • Page 24: Adjusting The Camera Direction

    Adjusting the camera direction Panning Tilting Lens rotation When the camera is fixed on the ceiling, you can adjust the camera viewing angle. You can rotate your camera leftward or rightward (Panning), and can change the slope of your camera upward or downward (Tilting). In case of panning, the rotation limit of your camera is set to 355 degree (100 degree clockwise and 255 degree counterclockwise).

  • Page 25: Connecting

    CONNECTINg To connect input and output ports: A-OUT2 A-OUT1 A-IN2 A-IN1 A-OUT2 A-OUT1 A-IN2 A-IN1 Connect alarm lines to the input and output ports on the rear. Alarm In/Out Connection Diagram Installation and Connection...

  • Page 26: Connecting Power

    Connecting Power Connect the power adapter to the camera’s power port. Using a flathead screwdriver, connect the two lines leading from the power adapter to the camera’s power port. Connect the power cord to the power adapter unit. Connect the power plug to a power outlet. Beware of DC 12V’s polarity charges when making the connection.
  • Page 27 Connecting a Monitor Output SNC-B5395 monitor Connect the VIDEO OUT port of the camera and the VIDEO IN port of the monitor. Connect the AUDIO OUT port of the camera and the AUDIO IN port of the monitor. Installation and Connection...
  • Page 28 Connecting to Audio Input/Output LINE-IN Speaker LINE-OUT Pre-Amp Pre-Amp Microphone Connect the AUDIO IN port of the camera with the microphone directly or LINE OUT port of the amplifier that the microphone is connected to. direct Mic Connection: Set Audio Input Gain high (10). (Refer to page 57) line Out Connection: Set Audio Input Gain low (1).
  • Page 29 Audio I/O Block diagram Pre-Amp Speaker Pre-Amp Microphone Audio Codec G.711 PCM, µ-law 64kbps 8kHz sampling Full duplex Audio Audio in Used for mono signal line input (Max.2.4 Vpp) Audio out Used for mono signal line output (Max.2.4 Vpp) line out impedance 600ohm Installation and Connection...
  • Page 30 network connection & setup You can set up the network settings according to your network configurations. Network connection and setup processes are given as follows. Connect the camera to an IP router with a xDSL/Cable modem Page 27~29 Connect the camera to an IP router with local area networking Page 30~31 Connect the camera directly to a DHCP-based xDSL/Cable modem Page 32~33 Connect the camera directly to local area networking Page 34 Compliant IP routers are as listed below.

  • Page 31: Network Connection & Setup

    CONNECTING ThE CAMERA TO AN IP ROUTER WITh ThE xdSl/ CABlE MOdEM This is for a small network environment such as homes, SOHO and ordinary shops. SNC-B5395 xDSL or Cable Modem xDSL or Cable Modem IP Router External Remote PC...
  • Page 32 [STEP 2] Checking if the IP router is connected to the xdSl/Cable modem properly Select <Status> from the Settings menu of the IP Router If it is properly connected, <IP Address>, <Subnet Mask> and <Gateway> provided by your ISP are displayed. Please remember these values because they are required so that an external remote computer of the IP router connects to the camera.
  • Page 33 [STEP 5] Connecting to the camera from a remote PC You can’t use the IP Installer on a remote PC that is not connected to the IP router. This is because the IP Installer does not work on the Internet. You can use DDNS URL of the camera to connect to the IP router internal camera.

  • Page 34: Connecting The Camera To An Ip Router With Local Area Networking

    CONNECTING ThE CAMERA TO AN IP ROUTER WITh lOCAl AREA NETWORKING This is for a large network environment such as corporate office, building, public office and factory. SNC-B5395 IP Router SNC-B5395 External Remote PC Firewall DDNS Server Local PC Local PC...
  • Page 35 [STEP 2] Setting the IP address Refer to "Static IP Setting" on page 36 or "Dynamic IP Setting" on page 40. [STEP 3] Connecting a local PC in the IP router to the camera Run the IP Installer on your local PC and search for the camera.

  • Page 36: Connecting The Camera Directly To A Dhcp-Based Xdsl/Cable Modem

    For the menu location of Internet Connection Type or DHCP selection, refer to the IP router’s documentation. When done, click the [Save] or [Apply] button to save the settings. xDSL or Cable Modem SNC-B5395 External Remote PC DDNS Server (Data Center, KOREA)
  • Page 37 Connecting to the camera from a remote PC Launch an Internet browser on the remote PC. Enter the DDNS URL address in the address bar of the browser for connecting to the camera. ex) http://mfffe42.websamsung.net For the DDNS URL address, refer to “Checking the DDNS address” on page 43. To check if your xDSL / Cable modem uses DHCP, contact your Internet Service Provider.

  • Page 38: Connecting The Camera Directly To Local Area Networking

    CONNECTING ThE CAMERA dIRECTly TO lOCAl AREA NETWORKING SNC-B5395 SNC-B5395 External Remote PC Firewall DDNS Server (Data Center, KOREA) Local PC Connecting to the camera from a local PC in the lAN Launch an Internet browser on the local PC.

  • Page 39: Searching For The Camera

    SEARChING FOR ThE CAMERA IP Installer screen layout device Name : Model name of the connected device. Mode : Shows the current selection between <Static>and <Dynamic>. Mac Address : The Mac address of the network interface of the camera that is printed on the rear panel.

  • Page 40: Setting Static Ip

    setting static ip MANUAl NETWORK SETTING Run the <IP Installer.exe> program and display the camera list found on the screen. For the initial run, the [Auto Set] and [Manual Set] button are all disabled. Select a camera you want from the camera list.
  • Page 41 You can’t change the port numbers of Device, TCP, UDP, Upload and Multicast, which are automatically changed according to the increase/decrease of the port number of HTTP. In the <PORT>fields, set up port numbers. <HTTP Port>: A HTTP port used to connect to a camera using the Internet browser.
  • Page 42 If more than one camera are connected to an IP Router Set the IP and port settings for camera differently. Items 1st Camera 2nd Camera IP Address 192.168.1.200 192.168.1.201 IP Related Subnet Mask 255.255.255.0 255.255.255.0 Items Gateway 192.168.1.1 192.168.1.1 HTTP Port 10000 Device Port 60001...

  • Page 43: Automatic Network Setting

    AUTOMATIC NETWORK SETTING Run the <IP Installer.exe> program and display the camera list found on the screen. For the initial run, the [Auto Set] and [Manual Set] button are all disabled. Select a camera you want from the camera list. Confirm the MAC Address of the camera on its rear panel.

  • Page 44: Setting Dynamic Ip

    setting dynamic ip dyNAMIC IP SETTING Examples of using dynamic IP If the camera is installed on an IP router and obtains an IP using DHCP If the camera is connected directly to a xDSL/Cable modem using DHCP If an IP is allocated by the internal DHCP server in local area networking dynamic IP Check When you run the IP Installer on your local PC, the camera with a dynamic IP allocated is listed.

  • Page 45: Port Forwarding (Port Mapping) Setting

    PORT FORWARdING (PORT MAPPING) SETTING With the camera installed on an IP router, you must set the port forwarding for the IP router before an IP router external remote PC can connect to the IP router internal camera. Manual Port Forwarding Click <Applications &Gaming>...

  • Page 46:   U Sing The Camera

      u sing the camera CONNECTING TO THE CAMERA Connecting to the camera General Run an Internet browser. Enter the IP address for the camera in the Address input box. Example) IP Address: 192.168.1.200  http://192.168.1.200 - The Login screen appears. If the HTTP port number is not 80 Run an Internet browser.
  • Page 47 Checking the ddNS address A DDNS address consists of <One among from lower-case alphabet characters of c, m and p> + <Last 6 digits of the MAC address> + <websamsung.net>. The lower-case alphabet letter is represented as <c>if the first 6 digits of the MAC address is <00:00:f0>, <m>...

  • Page 48: Installing Activex

    INSTALLING ACTIVEX If you connect the camera to the Internet and configure the network settings, you can monitor the picture of the connected camera in real-time. For Windows XP Service Pack 2 If the following screen appears, click the Install button. Click the <Install ActiveX Control>.
  • Page 49 logging to the camera For the first login, the user ID is “root” and password is “4321”. Type root in the <User ID>input box. Type 4321 in the <Password> input box. If you have changed the old password, type the new password here. Click the [Log In] button.

  • Page 50: Using The Viewer Screen

    USING ThE VIEWER SCREEN If you connect to the camera, the following Viewer screen appears. Main Screen layout Name Button Function and description LIVE Moves to the main screen. You can search stored video data using date parameters. The date can be adjusted from the calendar window.
  • Page 51 ABOUT You can view information, version, manufacturer, etc. Connection Displays the model name and the address of the Status connected device. window Capture Captures the current picture on the screen and saves it button as a .jpeg or .bmp image file. Print button Prints the current picture on the screen.

  • Page 52: The Save Path Cannot Be Changed If You Are Using Windows Vista

    The captured screen image is saved in the specified folder path. default save paths are provided for each version of Windows. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Live Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Live To change the saving path, click [SAVE PATH] button( ) and then select the path you want.

  • Page 53: For Avi Save, You Need The Divx Codec For Playing Saved Files. You Can Download The Free

    To stop a recording, click the [RECORD] button once again. default save paths are provided for each version of Windows. Windows XP: C:\Program Files\Samsung\SNC-B5395\VidedClip\Live Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Live To change the saving path, click [SAVE PATH] button( ) and then select the path you want.

  • Page 54: Using The Search Viewer Screen

    USING ThE SEARCh VIEWER SCREEN If you connect to the camera, the following Search Viewer screen appears. Main Screen layout Name Button Function and description Live tab Moves to the main screen. Search You can search stored video data using date parameters.
  • Page 55 Capture Captures the recorded image on the screen and saves it button as a .jpeg or .bmp image file. Print Prints the recorded image on the screen. button Record Saves the recorded video as a .avi video file. button Calendar Searches the recorded video using the calendar.
  • Page 56 The captured screen image is saved in the specified folder path. default save paths are provided for each version of Windows. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Search Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Search To change the saving path, click [SAVE PATH] button( ) and then select the path you want.

  • Page 57: To Record A Video

    To stop a recording, click the [RECORD] button once again. default save paths are provided for each version of Windows. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Search Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Search To change the saving path, click [SAVE PATH] button( ) and then select the path you want.

  • Page 58: Function Description

    To Search the Video data From the calendar, select the date you wish to search. Video data associated with that date will than appear. Select the timeframe you wish to search, using the timeline. Clicking on the [Today] button applies today’s date.

  • Page 59: Setting Up

    setting up SETTING ThE CAMERA You can set various functions such as Basic Setting, System, Layout, etc. In the viewer screen, click the [SETUP] tab. The SETUP screen appears. Setting Up...
  • Page 60 SETUP Screen layout SETUP BASIC VIDEO & AUDIO USER LANGUAGE SYSTEM DATE/TIME SOFTWARE UPDATE RESET OVERLAY OVERLAY TEXT EVENT TRANSFER SETUP RECORD SETUP ALARM IMAGE ALARM INPUT1 ALARM INPUT2 MOTION SCHEDULE NETWORK STREAMING SETUP DDNS Setting Up...

  • Page 61: Basic Configuration

    BASIC CONFIGURATION To setup Video/Audio You can set the video resolution, quality, frames per second, and input gain. Click <BASIC>  <VIDEO & AUDIO>. The VIDEO & AUDIO window appears. To complete the video setting, click the [Apply] button. The settings are saved. You will not be able to hear the audio data if the audio input gain is at zero.
  • Page 62 To Setup IP settings Click <BASIC>  <IP>. IP Setting window appears. To complete the setting, click the [Apply] button. The settings are saved and the system is restarted. The currently opened web browser is closed. If more than one camera are connected to an IP Router, set the IP and port Settings for the camera differently.
  • Page 63 To Setup Users Click <BASIC>  <USER>. The USER window appears. To complete the setting, click the [Apply] button. The settings are saved and the system is restarted. The currently opened web browser is closed. <Login Authentication>: You can determine whether to require login authentication for users. - If it is set to <Enable>, the users can connect to the system through login authentication, while it is set to <Disable>, the users can connect to the system without login authentication.
  • Page 64 To register an user In the USER window, click the [Insert] button. The <Insert User> window appears. Enter user ID and password. For the ID and password, up to 9 alphanumeric and some special characters are allowed. Select the user permission. Select a user permission for the new user from the <Operator>...
  • Page 65 To modify a registered user account Select the <Select> check box of a user account to be modified in the USER window. Click the [Modify] button in the USER window. The <Modify User> window appears. In the window, modify <User ID>, <Password>, <Confirm Password>...
  • Page 66 To set the display language Click <BASIC>  <LANGUAGE>. The LANGUAGE window appears where you can select a preferred language. You can select once from 7 languages (English/Korean/Chinese/French/Italian/ Spanish/German). To complete the setting, click the [Apply] button. The language has been changed to the selected one.

  • Page 67: System Configuration

    SySTEM CONFIGURATION To set date/time You can get the current system time from a NTP server or a PC and set the system time. Click <SYSTEM>  <DATE/TIME>. The DATE/TIME window appears. To complete the setting, click the [Apply] button. The settings are saved.
  • Page 68 To setup the system time Select one of the NTP server addresses of the <Address> list, or click <Syncronize with PC Viewer>. Set the date and time directly if you select <Manual>. Click the [Apply] button. The setting time is applied. NTP Server IPs are provided by a public agency and their list is therefore subject to change.
  • Page 69 To update the software Click <SYSTEM>  <SOFTWARE UPDATE>. The Software Update window appears. To update the software In the USER window, click the [Browse] button. The Open File window appears. Select an update file and click the [Open] button. In the USER window, click the [Install] button.
  • Page 70 To reset the system If the system abnormally operates or a problem occurs, you can restart or reset the system. Click <SYSTEM>  <RESET>. The Reset window appears. <Restart>: The Reset window appears. <Factory Default>: Initializes the system settings to the factory settings and then restarts the system. - <Except Network Parameter>: Initializes the system settings except network settings.

  • Page 71: Layout Configuration

    lAyOUT CONFIGURATION You can display text on the screen. To Set text Click <OVERLAY>  <OVERLAY TEXT>. The Overlay Text window appears. To complete the setting, click the [Apply] button. The settings are saved. <Overlay Text Settings>: The <Disable> option hides an overlay text while <Enable> shows it on the screen.

  • Page 72: Event Configuration

    EVENT CONFIGURATION To set the image transmission function You can set an FTP/Email(SMTP) server to send the prior/posterior alarm image saved in the camera when an alarm is generated. Click <EVENT>  <TRANSFER SETUP>. The TRNASFER SETUP window appears. If you use charge SMTP services, contact to SMTP service provider for the detail settings.
  • Page 73 <E-mail(SMTP) Transfer> : You can transfer an alarm image through Email. This function supports SMTP Email server only. When the initial SMTP server setting and connection are not verified, the <Not verified> message appears. - <SMTP Server Address>: Enter the IP address of an SMTP server to be used to send an Email. Example) smtp.hotmail.com - <User ID>: Enter a user account ID to connect to connect the SMTP server.

  • Page 74: File Name

    To set an alarm image You can set an image to be sent through FTP/Email(SMTP) or saved on the SDHC memory card when an alarm is generated or during the scheduled transfer. Click <EVENT>  <ALARM IMAGE>. The ALARM IMAGE SETUP window appears. To complete the setting, click the [Apply] button.
  • Page 75 To set an alarm input Click <EVENT>  <ALARM INPUT 1> or <ALARM INPUT 2>. The ALARM INPUT window appears. To complete the setting, click the [Apply] button. The settings are saved. <Input Device Setup>: Select an input type from the <OFF>, <NO> and <NC>. - <NO>(Normal Open): It is normally open, but if it is close, an alarm will be generated.
  • Page 76 To set the motion detection function Click <EVENT>  <MOTION>. The MOTION window appears. To complete the setting, click the [Apply] button. The settings are saved. <M.D. Function>: <Enable> activates the motion detection function, while <Disable> disables the function. <M.D. Configuration>: You can set motion detection performance parameters. - <Motion Sensitivity>: Select a motion detection function sensitivity from <High>, <Medium>...
  • Page 77 To set a motion detection target area You can set a specific area to detect a motion in. In the MOTION window, click the [Motion Area] button. The Motion Area window appears. You can set a specific area to detect a motion in.
  • Page 78 To set scheduled transmission You can have a JPEG image sent through FTP and Email or recorded on the SDHC card periodically. Click <EVENT>  <SCHEDULE>. The SCHEDULE window appears. To complete the setting, click the [Apply] button. The settings are saved. <Schedule Transfer Function>: <Enable>...

  • Page 79: Network Configuration

    NETWORK CONFIGURATION To set video streaming You can control the data transfer rate according to the camera video streaming type and network bandwidth. Click <NETWORK>  <STREAMING SETUP>. The STREAMING SETUP window appears. To complete the setting, click the [Apply] button. The settings are saved.
  • Page 80 [Apply] button. The settings are saved. If Samsung’s DDNS service is selected, the Host Name is automatically generated using the camera MAC address. A camera MAC address consists of <One among from lower-case alphabet characters of c, m and p>...

  • Page 81: Appendix

    부 부 a ppendix TROUBlEShOOTING PROBlEM SOlUTION Check to make sure that the camera’s Network settings are appropriate. Check to make sure that all network cables have been connected properly. If connected using DHCP, verify that the camera is able to acquire dynamic IP addresses without any problem.

  • Page 82: Memory Card

    PROBlEM SOlUTION If the transmission method is set to multicast, check whether No image appears. there is a router that supports multicast in the LAN the camera is connected to. I enabled Motion detection Verify the settings in the following sequence: Feature under Motion detection, but .jpg files are A.

  • Page 83: Specifications

    G.711 : Full Duplex, 64Kbps, 8KHz sampling Flash Memory 16M byte Network Hardware SDRAM 128M byte Ethernet 10/100BASE-T Network TCP, UDP, NTP, HTTP, DHCP, PPPoE Network Protocol Network Streaming TCP, UDP(Unicast, Multicast) Protocol DDNS Samsung DDNS and Public DDNS servers support Appendix...

  • Page 84: Video Resolution

    details Item NTSC D1(720x480), VGA(640x480), D1(720x576), VGA(640x480), Video Resolution CIF(352x240) CIF(352x288) MJPEG Very Very MJPEG Very Very High High Normal Low High High Normal Low MPEG4 MPEG4 Very Very 24fps 25fps 25fps 25fps 26fps 21fps 22fps 23fps 23fps 24fps High High High High...
  • Page 85 details Item NTSC AC24V±10%(60Hz±0.3Hz) Power DC12V+10%/-5% PoE (Power over Ethernet) Power Consumption Approx. 8W Operation Temperature -10˚C~50˚C Operation Humidity ~90% Dimension 150(Ø) x 121(H)mm Weight Approx. 1.1kg Appendix...
  • Page 86 SNC-B5395 Appendix...
  • Page 87 GPl/lGPl SOFTWARE lICENSE This product uses open-source software distributed under the terms of GPL and LGPL. And you can visit at www.samsungsecurity.com to get the source codes of the following GPL and LGPL software used for this product. GPL S/W - Base Kernel, Busybox, Sysvinit, dosfstools LGPL S/W - gLibc, Inetutils...
  • Page 88 Appendix...
  • Page 89 Appendix...
  • Page 90 Appendix...
  • Page 91 Appendix...
  • Page 92 Appendix...
  • Page 93 Appendix...
  • Page 94 Appendix...
  • Page 95 Appendix...
  • Page 96 Appendix...
  • Page 97 Appendix...
  • Page 98 Appendix...
  • Page 99 Appendix...

  • Page 100: Correct Disposal Of This Product

    Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems) This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.
  • Page 101 SNC-B5395 SNC-B5395 kullanım talimatları olanakları hayal edin Bir Samsung ürünü aldığınız için teºekkür ederiz. Daha eksiksiz bir hizmet alabilmek için lütfen ürününüzü www.samsung.com/global/register...
  • Page 102 çarpması meydana gelebilir. 9. Bu ürün normal şekilde çalışmıyorsa, en yakın servis merkeziyle irtibata geçin. Asla demonte etmeyin ya da bu ürünü hiçbir şekilde modifiye etmeyin. (SAMSUNG, yetkisiz modifikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.) 10.
  • Page 103 DİKKAT 1. Ürün üzerine objeler düşürmeyin ya da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya manyetik girişimlerin bulunduğu yerlerden uzak tutunuz. 2. Yüksek sıcaklıkları (50°C üzeri), ve düşük sıcaklıkların ( -10°C altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir. 3.
  • Page 104 önemli güvenlik yönergeleri 1. Bu yönergeleri okuyun. 2. Bu yönergeleri saklayın. 3. Uyarıları dikkate alın. 4. Yönergeyi takip edin. 5. Bu cihazı suyun yakınında kullanmayın. 6. Yalnızca kuru bir bezle temizleyin. 7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun. 8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yaynına koymayın.
  • Page 105 İçindekiler Hazırlık Özellikler Önlemler - Kurulum ve Kullanım Önerilen PC Özellikleri Uyumlu IP Yönlendiriciler uYumLu POE anahtarlar Ambalajdaki parçaların kontrol edilmesi Her parçanın ismi Kurulum ve Bağlantı Kapağın kaldırılması Anahtarları ayarlamak Kameranın kurulumu Bağlantı Ağ Bağlantısı & Kurulumu Kameranın bir IP yönlendiriciye xDSL/ Kablo modemle bağlanması...
  • Page 106 Kameranın Kullanımı Kameraya bağlanmak ActiveX Kurulumu İzleme Ekranını Kullanmak İarama İzleme Ekranını Kullanmak Ayarlama Kamerayı Ayarlamak Tamal Yapılandırma Sistem yapılandırma Düzen Yapilandirma Olay Yapılandırması Ağ Yapılandırması Sorun Giderme Özellikler 02_ İçindekiler...
  • Page 107 hazırlık ÖZELLIKLER Çeşitli İletişim Protokolü Desteği Bu ürün ARP, HTTP, DHCP, TCP/IP, UDP ve SMTP gibi çeşitli iletişim protokollerini Eposta iletimi için ve FTP protokolünü desteklemektedir. Tarayıcı Vasıtasıyla İzleme Tarayıcı Vasıtasıyla İzleme. Bu ürün bir internet tarayıcısı ile video izlemeyi mümkün kılar böylece yerel ağ...
  • Page 108 ÖNLEMLER – KURULUM VE KULLANIM Kameranızın parçalarını sökmeyin. Kameranızı kullanırken her zaman tedbirli olun. Kamerayı darbeye ya da titreşime maruz bırakmayın ve ihmalkarca depolama ve/veya işletim yüzünden zarar vermemek için tedbirli olun. Kamerayı yağmura ya da neme maruz kalabileceği bir konuma kurmayın ve nemli ortamlarda kamerayı çalıştırmatın.
  • Page 109 UYUMLU POE ANAHTARLAR Linksys SRW224G4P D-Link DES-1316 SMC SMCPWR-INJ3 AMBALAJDAKI PARÇALARIN KONTROL EDILMESI Aşağıdaki parçaların ambalajın içinde yer aldığına emin olunuz. Kamera Kullanım Kılavuzu Test Monitor Kablosu Harici Kablo Görüntü Parça Adı Standart Miktar Kullanım PLASTİK Her parçayı bağlantıyı kuvvetlendirmek HUD 5 BAĞLANTI içinvida bağlantısıyla bağlayın.
  • Page 110 HER PARÇANIN İSMİ Ön İç Kapak Ana gövdeyi korumak için kaplar. İç kapağı, merceği ve ana gövdeyi korumak için kaplar. Kubbe Kapak Mercek, anahtar panosu, bir PCB panosu, vidalar ve Ana Gövde benzerlerini içerir. Ses Çıkışı Giden ses sinyalleri için. Ses Girişi Gelen ses sinyalleri için.
  • Page 111 İç Ethernet Portu Ethernet kablosu portu. Kamerayı harici bir cihaza bağlamak için kullanılır. - ALARM GİRİŞİ : Bunlar alarm portlarıdır. I/O Portu - ALARM ÇIKIŞI : Bunlar alarm çıkış portlarıdır. - GND : Bu GND portudur. SDHC Hafıza Kartı Yuvası Burası...
  • Page 112 kurulum ve bağlantı KAPAĞIN KALDIRILMASI SDHC hafıza kartı, Ethernet kablosu, alarm giriş/çıkış vs için Kubbe Kapağı ve Mercek Kapağını çıkartın. L-Anahtarı kullanarak 4 vidayı çıkartın. Kubbe kapağı yukarı kaldırın ve çıkartın. Mercek kapağını iki tarafından çekin ve kaldırarak çıkartın. Kurulum ve Bağlantı...
  • Page 113 ANAHTARLARI AYARLAMAK Fonksiyon anahtarlarını ayarlamak Kameranızdaki mevcut fonksiyonları ayarlamak için, sekiz anahtarı aşağıda gösterildiği gibi ayarlayın: İsim Kısa tanım Bu fonksiyon mevcut değil. (Mevcut Değil) Sens-up ya da düşük hızlı objektif kapama AÇIK/KAPALI H-REV Yatay ters AÇIK/KAPALI V-REV Düşey ters AÇIK/KAPALI Arka ışık denkleştirme AÇIK/KAPALI Titreşimsizlik AÇIK/KAPALI Renkli ve siyah beyaz arasında otomatik geçiş...
  • Page 114 Anahtar 3 (H-REV) : Bu anahtar AÇIK konumdayken, kamera görüntüsü yatay olarak ters çevrilir. Eğer bölgeyi bir ayna ile izleyecekseniz, doğru görüntüyü görmek için bu özelliği kullanabilirsiniz. Anahtar 4 (V-REV) : Bu anahtar AÇIK konumdayken, kamera görüntüsü dikey olarak ters çevrilir. Eğer kameranızdan istemeden düşey olarak ters görüntü alıyorsanız, bu özellkile doğru görüntüyü...
  • Page 115 SDHC Hafıza Kartını Takmak/Çıkartmak SDHC Hafıza Kartını Takmak SDHC hafıza kartını şekilde gösterildiği gibi ok yönünde ittirin. Hafıza kartını içeriye doğru zorlamayın. Eğer hafıza kartını yuvaya kolayca takamıyorsanız, kartı ters yönde yerleştiriyor olabilirsiniz. Hafıza kartını zorlayarak yerleştirmek zarar görmesine neden olabilir. SDHC Hafıza Kartını...
  • Page 116 Hafıza Kartı Bilgisi (dahil değil) Hafıza kartı nedir? Hafıza kartı, dijital cihazlar kullanılırken video, ses ve metin verilerini kaydetmek ve paylaşmak için geliştirilmiş harici veri depolama cihazıdır. Size uygun bir hafıza kartı seçmek Kameranız SDHC hafıza kartlarını desteklemektedir. Ancak hafıza kartının markası ve modeline göre uyumluluk sorunlarını deneyebilirsiniz. Kameranız SD hafıza kartlarını...
  • Page 117 Ethernet Kablosunun Bağlanması Ethernet kablosunu gösterildiği gibi ağ portuna bağlayın. Kalıplı Kablonun doğrudan bağlanması Sınırlı yer yüzünden Devre Panosu gerilimden etkilenebilir, bu da kusurlu çalışmaya neden olabilir. Bu yüzden, kameraya doğrudan bağlantı yaparken kalıpsız UTP kablo kullanın. UTP Kablo kullanarak Kalıplı Kablo bağlantısı Önce sağlanan UTP kabloyu kameraya bağlayın, sonra kalıplı...
  • Page 118 KAMERANIN KURULUMU Kurulum öncesi Kameranızı kurmadan önce aşağıdaki uyarıları okumalısınız: Kurulum konumunun (tavan ya da duvar) kameranın ağırlığının beş katını taşıyabileceğini kontrol etmelisiniz. Kablonun uygunsuz bir yerde sıkışmasına ya da elektrik hattı korumasının zarar görmesine izin vermeyin. Aksi takdirde bozulmaya ya da yangına yol açabilir. Kamerayı duvara ya da bir boruya monte ederken duvar montaj adaptörünü...
  • Page 119 Daha fazla bilgi için, sayfa 20 “ Kamera yönünün ayarlanması.” Kubbe kapağı yerleştirin. (Bağlantı cıvatalarını L-Anahtar ile su geçirmezlik için iyice sıkın.) SAMSUNG logosu konumunu değiştirmek için, bağlantı lastiğinin konumunu aşağıda gösterildiği gibi oynatın ve kurulum için döndürün. (Döndürme sınırı 180 derecedir.) Kurulum ve Bağlantı...
  • Page 120 Kameranın kenarının boruya bağlanması Güç ve video kablolarını kamera kenarındaki boru bağlantı deliğinden çekin. 1. Kenar kapağı Muhafazadanbir bozuk para ya da eksi (-) tornavida kullarak çıkartın. (Saat yönünün tersine çevirin.) 2. Alt deliğin dışında gerilen güç ve video kablolarınıMuhafazanın içine itin.
  • Page 121 Güç ve video kablolarını çektikten sonra bunları borunun içine atın ve borunun erkek ucunu kameranın ana gövdesindeki dişi uca sıkıca vidalayın. (Bu durumda, su geçirmezliği sağlamak için montaj öncesi Teflon bantla bantladığınızdan emin olun. Kablo bağlantılarının bağlantı bölgesinde sıkışmış olmamasına dikkat edin.) Mercek doğrultusunu ayarlayın.
  • Page 122 Kamerayı tavana kurmak Kurulumdan önce sayfa 14'teki önlemleri iyi bilmeniz gerekir ve kurulum için kullanılmayan delikleri doldurun. Kullanılmayan delikler su geçirmezlik için sağlanan vidalarla sıkıca kapatılmalıdır. (Bkz. sayfa 14) Sağlanan şablonu kurulacak bölgeye iliştirin ve bir delik açın (5mm çaplı, minimum 35mm derinliğinde), kamerayı...
  • Page 123 Ana gövdenin Muhafazadan çıkarılması/takılması Kullanılmayan delikler su geçirmezlik için sağlanan vidalarla sıkıca kapatılmalıdır. Ana gövdeyi Muhafazadan çıkarmak içn aşağıdaki talimatları takip edin: Önce kubbe kapağı çıkartın. Kameranın Ana gövdesini Muhafazadan ayırın. 1. Saat yönünün tersine çevirerek iki vidayı gevşetin. 2. Sağdaki ve soldaki kolların kilidini ok yönünde çekerek açtıktan sonra kameranın Ana gövdesini ayırın. Kameranın Ana gövdesini Muhafazayla birleştirmek.
  • Page 124 Kamera yönünü ayarlamak Gezdirme Eğme Mercek döndürme Kamera tavanda sabit olduğu zaman, kamera görüş açısını ayarlayabilirsiniz. Kameranızı sola ya da sağa döndürebilir (Gezdirme), ve kameranızın eğimini yukarıya ya da aşağıya değiştirebilirsiniz (Eğme). Gezdirme durumunda, kameranızın dönme sınırı 355 dereceye ayarlanmıştır (100 derece saat yönünde ve 255 derece saat yönünün tersinde).
  • Page 125 BAĞLANTI Giriş ve çıkış portlarını bağlamak: A-OUT2 A-OUT1 A-IN2 A-IN1 A-OUT2 A-OUT1 A-IN2 A-IN1 Alarm hatlarını arkadaki giriş ve çıkış portlarına bağlayın. Alarm Giriş/Çıkış Bağlantı Şeması Kurulum ve Bağlantı...
  • Page 126 Gücü Bağlamak Güç adaptörünü kameranın güç portuna bağlayın. Yassı başlı bir tornavida kullanarak güç adaptöründen çıkan iki hattı kameranın güç portuna bağlayın. Güç kablosunu güç adaptörü birimine bağlayın. Güç fişini elektrik prizine bağlayın. Bağlantıyı yaparken DC 12V’un s kutupsal yüklemelerine dikkat edin. Eğer PoE (Ethernet üzerinden Güç) destekleyen yönlendirici kullanıyorsanız, ayrı...
  • Page 127 Bir Monitör Çıkışı Bağlamak SNC-B5395 ekran Kameranın VIDEO OUT portunu ve monitörün VIDEO IN portunu bağlayın. Kameranın AUDIO OUT portunu ve monitörün AUDIO IN portunu bağlayın. Kurulum ve Bağlantı...
  • Page 128 Ses Giriş/Çıkışa Bağlamak LINE-IN Hoparlör LINE-OUT Pre-Amp Pre-Amp Mikrofon Kameranın AUDIO IN portunu doğrudan mikrofona bağlayın ya da mikrofonun bağlı olduğu yükselticinin LINE OUT portuna bağlayın. Doğrudan Mik. Bağlantısı: Audio Input Gain (Ses giriş kazancı) ayarını yüksek yapın (10). (Bkz. sayfa 57) Çıkış...
  • Page 129 Ses I/O Blok Şeması Pre-Amp Hoparlör Pre-Amp Mikrofon Ses Kodeği G.711 PCM, μ-law 64kbps 8kHz örnekleme Tam ÇiftYönlü Ses Audio in Mono sinyal hattı girişi için kullanılır (Maks.2,4 Vpp) Audio out Mono sinyal hattı çıkışı için kullanılır (Maks.2,4 Vpp) Çıkış hattı özdirenci 600ohm Kurulum ve Bağlantı...
  • Page 130 ağ bağlantısı & kurulumu Ağ ayarlarınızı ağ yapılandırmanıza göre ayarlayabilirsiniz. Ağ bağlantısı ve kurulum işlemleri aşağıda verilmiştir. Kameranın bir IP yönlendiriciye xDSL/Kablo modemle bağlanması Sayfa 27~29 Kameranın bir IP yönlendiriciye yerel alan ağı ile bağlanması Sayfa 30~31 Kamerayı doğrudan DHCP-tabanlı xDSL/Kablo modeme bağlamak Sayfa 32~33 Kamerayı...
  • Page 131 KAMERANIN BIR IP YÖNLENDIRICIYE XDSL/KABLO MODEMLE BAĞLANMASI Evler, SOHO ve ufak dükkanlar gibi küçük ağ ortamları içindir. SNC-B5395 xDSL xDSL ya da Kablo Modem IP Yönlendirici ya da Kablo Modem SNC-B5395 Harici Uzaktan PC Yerel PC DDNS Sunucu (Data Center, KOREA) [STEP 1] Bir IP yönlendiriciye...
  • Page 132 [STEP 2] IP yönlendiricinin xDSL/Kablo modeme doğru bir şekilde bağlandığının kontrolü IP Yönlendirici Ayarlar menüsünden <Status> seçin. Eğer doğru bağlanmışsa, ISP tarafında sağlanan <IP Address>, <Subnet Mask> ve <Gateway> değerleri görüntülenir. Lütfen bu değerleri aklınızda tutunuz, çünkü IP yönlendiricinin harici bir bilgisayarının kameraya bağlantısı için gereklidir. Ancak ISP'lerin <IP Address>, <Subnet Mask>...
  • Page 133 [STEP 5] Uzaktan bir PC'den kameraya bağlanmak Uzaktaki bir bilgisayarda IP yönlendirici bağlantısı olmadığı için IP Installer kullanamazsınız.Bu yüzden IP Installer internette çalışmaz. Kameranın DDNS URL'sini kullanarak IP yönlendiricili dahili kameraya bağlanabilirsiniz. Ancak, IP yönlendiricinin port yönlendirmesini IPyönlendirici dahili kameraya uzaktan bir PC'den bağlanmadan önce ayarlamalısınız.Port yönlendirme için daha fazla bilgi için, IP Yönlendirici Kullanım kısmına bakın: Port Yönlendirme Ayarı...

  • Page 134: Örn1) Eğer Ip Yönlendiricinin Adresi (Lan Ip) 192.168.1.1 Ise

    KAMERANIN BIR IP YÖNLENDIRICIYE YEREL ALAN AĞI ILE BAĞLANMASI Bu; kolektif şirket, bina, kamu binası ya da fabrika gibi büyük ağ ortamları içindir. SNC-B5395 IP Yönlendirici SNC-B5395 Harici Uzaktan PC Güvenlik Duvarı DDNS Sunucu Yerel PC Yerel PC (Data Center, KOREA) [STEP 1] Bir IP yönlendiriciye...
  • Page 135 [STEP 2] IP adresini ayarlamak Bkz. "Statik IP Ayarı" sayfa 36 ya da "Dinamik IP Ayarı" sayfa 40. [STEP 3] IP yönlendiricide yerel bir PC'yi kameraya bağlamak Yerel PC'de IP Installer programını çalıştırın ve kamerayı arayın. Eğer bulunursa, kameraya çift tıklayarak internet tarayıcısını...

  • Page 136: Ip Yönlendiricinin Adreesi Için Ürün Belgelerine Bakınız

    İnternet Bağlantı Tipi ya da DHCP seçimi ile ilgili menü konumu için IP yönlendiricinin belgelerine bakınız. Tamamlandığında, [Save] ya da [Apply] tuşuna basarak ayarları kaydedin. xDSL ya da Kablo Modem SNC-B5395 Harici Uzaktan PC DDNS Sunucu (Data Center, KOREA) Ağ Bağlantısı & Kurulumu...
  • Page 137 Uzaktan bir PC'den kameraya bağlanmak Yerel PC'de bir internet tarayıcı çalıştırın. Kameraya bağlanmak için tarayıcının adres çubuğuna DDNS URL adresini girin. örn) http://mfffe42.websamsung.net DDNS URL addresi için, DDNS adresini kontrol etmek, sayfa 43'e bakın. xDSL/Kablo modeminizin DHCP kullanıp kullanmadığını kontrol etmek için İnternet Servis Sağlayıcınıza başvurun.
  • Page 138 KAMERAYI DOĞRUDAN YEREL ALAN AĞINA BAĞLAMAK SNC-B5395 SNC-B5395 Harici Uzaktan PC Güvenlik Duvarı DDNS Sunucu (Data Center, KOREA) Yerel PC Kameraya LAN üzerinde yerel bir PC'den bağlanmak Yerel PC'de bir internet tarayıcı çalıştırın. Tarayıcının adres çubuğuna kameranın IP adresini girin.
  • Page 139 KAMERAYI ARAMAK IP Installer ekran düzeni Cihaz Adı : Bağlanan cihazın model adı. Mod : <Static>ve <Dynamic> arasındaki mevcut seçimi gösterir. Mac Adresi : Kameranın arka panelinde basılı olan ağ arayüzündeki Mac adresi Ip Adresi : Kameranın IP adresi. (Varsayılan ayar '192.168.1.200'.) UPnP Durumu : Bu kamera için mevcut değildir.
  • Page 140 statik ip ayarlamak MANUEL AĞ AYARI <IP Installer.exe> programını çalıştırın ve ekranda bulunan kamera listesini gösterin. İlk çalıştırma için [Auto Set] ve [Manual Set] tuşları etkin değildir. Kamera listesinden istediğiniz kamerayı seçin. Kameranın arka panelinden MAC Adresini teyit edin. [Auto Set] ve [Manual Set] tuşları etkinleşmiştir.
  • Page 141 Cihaz, TCP, UDP, Upload ve Multicast port numaralarını değiştiremezsiniz, bunlar HTTP port numarasının artış/azalışına bağlı olarak otomatik olarak değiştirilir. <PORT> bölgesinde, port numaralarını ayarlayın. <HTTP Port>: Kameraya bir internet tarayıcı ile bağlanmak için kullanılan bir HTTp portudur. Varsayılan değer 80'dir. The HTTP port değeri sağ...
  • Page 142 Eğer birden fazla kamera bir IP Yönlendiriciye bağlıysa Kamera için IP ve port ayarlarını farklı yapın. Öğeler 1'inci kamera 2'inci kamera IP Adresi 192.168.1.200 192.168.1.201 IP ile İlgili Alt ağ Maskesi 255.255.255.0 255.255.255.0 Öğeler Ağ geçidi 192.168.1.1 192.168.1.1 HTTP Portu 10000 Cihaz Portu 60001...
  • Page 143 OTOMATIK AĞ AYARI <IP Installer.exe> programını çalıştırın ve ekranda bulunan kamera listesini gösterin. İlk çalıştırma için [Auto Set] ve [Manual Set] tuşları etkin değildir. Kamera listesinden istediğiniz kamerayı seçin. Kameranın arka panelinden MAC Adresini teyit edin. [Auto Set] ve [Manual Set] tuşları etkinleşmiştir.
  • Page 144 dinamik ip ayarlamak DINAMIK IP AYARLAMA Dinamik IP kullanım örnekleri Eğer kamera bir IP yönlendiriciye kuruluysa ve IP'yi DHCP'den alıyorsa Eğer kamera DHCP kullanarak doğrudan bir xDSL/Kablo modeme bağlıysa Eğer yerel alan ağında dahili DHCP sunucuyla bir IP tahsis edilmişse Dinamik IP Kontrolü...
  • Page 145 PORT YÖNLENDIRME (PORT EŞLEME) AYARI IP yönlendiriciüzerine kamera kurulduğunda, IP yönlendirici için port yönlendirme işlemini IP yönlendirici harici uzaktan PC, IP yönlendirici dahili kameraya bağlantı yapmadan önce yapmalısınız. Manuel Port Yönlendirme <Applications & Gaming> <Port Range Forward> tıklayın, IP Yönlendiricinin Ayarlar menüsünde yer alır.
  • Page 146 kameranın kullanımı KAMERAYA BAĞLANMAK Kameraya bağlanmak Genel Bir internet tarayıcı çalıştırın. Adres giriş kutusuna kamera için IP adresini girin. Örnek) IP Adresi: 192.168.1.200 http://192.168.1.200 - Oturum açma ekranı belirir. Eğer HTTP port numarası 80 değilse Bir internet tarayıcı çalıştırın. Adres giriş kutusuna kameranın IP adresini ve HTTP port numarasını girin. Örnek) IP Adresi: 192.168.1.200:Port Numarası(10000) http://192.168.1.200:10000 - Oturum açma ekranı...
  • Page 147 DDNS adresini kontrol etmek Bir DDNS adresi şunlardan oluşur; <Şu küçük harflerden biri c, m ve p> + <MAC Adresinin son 6 basamağı> + <websamsung.net>. Küçük harfler şu şekilde ifade edilir <c>ieğer MAC adresinn ilk 6 basamağı <00:00:f0>, <m> eğer <00:16:6c>, ve <p> eğer <00:68:36> ise. Örnek) - Eğer kameranın MAC adresi 00 ise : 00 : f0 : ff : fe : 42 : c + fffe42 + websamsung.net = cfffe42.websamsung.net - Eğer kameranın MAC adresi 00 : 16 : 6c : ff : fe : 42 :...
  • Page 148 ACTIVEX KURULUMU Eğer kamerayı internete bağlarsanız ve ağ ayarlarını yapılandırırsanız, bağlı kameranın görüntüsünü gerçek zamanlı olarak izleyebilirsiniz. Windows XP Service Pack 2 için IEğer aşağıdaki ekran belirirse, Kur tuşuna tıklayın. Buna tıklayın <Install ActiveX Control>. Eğer Güvenlik Uyarısı penceresi belirirse, [Install] tuşuna tıklayın. Başarılı...
  • Page 149 Kameraya giriş yapmak İlk giriş için, kullanıcı ID değeri “root” ve şifre “4321”. Kullanıcı ID <User ID>giriş kutusuna root yazın. Şifre <Password> giriş kutusuna 4321 yazın. Eğer eski şifreyi değiştirdiyseniz, buraya yeni şifreyi yazın. [Log In] tuşuna tıklayın. Oturum açma tamamlandığında, kamera Görüntüleme ekranı belirir. <USER>...
  • Page 150 İZLEME EKRANINI KULLANMAK Eğer kameraya bağlanırsanız, aşağıdaki İzleme ekranı belirir. Ana Ekran Düzeni İsim Düğme Fonksiyon ve Tanım LIVE Ana ekranına geçer. Tarih parametreleri kullanarak depolanmış video verilerinde arama yapabilirsiniz. Tarih takvim penceresinden ayarlanabilir. ARAMA Kayıt edilen görüntü zaman çizgisi kullanılarak aranabilir.
  • Page 151 Bağlantı Durumu Bağlı cihazın model numarasını ve adresini gösterir. penceresi Yakalama Ekrandaki mevcut görüntüyü yakalar ve .jpeg ya da tuşu .bmp imaj dosyası olarak kaydeder. Yazdırma Ekrandaki mevcut resmi yazdırır. Tuşu Record Mevcut videoyu bir avi dosyası olarak kaydeder. Tuşu Video Mevcut video kanal bilgisini gösterir, <MJPEG>...
  • Page 152 [OK] tıklayın. Yakalanan ekran görüntüsü belirlenen klasör yoluna kaydedilir. Varsayılan kayıt yolları her Windows sürümü için verilmiştir. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Live Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Live Kaydetme yolunu değiştirmek için, [SAVE PATH] tuşuna tıklayın ( ) ve daha sonra istediğiniz yolu seçin.
  • Page 153 Bir kaydı durdurmak için, [SAVE] tuşuna bir kere daha tıklayın. Varsayılan kayıt yolları her Windows sürümü için verilmiştir. Windows XP: C:\Program Files\Samsung\SNC-B5395\VidedClip\Live Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Live Kaydetme yolunu değiştirmek için, [SAVE PATH] tuşuna tıklayın ( ) ve istediğiniz yolu seçin.
  • Page 154 İARAMA İ EKRANINI KULLANMAK Eğer kameraya bağlanırsanız, aşağıdaki Arama İzleme ekranı belirir. Ana Ekran Düzeni İsim Düğme Fonksiyon ve Tanım Canlı Ana ekranına geçer. sekmesi Arama Tarih parametreleri kullanarak depolanmış video sekmesi verilerinde arama yapabilirsiniz. Kurulum Kurulum ekranına geçer. sekmesi Hakkında Bilgileri, versiyonu, üreticiyi vs.
  • Page 155 Yakalama Ekrandaki kaydedilen resmi yakalar ve .jpeg ya da .bmp tuşu imaj dosyası olarak kaydeder. Yazdırma Ekrandaki kaydedilen görüntüyü yazdırır. Tuşu Record Kaydedilen videoyu bir avi dosyası olarak kaydeder. Tuşu Takvim Kaydedilen videoyu takvim kullanarak arar. Seçimi Zaman çizgisi Kaydedilen videoyu zaman çizgisini kullanarak arar. Gösterimi Oynatma fonksiyon...
  • Page 156 [OK] tıklayın. Yakalanan ekran görüntüsü belirlenen klasör yoluna kaydedilir. Varsayılan kayıt yolları her Windows sürümü için verilmiştir. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Search Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\ Search Kaydetme yolunu değiştirmek için, [SAVE PATH] tuşuna tıklayın ( ) ve daha sonra istediğiniz yolu seçin.
  • Page 157 Bir kaydı durdurmak için, [SAVE] tuşuna bir kere daha tıklayın. Varsayılan kayıt yolları her Windows sürümü için verilmiştir. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Search Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\ Search Kaydetme yolunu değiştirmek için, [SAVE PATH] tuşuna tıklayın ( ) ve daha sonra istediğiniz yolu seçin.
  • Page 158 Video Verisi Arama Takvimden arama yapmak istediğiniz tarihi seçin. O tarihle ilişkili video verisi belirecektir. Zaman çizgisini kullanarak arama yapmak istediğiniz zaman çerçevesini seçin. Bugün [Today] tuşuna tıklamak bugünün tarihini uygular. : İki saatlik bir bölgeyi gösterir ve beş dakikalık aralıklarla aramayı sağlar. : 24 saatlik bir bölgeyi gösterir ve bir saatlik aralıklarla aramayı...
  • Page 159 ayarlama KAMERAYI AYARLAMAK Temel Ayarlar, Sistem, Düzen vs gibi çeşitli fonksyonları ayarlayabilirsiniz. İzleyici ekranında [SETUP] sekmesine tıklayın. Ayar ekranı belirir. Ayarlama...
  • Page 160 SETUP (AYAR) Ekranı Düzeni SETUP BASIC VIDEO & AUDIO USER LANGUAGE SYSTEM DATE/TIME SOFTWARE UPDATE RESET OVERLAY OVERLAY TEXT EVENT TRANSFER SETUP RECORD SETUP ALARM IMAGE ALARM INPUT1 ALARM INPUT2 MOTION SCHEDULE NETWORK STREAMING SETUP DDNS Ayarlama...
  • Page 161 TAMAL YAPILANDIRMA Video/Ses Ayarlama Video çözünürlüğü, kalitesi, saniyedek kare sayısı, ve giriş kazancını ayarlayabilirsiniz. <BASIC> <VIDEO & AUDIO> tıklayın. VIDEO & AUDIO penceresi belirir. Video ayarını tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. Eğer audio input gain sıfırdaysa sesi duyamazsınız. <Çözünürlük>: Bunlardan bir video boyutu seçin: <D1>, <VGA>, ve <CIF>.NTSC: D1(720x480), VGA(640x480), CIF(352x240)PAL: D1(720x576), VGA(640x480), CIF(352x288) <Kalite>: Bunlar arasından bir video kalitesi seçin <Very High>, <High>, <Normal>, <Low>...
  • Page 162 IP ayarlarını yapmak <BASIC> <IP> tıklayın. IP Ayar penceresi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedilir ve sistem yeniden başlatılır. Mevcut açık ağ tarayıcısı kapanır. Eğer bir IP yönlendiriciye birden fazla kamera bağlıysa, kamera için IP ve port Ayarlarını farklı yapın. <IP Type>: Mevcut kamera IP ayar tipini gösterir.
  • Page 163 Kullanıcıları Ayarlama <BASIC> <USER> tıklayın. USER penceresi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedilir ve sistem yeniden başlatılır. Mevcut açık ağ tarayıcısı kapanır. <Login Authentication>: Kullanıcılar için kimlik denetimi gerekip gerekmediğini belirleyebilirsiniz. - Eğer <Enable> olarak ayarlanırsa, kullanıcılar kimlik denetimi ile sisteme bağlanabilir, <Disable> olarak ayarlıysa kullanıcılar kimlik denetimi olmaksızın sisteme bağlanabilir.
  • Page 164 Bir kullanıcı kaydetmek USER penceresinde, [Insert] tuşuna tıklayın. <Insert User> penceresi belirir. Kullanıcı ID ve şifresini girin. ID ve şifre için 9'a kadar alfanümerik karakter ve bazı özel karakterlere izin verilmektedir. Kullanıcı iznini seçin. Yeni kullanıcı için Seviye bölgesinden <Operator> ve <User> izinlerinden birini seçin.
  • Page 165 Kayıtlı bir kullanıcı hesabının değiştirilmesi <Select> onay kutusunu seçerek USER penceresinde değiştirilecek kullanıcı hesabını seçin. USER penceresinde [Modify] tuşuna tıklayın. <Modify User> penceresi belirir. Bu pencerede kullanıcı hesabının <User ID>, <Password>, <Confirm Password> ya da <Level> kısımlarını değiştirin. [Apply] tuşuna tıklayın. Kayıtlı...
  • Page 166 Gösterim dilini ayarlamak <BASIC> <LANGUAGE> tıklayın. LANGUAGE (dil) penceresi belirir ve burdan tercih ettiğiniz dili seçebilirsiniz. 7 dilden birini seçebilirsiniz (İngilizce/Korece/Çince/Fransızca/İtalyanca/ İspanyolca/Almanca). Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Dil seçilen dile değiştirilmiştir. Ayarlama...
  • Page 167 SYSTEM CONFIGURATION SISTEM YAPILANDIRMA Tarih/saat ayarlamak Mevcut sistem zamanını bir NTP sunucudan ya da PC'den alabilir ve sistem zamanını ayarlayabilirsiniz. <SYSTEM> <DATE/TIME> tıklayın. DATE/TIME penceresi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. Tarih 1 Ocak 2000 ve 31 Aralık 2037 arasında yapılandırılabilir. <Current System Time>: Sistem Zamanı...
  • Page 168 Sistem zamanını ayarlamak <Address> listesinden bir NTP sunucu adresi seçin, ya da <Syncronize with PC Viewer> tıklayın. Eğer <Manual> seçtiyseniz tarihi ve zamanı doğrudan ayarlayabilirsiniz. [Apply] tuşuna tıklayın. Ayarlanan zaman uygulanmıştır. NTP Sunucu IP'leri belli kurumlar tarafından sağlanır ve dolayısıyla listelerinde değişiklik olabilir.
  • Page 169 Yazılımı güncellemek <SYSTEM> <SOFTWARE UPDATE> tıklayın. Software Update penceresi belirir. Yazılımı güncellemek USER penceresinde, [Browse] tuşuna tıklayın. Open File penceresi belirir. Bir güncelleme dosyası seçin ve [Open] tuşuna tıklayın. USER penceresinde, [Install] tuşuna tıklayın. Dosya açılır ve yazılım güncelleme başlar. Yazılım güncellemesi bir kaç...
  • Page 170 Sistemi sıfırlamak Eğer sistem anormal çalışıyorsa ya da bir sorun oluştuysa, sistemi yeniden başlatabilir ya da sıfırlayabilirsiniz. <SYSTEM> <RESET> tıklayın. Reset penceresi belirir. <Restart>: Reset penceresi belirir. <Factory Default>: Sistem ayarlarını fabrika ayarlarına döndürür ve sistemi yeniden başlatır. - <Except Network Parameter>: Sistem ayarlarını ağ ayarları hariç ilk durumuna getirir. - <All>: Bütün sistem ayarlarını...
  • Page 171 DÜZEN YAPILANDIRMA Ekranda metin gösterebilirsiniz. Metni ayarlamak için Buna tıklayın <OVERLAY> <OVERLAY TEXT>. Üstyazım Metin penceresi belirecektir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. <Overlay Text Settings>: <Disable> seçeneği üstyazım metnini saklayacaktır, <Enable> seçeneği ise ekranda görünmesini sağlayacaktır. <Show date>: Tarihin ekranın altında gösterilip gösterilmemesini belirler. - <Display format>: Bir tarih gösterme biçimi seçin.
  • Page 172 OLAY YAPILANDIRMA Görüntü iletim fonksiyonunu ayarlamak için Bir FTP/Eposta(SMTP) sunucu ayarlayarak alarm oluşturulduğunda önceki/sonraki görüntülerin gönderilmesini ayarlayabilirsiniz. <EVENT> <TRANSFER SETUP> tıklayın. TRANSFER SETUP penceresi belirir. Eğer ücretli SMTP hizmeti alıyorsanız, ayrıntılı ayarlar için SMTP servis sağlayıcınızla görüşün. <FTP Transfer>: Bir alarm görüntüsünü bir FTP sunucuya iletebilirsiniz. Başlangıç FTP sunucu ayarı ve bağlantısı...
  • Page 173 <E-mail(SMTP) Transfer> : Bir alarm görüntüsünü Email ile iletebilirsiniz. Bu fonksiyon sadece SMTP Email sunucusunu destekler. Başlangıç SMTP sunucu ayarı ve bağlantısı doğrulanmazsa, <Not verified> mesajı belirir. - <SMTP Server Address>: Email göndermek için kullanılacak SMTP sunucunun IP adresini girin. Örnek) smtp.hotmail.com - <User ID>: SMTP sunucuya bağlanmak için bir kullanıcı...
  • Page 174 Bir alarm görüntüsü ayarlamak Bir alarm oluşturulduğunda ya da planlanan iletim sırasında FTP/Eposta(SMTP) ile gönderilmek üzere ya da SDHC hafıza kartına kaydedilmek üzere bir görüntü ayarlayabilirsiniz. <EVENT> <ALARM IMAGE> tıklayın. ALARM IMAGE SETUP penceresi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi.
  • Page 175 Bir alarm girişi ayarlamak <EVENT> <ALARM INPUT 1> ya da <ALARM INPUT 2>tıklayın. ALARM INPUT pencersi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. <Input Device Setup>: Bunlar arasından bir giriş tipi seçin: <OFF>, <NO> ve <NC>. - <NO>(Normal Açık): Normal olarak açıktır, eğer kapalıysa bir alarm oluşturulur. - <NC>(Normal Kapalı): Normal olarak kapalıdır, eğer açıksa bir alarm oluşturulur.
  • Page 176 Hareket algılama fonksiyonunu ayarlamak <EVENT> <MOTION> tıklayın. MOTION penceresi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. <M.D. Function>: <Enable> planlanan iletim fonksiyonunu etkinleştirir, <Disable> fonksiyonun etkinliğini kaldırır. <M.D. Configuration>: Hareket algılama performans parametrelerini ayarlayabilirsiniz. - <Motion Sensitivity>: Hareket algılama fonksiyonu hassasiyetini ayarlayın : <High>, <Medium> ve <Low>.
  • Page 177 Hareket Algılama Hedef bölgesi ayarlamak Belirli bir bölgeyi içindeki hareket için ayarlayabilirsiniz. MOTION penceresinde, [Motion Area] tuşunu tıklayın. Hareket Alanı penceresi belirir. Belirli bir bölgeyi içndeki hareket için ayarlayabilirsiniz. İstediğiniz hareket algılama hedef bölgesine göre kare kutulara tıklayın. Seçilen bölge sarı olarak renklendirilecektir. Seçimi iptal etmek için, kare kutuya bir kere daha tıklayın.
  • Page 178 Planlı iletimi ayarlamak Bir JPEG görüntüsünü FTP ve Eposta ile düzenli olarak gönderebilir ya da SDHC karta yazdırabilirsiniz. <EVENT> <SCHEDULE> tıklayın. Planlama penceresi belirecektir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. <Schedule Transfer Function>: <Enable> planlanan iletim fonksiyonunu etkinleştirir, <Disable> fonksiyonun etkinliğini kaldırır.
  • Page 179 AĞ YAPILANDIRMASI Duraksız video aktarımını ayarlamak Kamera video aktarım tipine ve ağ bant genişliğine bağlı olarak veri transfer hızını kontrol edebilirsiniz. <NETWORK> <STREAMING SETUP> tıklayın. STREAMING SETUP penceresi belirir. Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. <Streaming Type>: Video iletimi için şu protokollerden birini seçebilirsiniz, <TCP>, <UDP(Unicast)> ve <UDP(Multicast)>.
  • Page 180 Ayarı tamamlamak için, [Apply] tuşuna tıklayın. Ayarlar kaydedildi. Eğer Samsung'un DDNS servisi seçilmişse, Alan Adı kameranın MAC adresi kullanılarak otomatik olarak oluşturulur. Bir kamera MAC adresi şunlardan oluşur; <Şu küçük harflerden biri c, m ve p> + <MAC Adresinin son 6 basamağı> + <websamsung.net>.

  • Page 181: Sorun Giderme

    SORUN GIDERME SORUN ÇÖZÜM Kameranın Ağ ayarlarının uygun olduğuna emin olmak için kontrol edin. Bütün ağ kablolarının düzgün olarak bağlandığına emin olmak için kontrol edin. IEğer DHCP ile bağlanılmışsa, kameranın problemsiz olarak dinamik IP adresi alabildiğini kontrol edin. Eğer DDNS URL ile bağlanıldıysa, MAC adresinin düzgün Kameraya ağ...
  • Page 182 SORUN ÇÖZÜM Eğer iletim yöntemi multicast olarak ayarlanmışsa, kameranın Görüntü belirmiyor. bağlandığı LAN üzerinde multicast destekleyen yönlendirici olup olmadığını kontrol edin. Hareket Algılama altından Ayarları aşağıdaki sırayla doğrulayın: Hareket Algılama Özelliğini etkinleştirdim, ancak FT A. NTP uygun biçimde yapılandırılmalı. kamerada hareket algılama B.
  • Page 183 G.711 : Tam ÇiftYönlü, 64Kbps, 8KHz örnekleme Flaş Hafıza 16M byte Ağ Donanımı SDRAM 128M byte Ethernet 10/100BASE-T Ağ TCP, UDP, NTP, HTTP, DHCP, PPPoE Ağ Protokolü Ağ Protokolü Akış TCP, UDP(Unicast, Multicast) DDNS Samsung DDNS ve Genel DDNS sunucu desteği...
  • Page 184 Ayrıntılar Öğe NTSC D1(720x480), VGA(640x480), D1(720x576), VGA(640x480), Video Çözünürlüğü CIF(352x240) CIF(352x288) MJPEG Çok Çok MJPEG Çok Çok Yüksek Yüksek Normal Düşük Yüksek Yüksek Normal Düşük Alçak Alçak MPEG4 MPEG4 Çok Çok 24fps 25fps 25fps 25fps 26fps 21fps 22fps 23fps 23fps 24fps Yüksek Yüksek...
  • Page 185 Ayrıntılar Öğe NTSC AC24V±10%(60Hz±0,3Hz) Güç DC12V+10%/-5% PoE (Ethernet üzerinden Güç) Güç Tüketimi Yaklaşık 8W İşletim Sıcaklığı -10˚C~50˚C İşletim Nem Oranı ~90% Boyut 150(Ø) x 121(H)mm Ağırlık Yaklaşık 1,1kg...
  • Page 186 SNC-B5395...
  • Page 187 GPL/LGPL Software License This product uses open-source software distributed under the terms of GPL and LGPL. And you can visit at www.samsungsecurity.com to get the source codes of the following GPL and LGPL software used for this product. GPL S/W - Base Kernel, Busybox, Sysvinit, dosfstools LGPL S/W - gLibc, Inetutils...
  • Page 200 Bu Ürünün Doğru Şekilde Atılması (Elektrik & Elektronik Cihaz Atığı) (Avrupa Birliği ve ayrı toplama gerektiren Avrupa ülkelerinde uygulanır) Ürünün, kutusunun ya da garantisinin üzerinde görünen bu sembol, bu ürünün genel belediye çöplüklerine atılmaması gerektiğini gösterir. Kontrolsüz çöp atımı sonucunda oluşabilecek çevre ve insan sağlığına yönelik olası olumsuz etkenleri azaltmak için bunu diğer çöplerden ayrı...
  • Page 201 SNC-B5395 SNC-B5395 návod k použití pøedstavte si možnosti Dìkujeme, že jste zakoupili produkt Samsung. Pokud chcete získat kompletnìjší službu, zaregistrujte svùj produkt na adrese www.samsung.com/global/register...
  • Page 202 úrazu elektřinou. 9. Pokud nebude produkt fungovat normálně, obraťte se na nejbližší servis. Nikdy tento produkt sami nerozebírejte ani neupravujte. (Společnost SAMSUNG není zodpovědná za problémy způsobené neoprávněnými úpravami nebo pokusy o opravu.) 10.
  • Page 203 UPOZORNĚNÍ 1. Zabraňte pádu předmětů na produkt a nevystavujte jej silným nárazům. Nevystavujte produkt příliš silným vibracím ani magnetickému rušení. 2. Neinstalujte produkt v prostředí vystavenému vysokým teplotám (přes 50 °C), nízkým teplotám (pod -10 °C) nebo vysoké vlhkosti. Mohlo by dojít k požáru nebo úrazu elektřinou. 3.
  • Page 204 důležité bezpečnostní pokyny 1. Přečtěte si tyto pokyny. 2. Dodržujte tyto pokyny. 3. Řiďte se všemi upozorněními. 4. Postupujte podle všech pokynů. 5. Nepoužívejte přístroj v blízkosti vody. 6. Čistěte pouze suchým hadříkem. 7. Neblokujte větrací otvory. Instalaci proveďte podle pokynů výrobce. 8.
  • Page 205 obsah Příprava Vlastnosti Upozornění – Instalace a používání Doporučená konfigurace PC Kompatibilní IP routery Kompatibilní PoE přepínače Kontrola komponent obsažených v balení Názvy jednotlivých částí Instalace a připojení Odstranění krytu Nastavení přepínačů Instalace kamery Připojení Připojení k síti a nastavení Připojení...
  • Page 206 Používání kamery Připojení ke kameře Instalace ovládacích prvků ActiveX Použití aplikace Viewer Použití okna Search aplikace Viewer Nastavení Nastavení kamery Základní konfigurace Konfigurace systému Konfigurace rozvržení Konfigurace událostí Síťová konfigurace dodatek Řešení problémů Technické údaje 02_ Obsah...
  • Page 207 příprava VLASTNOSTI Podpora různých komunikačních protokolů Tento produkt podporuje různé komunikační protokoly, například ARP, HTTP a DHCP, stejně jako TCP/IP, UDP, SMTP pro zasílání emailů a FTP protokol. Sledování prostřednictvím webového prohlížeče Sledování prostřednictvím webového prohlížeče Tento produkt umožňuje sledovat obraz prostřednictvím webového prohlížeče, což...
  • Page 208 UPOZORNĚNÍ – INSTALACE A POUŽÍVÁNÍ Kameru nerozebírejte. · Při manipulaci s kamerou buďte vždy opatrní. · Kameru nevystavujte nárazům nebo vibracím a vždy dávejte pozor, ať nedojde k poškození · kamery při neopatrném skladování nebo manipulaci. Neinstalujte kameru na místě, kde by mohla být vystavena dešti nebo vlhku, a ani ji nepoužívejte ·...
  • Page 209 KOMPATIBILNÍ POE PŘEPÍNAČE Linksys SRW224G4P · D-Link DES-1316 · SMC SMCPWR-INJ3 · KONTROLA KOMPONENT OBSAŽENÝCH V BALENÍ Zkontrolujte, zda balení obsahuje následující položky. Kamera Uživatelská příručka Kabel k monitoru Externí kabel Název Obrázek Standard Počet Použití komponenty Každou hmoždinku vložte do otvorů pro Hmoždinky HUD 5 4 kusy...
  • Page 210 NÁZVY JEDNOTLIVÝCH ČÁSTÍ Pohled zepředu Vnitřní kryt Zakrývá a chrání tělo kamery. Ochranná hlavice Zakrývá a chrání vnitřní kryt, objektiv a tělo kamery. Obsahuje objektiv, funkční přepínače, PCB desku, šrouby, Tělo kamery atd. Audio výstup Pro výstup audio signálů. Audio vstup Pro příjem audio signálů.
  • Page 211 Pohled zevnitř Ethernetový port: Port pro ethernetový kabel. Slouží k připojení kamery k externímu zařízení. - ALARM IN : Vstupní porty alarmu. Vstupní/výstupní porty - ALARM OUT : Výstupní porty alarmu. - GND : Port pro uzemnění. Slot pro paměťovou kartu Sem vložíte svou paměťovou kartu SDHC.
  • Page 212 instalace a připojení ODSTRANĚNÍ KRYTU Abyste do kamery mohli vložit paměťovou kartu SDHC, připojit se k výstupním/vstupním portům alarmu atd., odstraňte ochrannou hlavici a kryt objektivu. Pomocí klíče ve tvaru Lodmontujte 4 šrouby. Zvedněte ochrannou hlavici a sejměte ji. Zatáhněte za obě strany krytu objektivu, nadzvedněte ho a poté...
  • Page 213 NASTAVENÍ PŘEPÍNAČŮ Nastavení funkčních přepínačů Funkce kamery nastavíte pomocí těchto osmi přepínačů: Č. Název Stručný popis Nelze použít Tuto funkci nelze použít. Vyšší citlivost nebo nižší rychlost závěrky — polohy ON/OFF H-REV Horizontální otočení — polohy ON/OFF V-REV Vertikální otočení — polohy ON/OFF Kompenzace protisvětla —...
  • Page 214 Přepínač 3 (H-REV) : Pokud je tento přepínač v poloze ON, je kamerou snímaný obraz horizontálně otočen. Pokud chcete pro sledování místa použít zrcadlo, můžete použít tuto funkci, abyste viděli správný obraz. Přepínač 4 (V-REV) : Pokud je tento přepínač v poloze ON, je kamerou snímaný obraz vertikálně...
  • Page 215 Vkládání a vyndávání paměťové karty SDHC Vkládání paměťové karty SDHC Paměťovou kartu SDHC zastrčte ve směru šipky (viz obr). · Při zasunování karty nepoužívejte sílu. Pokud se vám nedaří kartu pomalu a snadno do slotu zasunout, je možné, že máte při zasunování kartu nesprávně otočenou. Pokud byste kartu do slotu zasunovali silou, mohlo by dojít k jejímu poškození.
  • Page 216 Informace k paměťové kartě (není součástí balení) Co je paměťová karta? Paměťová karta je externí zařízení pro ukládání dat, které nabízí zcela nový přístup ke způsobu ukládání a sdílení video, audio a textových dat prostřednictvím digitálních zařízení. Výběr karty, která bude vhodná pro vaše účely Vaše kamera podporuje použití...
  • Page 217 Připojování ethernetového kabelu Ethernetový kabel připojte k síťovému portu (viz obrázek). Přímé připojení kabelu s konektorem Na obvodové desce by mohlo by vzhledem k nedostatku místa dojít k napětí, což by mohlo způsobit poruchu funkčnosti. Z tohoto důvodu použijte UTP kabel, který připojte přímo ke kameře.
  • Page 218 INSTALACE KAMERY Před instalací Před instalací své kamery si musíte přečíst následující upozornění: · Musíte ověřit, zda je plocha (strop nebo zeď) schopná unést pětinásobek váhy kamery. Dbejte na to, aby se kabel někde nezachytil, nebo aby se nepoškodila jeho ochranná část. Jinak by ·...
  • Page 219 20, „Nastavení směru kamery.” Nasaďte ochrannou hlavici. (Pomocí klíče ve tvaru L utáhněte šrouby , aby byla zajištěna vodotěsnost.) Pozici loga SAMSUNG změníte tak, že přesunete pryžový pásek (viz obrázek) a otočením jej připevníte. (Limit otočení je 180 stupňů.) Instalace a připojení...
  • Page 220 Připojení trubice k boční části kamery. Protáhněte obrazové a napájecí kabely otvorem sloužícím k přimontování trubice, který je umístěn na boční straně kamery. 1. Pomocí plochého šroubováku nebo mince odstraňte boční kryt. (Šroubujte proti směru hodinových ručiček.) 2. Prostrčte natažené napájecí a obrazové...
  • Page 221 Poté, co jste obrazové a napájecí kabely protáhli spojovací trubicí, zasuňte závit trubice do závitu na spodní části kamery a přimontujte trubici k tělu kamery. (Z důvodu zajištění vodotěsnosti, použijte před namontováním teflonovou pásku . Dávejte pozor, aby se kabel nezachytil v místě...
  • Page 222 Instalace kamery na strop Před instalací se musíte obeznámit s výstrahami uvedenými na straně 14 a zakrýt otvory, které k instalaci nejsou potřeba. Otvory, které nejsou k instalaci potřeba, by se měly zakrýt pomocí dodaných šroubů, aby byla zajištěna vodotěsnost. (Viz strana 14) Přiložte dodanou šablonu na místo, kde má...
  • Page 223 Přimontování a odmontování hlavního těla kamery ke/od krytu Otvory, které nejsou k instalaci potřeba, by se měly řádně zakrýt pomocí dodaných šroubů, aby byla zajištěna vodotěsnost. Pro odpojení těla kamery od krytu postupujte následovně: Nejdříve sejměte ochrannou hlavici. Odpojte tělo kamery od krytu. 1.
  • Page 224 Nastavení směru kamery Panorámování Naklánění Rotace objektivu Pokud je kamera upevněna u stropu, lze přizpůsobit úhel pohledu kamery. Kamerou lze rotovat směrem vlevo nebo vpravo (panorámování), měnit sklon kamery směrem nahoru a dolů (naklánění). V případě panorámování je úhel rotace kamery omezen na 355 stupňů (100 stupňů po směru a 255 stupňů...
  • Page 225 PŘIPOJENÍ Připojení ke vstupním a výstupním portům: A-OUT2 A-OUT1 A-IN2 A-IN1 A-OUT2 A-OUT1 A-IN2 A-IN1 Připojte kabely pro alarm ke vstupním a výstupním portům, které jsou umístěné na zadní straně kamery. Schéma připojení ke vstupním a výstupním portům alarmu Instalace a připojení...
  • Page 226 Zapojení do elektrické sítě Připojte adaptér k napájecímu portu na kameře. Pomocí plochého šroubováku připojte oba kabely vedoucí z adaptéru k napájecímu portu na kameře. Připojte přívodní kabel k napájecímu adaptéru. Zasuňte zástrčku přívodního kabelu do zásuvky. · Dávejte pozor, abyste při připojování nezměnili polaritu 12 V stejnosměrného napětí. ·...
  • Page 227 Připojení výstupu na monitor SNC-B5395 monitor Spojte výstupní port VIDEO OUT na kameře a vstupní port VIDEO IN na monitoru. Spojte výstupní port AUDIO OUT na kameře se vstupním portem AUDIO IN na nitoru. Instalace a připojení...
  • Page 228 Připojení k audio vstupu a výstupu LINE-IN LINE-OUT Reproduktor Předzesilovač Předzesilovač Mikrofon Spojte vstupní port AUDIO IN kamery přímo s mikrofonem nebo s portem LINE OUT umístěném na zesilovači, ke kterému je mikrofon připojen. Přímé spojení s mikrofonem: Nastavte Audio Input Gain (zesílení) na nejvyšší hodnotu (10). (Viz strana 57) Připojení...
  • Page 229 Schéma zapojení vstupních a výstupních audio portů Počítač Předzesilovač Reproduktor Mikrofon Předzesilovač · Audio Codec G.711 PCM, vzorkovací frekvence 8kHz, přenosová rychlost 64kbit/s · Plný duplex · Audio vstup Pro linkový vstup mono signálu (Max.2.4 Vpp) · Audio výstup Pro linkový výstup mono signálu (Max.2.4 Vpp) ·...
  • Page 230 připojení k síti a nastavení Můžete provést nastavení sítě podle vaší síťové konfigurace. Připojení k síti a nastavení · Připojení kamery k IP routeru, který je připojen na xDSL/kabelový modem strana 27~29 · Připojení kamery k IP routeru, který je připojen k lokální počítačové síti, strana 30~31 ·...
  • Page 231 PŘIPOJENÍ KAMERY K IP ROUTERU, KTERÝ JE PŘIPOJEN NA XDSL/KABELOVÝ MODEM Řešení je vhodné pro malé domácí sítě, malé kanceláře a maloobchod. SNC-B5395 xDSL nebo kabelový xDSL nebo kabelový IP router Externí počítač se SNC-B5395 modem modem vzdáleným přístupem Lokální počítač...
  • Page 232 [KROK 2] Kontrola řádného připojení IP routeru k xDSL/kabelovém modemu Zvolte <Status> z nabídky Settings IP routeru V případě řádného připojení se zobrazí <IP Address>, <Subnet Mask> a <Gateway> · poskytované zařízením ISP. Poznamenejte si prosím tyto hodnoty, protože je nutné je zadat pro připojení...
  • Page 233 [KROK 5] Připojení ke kameře ze vzdáleného počítače Na vzdáleném počítači, který není připojený k IP routeru nelze používat IP instalační aplikaci. Je to z toho důvodu, že IP instalační aplikace nefunguje na Internetu. Pro připojení interní kamery na IP router můžete použít DDNS URL kamery. Nicméně...
  • Page 234 PŘIPOJENÍ KAMERY K IP ROUTERU, KTERÝ JE PŘIPOJEN K LOKÁLNÍ POČÍTAČOVÉ SÍTI Tento popis se vztahuje k velkým síťovým prostředím — například kancelář, budova, veřejný úřad nebo továrna. SNC-B5395 IP router SNC-B5395 Externí počítač se Firewall vzdáleným přístupem DDNS Server Lokální...
  • Page 235 [KROK 2] Nastavení IP adresy · Kapitolu „Nastavení statické IP adresy“ naleznete na straně 36 a kapitolu „Nastavení dynamické IP adresy“ naleznete na straně 40. [KROK 3] Připojení lokálního počítače s IP routerem ke kameře Na svém počítači spusťte program IP Installer a vyhledejte kameru.
  • Page 236 · Více informací o nabídce Typu Internetového připojení nebo o volbě DHCP získáte v dokumentaci IP routeru. Po ukončení klepněte na tlačítko [Save] nebo [Apply] a uložte nastavení. xDSL nebo kabelový SNC-B5395 Externí počítač se modem vzdáleným přístupem DDNS Server (Datové...
  • Page 237 Připojení ke kameře ze vzdáleného počítače Na vzdáleném počítači spusťte Internetový prohlížeč. Do adresového řádku zadejte adresu URL DDNS prohlížeče pro připojení k kameře. např.) http://mfffe42.websamsung.net · Více informací o DDNS URL získáte v kapitole „Kontrola DDNS adresy“ na straně 43. ·...
  • Page 238 PŘIPOJENÍ KAMERY PŘÍMO K LOKÁLNÍ POČÍTAČOVÉ SÍTI SNC-B5395 SNC-B5395 Externí počítač se Firewall vzdáleným přístupem DDNS Server (Datové centrum, KOREA) Lokální počítač Připojení ke kameře z lokálního počítače v síti LAN Na lokálním počítači spusťte internetový prohlížeč. Do adresového řádku prohlížeče zadejte IP adresu kamery.
  • Page 239 VYHLEDÁNÍ KAMERY Rozvržení okna programu IP Installer Název zařízení : Název připojeného zařízení. Režim : Zobrazuje aktuální volbu ~ <Static> nebo <Dynamic>. MAC adresa: Mac adresa kamery, která je vytištěna na zadní straně kamery. IP adresa: IP adresa kamery. (Výchozí nastavení je '192.168.1.200'.) UPnP Status : U této kamery není...
  • Page 240 nastavení statické IP adresy MANUÁLNÍ NASTAVENÍ PARAMETRŮ SÍTĚ Spusťte program <IP Installer.exe> a v okně se zobrazí seznam kamer.Při prvním spuštění jsou tlačítka [Auto Set] a [Manual Set] deaktivována. Ze seznamu kamer si zvolte požadovanou kameru. · Na zadním panelu potvrďte MAC adresu kamery.
  • Page 241 · Nemůžete změnit hodnoty portů u Device, TCP, UDP, Upload a Multicast, které se obvykle mění automaticky v závislosti na zvýšení nebo snížení čísla portu pro HTTP. V polích <PORT> nastavte čísla portů. · <HTTP Port>: HTTP port se používá pro připojení...
  • Page 242 Pokud je k IP routeru připojena více než jedna kamera Nastavení protokolu IP a portů se u kamery v takovémto případě provádí jiným způsobem. Parametry První kamera Druhá kamera IP Address 192.168.1.200 192.168.1.201 Parametry k IP Subnet Mask 255.255.255.0 255.255.255.0 protokolu Gateway 192.168.1.1...
  • Page 243 AUTOMATICKÉ NASTAVENÍ PARAMETRŮ SÍTĚ Spusťte program <IP Installer.exe> a v okně se zobrazí seznam kamer.Při prvním spuštění jsou tlačítka [Auto Set] a [Manual Set] deaktivována. Ze seznamu kamer si zvolte požadovanou kameru. Na zadním panelu potvrďte MAC adresu · kamery Aktivují...
  • Page 244 nastavení dynamické IP adresy NASTAVENÍ DYNAMICKÉ IP ADRESY Příklady dynamického přidělování IP adresy · Pokud je kamera při instalaci připojena k IP routeru a je jí přidělována adresa prostřednictvím DHCP protokolu · Pokud je kamera pomocí protokolu DHCP připojena přímo k xDSL/Cable modemu ·...
  • Page 245 NASTAVENÍ PŘESMĚROVÁNÍ PORTŮ (MAPOVÁNÍ PORTŮ) U kamery, pro kterou byl nainstalován IP router, musíte u tohoto IP routeru nastavit přesměrování portů, aby se mohl vzdálený počítač s externím IP routerem připojit ke kameře s vestavěným IP routerem. Manuální přesměrování portů Klepněte na <Applications &...
  • Page 246 použití kamery PŘIPOJENÍ KE KAMEŘE Připojení ke kameře Obecné pokyny Spusťte internetový prohlížeč. Do adresového řádku prohlížeče zadejte IP adresu kamery. Například) IP adresa: 192.168.1.200 http://192.168.1.200 - Zobrazí se přihlašovací okno. Pokud číslo HTTP portu není 80 Spusťte internetový prohlížeč. Do adresového řádku prohlížeče zadejte IP adresu kamery a číslo HTTP portu.
  • Page 247 Kontrola DDNS adresy · DDNS adresa se skládá z<jednoho ze znaků malé abecedy „c“, „m“ nebo „p“> + <6 posledních číslic MAC adresy> + <websamsung.net>. Tento znak malé abecedy je <c>, pokud je 6 prvních číslic MAC adresy <00:00:f0>, · <m>...
  • Page 248 INSTALACE OVLÁDACÍCH PRVKŮ ACTIVEX Pokud kameru připojíte k síti Internet a provedete nastavení sítě, můžete v reálném čase sledovat obraz připojené kamery. Pro Windows XP Service Pack 2 Pokud se zobrazí toto okno, klepněte na tlačítko Install. Klepněte na <Install ActiveX Control>. Pokud se zobrazí...
  • Page 249 Přihlášení ke kameře Při prvním přihlášení je ID uživatele „root“ a heslo je 4321. Do pole <User ID> zadejte „root“. Do pole <Password> pak heslo 4321. · Pokud jste změnili vaše předchozí heslo, zadejte do tohoto pole heslo nové. Klepněte na tlačítko [Log In]. ·...
  • Page 250 POUŽITÍ APLIKACE VIEWER Pokud se připojíte ke kameře, zobrazí se následující okno aplikace Viewer. Hlavní rozložení okna Název Tlačítko Funkce a popis LIVE Přepnete se do hlavního okna Pomocí zadaného data můžete vyhledávat uložené video záznamy. Datum můžete navolit pomocí kalendáře. ·...
  • Page 251 Zde naleznete různé informace o programu, verzi, ABOUT výrobci atd. Stav Zde je zobrazen název modelu a adresa připojeného připojení zařízení. Tlačítko Zaznamená aktuální snímaný obraz a uloží jej jako Capture soubor JPEG nebo BMP. Tlačítko Zobrazí pořízený snímek na obrazovku. Print Tlačítko Uloží...
  • Page 252 · Pro každou verzi operačního systému Windows jsou nastaveny výchozí cesty pro ukládání souborů. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Live Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\ LivePokud chcete cestu pro ukládání změnit, klepněte na tlačítko [SAVE PATH] ( ) a zvolte požadovanou cestu.
  • Page 253 [SAVE]. · Pro každou verzi operačního systému Windows jsou nastaveny výchozí cesty pro ukládání souborů. Windows XP: C:\Program Files\Samsung\SNC-B5395\VidedClip\Live Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\Live Pokud chcete cestu pro ukládání změnit, klepněte na tlačítko [SAVE PATH] ( ) a vyberte požadovanou cestu.
  • Page 254 POUŽITÍ OKNA SEARCH APLIKACE VIEWER Pokud se připojíte ke kameře, zobrazí se toto okno Search aplikace Viewer. Hlavní rozložení okna Název Tlačítko Funkce a popis Záložka Live Přepnete se do hlavního okna Záložka Pomocí zadaného data můžete vyhledávat Search uložené video záznamy. Záložka Přepnete se do okna pro nastavení.
  • Page 255 Tlačítko Pořídí snímek aktuálně snímaného obrazu a uloží Capture jej jako soubor JPEG nebo BMP. Tlačítko Print Zobrazí pořízený snímek na obrazovce. Uloží pořízený videozáznam jako video soubor Tlačítko Record AVI. Hledání pořízených videozáznamů pomocí Kalendář kalendáře. Prohledávání pořízených videozáznamů pomocí Časová...
  • Page 256 · Pro každou verzi operačního systému Windows jsou nastaveny výchozí cesty pro ukládání souborů. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Search Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\ SearchPokud chcete cestu pro ukládání změnit, klepněte na tlačítko [SAVE PATH] ( ) a vyberte požadovanou cestu.
  • Page 257 [SAVE]. · Pro každou verzi operačního systému Windows jsou nastaveny výchozí cesty pro ukládání souborů. Windows XP: C:\Program Files\Samsung\SNC-B5395\SnapShot\Search Windows Vista: C:\users\[user ID]\AppData\LocalLow\Samsung\SNC-B5395\SnapShot\ SearchPokud chcete cestu pro ukládání změnit, klepněte na tlačítko [SAVE PATH] ( ) a zvolte požadovanou cestu.
  • Page 258 Prohledávání Video záznamů V okně Calendar, zvolte den, z kterého si přejete záznamy prohledat. · Poté se zobrazí příslušné video záznamy. Pomocí časové osy zvolte časové vymezení, které si přejete prohledat. · Klepnutím na tlačítko [Today] zvolíte dnešní datum. · : Zobrazí...
  • Page 259 nastavení NASTAVENÍ KAMERY Můžete nastavit různé funkce jako jsou Basic Setting (základní nastavení), System, Layout, apod. V aplikaci viewer klepněte na záložku [SETUP]. Zobrazí se okno SETUP. Nastavení...
  • Page 260 NASTAVENÍ rozvržení okna BASIC VIDEO & AUDIO SETUP USER LANGUAGE SYSTEM DATE/TIME SOFTWARE UPDATE RESET OVERLAY TEXT OVERLAY TEXT EVENT TRANSFER SETUP RECORD SETUP ALARM IMAGE ALARM INPUT1 ALARM INPUT2 MOTION SCHEDULE NETWORK STREAMING SETUP DDNS Nastavení...
  • Page 261 ZÁKLADNÍ KONFIGURACE Nastavení funkce Video/Audio Nastavit lze rozlišení a kvalita video záznamu, počet snímků za sekundu a zesílení vstupního signálu. Klepněte na <BASIC> <VIDEO & AUDIO>. · Zobrazí se okno VIDEO & AUDIO. Nastavení funkcí video ukončíte klepnutím na tlačítko [Apply]. ·...
  • Page 262 Nastavení IP parametrů Klepněte na <BASIC> <IP>. · Zobrazí se okno IP Setting. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží a systém se restartuje. · Otevřené okno internetového prohlížeče se zavře. · Pokud je k IP routeru připojena více než...
  • Page 263 Nastavení uživatelů Klepněte na <BASIC> <USER>. · Zobrazí se okno USER. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží a systém se restartuje. · Otevřené okno Internetového prohlížeče se zavře. · <Login Authentication>: Můžete nastavit ověřování uživatelů během přihlášení do systému. - Pokud je nastavena možnost <Enable>, systém bude ověřovat identitu uživatelů...
  • Page 264 Registrace uživatele V okně USER, klepněte na tlačítko [Insert] . · Zobrazí se okno <Insert User> . Zadejte ID uživatele a heslo. · ID nebo heslo se může skládat z maximálně 9 alfanumerických znaků včetně některých dalších speciálních znaků. Zvolte úroveň uživatelských oprávnění. ·...
  • Page 265 Úprava účtu registrovaného uživatele V okně USER zvolte zaškrtávací pole <Select> příslušného účtu uživatele, který si přejete upravit. V okně USER klepněte na tlačítko [Modify]. · Zobrazí se okno <Modify User> . V okně upravte <User ID>, <Password>, <Confirm Password> nebo <Level>...
  • Page 266 Jazykové nastavení Klepněte na <BASIC> <LANGUAGE>. · Zobrazí se okno LANGUAGE, v kterém lze nastavit požadovaný jazyk. · K dispozici je 7 jazyků (angličtina/čínština/ francouzština/italština/němčina/španělština. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Jazykové nastavení bylo změněno na požadovaný jazyk. Nastavení...
  • Page 267 KONFIGURACE SYSTÉMU Nastavení data/času Pro nastavení času systému lze použít aktuální systémový čas z NTP serveru nebo počítače. Klepněte na <SYSTEM> <DATE/TIME>. · Zobrazí se okno DATE/TIME. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží. · Datum lze nastavit v rozsahu od 1. ledna 2000 do 31. prosince 2037. <Current System Time>: Znázorní...
  • Page 268 Nastavení systémového času Zvolte jednu z adres serveru NTP ze seznamu <Address> nebo klepněte na <Syncronize with PC Viewer>. Nastavte den a čas volbou <Manual>. Klepněte na tlačítko [Apply] . Čas je nyní nastaven. · · IP serveru NTP poskytuje veřejná agentura a z tohoto důvodu se může jejich seznam obměňovat.
  • Page 269 Aktualizace softwaru Klepněte na <SYSTEM> <SOFTWARE UPDATE>. · Zobrazí se okno Software Update. Aktualizace softwaru V okně USER, klepněte na tlačítko [Browse] . · Zobrazí se okno Open File. Zvolte soubor obsahující aktualizaci a klepněte na tlačítko [Open] . V okně USER klepněte na tlačítko [Install] .
  • Page 270 Resetování systému V případě nezvyklého provozu nebo poruchy lze systém resetovat nebo restartovat. Klepněte na <SYSTEM> <RESET>. · Zobrazí se okno Reset. · <Restart>: Zobrazí se okno Reset. · <Factory Default>: Přepne systémová nastavení na nastavení od výrobce a restartuje systém. - <Except Network Parameter>: Spustí...
  • Page 271 KONFIGURACE ROZVRŽENÍ Na obrazovce lze zobrazovat text. Nastavení textu Klepněte na <OVERLAY> <OVERLAY TEXT>. · Zobrazí se okno Overlay Text. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží. · <Overlay Text Settings>: Pomocí možnosti <Disable> lze zakrýt překrývající text a pomocí možnosti <Enable>...
  • Page 272 KONFIGURACE UDÁLOSTÍ Nastavení funkce přenosu obrazů Můžete nastavit servery FTP/Email(SMTP) pro odeslání obrazů zaznamenaných před nebo po spuštění poplachu a uložených v kameře při spuštění poplašného zařízení. Klepněte na <EVENT> <TRANSFER SETUP>. · Zobrazí se okno TRANSFER SETUP. · Pokud využíváte služby SMTP, obraťte se na poskytovatele SMTP služeb pro podrobné...
  • Page 273 · <E-mail(SMTP) Transfer> : Obraz zaznamenaný v případě spuštěného poplašného zařízení lze odesílat také pomocí E-mailu. Funkce podporuje pouze e-mailový server SMTP. Pokud nejsou první nastavení serveru SMTP a připojení ověřené, zobrazí se zpráva <Not verified> . - <SMTP Server Address>: Zadejte IP adresu serveru SMTP určenou pro odesílání e-mailů. příklad) smtp.hotmail.com- <User ID>: Zadejte ID uživatelského účtu pro přihlášení...
  • Page 274 Nastavení obrazu při spuštěném alarmu Můžete nastavit obraz, který se odešle prostřednictvím FTP/email(SMTP) nebo se uloží na paměťovou kartu SDHC v případě spuštění poplašného zařízení nebo plánovaného přenosu dat. Klepněte na <EVENT> <ALARM IMAGE>. · Zobrazí se okno ALARM IMAGE SETUP. Nastavení...
  • Page 275 Nastavení vstupu obrazu při spuštěném polašném zařízení Klepněte na <EVENT> <ALARM INPUT 1> nebo <ALARM INPUT 2>. · Spustí se okno ALARM INPUT. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží. · <Input Device Setup>: Zvolte typ vstupu z <OFF>, <NO> a <NC>. - <NO>(Normal Open): Je normálně...
  • Page 276 Nastavení funkce detekce pohybu Klepněte na <EVENT> <MOTION>. · Zobrazí se okno MOTION. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží. · <M.D. Function>: <Enable> zaktivuje funkci detekce pohybu a <Disable> ji deaktivuje. · <M.D. Configuration>: Můžete nastavit parametry detekce pohybu. - <Motion Sensitivity>: Zvolte citlivost detekce pohybu z <High>, <Medium>...
  • Page 277 Nastavení cílové oblasti pro detekci pohybu Můžete nastavit určitou oblast pro detekci pohybu. V okně MOTION klepněte na tlačítko [Motion Area] . · Zobrazí se okno Motion Area. · Můžete nastavit určitou oblast pro detekci pohybu. Klepněte na čtverec odpovídající požadované...
  • Page 278 Nastavení plánovaného přenosu dat Obrazy JPEG můžete odesílat pomocí FTP a e-mailu nebo je průběžně nahrávat na paměťovou kartu SDHC. Klepněte na <EVENT> <SCHEDULE>. · Zobrazí se okno SCHEDULE. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží. · <Schedule Transfer Function>: <Enable>...
  • Page 279 SÍŤOVÁ KONFIGURACE Nastavení video streamingu Objem přenosu dat lze ovládat dle typu video streamingu kamery a šířky pásma sítě. Klepněte na <NETWORK> <STREAMING SETUP>. · Zobrazí se okno STREAMING SETUP. Nastavení ukončíte klepnutím na tlačítko [Apply]. · Nastavení se uloží. ·...
  • Page 280 [Apply]. · Nastavení se uloží. · V případě volby služby Samsung DDNS se název Hosta automaticky vytváří pomocí MAC adresy kamery. · MAC adresu kamery tvoří <One among from lower-case alphabet characters of c, m and p> + <Last 6 digits of the MAC address> + <websamsung.net>.
  • Page 281 dodatek ŘEŠENÍ PROBLÉMŮ PROBLÉM ŘEŠENÍ Ujistěte se, že jsou Síťová nastavení kamery provedena · správně. Zkontrolujte připojení všech síťových kabelů. · V padě připojení pomocí DHCP se ujistěte, že kamera je · schopna získávat dynamickou IP adresu bez problémů. V případě připojení pomocí DDNS URL si ověřte, že je ·...
  • Page 282 PROBLÉM ŘEŠENÍ Pokud je přenos dat nastaven na multicast, zkontrolujte, zda-li · Nezobrazují se žádné router podporuje funkci multicast v síti LAN, do které je zapojena obrazy. kamera. Ověřte nastavení dle následujícího pořadí: Zaktivoval jsem funkci · detekce pohybu v nabídce A.
  • Page 283 G.711 : Full Duplex, 64Kbps, 8KHz sampling Paměť typu Flash 16M byte Síťový hardware SDRAM 128M byte Ethernet 10/100BASE-T Síťový TCP, UDP, NTP, HTTP, DHCP, PPPoE Síť protokol Síťový protokol Streaming TCP, UDP(Unicast, Multicast) DDNS Samsung DDNS a podpora veřejných serverů DDNS Příloha...
  • Page 284 Podrobnosti Položka NTSC D1(720x480), VGA(640x480), D1(720x576), VGA(640x480), Rozlišení obrazu CIF(352x240) CIF(352x288) MJPEG Velmi Velmi MJPEG Velmi Velmi vysoká Vysoká. Normální Nízká vysoká Vysoká. Normální Nízká nízká nízká MPEG4 MPEG4 Velmi Velmi 24fps 25fps 25fps 25fps 26fps 21fps 22fps 23fps 23fps 24fps vysoká...
  • Page 285 Podrobnosti Položka NTSC AC24V±10%(60Hz±0,3Hz) Napájení DC12V+10%/-5% PoE (Power over Ethernet) Spotřeba energie Přibl. 8W Provozní teplota -10˚C~50˚C Provozní vlhkost ~90% Rozměr 150(Ø) x 121(H)mm Hmotnost Přibl. 1,1kg Příloha...
  • Page 286 SNC-B5395 Příloha...
  • Page 287 GPL/LGPL SOFTWARE LICENSE This product uses open-source software distributed under the terms of GPL and LGPL. And you can visit at www.samsungsecurity.com to get the source codes of the following GPL and LGPL software used for this product. GPL S/W ·...
