Raccordements

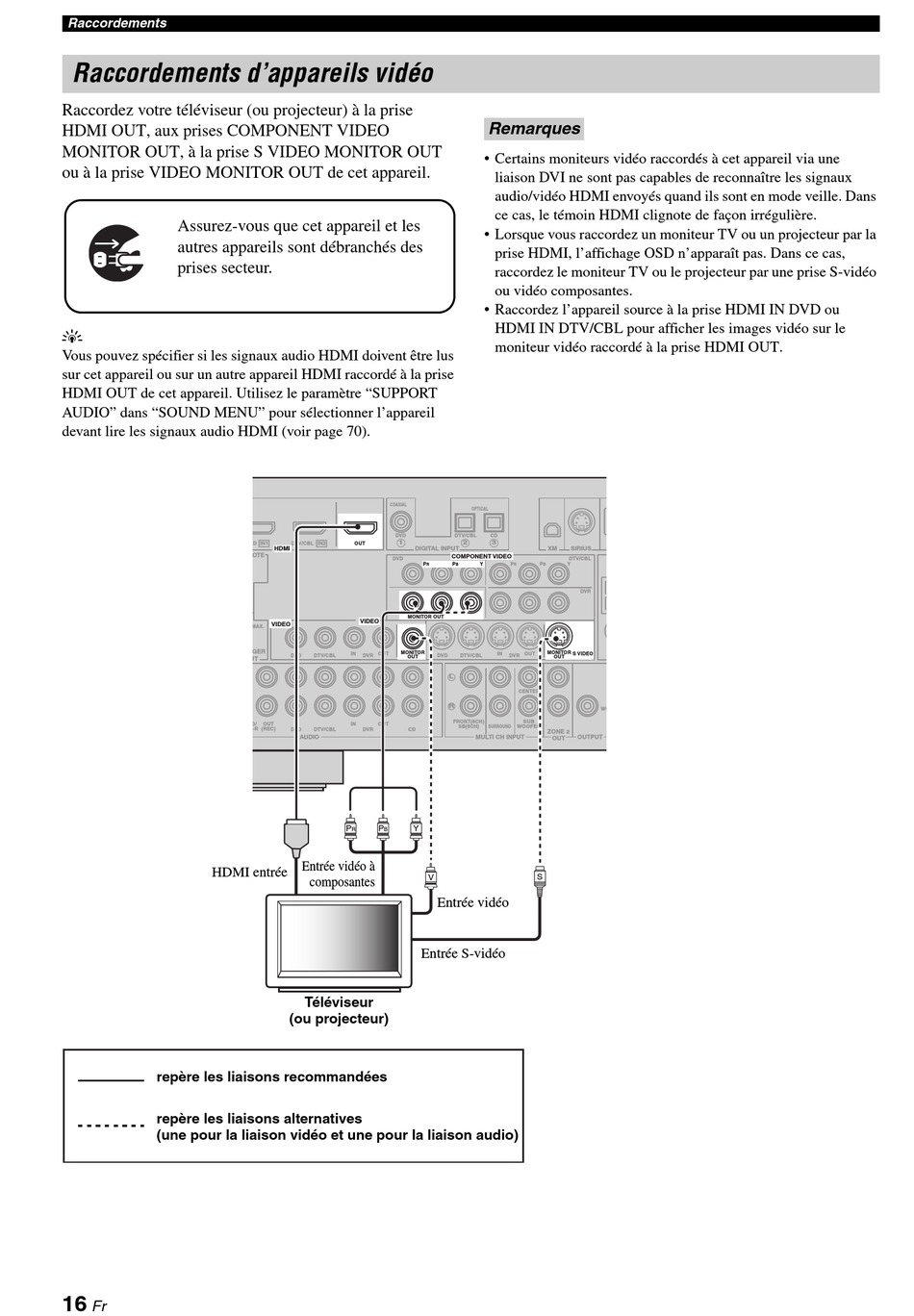

Raccordements d'appareils vidéo
Raccordez votre téléviseur (ou projecteur) à la prise
HDMI OUT, aux prises COMPONENT VIDEO
MONITOR OUT, à la prise S VIDEO MONITOR OUT
ou à la prise VIDEO MONITOR OUT de cet appareil.
Assurez-vous que cet appareil et les
autres appareils sont débranchés des
prises secteur.
y
Vous pouvez spécifier si les signaux audio HDMI doivent être lus
sur cet appareil ou sur un autre appareil HDMI raccordé à la prise
HDMI OUT de cet appareil. Utilisez le paramètre "SUPPORT
AUDIO" dans "SOUND MENU" pour sélectionner l'appareil
devant lire les signaux audio HDMI (voir page 70).
HDMI entrée
repère les liaisons recommandées
repère les liaisons alternatives
(une pour la liaison vidéo et une pour la liaison audio)
16
Fr
COAXIAL
DVD
VD IN1 DTV/CBL IN2 OUT OUT
HDMI HDMI DIGITAL INPUT
OTE
DVD
MONITOR OUT MONITOR OUT
VIDEO VIDEO
VIDEO VIDEO
MAX.
GER
MONITOR MONITOR
IN OUT
DVD DTV/CBL DVR
OUT OUT
UT
D/ OUT IN OUT
-R (REC)
DVD DTV/CBL DVR CD
AUDIO
P P Y
R B
Entrée vidéo à
composantes
Entrée S-vidéo
Téléviseur
(ou projecteur)
Remarques
• Certains moniteurs vidéo raccordés à cet appareil via une
liaison DVI ne sont pas capables de reconnaître les signaux
audio/vidéo HDMI envoyés quand ils sont en mode veille. Dans
ce cas, le témoin HDMI clignote de façon irrégulière.
• Lorsque vous raccordez un moniteur TV ou un projecteur par la
prise HDMI, l'affichage OSD n'apparaît pas. Dans ce cas,
raccordez le moniteur TV ou le projecteur par une prise S-vidéo
ou vidéo composantes.
• Raccordez l'appareil source à la prise HDMI IN DVD ou
HDMI IN DTV/CBL pour afficher les images vidéo sur le
moniteur vidéo raccordé à la prise HDMI OUT.
OPTICAL
DTV/CBL CD
XM SIRIUS
COMPONENT VIDEO COMPONENT VIDEO
DTV/CBL
P P P P Y Y P P Y
R R B B R B
DVR
MONITOR MONITOR
IN OUT S VIDEO S VIDEO
DVD DTV/CBL DVR
OUT OUT
L
CENTER
R
FRONT(6CH) SUB
SB(8CH) SURROUND WOOFER
ZONE 2
MULTI CH INPUT OUTPUT
OUT
S
V
Entrée vidéo
