tau K101M Translation Of Original Instructions

K101M
Quadro di comando per barriera automatica RBLO-E
IT - Istruzioni originali
D_MNL0K101M 27-11-2013 - Rev.01
Introduzione
Attenzione: questo prodotto può essere installato solo da installatori professionisti. Solamente elettricisti qualificati e addestrati possono
effettuare i collegamenti, le programmazioni e la manutenzione di controllo.
Nessuna informazione contenuta nel presente fascicolo può essere considerata d'interesse per l'utilizzatore finale. Questo manuale è allegato alla cen-
tralina K101M, non deve pertanto essere utilizzato per prodotti diversi!
Avvertenze importanti:
Togliere l'alimentazione di rete alla scheda prima di accedervi.
La centralina K101M è destinata al comando di un motoriduttore elettromeccanico per l'automazione di cancelli, porte e portoni.
Ogni altro uso è improprio e, quindi, vietato dalle normative vigenti.
Si consiglia di leggere attentamente tutte le istruzioni prima di procedere con l'installazione.
INSTALLAZIONE
Prima di procedere assicurarsi del buon funzionamento della parte meccanica. Verificare inoltre che il gruppo motoriduttore sia stato installato
correttamente seguendo le relative istruzioni.
NB : si ricorda l'obbligo di mettere a massa l'impianto nonché di rispettare le normative sulla sicurezza in vigore in ciascun paese.
ATTENZIONE:
- non utilizzare cavi unifilari (a conduttore unico), es. quelli citofonici, al fine di evitare interruzioni sulla linea e falsi contatti;
- non riutilizzare vecchi cavi preesistenti.
LA NON OSSERVANZA DELLE SOPRAELENCATE ISTRUZIONI PUÒ PREGIUDICARE IL BUON FUNZIONAMENTO DELL'APPARECCHIATURA E
CREARE PERICOLO PER LE PERSONE, PERTANTO LA "CASA COSTRUTTRICE" DECLINA OGNI RESPONSABILITÀ PER EVENTUALI MAL FUN-
ZIONAMENTI E DANNI DOVUTI ALLA LORO INOSSERVANZA.

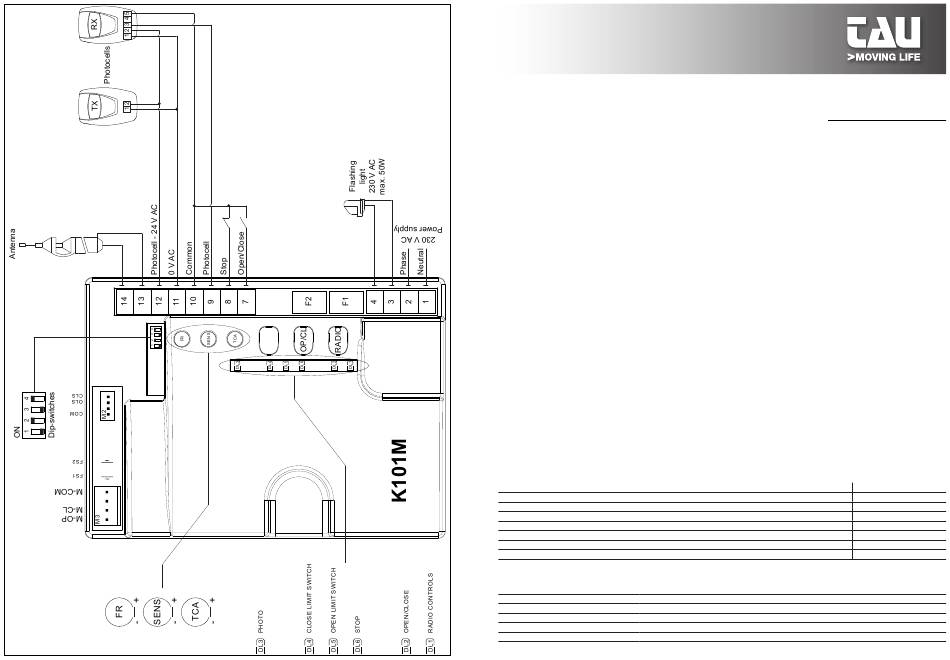

SCHEDA DI COMANDO PER BARRIERA 230 V AC
• LOGICA CON MICROPROCESSORE
• STATO DEGLI INGRESSI VISUALIZZATO DA LEDs
• PROTEZIONE INGRESSO LINEA CON FUSIBILE
• CIRCUITO DI LAMPEGGIO INCORPORATO
• RADIO RICEVITORE 433,92 MHz INTEGRATO
• TEMPO DI LAVORO FISSO (max. 40 sec.)
• RILEVAMENTO AUTOMATICO DELLA FREQUENZA DI ALIMENTAZIONE (50 o 60 Hz)
COLLAUDO
A collegamento ultimato:
• I Leds verdi devono essere tutti accesi (corrispondono ciascuno ad un ingresso Normalmente Chiuso). Si spengono solo quando sono interessati i
comandi ai quali sono associati.
• I Leds rossi dei comandi di apertura devono essere tutti spenti (corrispondono ciascuno ad un ingresso Normalmente Aperto) si accendono solo quando
sono interessati i comandi ai quali sono associati; il Led rosso DL1 deve essere acceso fisso.
CARATTERISTICHE TECNICHE
Alimentazione scheda
Potenza nominale
Fusibile rapido protezione alimentazione ingresso 230 V AC (F1 - 5x20)
Tensione circuiti alimentazione motore
Tensione alimentazione circuiti dispositivi ausiliari
Fusibile rapido protezione ausiliari 24 V AC (F2 - 5x20)
Temperatura di funzionamento
Grado di protezione del contenitore
LED DI DIAGNOSI
DL1 (RADIO CONTROLS) / ROSSO led di segnalazione ERRORI e programmazione RADIOCOMANDI
DL2 (OPEN/CLOSE) / ROSSO led di segnalazione pulsante APRE/CHIUDE
DL3 (PHOTO) / VERDE led di segnalazione FOTOCELLULA
DL4 (CLOSE LIMIT SWITCH) / VERDE led di segnalazione FINECORSA IN CHIUSURA
DL5 (OPEN LIMIT SWITCH) / VERDE led di segnalazione FINECORSA IN APERTURA
DL6 (STOP) / VERDE led di segnalazione pulsante STOP
GUIDA ALL'INSTALLAZIONE
Italiano
230 V AC - 50-60 Hz
400 W
F 3,15 A
230 V AC
24 V AC
F 200 mA
-20 °C ÷ +55 °C
IP 44
