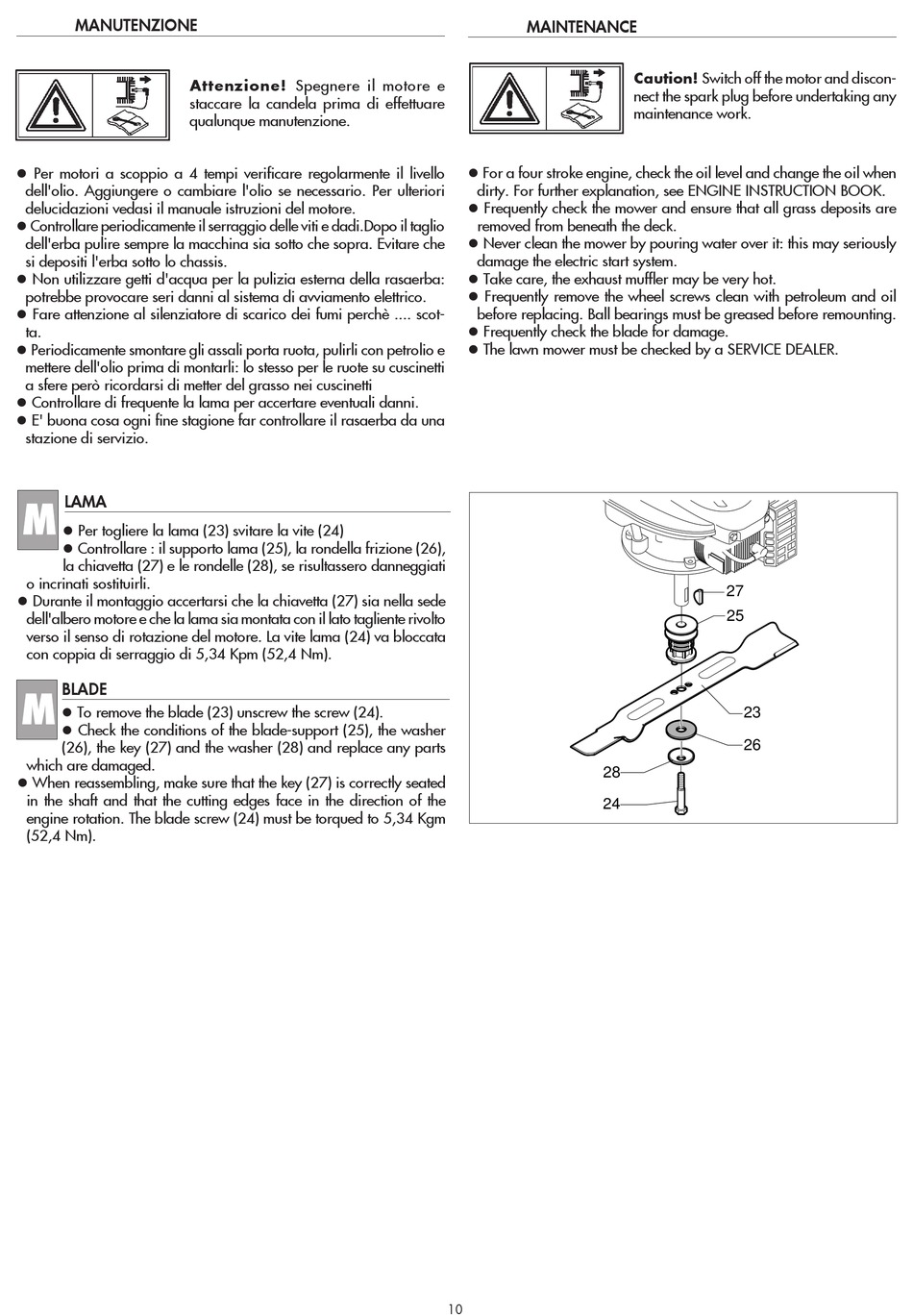

MANUTENZIONE

 Per motori a scoppio a  tempi verificare regolarmente il livello
dell'olio. Aggiungere o cambiare l'olio se necessario. Per ulteriori
delucidazioni vedasi il manuale istruzioni del motore.
 Controllare periodicamente il serraggio delle viti e dadi.Dopo il taglio
dell'erba pulire sempre la macchina sia sotto che sopra. Evitare che
si depositi l'erba sotto lo chassis.
 Non utilizzare getti d'acqua per la pulizia esterna della rasaerba:
potrebbe provocare seri danni al sistema di avviamento elettrico.
 Fare attenzione al silenziatore di scarico dei fumi perchè .... scot-
ta.
 Periodicamente smontare gli assali porta ruota, pulirli con petrolio e
mettere dell'olio prima di montarli: lo stesso per le ruote su cuscinetti
a sfere però ricordarsi di metter del grasso nei cuscinetti
 Controllare di frequente la lama per accertare eventuali danni.
 E' buona cosa ogni fine stagione far controllare il rasaerba da una
stazione di servizio.
LAMA
 Per togliere la lama () svitare la vite ()
 Controllare : il supporto lama (), la rondella frizione (6),
la chiavetta (7) e le rondelle (8), se risultassero danneggiati
o incrinati sostituirli.
 Durante il montaggio accertarsi che la chiavetta (7) sia nella sede
dell'albero motore e che la lama sia montata con il lato tagliente rivolto
verso il senso di rotazione del motore. La vite lama () va bloccata
con coppia di serraggio di , Kpm (, Nm).
BLADE
 To remove the blade () unscrew the screw ().
 Check the conditions of the blade-support (), the washer
(6), the key (7) and the washer (8) and replace any parts
which are damaged.
 When reassembling, make sure that the key (7) is correctly seated
in the shaft and that the cutting edges face in the direction of the
engine rotation. The blade screw () must be torqued to , Kgm
(, Nm).
Attenzione! Spegnere il motore e
staccare la candela prima di effettuare
qualunque manutenzione.

MAINTENANCE

 For a four stroke engine, check the oil level and change the oil when
dirty. For further explanation, see ENGINE INSTRUCTION BOOK.
 Frequently check the mower and ensure that all grass deposits are
removed from beneath the deck.
 Never clean the mower by pouring water over it: this may seriously
damage the electric start system.
 Take care, the exhaust muffler may be very hot.
 Frequently remove the wheel screws clean with petroleum and oil
before replacing. Ball bearings must be greased before remounting.
 Frequently check the blade for damage.
 The lawn mower must be checked by a SERVICE DEALER.
28
24
10
Caution! Switch off the motor and discon-
nect the spark plug before undertaking any
maintenance work.
27
25
23
26
