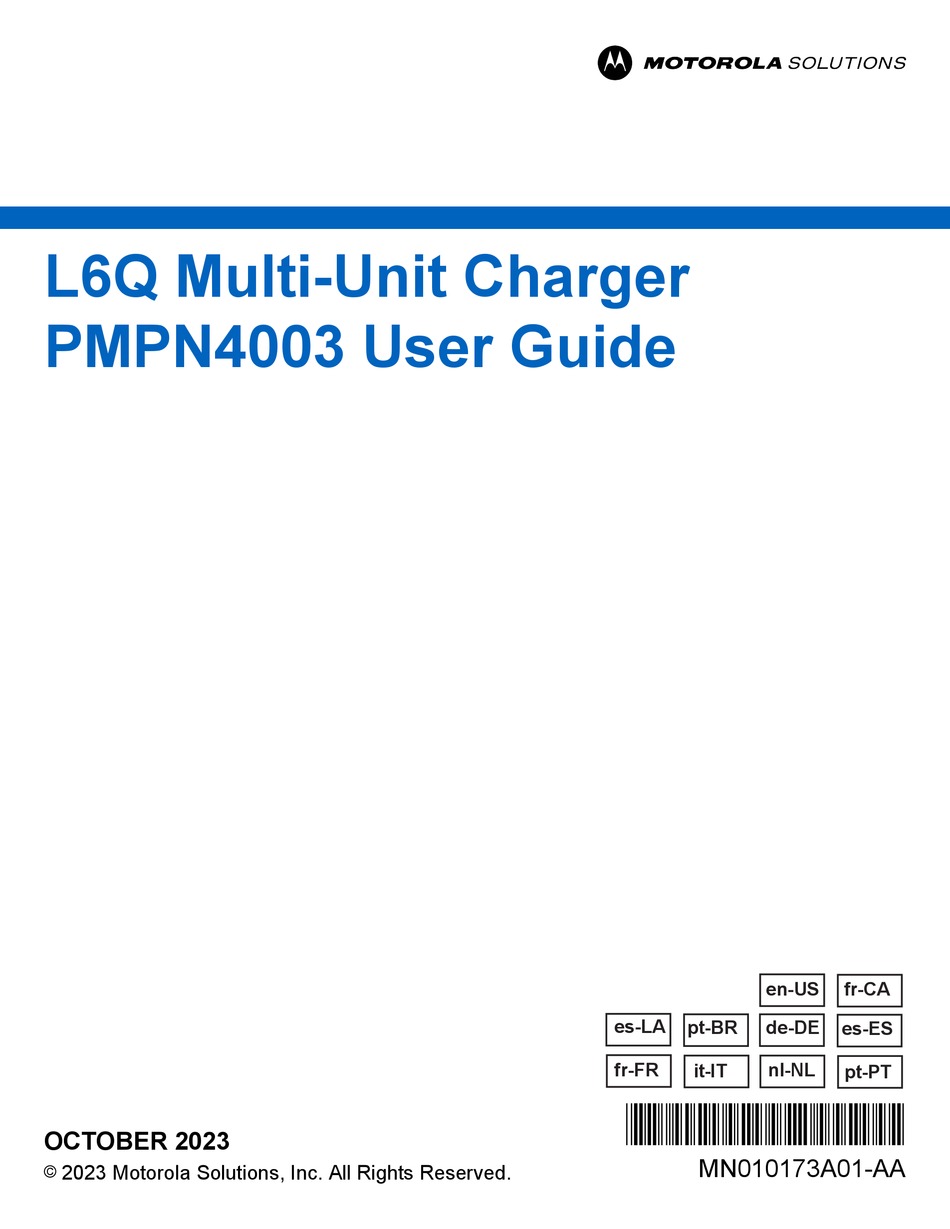

L6Q Multi-Unit Charger
PMPN4003 User Guide
OCTOBER 2023
©
2023 Motorola Solutions, Inc. All Rights Reserved.
en-US
es-LA
pt-BR
de-DE
fr-FR
nl-NL
it-IT
*MN010173A01*
MN010173A01-AA
fr-CA
es-ES
pt-PT

Advertisement

Table of Contents
loading

Related Manuals for Motorola L6Q

Summary of Contents for Motorola L6Q

  • Page 1 L6Q Multi-Unit Charger PMPN4003 User Guide en-US fr-CA es-LA pt-BR de-DE es-ES fr-FR nl-NL it-IT pt-PT *MN010173A01* OCTOBER 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.

  • Page 2: Table Of Contents

    MN010173A01-AA Contents Contents Safety and Legal........................3 Chapter 1: Charger Overview....................7 1.1 Charger Accessories Overview......................8 1.2 Authorized Batteries, Power Cords, and Power Supplies..............8 1.3 Optional Equipment........................... 9 Chapter 2: Charger Operations..................10 2.1 Charging the Batteries........................10 2.2 Charging Indications.........................11 2.3 Combining the Multi-Unit Chargers....................11 2.4 Separating the Multi-Unit Chargers....................13 2.5 Mounting the Mounting Bracket to the Wall..................

  • Page 3: Safety And Legal

    License Rights The purchase of Motorola Solutions products shall not be deemed to grant either directly or by implication, estoppel or otherwise, any license under the copyrights, patents or patent applications of Motorola Solutions, except for the normal non-exclusive, royalty-free license to use that arises by operation of law in the sale of a product.
  • Page 4 Please note that certain features, facilities, and capabilities described in this document may not be applicable to or licensed for use on a specific system, or may be dependent upon the characteristics of a specific mobile subscriber unit or configuration of certain parameters. Please refer to your Motorola Solutions contact for further information.
  • Page 5 This provision applies to products and services supplied by Motorola Solutions to consumers within the meaning of the Australian Consumer Law. This warranty is given by Motorola Solutions Australia Pty Limited (ABN16 004 742 312) of Tally Ho Business Park, 10 Wesley Court. Burwood East, Victoria. Our goods come with guarantees that cannot be excluded under the Australia Consumer Law.
  • Page 6 Furthermore, Motorola Solutions reserves the right to change any products to improve readability, function, or design. Motorola Solutions does not assume any liability arising out of the applications or use of any product or circuit described herein; nor does it cover any license under its patent rights, nor the rights of others.

  • Page 7: Chapter 1: Charger Overview

    MN010173A01-AA Chapter 1: Charger Overview Chapter 1 Charger Overview Figure 1: Charger Overview Table 1: Charger Overview Label Description LED Indicator Charging Pocket Male Connector Male Connector Latch Female Connector Mounting Bracket Rails Magnet Rubber Foot Table 2: Charger Specification INPUT OUTPUT 15 V...

  • Page 8: Charger Accessories Overview

    Authorized Batteries, Power Cords, and Power Supplies Table 3: Motorola Solutions Authorized Batteries Part Number Description Series PMPN4546 Lithium-ion Battery, 5000 mAh Table 4: Motorola Solutions Authorized Power Cords Part Number Description 3087791G01 Power Cord, North America 3087791G04 Power Cord, Europe 3087791G07...

  • Page 9: Optional Equipment

    MN010173A01-AA Chapter 1: Charger Overview Table 5: Motorola Solutions Authorized Power Supply Charger Kit Power Supply Description Module PMPN4003 PS000242A04 External 90 W, 100– Up to two multi-unit 240 V chargers Optional Equipment A mounting bracket (Part Number: BR000628A01) is available for the Multi-Unit Charger. Contact your dealer to order this item.

  • Page 10: Chapter 2: Charger Operations

    Charger Operations This section contains the charging information of your charger. Charging the Batteries Prerequisites: Use only Motorola Solutions authorized batteries. Charge the batteries at room temperature. Use only the assigned charger when charging the supported batteries. Procedure: 1. Place the multi-unit charger horizontally on a flat surface.

  • Page 11: Charging Indications

    MN010173A01-AA Chapter 2: Charger Operations Charging Indications Table 6: Charging Indications Charger Indication Description Solid green for 1 second Charger power up successfully. Solid red Battery is charging rapidly. Blinking green Battery is charged up to 90% or greater capacity. Solid green Battery is charged to 95% or greater capacity.
  • Page 12 MN010173A01-AA Chapter 2: Charger Operations 3. To combine the chargers, connect the male connector to the female connector. The magnets of the chargers hold them together when connected. 4. Hold the sides of the combined chargers when moving to another location.

  • Page 13: Separating The Multi-Unit Chargers

    MN010173A01-AA Chapter 2: Charger Operations Separating the Multi-Unit Chargers Procedure: 1. Place the combined chargers on the table. 2. To separate the combined chargers, pull each of the chargers apart. NOTE: Do not twist the charger while pulling them apart to avoid damaging the connectors.

  • Page 14: Mounting The Mounting Bracket To The Wall

    MN010173A01-AA Chapter 2: Charger Operations 3. To retract the male connector back into the charger, press the male connector latch and push to the right. Mounting the Mounting Bracket to the Wall The mounting bracket is an optional equipment. See Optional Equipment on page 9 for more information.
  • Page 15 MN010173A01-AA Chapter 2: Charger Operations NOTE: It is recommended to use a 10–16 x 1.5 inch. tapping screw and washer (not included) on the wood stud and solid-flat concrete or brick wall. 5. Mount any additional brackets with a minimum distance of 50 mm vertically and 140 mm horizontally from each other.

  • Page 16: Preparing Chargers For Desktop Charging

    MN010173A01-AA Chapter 2: Charger Operations Preparing Chargers for Desktop Charging Procedure: Prepare charger for desktop charging by performing one of the following actions: Option Action Charging with mounting bracket NOTE: ● If the charger is placed in a vertical position, it is recommended to place the charger on the mounting bracket to prevent it from toppling.

  • Page 17: Preparing Chargers For Vertical Charging Position

    MN010173A01-AA Chapter 2: Charger Operations Option Action Charging without metal bracket a. Place the charger horizontally. Preparing Chargers for Vertical Charging Position Prerequisites: Ensure that the mounting bracket is mounted to the wall, and chargers are combined before mounting into the mounting bracket. Procedure: 1.
  • Page 18 MN010173A01-AA Chapter 2: Charger Operations 3. Align the back rails on the charger with the rails on the mounting bracket. 4. Slide the charger downwards to attach with both rails. 5. Ensure that both rails are attached before releasing the charger.
  • Page 19 MN010173A01-AA Chapter 2: Charger Operations...

  • Page 20 Guide d’utilisation du multichargeur L6Q PMPN4003 *MN010173A01* OCTOBRE 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 21 MN010173A01-AA Table des matières Table des matières Sécurité et aspect juridique....................3 Chapitre 1 : Présentation du chargeur................7 1.1 Aperçu des accessoires du chargeur....................8 1.2 Batteries, cordons d’alimentation et blocs d’alimentation autorisés...........8 1.3 Équipement en option........................9 Chapitre 2 : Fonctionnement du chargeur..............10 2.1 Charge des batteries........................10 2.2 Indications de charge........................

  • Page 22: Sécurité Et Aspect Juridique

    Marques de commerce MOTOROLA, MOTO, MOTOROLA SOLUTIONS, and the Stylized M Logo are trademarks or registered trademarks of Motorola Trademark Holdings, LLC and are used under license. All other trademarks are the property of their respective owners. Droits de licence L’acquisition de produits Motorola Solutions ne saurait en aucun cas conférer de licence, directement,...
  • Page 23 Contactez votre représentant Motorola Solutions pour en savoir plus. 2023 Motorola Solutions, Inc. All Rights Reserved ©...
  • Page 24 Cette disposition s’applique aux produits et services fournis par Motorola Solutions aux consommateurs au sens de la Australian Consumer Law. Cette garantie est fournie par Motorola Solutions Australia Pty Limited (ABN16 004 742 312) of Tally Ho Business Park, 10 Wesley Court. Burwood East, Victoria. Nos produits comprennent des garanties qui ne peuvent pas être exclues en vertu de l’Australian Consumer Law.
  • Page 25 Cependant, nous n’assumons aucune responsabilité en cas d’inexactitude. De plus, Motorola Solutions se réserve le droit d’apporter des modifications à tout produit afin d’en améliorer la lisibilité, la fonctionnalité ou la conception. Motorola Solutions n’assume aucune responsabilité quant aux applications ou à...

  • Page 26: Chapitre 1: Présentation Du Chargeur

    MN010173A01-AA Chapitre 1: Présentation du chargeur Chapitre 1 Présentation du chargeur Figure 1 : Présentation du chargeur Tableau 1 : Présentation du chargeur Étiquette Description Voyant DEL Logement de charge Connecteur mâle Loquet du connecteur mâle Connecteur femelle Rails de support de montage Aimant Pied en caoutchouc Tableau 2 : Caractéristiques du chargeur...

  • Page 27: Aperçu Des Accessoires Du Chargeur

    Chapitre 1: Présentation du chargeur Aperçu des accessoires du chargeur Figure 2 : Aperçu du support de fixation (numéro de pièce : BR000628A01) Batteries, cordons d’alimentation et blocs d’alimentation autorisés Tableau 3 : Batteries approuvées par Motorola Solutions Numéro de pièce Description Séries PMPN4546 Batterie au lithium-ion, 5000 mAh Tableau 4 : Cordons d’alimentation approuvés par Motorola...

  • Page 28: Équipement En Option

    MN010173A01-AA Chapitre 1: Présentation du chargeur Tableau 5 : Bloc d’alimentation approuvé par Motorola Solutions Trousse du chargeur Bloc d’alimentation Description Module PMPN4003 PS000242A04 Externe, 90 W, 100 à Jusqu’à deux 240 V multichargeurs Équipement en option Un support de fixation (numéro de pièce : BR000628A01) est disponible pour le multichargeur.

  • Page 29: Chapitre 2: Fonctionnement Du Chargeur

    Cette section contient les informations de charge de votre chargeur. Charge des batteries Préalables : utilisez uniquement des batteries Motorola Solutions autorisées. Chargez vos batteries à température ambiante. Utilisez uniquement le chargeur attribué lorsque vous chargez les batteries prises en charge. Procédure : 1.

  • Page 30: Indications De Charge

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Indications de charge Tableau 6 : Indications de charge Indication du chargeur Description Vert fixe pendant une Le chargeur est allumé. seconde Rouge fixe La batterie se charge rapidement. Vert clignotant Batterie chargée à 90 % ou plus. Vert fixe La batterie est chargée à...
  • Page 31 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur 2. Pour étendre le connecteur, appuyez sur le loquet du connecteur mâle et poussez-le vers la gauche. 3. Pour combiner les chargeurs, branchez le connecteur mâle au connecteur femelle. Les aimants des chargeurs les maintiennent accolés lorsqu’ils sont connectés. 4.

  • Page 32: Séparation Des Multichargeurs

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Séparation des multichargeurs Procédure : 1. Placez les chargeurs combinés sur la table. 2. Pour séparer les chargeurs combinés, tirez sur les chargeurs pour les écarter l’un de l’autre. REMARQUE : N’exercez pas de torsion sur les chargeur lorsque vous les séparez afin de ne pas endommager les connecteurs.

  • Page 33: Montage Du Support De Fixation Au Mur

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur 3. Pour insérer le connecteur mâle dans le chargeur, appuyez sur le loquet du connecteur mâle et poussez vers la droite. Montage du support de fixation au mur Le support de montage est un équipement facultatif. Consultez Équipement en option à...
  • Page 34 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur REMARQUE : Il est recommandé d’utiliser une vis taraudeuse et une rondelle (non comprises) de 10-16 x 1,5 po sur le montant en bois et le mur de béton ou de brique massif plat. 5.

  • Page 35: Préparation Des Chargeurs Pour La Charge Sur Table

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Préparation des chargeurs pour la charge sur table Procédure : Préparez le chargeur pour la charge sur table en effectuant l’une des actions suivantes : Option Action Charge avec support de fixation REMARQUE : ●...

  • Page 36: Préparation Des Chargeurs Pour La Charge En Position Verticale

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Option Action Charge sans support métallique a. Placez le chargeur à l’horizontale. Préparation des chargeurs pour la charge en position verticale Préalables : Assurez-vous que le support de fixation est fixé au mur et que les chargeurs sont combinés avant de les positionner dans le support de fixation.
  • Page 37 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur 3. Alignez les rails arrière du chargeur avec les rails du support de fixation. 4. Faites glisser le chargeur vers le bas pour le fixer aux deux rails. 5. Assurez-vous que les deux rails sont fixés avant de relâcher le chargeur.
  • Page 38 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur...
  • Page 39 Guía del usuario del cargador para varias unidades L6Q PMPN4003 *MN010173A01* OCTUBRE DEL 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 40 MN010173A01-AA Contenido Contenido Protección e información legal..................3 Capítulo 1: Descripción general del cargador..............7 1.1 Descripción general de los accesorios del cargador................. 8 1.2 Baterías autorizadas, cables de alimentación y fuentes de alimentación..........8 1.3 Equipos opcionales..........................9 Capítulo 2: Funcionamiento del cargador............... 10 2.1 Carga de las baterías........................10 2.2 Indicaciones de carga........................

  • Page 41: Protección E Información Legal

    Motorola Solutions, excepto la licencia normal, no exclusiva y libre de regalías de uso que surge por efecto de la ley de la venta de un producto.
  • Page 42 Comuníquese con un representante de Motorola Solutions para obtener más información.
  • Page 43 Solo para Australia Esta disposición se aplica a los productos y servicios proporcionados por Motorola Solutions en conformidad con la Ley Australiana de Protección al Consumidor. Esta garantía es emitida por Motorola Solutions Australia Pty Limited (ABN16 004 742 312) de Tally Ho Business Park, 10 Wesley Court. Burwood East, Victoria.
  • Page 44 Además, Motorola Solutions se reserva el derecho de cambiar cualquier producto para mejorar la legibilidad, la función o el diseño. Motorola Solutions no asume responsabilidad alguna por las consecuencias de la aplicación o el uso de cualquiera de los productos o circuitos descritos en el presente documento; tampoco...

  • Page 45: Capítulo 1: Descripción General Del Cargador

    MN010173A01-AA Capítulo 1: Descripción general del cargador Capítulo 1 Descripción general del cargador Figura 1: Descripción general del cargador Mesa 1: Descripción general del cargador Etiqueta Descripción Indicador LED Cavidad de carga Conector macho Pestillo del conector macho Conector hembra Rieles del soporte de montaje Imán Pata de goma...

  • Page 46: Descripción General De Los Accesorios Del Cargador

    Mesa 3: Baterías autorizadas por Motorola Solutions Número de pieza Descripción Serie PMPN4546 Batería de iones de litio, 5000 mAh Mesa 4: Cables de alimentación autorizados por Motorola Solutions Número de pieza Descripción 3087791G01 Cable de alimentación, Norteamérica 3087791G04 Cable de alimentación, Europa 3087791G07 Cable de alimentación, Reino Unido...

  • Page 47: Equipos Opcionales

    MN010173A01-AA Capítulo 1: Descripción general del cargador Mesa 5: Fuente de alimentación autorizada por Motorola Solutions Kit de cargador Fuente de Descripción Módulo alimentación PMPN4003 PS000242A04 Externa de 90 W, de Hasta dos cargadores 100 a 240 V para varias unidades Equipos opcionales Un soporte de montaje (número de pieza: BR000628A01) está...

  • Page 48: Capítulo 2: Funcionamiento Del Cargador

    Esta sección contiene la información de carga del cargador. Carga de las baterías Requisitos: Utilice solo baterías autorizadas por Motorola Solutions. Cargue las baterías a temperatura ambiente. Utilice solo el cargador asignado cuando cargue las baterías compatibles. Procedimiento: 1. Coloque el cargador para varias unidades horizontalmente en una superficie plana.

  • Page 49: Indicaciones De Carga

    MN010173A01-AA Capítulo 2: Funcionamiento del cargador 6. Para retirar las bandejas de la batería de la cavidad del cargador, tire de las bandejas de la batería de la cavidad. Indicaciones de carga Mesa 6: Indicaciones de carga Indicación del cargador Descripción Verde fijo durante 1 El cargador se encendió...

  • Page 50: Combinación De Cargadores Para Varias Unidades

    MN010173A01-AA Capítulo 2: Funcionamiento del cargador Combinación de cargadores para varias unidades Requisitos: La cantidad máxima de cargadores para varias unidades que se puede combinar es dos. Procedimiento: 1. Coloque los cargadores sobre la mesa para apoyarlos antes de combinarlos. 2.

  • Page 51: Separación De Cargadores Para Varias Unidades

    MN010173A01-AA Capítulo 2: Funcionamiento del cargador Los imanes de los cargadores los mantienen juntos cuando están conectados. 4. Sujete los lados de los cargadores combinados cuando se mueva a otra ubicación. Separación de cargadores para varias unidades Procedimiento: 1. Coloque los cargadores combinados sobre la mesa. 2.
  • Page 52 MN010173A01-AA Capítulo 2: Funcionamiento del cargador NOTA: No gire el cargador mientras lo desconecta para evitar dañar los conectores. 3. Para retraer el conector macho en el cargador, presione el seguro del conector macho y empuje hacia la derecha.

  • Page 53: Montaje Del Soporte De Montaje En La Pared

    MN010173A01-AA Capítulo 2: Funcionamiento del cargador Montaje del soporte de montaje en la pared El soporte de montaje es un equipo opcional. Consulte Equipos opcionales en la página 9 para obtener más información. Procedimiento: 1. Coloque el soporte y marque la ubicación de los orificios de montaje en la superficie de la pared. PRECAUCIÓN: Asegúrese de que el área detrás de la superficie de montaje esté...
  • Page 54 MN010173A01-AA Capítulo 2: Funcionamiento del cargador 140 mm 140 mm 50 mm 140 mm 140 mm...

  • Page 55: Preparar Los Cargadores Para Una Carga De Escritorio

    MN010173A01-AA Capítulo 2: Funcionamiento del cargador Preparar los cargadores para una carga de escritorio Procedimiento: Para preparar el cargador para una carga de escritorio, realice una de las siguientes acciones: Opción Acción Carga con soporte de montaje NOTA: ● Si el cargador se coloca en posición vertical, se recomienda colocar el cargador en el soporte de montaje para evitar que se vuelque.

  • Page 56: Preparar Los Cargadores Para Una Posición De Carga Vertical

    MN010173A01-AA Capítulo 2: Funcionamiento del cargador Opción Acción Carga sin soporte de metal a. Coloque el cargador horizontalmente. Preparar los cargadores para una posición de carga vertical Requisitos: Asegúrese de que el soporte de montaje esté montado en la pared y que los cargadores estén combinados antes de montarlos en el soporte de montaje.
  • Page 57 MN010173A01-AA Capítulo 2: Funcionamiento del cargador 3. Alinee los rieles en la parte posterior del cargador con los rieles del soporte de montaje. 4. Deslice el cargador hacia abajo para fijarlo con ambos rieles. 5. Asegúrese de que ambos rieles estén conectados antes de soltar el cargador.
  • Page 58 MN010173A01-AA Capítulo 2: Funcionamiento del cargador...
  • Page 59 Guia do usuário do carregador multiunidades PMPN4003 da *MN010173A01* OUTUBRO DE 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 60 MN010173A01-AA Índice Índice Informações jurídicas e de segurança................3 Capítulo 1: Visão geral do carregador................7 1.1 Visão geral dos acessórios do carregador..................8 1.2 Baterias, cabos de alimentação e fontes de alimentação autorizadas..........8 1.3 Equipamento opcional........................9 Capítulo 2: Operações do carregador................10 2.1 Carregar as baterias........................

  • Page 61: Informações Jurídicas E De Segurança

    Os produtos da Motorola Solutions descritos neste documento podem incluir programas de computador da Motorola Solutions protegidos por direitos autorais. As leis dos Estados Unidos e de outros países garantem determinados direitos exclusivos da Motorola Solutions que envolvem programas de computador protegidos por direitos autorais.
  • Page 62 Observe que alguns recursos e capacidades descritos neste documento podem não ser pertinentes ou licenciados para uso em um sistema específico ou podem depender das características de uma determinada unidade de rádio móvel ou da configuração de determinados parâmetros. Consulte seu contato da Motorola Solutions para mais informações.
  • Page 63 Em caso de dúvidas, entre em contato com a Motorola Solutions Australia pelo número 1800 457 439. Você também pode acessar o nosso site: https://www.motorolasolutions.com/...
  • Page 64 Além disso, a Motorola Solutions reserva-se o direito de fazer alterações em quaisquer produtos para melhorar a legibilidade, as funções ou o design. A Motorola Solutions não se responsabiliza por aplicações ou uso de qualquer produto ou circuito aqui descrito, e não cobre nenhuma licença sob direitos de patente...

  • Page 65: Capítulo 1: Visão Geral Do Carregador

    MN010173A01-AA Capítulo 1: Visão geral do carregador Capítulo 1 Visão geral do carregador Figura 1: Visão geral do carregador Acima 1: Visão geral do carregador Rótulo Descrição Indicador de LED Compartimento de carregamento Conector macho Trava do conector macho Conector fêmea Trilhos do suporte de montagem Ímã...

  • Page 66: Visão Geral Dos Acessórios Do Carregador

    Acima 3: Baterias autorizadas da Motorola Solutions Número da peça Descrição Série PMPN4546 Bateria de íons de lítio, 5000 mAh Acima 4: Cabos de alimentação autorizados da Motorola Solutions Número da peça Descrição 3087791G01 Cabo de alimentação, América do Norte 3087791G04 Cabo de alimentação, Europa...

  • Page 67: Equipamento Opcional

    MN010173A01-AA Capítulo 1: Visão geral do carregador Acima 5: Fonte de alimentação autorizada da Motorola Solutions Kit do carregador Fonte de Descrição Módulo alimentação PMPN4003 PS000242A04 90 W, 100-240 V Até dois carregadores externos multiunidades Equipamento opcional Um suporte de montagem (número da peça: BR000628A01) está disponível para o carregador multiunidades.

  • Page 68: Capítulo 2: Operações Do Carregador

    Esta seção contém as informações de carregamento do carregador. Carregar as baterias Pré-requisitos: Use somente baterias autorizadas da Motorola Solutions. Carregue as baterias em temperatura ambiente. Use somente o carregador atribuído ao carregar as baterias suportadas. Procedimento: 1. Posicione o carregador multiunidades horizontalmente em uma superfície plana.

  • Page 69: Indicações De Carregamento

    MN010173A01-AA Capítulo 2: Operações do carregador Indicações de carregamento Acima 6: Indicações de carregamento Indicação do carregador Descrição Verde contínuo por um Carregador ligado com êxito. segundo Vermelho contínuo A bateria está carregando rapidamente. Verde piscando A bateria está carregada em até 90% ou mais. Verde contínuo A bateria está...
  • Page 70 MN010173A01-AA Capítulo 2: Operações do carregador Procedimento: 1. Coloque os carregadores na mesa para suporte antes de combiná-los. 2. Para estender o conector, pressione e empurre a trava do conector macho para a esquerda. 3. Para combinar os carregadores, conecte o conector macho ao conector fêmea. Os ímãs dos carregadores os mantêm juntos quando conectados.

  • Page 71: Separação Dos Carregadores Multiunidades

    MN010173A01-AA Capítulo 2: Operações do carregador 4. Segure as laterais dos carregadores combinados ao se mover para outro local. Separação dos carregadores multiunidades Procedimento: 1. Coloque os carregadores combinados na mesa. 2. Para separar os carregadores combinados, puxe cada um dos carregadores em direções opostas. OBSERVAÇÃO: Não torça o carregador enquanto o puxa para fora para evitar danos aos conectores.

  • Page 72: Montagem Do Suporte De Montagem Na Parede

    MN010173A01-AA Capítulo 2: Operações do carregador 3. Para recolher o conector macho de volta ao carregador, pressione a trava do conector macho e empurre para a direita. Montagem do suporte de montagem na parede O suporte de montagem é um equipamento opcional. Consulte Equipamento opcional na página 9 para obter mais informações.
  • Page 73 MN010173A01-AA Capítulo 2: Operações do carregador OBSERVAÇÃO: Recomenda-se usar um parafuso de rosca e arruela de 254-406,4 x 38,1 mm (10-16 x 1,5 pol.) (não incluídos) em parede com viga de madeira e em parede de concreto sólido e plano ou parede de tijolos.

  • Page 74: Preparar Carregadores Para Carregamento De Mesa

    MN010173A01-AA Capítulo 2: Operações do carregador Preparar carregadores para carregamento de mesa Procedimento: Prepare o carregador para carregamento de mesa executando uma das seguintes ações: Opção Ação Carregamento com suporte de OBSERVAÇÃO: montagem ● Se o carregador for colocado na posição vertical, recomenda-se colocar o carregador no suporte de montagem para evitar que caia.

  • Page 75: Preparação Dos Carregadores Para A Posição De Carregamento Vertical

    MN010173A01-AA Capítulo 2: Operações do carregador Opção Ação Carregamento sem suporte de metal a. Coloque o carregador na horizontal. Preparação dos carregadores para a posição de carregamento vertical Pré-requisitos: Certifique-se de que o suporte de montagem esteja montado na parede e que os carregadores estejam combinados antes de montá-los no suporte de montagem.
  • Page 76 MN010173A01-AA Capítulo 2: Operações do carregador 3. Alinhe os trilhos traseiros no carregador com os trilhos no suporte de montagem. 4. Deslize o carregador para baixo para encaixá-lo nos dois trilhos. 5. Certifique-se de que ambos os trilhos estejam conectados antes de soltar o carregador.
  • Page 77 MN010173A01-AA Capítulo 2: Operações do carregador...
  • Page 78 L6Q Mehrfachladegerät PMPN4003 – Benutzerhandbuch *MN010173A01* OKTOBER 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 79 MN010173A01-AA Inhalt Inhalt Sicherheit und Rechtliches....................3 Kapitel 1: Ladegerät – Überblick..................8 1.1 Überblick über das Ladegerätzubehör....................9 1.2 Autorisierte Akkus, Netzkabel und Netzteile..................9 1.3 Optionale Ausstattung........................10 Kapitel 2: Betrieb des Ladegeräts..................11 2.1 Aufladen der Akkus.......................... 11 2.2 Ladeanzeigen..........................12 2.3 Kombination der Mehrfachladegeräte....................12 2.4 Trennen der Mehrfachladegeräte.....................14 2.5 Wandmontage der Montagehalterung....................15 2.6 Vorbereiten von Ladegeräten für das Laden auf einer Arbeitsfläche..........17 2.7 Vorbereiten von Ladegeräten für die vertikale Ladeposition............18...

  • Page 80: Sicherheit Und Rechtliches

    Genehmigung von Motorola Solutions Inc. gestattet. Marken MOTOROLA, MOTO, MOTOROLA SOLUTIONS, and the Stylized M Logo are trademarks or registered trademarks of Motorola Trademark Holdings, LLC and are used under license. All other trademarks are the property of their respective owners. Lizenzrechte Mit dem Kauf von Produkten von Motorola Solutions werden weder ausdrücklich noch stillschweigend,...
  • Page 81 Eigenschaften bestimmter mobiler Endgeräte (Funkgeräte) oder von der Konfiguration bestimmter Parameter abhängen können. Wenden Sie sich für weitere Informationen an Ihren Ansprechpartner von Motorola Solutions. 2023 Motorola Solutions, Inc. All Rights Reserved © Konformitätserklärung des Lieferanten Konformitätserklärung des Lieferanten Gemäß...
  • Page 82 Anteils. Sie haben auch Anspruch auf Entschädigung für alle anderen vernünftigerweise vorhersehbaren Verluste oder Schäden aufgrund eines Ausfalls der Waren oder Dienstleistungen. Bei Fragen rufen Sie bitte Motorola Solutions Australia unter der Nummer 1800 457 439 an. Oder besuchen Sie unsere Website: https://www.motorolasolutions.com/en_xa/support.html...
  • Page 83 ● Die maximale Umgebungstemperatur des Ladegeräts darf 40 °C (104 °F) nicht übersteigen. ● Schließen Sie das Ladegerät nur an ein entsprechendes Netzkabel an, das in der Liste Von Motorola Solutions autorisierte Netzkabel aufgeführt ist. ● Die Steckdose, an die das Netzkabel angeschlossen ist, sollte sich in der Nähe befinden und leicht zugänglich sein.
  • Page 84 MN010173A01-AA Sicherheit und Rechtliches Anwendungen, Produkte oder Schaltungen entstehen, noch für Ansprüche, die auf patentrechtlich geschützte Lizenzen oder die Rechte Dritter zurückzuführen sind.

  • Page 85: Kapitel 1: Ladegerät - Überblick

    MN010173A01-AA Kapitel 1: Ladegerät – Überblick Kapitel 1 Ladegerät – Überblick Abbildung 1: Ladegerät – Überblick Tabelle 1: Ladegerät – Überblick Kennzeichnung Beschreibung LED-Anzeige Ladeschale Stecker Steckerverriegelung Buchse Montagehalterungsschienen Magnet Gummistellfuß Tabelle 2: Technische Daten des Ladegeräts EINGANG AUSGANG 15 V , 6 A (bis zu 2 Mehrfachladegeräte) 4,35 V , 1,25 A x 6 Ladefächer...

  • Page 86: Überblick Über Das Ladegerätzubehör

    MN010173A01-AA Kapitel 1: Ladegerät – Überblick Überblick über das Ladegerätzubehör Abbildung 2: Montagehalterung (Teilenummer: BR000628A01) – Überblick Autorisierte Akkus, Netzkabel und Netzteile Tabelle 3: Von Motorola Solutions autorisierte Akkus Teilenummer Beschreibung Serie PMPN4546 Lithium-Ionen-Akku, 5000 mAh Tabelle 4: Von Motorola Solutions autorisierte Netzkabel...

  • Page 87: Optionale Ausstattung

    MN010173A01-AA Kapitel 1: Ladegerät – Überblick Optionale Ausstattung Eine Montagehalterung (Teilenummer: BR000628A01) ist für das Mehrfachladegerät erhältlich. Wenden Sie sich an Ihren Händler, um diesen Artikel zu bestellen. Weitere Installationsanweisungen entnehmen Sie Wandmontage der Montagehalterung auf Seite WARNUNG: ● Die Montagehalterung sollte von einem geschulten und erfahrenen Techniker installiert werden. Die Installation der Montagehalterung von einem nicht darauf spezialisierten Techniker ist gefährlich und kann zu Schäden oder Verletzungen führen.

  • Page 88: Kapitel 2: Betrieb Des Ladegeräts

    Dieser Abschnitt enthält Informationen zu Ihrem Ladegerät. Aufladen der Akkus Voraussetzungen: Verwenden Sie nur von Motorola Solutions zugelassene Akkus. Laden Sie die Akkus bei Raumtemperatur auf. Verwenden Sie zum Aufladen der unterstützten Akkus nur das dazugehörige Ladegerät. Vorgehensweise: 1. Legen Sie das Mehrfachladegerät auf eine ebene Oberfläche.

  • Page 89: Ladeanzeigen

    MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts Ladeanzeigen Tabelle 6: Ladeanzeigen Ladeanzeige Beschreibung Durchgehend grün für ca. Das Ladegerät wurde erfolgreich eingeschaltet. 1 Sekunde Durchgehend rot Der Akku wird schnell aufgeladen. Blinkt grün Der Akku ist zu mindestens 90 % aufgeladen. Durchgehend grün Der Akku ist zu mindestens 95 % aufgeladen.
  • Page 90 MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts Vorgehensweise: 1. Platzieren Sie die Ladegeräte vor dem Kombinieren auf den Tisch, um sie zu stützen. 2. Um den Stecker zu verlängern, drücken Sie auf die Steckerverriegelung, und schieben Sie sie nach links. 3. Um die Ladegeräte zu kombinieren, verbinden Sie den Stecker mit der Buchse. Die Magnete der Ladegeräte halten sie zusammen, wenn sie angeschlossen sind.

  • Page 91: Trennen Der Mehrfachladegeräte

    MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts 4. Halten Sie die Seiten der kombinierten Ladegeräte fest, wenn Sie sie an einen anderen Ort bewegen. Trennen der Mehrfachladegeräte Vorgehensweise: 1. Platzieren Sie die kombinierten Ladegeräte auf dem Tisch. 2. Um die kombinierten Ladegeräte voneinander zu trennen, ziehen Sie jedes der Ladegeräte auseinander.

  • Page 92: Wandmontage Der Montagehalterung

    MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts 3. Um den Stecker wieder in das Ladegerät zu stecken, drücken Sie auf die Steckerverriegelung, und schieben Sie sie nach rechts. Wandmontage der Montagehalterung Die Montagehalterung ist optionales Zubehör. Weitere Informationen finden Sie unter Optionale Ausstattung auf Seite Vorgehensweise:...
  • Page 93 MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts NOTIZ: Es wird empfohlen, Blechschrauben und Unterlegscheiben von 10–16 x 1,5 Zoll (nicht im Lieferumfang enthalten) auf Holzbalken und massiven, flachen Beton-/Ziegelwänden zu verwenden. 5. Montieren Sie alle zusätzlichen Halterungen mit einem Mindestabstand von 50 mm vertikal und 140 mm horizontal zueinander.

  • Page 94: Vorbereiten Von Ladegeräten Für Das Laden Auf Einer Arbeitsfläche

    MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts Vorbereiten von Ladegeräten für das Laden auf einer Arbeitsfläche Vorgehensweise: Bereiten Sie das Ladegerät für den Ladevorgang auf einer Arbeitsfläche vor, indem Sie eine der folgenden Maßnahmen durchführen: Option Aktion Laden mit Montagehalterung NOTIZ: ●...

  • Page 95: Vorbereiten Von Ladegeräten Für Die Vertikale Ladeposition

    MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts Option Aktion Laden ohne Metallhalterung a. Stellen Sie das Ladegerät horizontal auf. Vorbereiten von Ladegeräten für die vertikale Ladeposition Voraussetzungen: Stellen Sie sicher, dass die Montagehalterung an der Wand montiert ist und die Ladegeräte vor der Montage in der Montagehalterung kombiniert sind.
  • Page 96 MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts 3. Richten Sie die hinteren Schienen am Ladegerät an der Montagehalterung aus. 4. Schieben Sie das Ladegerät nach unten, um es an beiden Schienen zu befestigen. 5. Stellen Sie sicher, dass beide Schienen befestigt sind, bevor Sie das Ladegerät loslassen.
  • Page 97 MN010173A01-AA Kapitel 2: Betrieb des Ladegeräts...
  • Page 98 Guía de usuario del cargador para varias unidades L6Q PMPN4003 *MN010173A01* OCTUBRE DE 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 99 MN010173A01-AA Contenido Contenido Información legal y de seguridad..................3 Capítulo 1: Descripción general del cargador..............7 1.1 Descripción general de los accesorios del cargador................. 8 1.2 Baterías, cables de alimentación y fuentes de alimentación autorizados..........8 1.3 Equipo opcional..........................9 Capítulo 2: Operaciones del cargador................10 2.1 Carga de las baterías........................10 2.2 Indicadores de carga........................11 2.3 Combinación de cargadores para varias unidades................11 2.4 Separación de los cargadores para varias unidades...............13...

  • Page 100: Información Legal Y De Seguridad

    Derechos de licencia La adquisición de los productos de Motorola Solutions no garantiza, ya sea de forma implícita o explícita, por impedimento legal o de la forma que fuese, ningún tipo de licencia con respecto a los derechos de autor, las patentes o las solicitudes de patentes de Motorola Solutions, excepto en los casos de uso de licencias normales no excluyentes sin regalías derivados de la aplicación de la ley en la venta de un producto.
  • Page 101 Póngase en contacto con su distribuidor o representante de Motorola Solutions para obtener más información.
  • Page 102 Si tiene alguna duda, póngase en contacto con Motorola Solutions Australia a través del teléfono 1800 457 439. También puede visitar nuestro sitio web: https://www.motorolasolutions.com/...
  • Page 103 La información de este documento se ha analizado exhaustivamente y se considera totalmente fiable. No obstante, no se asume ninguna responsabilidad por las posibles imprecisiones. Asimismo, Motorola Solutions se reserva el derecho de realizar cambios en cualquier producto para mejorar su legibilidad, funcionamiento o diseño. Motorola Solutions no asumirá ninguna responsabilidad derivada de las aplicaciones o del uso de cualquier producto o circuito descritos en el presente documento, ni cubrirá...

  • Page 104: Capítulo 1: Descripción General Del Cargador

    MN010173A01-AA Capítulo 1: Descripción general del cargador Capítulo 1 Descripción general del cargador Figura 1: Descripción general del cargador Tabla 1: Descripción general del cargador Etiqueta Descripción Indicador LED Compartimento de carga Conector macho Pestillo del conector macho Conector hembra Rieles del soporte de montaje Imán Soporte de goma...

  • Page 105: Descripción General De Los Accesorios Del Cargador

    Tabla 3: Baterías autorizadas por Motorola Solutions Número de referencia Descripción Serie PMPN4546 Batería de iones de litio, 5000 mAh Tabla 4: Cables de alimentación autorizados por Motorola Solutions Número de referencia Descripción 3087791G01 Cable de alimentación, Norteamérica 3087791G04 Cable de alimentación, Europa 3087791G07 Cable de alimentación, Reino Unido...

  • Page 106: Equipo Opcional

    MN010173A01-AA Capítulo 1: Descripción general del cargador Tabla 5: Fuente de alimentación autorizada por Motorola Solutions Kit del cargador Fuente de Descripción Módulo alimentación PMPN4003 PS000242A04 Externa de 90 W, Hasta dos cargadores 100-240 V para varias unidades Equipo opcional Hay disponible un soporte de montaje (número de referencia: BR000628A01) para el cargador para varias...

  • Page 107: Capítulo 2: Operaciones Del Cargador

    En esta sección se incluye la información de carga del cargador. Carga de las baterías Requisitos previos: Utilice únicamente baterías autorizadas por Motorola Solutions. Cargue las baterías a temperatura ambiente. Utilice únicamente el cargador asignado al cargar las baterías compatibles. Procedimiento: 1.

  • Page 108: Indicadores De Carga

    MN010173A01-AA Capítulo 2: Operaciones del cargador 6. Para extraer las bandejas de baterías del compartimento del cargador, tire de ellas hacia fuera del compartimento del cargador. Indicadores de carga Tabla 6: Indicadores de carga Indicador de carga Descripción Verde fijo durante 1 El cargador se ha encendido correctamente.
  • Page 109 MN010173A01-AA Capítulo 2: Operaciones del cargador Procedimiento: 1. Coloque los cargadores sobre la mesa como apoyo antes de combinarlos. 2. Para extender el conector, presione y empuje el pestillo del conector macho hacia la izquierda. 3. Para combinar los cargadores, conecte el conector macho al conector hembra. Cuando están conectados, los imanes de los cargadores los mantienen juntos.

  • Page 110: Separación De Los Cargadores Para Varias Unidades

    MN010173A01-AA Capítulo 2: Operaciones del cargador 4. Sujete los laterales de los cargadores combinados cuando vaya a trasladarlos a otra ubicación. Separación de los cargadores para varias unidades Procedimiento: 1. Coloque los cargadores combinados sobre la mesa. 2. Para separar los cargadores combinados, separe cada uno de ellos. NOTA: No gire un cargador mientras separa los conectores para evitar dañarlos.

  • Page 111: Instalación Del Soporte De Montaje En La Pared

    MN010173A01-AA Capítulo 2: Operaciones del cargador 3. Para retraer el conector macho de nuevo en el cargador, presione el pestillo del conector macho y empújelo hacia la derecha. Instalación del soporte de montaje en la pared El soporte de montaje es un equipo opcional. Consulte Equipo opcional en la página 9 para obtener más información.
  • Page 112 MN010173A01-AA Capítulo 2: Operaciones del cargador NOTA: Se recomienda utilizar un tornillo roscante de 25,4-40,6 x 3,8 cm (10"-16" x 1,5") con una arandela (no se incluye) en montantes de madera y paredes sólidas y planas de hormigón o ladrillo. 5.

  • Page 113: Preparación De Los Cargadores Para La Carga De Escritorio

    MN010173A01-AA Capítulo 2: Operaciones del cargador Preparación de los cargadores para la carga de escritorio Procedimiento: Prepare el cargador para la carga de escritorio mediante una de las siguientes acciones: Opción Acción Carga con soporte de montaje NOTA: ● Si el cargador se coloca en posición vertical, se recomienda colocarlo en el soporte de montaje para evitar que se caiga.

  • Page 114: Preparación De Los Cargadores Para La Posición De Carga Vertical

    MN010173A01-AA Capítulo 2: Operaciones del cargador Opción Acción Carga sin soporte de metal a. Coloque el cargador en posición horizontal. Preparación de los cargadores para la posición de carga vertical Requisitos previos: Asegúrese de que el soporte de montaje está colocado en la pared y de que los cargadores están combinados antes de montarlos en el soporte de montaje.
  • Page 115 MN010173A01-AA Capítulo 2: Operaciones del cargador 3. Alinee los rieles posteriores del cargador con los rieles del soporte de montaje. 4. Deslice el cargador hacia abajo para acoplarlo a ambos rieles. 5. Asegúrese de que ambos rieles están acoplados antes de sacar el cargador.
  • Page 116 MN010173A01-AA Capítulo 2: Operaciones del cargador...
  • Page 117 Guide de l'utilisateur du chargeur pour unités multiples L6Q PMPN4003 *MN010173A01* OCTOBRE 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 118 MN010173A01-AA Table des matières Table des matières Informations légales et de sécurité..................3 Chapitre 1 : Présentation du chargeur................8 1.1 Présentation des accessoires du chargeur..................9 1.2 Batteries, cordons d'alimentation et blocs d'alimentation agréés............9 1.3 Matériel en option..........................10 Chapitre 2 : Fonctionnement du chargeur..............11 2.1 Charge des batteries........................11 2.2 Indications de charge........................12 2.3 Combinaison des chargeurs pour unités multiples................

  • Page 119: Informations Légales Et De Sécurité

    écrite préalable de Motorola Solutions, Inc. Marques MOTOROLA, MOTO, MOTOROLA SOLUTIONS, and the Stylized M Logo are trademarks or registered trademarks of Motorola Trademark Holdings, LLC and are used under license. All other trademarks are the property of their respective owners. Droits de licence L'acquisition de produits Motorola Solutions ne saurait en aucun cas conférer de licence, directement,...
  • Page 120 Contactez votre représentant Motorola Solutions pour en savoir plus. 2023 Motorola Solutions, Inc. All Rights Reserved ©...
  • Page 121 Cette disposition s'applique aux produits et services Motorola Solutions destinés aux consommateurs au sens de la loi australienne de protection du consommateur. Cette garantie est fournie par Motorola Solutions Australia Pty Limited (ABN16 004 742 312) of Tally Ho Business Park, 10 Wesley Court. Burwood East, Victoria.
  • Page 122 Pour réduire les risques d'incendie, d'électrocution ou de blessure, utilisez uniquement les accessoires recommandés par Motorola Solutions. ● Tout changement apporté à cet appareil non expressément approuvé par Motorola Solutions peut entraîner la révocation du droit d'utiliser cet appareil. Consignes de sécurité lors du fonctionnement ●...
  • Page 123 Aucune responsabilité ne peut toutefois être acceptée pour d'éventuelles inexactitudes. En outre, Motorola Solutions se réserve le droit de changer tout produit afin d'en améliorer la lisibilité, le fonctionnement ou la conception. Motorola Solutions n'accepte aucune responsabilité résultant des applications ou de l'utilisation d'un produit ou circuit décrit dans le présent document et n'inclut aucune...

  • Page 124: Chapitre 1: Présentation Du Chargeur

    MN010173A01-AA Chapitre 1: Présentation du chargeur Chapitre 1 Présentation du chargeur Figure 1 : Présentation du chargeur Tableau 1 : Présentation du chargeur Étiquette Description Compartiment de charge Connecteur mâle Loquet du connecteur mâle Connecteur femelle Rails du support de montage Aimant Pied en caoutchouc Tableau 2 : Caractéristiques du chargeur...

  • Page 125: Présentation Des Accessoires Du Chargeur

    Tableau 3 : Batteries agréées par Motorola Solutions Référence Description Série PMPN4546 Batterie lithium-ion, 5000 mAh Tableau 4 : Cordons d'alimentation agréés par Motorola Solutions Référence Description 3087791G01 Cordon d'alimentation, Amérique du Nord 3087791G04 Cordon d'alimentation, Europe 3087791G07...

  • Page 126: Matériel En Option

    MN010173A01-AA Chapitre 1: Présentation du chargeur Tableau 5 : Bloc d'alimentation agréé par Motorola Solutions Kit de chargeur Bloc d'alimentation Description Module PMPN4003 PS000242A04 90 W externe, 100 à Jusqu'à deux chargeurs 240 V pour unités multiples Matériel en option Un support de montage (référence : BR000628A01) est disponible pour le chargeur pour unités multiples.

  • Page 127: Chapitre 2: Fonctionnement Du Chargeur

    Cette section contient les informations de charge de votre chargeur. Charge des batteries Prérequis : utilisez uniquement des batteries Motorola Solutions agréées. Chargez vos batteries à température ambiante. Utilisez uniquement le chargeur attribué lorsque vous chargez les batteries prises en charge. Procédure : 1.

  • Page 128: Indications De Charge

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Indications de charge Tableau 6 : Indications de charge Indicateur de charge Description Vert fixe pendant Mise sous tension du chargeur réussie. 1 seconde Rouge fixe La batterie se recharge rapidement. Vert clignotant Batterie chargée à 90 % ou plus. Vert fixe La batterie est chargée à...
  • Page 129 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur 2. Pour étendre le connecteur, appuyez sur le loquet du connecteur mâle et poussez-le vers la gauche. 3. Pour combiner les chargeurs, raccordez le connecteur mâle et le connecteur femelle. Les aimants des chargeurs les maintiennent accolés lorsqu'ils sont connectés. 4.

  • Page 130: Séparation Des Chargeurs Pour Unités Multiples

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Séparation des chargeurs pour unités multiples Procédure : 1. Placez les chargeurs combinés sur le bureau. 2. Pour séparer les chargeurs combinés, détachez-les. REMARQUE : n'exercez pas de torsion sur les chargeur lorsque vous les séparez afin de ne pas endommager les connecteurs.

  • Page 131: Fixation Du Support De Montage Au Mur

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur 3. Pour replacer le connecteur mâle dans le chargeur, appuyez sur le loquet du connecteur mâle et poussez-le vers la droite. Fixation du support de montage au mur Le support de montage est un équipement facultatif. Consultez Matériel en option à...
  • Page 132 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur REMARQUE : sur des montants en bois et des murs en béton/brique plats et solides, il est recommandé d'utiliser des vis autotaraudeuses 10-16 x 1,5 po et des rondelles (non fournies). 5. Montez les supports supplémentaires en les séparant d'au minimun 50 mm verticalement et 140 mm horizontalement.

  • Page 133: Préparation Des Chargeurs Pour La Charge De Bureau

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Préparation des chargeurs pour la charge de bureau Procédure : Préparez le chargeur pour la charge de bureau en effectuant l'une des opérations suivantes : Option Action Charge avec support de montage REMARQUE : ●...

  • Page 134: Préparation Des Chargeurs En Vue D'une Position De Charge Verticale

    MN010173A01-AA Chapitre 2: Fonctionnement du chargeur Option Action Charge sans support métallique a. Placez le chargeur à l'horizontale. Préparation des chargeurs en vue d'une position de charge verticale Prérequis : assurez-vous que le support de montage est fixé au mur et que les chargeurs sont combinés avant de les installer sur le support de montage.
  • Page 135 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur 3. Alignez les rails arrière du chargeur aux rails du support de montage. 4. Faites glisser le chargeur vers le bas pour le fixer aux deux rails. 5. Assurez-vous que les deux rails sont fixés avant de libérer le chargeur.
  • Page 136 MN010173A01-AA Chapitre 2: Fonctionnement du chargeur...
  • Page 137 Guida dell'utente del caricabatteria multiunità L6Q PMPN4003 *MN010173A01* OTTOBRE 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 138 MN010173A01-AA Sommario Sommario Informazioni legali e sulla sicurezza..................3 Capitolo 1: Panoramica del caricabatteria.................7 1.1 Panoramica sugli accessori del caricabatteria...................8 1.2 Batterie, cavi di alimentazione e alimentatori autorizzati..............8 1.3 Apparecchiatura opzionale........................ 9 Capitolo 2: Funzionamento del caricabatteria..............10 2.1 Ricarica delle batterie........................10 2.2 Indicazioni di ricarica........................11 2.3 Combinazione dei caricabatteria multiunità..................11 2.4 Separazione dei caricabatteria multiunità..................

  • Page 139: Informazioni Legali E Sulla Sicurezza

    I prodotti Motorola Solutions descritti in questo documento possono includere programmi per computer Motorola Solutions protetti da copyright. Le leggi in vigore negli Stati Uniti e in altri Paesi garantiscono a Motorola Solutions determinati diritti esclusivi per i programmi per computer protetti da copyright. Pertanto,...
  • Page 140 Per maggiori informazioni, contattare il proprio referente Motorola Solutions. 2023 Motorola Solutions, Inc. All Rights Reserved ©...
  • Page 141 Rivolgersi al rivenditore o a un tecnico radio/TV esperto per ricevere assistenza. Solo per l'Australia Questa disposizione si applica ai prodotti e ai servizi forniti da Motorola Solutions ai consumatori ai sensi della normativa australiana sulla tutela dei consumatori (Australia Consumer Law). Questa garanzia è fornita da Motorola Solutions Australia Pty Limited (ABN16 004 742 312) of Tally Ho Business Park, 10 Wesley Court.
  • Page 142 Tuttavia, non verrà attribuita alcuna responsabilità in caso di inesattezze. Inoltre, Motorola Solutions si riserva il diritto di apportare modifiche a qualsiasi prodotto allo scopo di migliorarne la leggibilità, il funzionamento o la progettazione. Motorola Solutions non si assume alcuna responsabilità...

  • Page 143: Capitolo 1: Panoramica Del Caricabatteria

    MN010173A01-AA Capitolo 1: Panoramica del caricabatteria Capitolo 1 Panoramica del caricabatteria Figura 1: Panoramica del caricabatteria Tabella 1: Panoramica del caricabatteria Etichetta Descrizione Indicatore LED Vano di ricarica Connettore maschio Fermo del connettore maschio Connettore femmina Guide per la staffa di montaggio Magnete Piedino in gomma Tabella 2: Specifiche del caricabatteria...

  • Page 144: Panoramica Sugli Accessori Del Caricabatteria

    Tabella 3: Batterie autorizzate Motorola Solutions Codice prodotto Descrizione Serie PMPN4546 Batteria agli ioni di litio, 5000 mAh Tabella 4: Cavi di alimentazione autorizzati Motorola Solutions Codice prodotto Descrizione 3087791G01 Cavo di alimentazione, Nord America 3087791G04 Cavo di alimentazione, Europa...

  • Page 145: Apparecchiatura Opzionale

    MN010173A01-AA Capitolo 1: Panoramica del caricabatteria Tabella 5: Alimentatore autorizzato Motorola Solutions Kit caricabatteria Alimentatore Descrizione Modulo PMPN4003 PS000242A04 Esterno 90 W, Fino a due caricabatteria 100-240 V multiunità Apparecchiatura opzionale Una staffa di montaggio (codice prodotto: BR000628A01) è disponibile per il caricabatteria multiunità.

  • Page 146: Capitolo 2: Funzionamento Del Caricabatteria

    Funzionamento del caricabatteria Questa sezione contiene le informazioni sulla ricarica del caricabatteria. Ricarica delle batterie Prerequisiti: Utilizzare esclusivamente batterie autorizzate Motorola Solutions. Eseguire la ricarica delle batterie a temperatura ambiente. Utilizzare esclusivamente il caricabatteria assegnato quando si ricaricano le batterie supportate. Procedura: 1.

  • Page 147: Indicazioni Di Ricarica

    MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria 6. Per rimuovere i contenitori delle batterie dal vano del caricabatteria, estrarre i contenitori delle batterie dal vano del caricabatteria. Indicazioni di ricarica Tabella 6: Indicazioni di ricarica Indicazione del caricabatteria Descrizione Verde fisso per 1 secondo Caricabatteria acceso correttamente.
  • Page 148 MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria Procedura: 1. Appoggiare i caricabatteria sul tavolo prima di combinarli. 2. Per estendere il connettore, premere e spingere il fermo del connettore maschio verso sinistra. 3. Per combinare i caricabatteria, collegare il connettore maschio al connettore femmina. I magneti dei caricabatteria li tengono uniti quando sono collegati.

  • Page 149: Separazione Dei Caricabatteria Multiunità

    MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria 4. Se si spostano i caricabatteria combinati in un altro posto, tenerli dai lati. Separazione dei caricabatteria multiunità Procedura: 1. Posizionare i caricabatteria combinati sul tavolo. 2. Per separare i caricabatteria combinati, dividere ciascun caricabatteria dall'altro. NOTA: Non ruotare i caricabatteria durante lo smontaggio dell'unità...

  • Page 150: Fissaggio Della Staffa Di Montaggio A Parete

    MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria 3. Per riposizionare il connettore maschio nel caricabatteria, premere il relativo fermo e spingerlo verso destra. Fissaggio della staffa di montaggio a parete La staffa di montaggio è un'attrezzatura opzionale. Per ulteriori informazioni, vedere Apparecchiatura opzionale a pagina Procedura:...
  • Page 151 MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria NOTA: si consiglia di utilizzare viti autofilettanti 10-16x1,5" e rondelle (non incluse) sulle superfici in legno e su muri di mattoni o cemento liscio compatto. 5. Montare eventuali staffe aggiuntive a una distanza minima di 50 mm in verticale e di 140 mm in orizzontale l'una dall'altra.

  • Page 152: Preparazione Dei Caricabatteria Per La Ricarica Desktop

    MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria Preparazione dei caricabatteria per la ricarica desktop Procedura: Preparare il caricabatteria per la ricarica desktop effettuando una delle seguenti operazioni: Opzione Azione Ricarica con staffa di montaggio NOTA: ● Se il caricabatteria è in posizione verticale, si consiglia di posizionarlo sulla staffa di montaggio per evitare che cada.

  • Page 153: Preparazione Dei Caricabatteria Per La Ricarica In Posizione Verticale

    MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria Opzione Azione Ricarica senza staffa metallica a. Posizionare il caricabatteria in senso orizzontale. Preparazione dei caricabatteria per la ricarica in posizione verticale Prerequisiti: Assicurarsi che la staffa di montaggio sia fissata alla parete e che i caricabatteria siano combinati prima del montaggio sulla staffa.
  • Page 154 MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria 3. Allineare le guide posteriori del caricabatteria alle guide sulla staffa di montaggio. 4. Far scorrere il caricabatteria verso il basso per fissarlo a entrambe le guide. 5. Assicurarsi che entrambe le guide siano fissate prima di rimuovere il caricabatteria.
  • Page 155 MN010173A01-AA Capitolo 2: Funzionamento del caricabatteria...
  • Page 156 Gebruikershandleiding voor L6Q-oplader voor meerdere apparaten PMPN4003 *MN010173A01* OKTOBER 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 157 MN010173A01-AA Inhoud Inhoud Veiligheid en juridische zaken....................3 Hoofdstuk 1: Overzicht van oplader...................7 1.1 Overzicht van opladeraccessoires..................... 8 1.2 Goedgekeurde batterijen, stroomkabels en voedingsaccessoires.............8 1.3 Optionele apparatuur......................... 9 Hoofdstuk 2: Werking van de oplader................10 2.1 De batterijen opladen........................10 2.2 Oplaadindicators..........................11 2.3 De opladers voor meerdere apparaten combineren................ 11 2.4 De opladers voor meerdere apparaten scheiden................13 2.5 De bevestigingsbeugel aan de wand bevestigen................14 2.6 Opladers voorbereiden voor opladen op uw bureau................16...

  • Page 158: Veiligheid En Juridische Zaken

    Motorola Solutions, Inc. Handelsmerken MOTOROLA, MOTO, MOTOROLA SOLUTIONS, and the Stylized M Logo are trademarks or registered trademarks of Motorola Trademark Holdings, LLC and are used under license. All other trademarks are the property of their respective owners. Licentierechten...
  • Page 159 Neem voor meer informatie contact op met uw contactpersoon bij Motorola Solutions. 2023 Motorola Solutions, Inc. All Rights Reserved © Verklaring van conformiteit van de leverancier Verklaring van conformiteit van de leverancier Volgens FCC CFR 47 Deel 2 sectie 2.1077(a)
  • Page 160 Deze bepaling is van toepassing op producten en diensten die door Motorola Solutions worden geleverd aan consumenten in de zin van de Australische Consumer Law. Deze garantie wordt gegeven door Motorola Solutions Australia Pty Limited (ABN16 004 742 312) te Tally Ho Business Park, 10 Wesley Court. Burwood East, Victoria.
  • Page 161 ● De omgevingstemperatuur rondom de oplader mag niet hoger zijn dan 40 °C. ● Sluit de oplader alleen aan op een geschikte stroomkabel die wordt vermeld in de lijst Door Motorola Solutions goedgekeurde stroomkabels. ● Het stopcontact waarop de stroomkabel is aangesloten, moet zich in de buurt bevinden en goed toegankelijk zijn.

  • Page 162: Hoofdstuk 1: Overzicht Van Oplader

    MN010173A01-AA Hoofdstuk 1: Overzicht van oplader Hoofdstuk 1 Overzicht van oplader Afbeelding 1: Overzicht van oplader Tabel 1: Overzicht van oplader Label Beschrijving LED-indicator Opladercompartiment Mannelijke connector Vergrendeling mannelijke connector Vrouwelijke connector Bevestigingsbeugelrails Magneet Rubberen voet Tabel 2: Opladerspecificatie INGANG OUTPUT 15 V , 6 A (Maximaal 2 opladers voor meerdere...

  • Page 163: Overzicht Van Opladeraccessoires

    MN010173A01-AA Hoofdstuk 1: Overzicht van oplader Overzicht van opladeraccessoires Afbeelding 2: Bevestigingsbeugel (onderdeelnummer: BR000628A01) - Overzicht Goedgekeurde batterijen, stroomkabels en voedingsaccessoires Tabel 3: Door Motorola Solutions goedgekeurde batterijen Onderdeelnummer Beschrijving Serie PMPN4546 Lithium-ionbatterij, 5000 mAh Tabel 4: Door Motorola Solutions goedgekeurde stroomkabels Onderdeelnummer Beschrijving...

  • Page 164: Optionele Apparatuur

    MN010173A01-AA Hoofdstuk 1: Overzicht van oplader Tabel 5: Door Motorola Solutions goedgekeurde voedingsaccessoire Opladerset Voeding Beschrijving Module PMPN4003 PS000242A04 Extern 90 W, 100-240 V Maximaal twee opladers voor meerdere apparaten Optionele apparatuur Er is een bevestigingsbeugel (onderdeelnummer: BR000628A01) beschikbaar voor de oplader voor meerdere apparaten.

  • Page 165: Hoofdstuk 2: Werking Van De Oplader

    In dit gedeelte vindt u informatie over opladen met uw oplader. De batterijen opladen Eerste vereisten: Gebruik alleen door Motorola Solutions goedgekeurde batterijen. Laad de batterijen op bij kamertemperatuur. Gebruik alleen de aangewezen oplader voor het opladen van de ondersteunde batterijen.

  • Page 166: Oplaadindicators

    MN010173A01-AA Hoofdstuk 2: Werking van de oplader Oplaadindicators Tabel 6: Oplaadindicators Indicatielampje Beschrijving 1 seconde ononderbroken Oplader is ingeschakeld. groen Ononderbroken rood De batterij wordt snel opgeladen. Knippert groen De batterij is opgeladen tot een capaciteit van 90% of hoger. Ononderbroken groen De batterij...
  • Page 167 MN010173A01-AA Hoofdstuk 2: Werking van de oplader 2. Om de connector uit te schuiven, drukt u op de vergrendeling van de mannelijke connector en duwt u deze naar links. 3. Om de opladers te combineren, sluit u de mannelijke connector aan op de vrouwelijke connector. De magneten van de laders houden ze bij...

  • Page 168: De Opladers Voor Meerdere Apparaten Scheiden

    MN010173A01-AA Hoofdstuk 2: Werking van de oplader De opladers voor meerdere apparaten scheiden Procedure: 1. Plaats de gecombineerde opladers op de tafel. 2. Om de gecombineerde opladers te scheiden, trekt u de opladers uit elkaar. OPMERKING: Draai de opladers niet terwijl u deze van elkaar scheidt om beschadiging van de connectoren te voorkomen.

  • Page 169: De Bevestigingsbeugel Aan De Wand Bevestigen

    MN010173A01-AA Hoofdstuk 2: Werking van de oplader 3. Om de mannelijke connector weer in de oplader te schuiven, drukt u op de mannelijke connectorvergrendeling en duwt u deze naar rechts. De bevestigingsbeugel aan de wand bevestigen De bevestigingsbeugel is een optionele accessoire. Zie Optionele apparatuur op pagina 9 voor meer informatie.
  • Page 170 MN010173A01-AA Hoofdstuk 2: Werking van de oplader OPMERKING: Het wordt aanbevolen om een zelfborende schroef van 10-16x1,5 inch en een sluitring (niet meegeleverd) te gebruiken op houten steunen en een vlakke betonnen of bakstenen muur. 5. Monteer eventuele extra beugels met een minimale afstand van 50 mm verticaal en 140 mm horizontaal van elkaar.

  • Page 171: Opladers Voorbereiden Voor Opladen Op Uw Bureau

    MN010173A01-AA Hoofdstuk 2: Werking van de oplader Opladers voorbereiden voor opladen op uw bureau Procedure: Bereid de oplader voor op het opladen op uw bureau door een van de volgende handelingen uit te voeren: Optie Actie Opladen met bevestigingsbeugel OPMERKING: ●...

  • Page 172: Opladers Voorbereiden Voor Verticale Oplaadpositie

    MN010173A01-AA Hoofdstuk 2: Werking van de oplader Optie Actie Opladen zonder metalen beugel a. Plaats de oplader horizontaal. Opladers voorbereiden voor verticale oplaadpositie Eerste vereisten: Zorg ervoor dat de bevestigingsbeugel aan de wand is bevestigd en dat de opladers zijn gecombineerd voordat u ze in de bevestigingsbeugel monteert.
  • Page 173 MN010173A01-AA Hoofdstuk 2: Werking van de oplader 3. Lijn de rails aan de achterzijde van de oplader uit met de rails op de bevestigingsbeugel. 4. Schuif de oplader naar beneden om deze met beide rails te bevestigen. 5. Zorg ervoor dat beide rails zijn bevestigd voordat u de oplader loslaat.
  • Page 174 MN010173A01-AA Hoofdstuk 2: Werking van de oplader...
  • Page 175 Guia do utilizador do carregador de unidades múltiplas L6Q PMPN4003 *MN010173A01* OUTUBRO DE 2023 MN010173A01-AA © 2023 Motorola Solutions, Inc. All Rights Reserved.
  • Page 176 MN010173A01-AA Índice Índice Informações legais e de segurança................... 3 Capítulo 1: Visão geral do carregador................7 1.1 Visão geral dos acessórios do carregador..................8 1.2 Baterias, cabos de alimentação e fontes de alimentação autorizados..........8 1.3 Equipamento opcional........................9 Capítulo 2: Operações do carregador................10 2.1 Carregar as baterias........................

  • Page 177: Informações Legais E De Segurança

    Os produtos Motorola Solutions descritos neste documento podem incluir programas de computador protegidos por direitos de autor da Motorola Solutions. A legislação dos EUA e de outros países concede à Motorola Solutions determinados direitos exclusivos sobre os programas de computador protegidos por direitos de autor.
  • Page 178 Consulte um representante da Motorola Solutions para obter mais informações. 2023 Motorola Solutions, Inc. All Rights Reserved ©...
  • Page 179 Esta disposição aplica-se aos produtos e serviços fornecidos pela Motorola Solutions aos consumidores, na aceção da Lei do Consumidor da Austrália. Esta garantia é concedida pela Motorola Solutions Australia Pty Limited (ABN16 004 742 312) de Tally Ho Business Park, 10 Wesley Court. Burwood East, Victoria.
  • Page 180 As informações contidas neste documento são cuidadosamente examinadas e acreditamos que são completamente fiáveis. Contudo, não assumimos qualquer responsabilidade por possíveis imprecisões. Além disso, a Motorola Solutions reserva-se o direito de alterar quaisquer produtos para aperfeiçoar a legibilidade, as funções ou o design. A Motorola Solutions não assume qualquer responsabilidade decorrente das aplicações ou da utilização de qualquer produto ou circuito aqui descrito;...

  • Page 181: Capítulo 1: Visão Geral Do Carregador

    MN010173A01-AA Capítulo 1: Visão geral do carregador Capítulo 1 Visão geral do carregador Figura 1: Visão geral do carregador Tabela 1: Visão geral do carregador Etiqueta Descrição Indicador LED Compartimento de carregamento Conetor macho Trinco do conetor macho Conetor fêmea Calhas do suporte de montagem Íman Pé...

  • Page 182: Visão Geral Dos Acessórios Do Carregador

    Tabela 3: Baterias autorizadas pela Motorola Solutions Número de peça Descrição Série PMPN4546 Bateria de iões de lítio, 5000 mAh Tabela 4: Cabos de alimentação autorizados pela Motorola Solutions Número de peça Descrição 3087791G01 Cabo de alimentação, América do Norte 3087791G04 Cabo de alimentação, Europa...

  • Page 183: Equipamento Opcional

    MN010173A01-AA Capítulo 1: Visão geral do carregador Tabela 5: Fonte de alimentação autorizada pela Motorola Solutions Kit de carregador Fonte de Descrição Módulo alimentação PMPN4003 PS000242A04 Externo de 90 W, 100– Até dois carregadores de 240 V unidades múltiplas Equipamento opcional Está...

  • Page 184: Capítulo 2: Operações Do Carregador

    Esta secção contém as informações de carregamento do seu carregador. Carregar as baterias Pré-requisitos: Utilize apenas baterias autorizadas pela Motorola Solutions. Carregue as baterias à temperatura ambiente. Utilize apenas o carregador atribuído ao carregar as baterias suportadas. Procedimento: 1. Coloque o carregador de unidades múltiplas horizontalmente numa superfície plana.

  • Page 185: Indicações De Carregamento

    MN010173A01-AA Capítulo 2: Operações do carregador Indicações de carregamento Tabela 6: Indicações de carregamento Indicação no carregador Descrição Verde fixo durante 1 O carregador ligou com sucesso. segundo Vermelho fixo A bateria está a carregar rapidamente. Verde intermitente A bateria está carregada até 90% da capacidade ou superior.
  • Page 186 MN010173A01-AA Capítulo 2: Operações do carregador Procedimento: 1. Coloque os carregadores sobre a mesa para servir de apoio antes de os combinar. 2. Para estender o conetor, prima e empurre o trinco do conetor macho para a esquerda. 3. Para combinar os carregadores, ligue o conetor macho ao conetor fêmea. Os ímanes dos carregadores mantêm-nos juntos quando ligados.

  • Page 187: Separar Os Carregadores De Unidades Múltiplas

    MN010173A01-AA Capítulo 2: Operações do carregador 4. Segure os lados dos carregadores combinados ao deslocá-los para outro local. Separar os carregadores de unidades múltiplas Procedimento: 1. Coloque os carregadores combinados sobre a mesa. 2. Para separar os carregadores combinados, afaste cada um dos carregadores. NOTA: Não torça o carregador enquanto o separa para evitar danos nos conetores.

  • Page 188: Montar O Suporte De Montagem Na Parede

    MN010173A01-AA Capítulo 2: Operações do carregador 3. Para voltar a colocar o conetor macho no carregador, prima o trinco do conetor macho e empurre para a direita. Montar o suporte de montagem na parede O suporte de montagem é um equipamento opcional. Consulte Equipamento opcional na página 9 para obter mais informações.
  • Page 189 MN010173A01-AA Capítulo 2: Operações do carregador NOTA: Recomenda-se a utilização de um parafuso autorroscante de 10–16 x 1,5 polegadas e de uma anilha (não incluídos) em suportes de madeira e em paredes de tijolo ou betão sólido liso. 5. Monte quaisquer suportes adicionais com uma distância mínima entre si de 50 mm na vertical e de 140 mm na horizontal.

  • Page 190: Preparar Os Carregadores Para O Carregamento Para Secretária

    MN010173A01-AA Capítulo 2: Operações do carregador Preparar os carregadores para o carregamento para secretária Procedimento: Prepare o carregador para o carregamento para secretária executando uma das seguintes ações: Opção Ação Carregamento com suporte de NOTA: montagem ● Se o carregador for colocado numa posição vertical, recomenda-se a colocação do carregador no suporte de montagem para evitar que este caia.

  • Page 191: Preparar Os Carregadores Para A Posição De Carregamento Vertical

    MN010173A01-AA Capítulo 2: Operações do carregador Opção Ação Carregamento sem suporte metálico a. Coloque o carregador na horizontal. Preparar os carregadores para a posição de carregamento vertical Pré-requisitos: Certifique-se de que o suporte de montagem está montado na parede e de que os carregadores estão combinados antes de os montar no suporte de montagem.
  • Page 192 MN010173A01-AA Capítulo 2: Operações do carregador 3. Alinhe as calhas traseiras do carregador com as calhas do suporte de montagem. 4. Deslize o carregador para baixo para o fixar com as duas calhas. 5. Certifique-se de que ambas as calhas estão fixas antes de soltar o carregador.
  • Page 193 MN010173A01-AA Capítulo 2: Operações do carregador...
