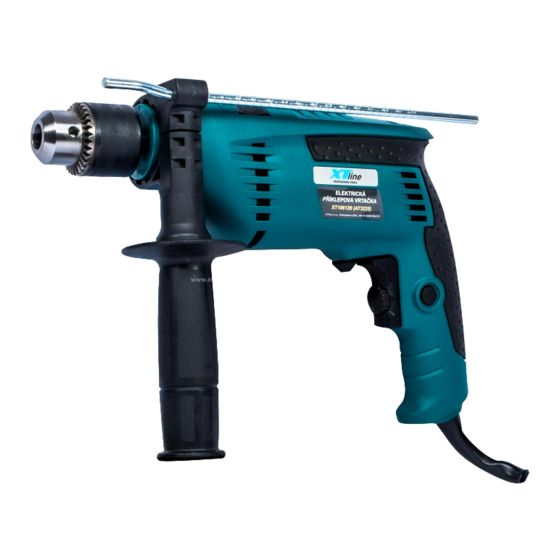

PŘÍKLEPOVÁ VRTAČKA, AT3225, 850W
EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009,
EN 61000-3-3:2008
TYP: AT3225
Napětí: 230V, 50Hz
Příkon: 850W
Otáčky (bez zatížení): 0-3000(min-1)
Sklíčidlo: 13mm
Hladina akustického výkonu LwA: 106,4dB
Hladina akustického tlaku LpA: 95,4dB
Příslušenství: pár uhlíků, hloubkový doraz, přídavná rukojeť, klička ke sklíčidlu
Vibrace: 7,27m/s2
Hmotnost: 2,3kg
Izolace: třída ochrany II , Krytí IP 20
CZ
PŮVODNÍ NÁVOD K POUŽITÍ
XT106120
Advertisement
Related Manuals for XTline XT106120
Summary of Contents for XTline XT106120

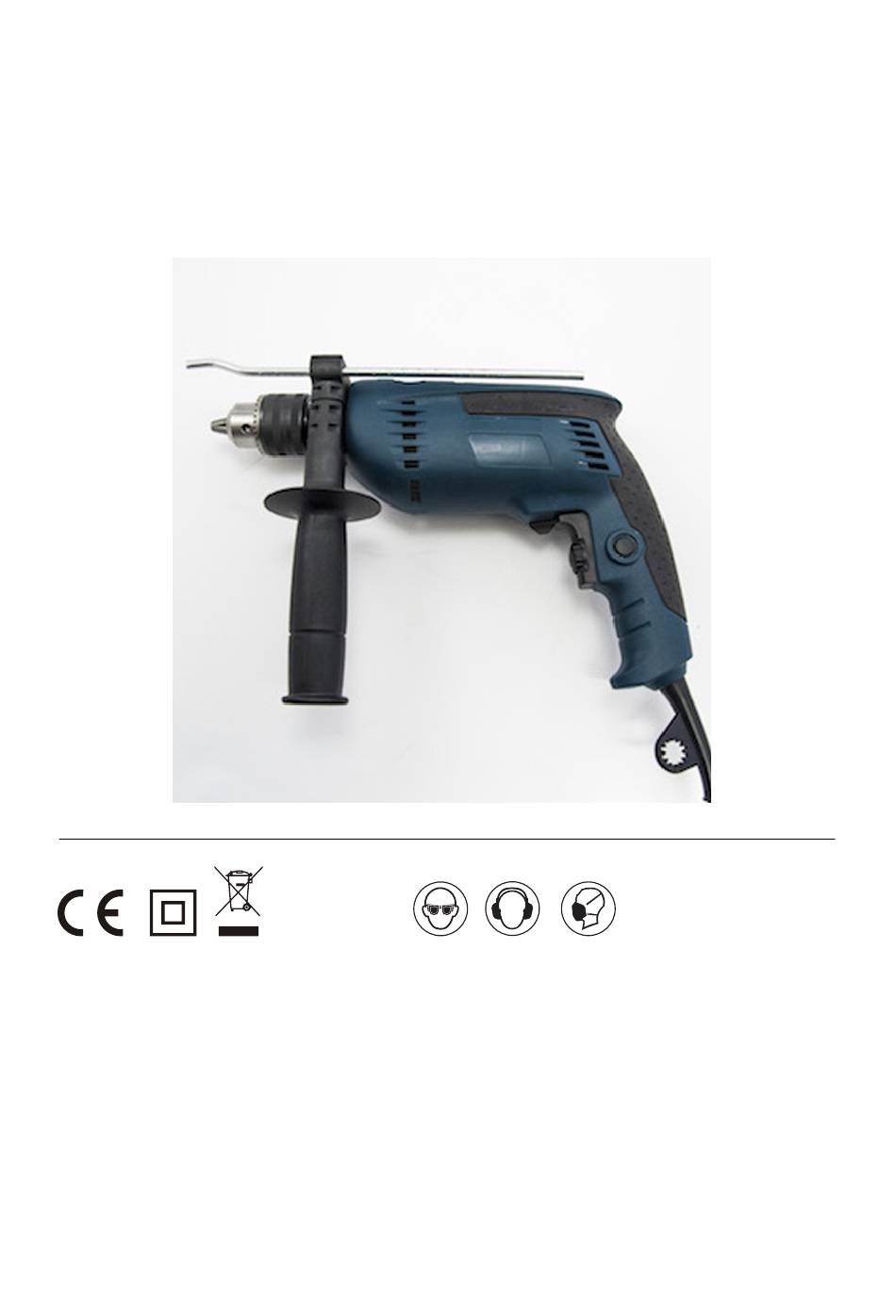

- Page 1 PŮVODNÍ NÁVOD K POUŽITÍ XT106120 PŘÍKLEPOVÁ VRTAČKA, AT3225, 850W EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008 TYP: AT3225 Napětí: 230V, 50Hz Příkon: 850W Otáčky (bez zatížení): 0-3000(min-1) Sklíčidlo: 13mm Hladina akustického výkonu LwA: 106,4dB Hladina akustického tlaku LpA: 95,4dB Příslušenství: pár uhlíků, hloubkový...
- Page 2 Všeobecné bezpečnostní pokyny Tento „Návod k použití“ udržujte v dobrém stavu a ponechávejte jej uložen u výrobku, aby se s ním, v případě potřeby, mohla obsluha výrobku opětovně seznámit . Pokud výrobek komukoli půjčujete nebo jej prodáváte, nikdy k němu nezapomeňte přiložit též kompletní návod k použití. UPOZORNĚNÍ! Toto upozornění...
- Page 3 4) POUŽITÍ A PÉČE O EL. NÁŘADÍ a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, na které bylo zkonstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické nářadí, které nelze ovládat spínačem, je nebezpečné...
- Page 4 6) POUŽITÍ 1) Instalace přídavné rukojeti (obr. 1) pro Vaši bezpečnost nainstalujte rukojeť ještě před započetím práce. Nasaďte objímku rukojeti přes sklíčidlo vrtačky na levou nebo pravou stranu podle toho, zda jste levák nebo pravák a dotáhněte. 2) Instalace hloubkového dorazu (obr. 2) hloubkový...
- Page 6 Č. Název Č. Názov Šroub M5x25 Skrutka M5x25 Pružná podložka 5 Pružná podložka 5 Podložka 5 Podložka 5 Sklíčidlo Skľučovadlo Vřeteno Ø5 Vreteno Ø5 Ocelová kulička Ø4 Oceľová guľôčka Ø4 Pružina Pružina Ložisko 6201-2RS Ložisko 6201-2RS Pojistný kroužek 12 Poistný krúžok 12 Převodové kolečko Prevodové koliesko Pojistný kroužek 10 Poistný krúžok 10 Doraz Doraz Podložka Podložka Hliníková konzola (včetně ložiska 688-2z) Hliníková konzola (vrátane ložiská 688-2z) Tlačítko nastavení chodu Tlačidlo nastavenia chodu Ložisko 608-2RZ Ložisko 608-2RZ O kroužek Ø4x1.8 O krúžok Ø4x1.8 Rotor Rotor Horní držák uhlíku Horný držiak uhlíka Ložisko 607-2RZ...
- Page 8 PÓVODNÁ NÁVOD NA POUŽITIE XT106120 PRÍKLEPOVÁ VŔTAČKA, AT3225, 850W EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008 Napätie: 230V, 50Hz Príkon: 850W Otáčky (bez zaťaženie) 0-3000(min-1) Hladina akustického výkonu LwA: 106,4dB Hladina akustického tlaku LpA: 95,4dB Vibrácie: 7,27m/s2 Hmotnost: 2,3kg Izolácia trieda ochrany II , Krytí...
-
Page 9: Pracovné Prostredie
Všeobecné bezpečnostné pokyny Tento "Návod na použitie" udržujte v dobrom stave a nechávajte ho uložený pri výrobku, aby sa s ním, v prípade potreby, mohla obsluha výrobku opätovne oboznámiť. Ak výrobok komukoľvek požičiavate alebo ho predávate, nikdy k nemu nezabudnite priložiť tiež kompletný návod na použitie. UPOZORNENIE! Toto upozornenie sa používa pre pokyny, ktorých nedodržanie môže viesť... - Page 10 4) POUŽÍVANIE A STAROSTLIVOSŤ O EL. NÁRADIE a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú prácu. Správne elektrické náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktoré bolo skonštruované. b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť a vypnúť spínačom. Akékoľvek elektrické náradie, ktoré nie je možné ovládať...
- Page 11 6) POUŽITIE 1) Inštalácia prídavnej rukoväte (obr.1) pre Vašu bezpečnosť nainštalujte rukoväť ešte pred začatím práce. nasaďte objímku rukoväte cez skľučovadlo vŕtačky na ľavú alebo pravú stranu podľa toho, či ste ľavák alebo pravák a dotiahnite. 2) Inštalácia hĺbkového dorazu (obr.2) hĺbkový...
-
Page 12: Instrukcja Obsługi
Instrukcja obsługi XT106120 Wiertarka udarowa, AT3225, 850W EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006 +A1:2009+A2:2009, EN 61000-3-3:2008 Napięcie/częst.: 230V, 50Hz Moc: 850W Prędk. na biegu jał: 0-3000(min-1) Poz. mocy ak. LwA: 106,4dB Poz. ciśnienia ak. LpA: 95,4dB Wibracje: 7,27m/s2 Waga: 2,3kg... - Page 13 Ogólne wskazówki dotyczące bezpieczeństwa Użytkownik powinien przeczytać i zrozumieć instrukcję obsługi przed pierwszym użyciem w celu zapewnienia bezpiecznej pracy. Instrukcja obsługi powinna być przechowywana w stanie gotowym do użycia. Jeśli użytkownik chce sprzedać narzędzie, powinien dołączyć również niniejszą instrukcję. Należy znać wszystkie wskazówki bezpieczeństwa! Narzędzie należy przechowywać...
- Page 14 Uszkodzony przewód zwiększa ryzyko porażenia prądem. W przypadku pracy na zewnątrz należy rozważyć zastosowanie przedłużacza przeznaczonego do użytku na zewnątrz. Użycie przedłużacza do użytku na zewnątrz zmniejsza ryzyko porażenia prądem. Zaleca się stosowanie ziemnozwarciowego przerywacza obwodu (GFCI) podczas pracy w mokrym środowisku. Stosowanie GFCI zmniejsza ryzyko porażenia prądem.
- Page 15 5) Serwisowanie i odpowiedzialność Zgodnie z ustawą nr 89/2012 Sb, która weszła w życie z dniem 1 stycznia 2014 r., firma XTline s.r.o. udziela 24-miesięcznej gwarancji (12-miesięcznej gwarancji dla osób prawnych) na zakupione produkty. Reklamacje będą rozpatrywane przez nasz Dział Reklamacji (patrz poniżej), a uznane reklamacje będą obsługiwane bezpłatnie przez Dział...
- Page 16 6) Użytkowanie Instalacja dodatkowego uchwytu (Rys.1) Ze względów bezpieczeństwa należy zainstalować dodatkowy uchwyt przed rozpoczęciem jakiejkolwiek pracy. Umieścić tuleję uchwytu po lewej lub prawej stronie narzędzia, zgodnie z preferencjami i dokręcić. Instalacja ogranicznika wiercenia (Rys.2) Ogranicznik wiercenia zapewnia stałą głębokość wiercenia. Poluzować...
- Page 17 Operation Manual XT106120 Impact Drill, AT3225, 850W EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2:2006 +A1:2009+A2:2009, EN 61000-3-3:2008 Power: 230V, 50Hz Voltage: 850W No-load speed: 0-3000(min-1) Acustic power lever LwA: 106,4dB Acustic pressure lever LpA: 95,4dB Vibration: 7,27m/s2 Weight: 2,3kg Insulation: protect class II , cover IP 20...
-
Page 18: General Safety Information
General safety information The user shall read and understand the manual prior to the first use in order to secure safe manipulation Keep the manual ready to use If you wish to sell the tool, you shall attach this manual as well Be aware of all safety instructions! Keep the tool away from children and unauthorized individuals Caution... -
Page 19: Personal Safety
5) Service and Responsibility In accordance with the law No.89/2012 Sb, coming into effect on 1 January 2014, the firm XTline s.r.o. provides a 24-month warranty (12-month warranty for legal entities) for your purchased products. Complaints will be evaluated... - Page 20 Complaints Department (see below) and accepted complaints will be serviced free of charge by Xtline s.r.o. Service Department. A place to apply the complaint shall be the supplier of the product. All complaints, including defect removal, shall be carried out without unnecessary delay, 30 days since complaint application at the latest, unless the supplier and customer agree on a longer period.
- Page 21 6) Use 1) Additional grip installation (Fig.1) For your safety, install the additional grip prior to any operation. Place the grip sleeve to the left or right side the tool according to your preference and tighten. 2) Drill stop installation (Fig.2) The drill stop ensures a constant drilling depth.
