PEMBERITAHUAN PENTING
Sila simpan Kad Jaminan Perkhidmatan yang
dicetak pada muka surat akhir buku Panduan
Penggunaan dan Pemasangan ini dan pastikan
mendaftar jaminan ini di www.panasonic.com.my
IMPORTANT NOTICE
Please retain the warranty card printed on the
last page of this booklet and ensure to register
the warranty online at www.panasonic.com.my
重要通知
請保留印刷在這本小冊子最後一頁的保修卡並確保
在線上www.panasonic.com.my登記保修。
Panduan Penggunaan
B.MALAYSIA
(termasuk Panduan Pemasangan)
Operating Instructions
ENGLISH
(Installation Instructions included)
使用說明書
中文
(包括安装说明)
Terima kasih kerana memilih Pancuran Mandi Elektrik Panasonic. Produk ini hanya untuk kegunaan di rumah sahaja.
Sila baca semua arahan ini dengan teliti demi keselamatan dan penggunaan yang optimum dan simpan Panduan
Penggunaan ini di tempat yang selamat untuk rujukan di masa hadapan.
Thank you for purchasing the Panasonic Electric Home Shower. This appliance is intended for household use only.
For optimum performance and safety, please carefully read this Operating Instructions and keep this documentation
in a safe place for future reference.
感謝您購買Panasonic電熱花灑器，此產品只供家庭使用。為了確保正確使用及維護您的安全，請詳細閱讀此使用說明
書，并保持在安全的地方以供未來参考。
Printed in Malaysia

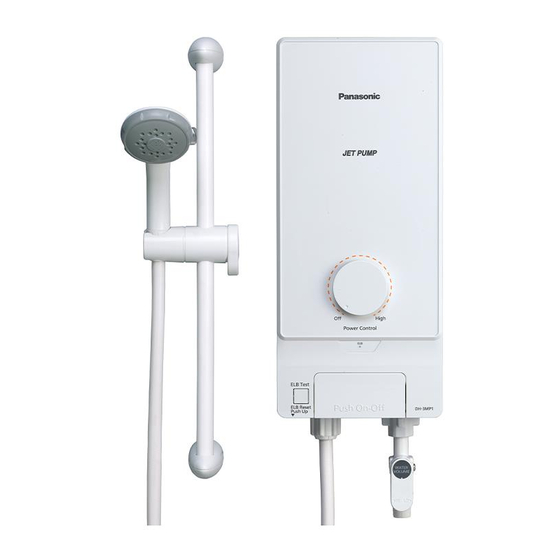

Pancuran Mandi Elektrik
Electric Home Shower
No. Model
DH-3MP1 / DH-3MP2
Model No.
型號
JET PUMP
Off
High
Power Cont rol
ELB Test
Pus h O n-O ff
ELB Reset
Push Up
.......................................................................... 2 - 11
........................................................................ 12 - 21
........................................................................ 22 - 31
電熱花灑器
DH-3MP1
DH940A3MP1M6
Advertisement
Chapters
Table of Contents
Related Manuals for Panasonic M Series
Summary of Contents for Panasonic M Series
- Page 1 Penggunaan ini di tempat yang selamat untuk rujukan di masa hadapan. Thank you for purchasing the Panasonic Electric Home Shower. This appliance is intended for household use only. For optimum performance and safety, please carefully read this Operating Instructions and keep this documentation in a safe place for future reference.
- Page 2 KANDUNGAN No. Muka surat SEBELUM MENGGUNAKAN PANCURAN MANDI ELEKTRIK 1. LANGKAH-LANGKAH KESELAMATAN 2. MENGENALI BAHAGIAN-BAHAGIAN 3. AKSESORI CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK 1. CARA-CARA MENGGUNAKANNYA 2. CARA MENYELARASKAN KADAR ALIRAN AIR 3. PENYENGGARAAN 4. PANDUAN KEROSAKAN 5. SPESIFIKASI CARA MEMASANG PANCURAN MANDI ELEKTRIK 1.
- Page 3 Jangan gunakan unit ini sekiranya anda mendapati sebarang kerosakan atau keadaan luar biasa berlaku dan pastikan Pemutus Litar Elektrik berada dalam keadaan "OFF". (Risiko berasap/kebakaran/kejutan elektrik/melecur) • Tuas Set Semula ELB tidak boleh berfungsi walaupun anda tolak ia ke atas atau Tuas Set Semula ELB terus menggelongsor ke bawah semasa kendalian.
- Page 4 2. MENGENALI BAHAGIAN-BAHAGIAN Suis ON/OFF DP (dwikutub) Pemutus Litar Bocor Ke Bumi (terbina di dalam) Bilik Mandi Bumi Bahagian yang tidak disertakan ② Pemutus Litar Elektrik (MCB) ⑤ Tombol Isipadu Air Pemegang Batang Gelongsor Atas Penutup Belakang ⑥ Butang Pemilih Pancuran Penutup Set Penutup Kepala Pancuran JET PUMP...
- Page 5 CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK High 1. CARA-CARA MENGGUNAKANNYA Power Control 1. Buka Injap air utama. 2. Hidupkan Pemutus Litar Elektrik (MCB) dan Suis ON/OFF DP (dwikutub). ELB Test 3. Tolak ke atas Tuas Set Semula ELB sekiranya ia berada pada kedudukan bawah. High Push On-Off ELB Reset...
- Page 6 3. PENYENGGARAAN AMARAN Pastikan Pemutus Litar Elektrik dimatikan sebelum penyenggaraan. (1) Membersihkan Penutup Set. Kepala Pancuran Pelapik Getah Pastikan Pemutus Litar Elektrik dimatikan sebelum dibersihkan. 1) Bersihkan dengan kain yang dilembapkan. 2) Jangan guna benzena, pencair, pencuci, peluntur dan lain-lain. 3) Jangan sembur air pada unit, atau meletak tuala basah di atasnya.
- Page 7 4. PANDUAN KEROSAKAN (1) Sila periksa perkara-perkara berikut sebelum pembaikan. Tanda-tanda Perkara yang perlu diperiksa Pancuran air tidak mengalir 1. Periksa Unit Penapis. Bersihkan Penapis jika ianya tersumbat dengan kekotoran (rujuk Pembersihan Unit seperti biasa. Penapis di muka surat 6) 2.
- Page 8 CARA MEMASANG PANCURAN MANDI ELEKTRIK • Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan kebakaran. • Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup. • Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap.
- Page 9 2. Menanggalkan Penutup Set. Nota ① Pastikan Tombol Kawalan Kuasa berada di Tombol Kawalan Kuasa adalah terpasang pada Penutup Set. posisi “Off”. Tombol Kawalan Angkat ② Keluarkan skru dari bahagian bawah unit. Kuasa JET PUMP ke atas ③ Tanggalkan Penutup Set dari bahagian bawah dahulu diikuti dengan bahagian atas.
- Page 10 ③ Sambungkan wayar pada kekutuban yang betul (L,N). Papan Suis Utama • Sambungan wayar pada arah kekutuban yang salah (L,N) akan menyebabkan litar konduksi kutub tidak berfungsi seperti biasa dan boleh menyebabkan kebocoran elektrik, kebakaran dan sebagainya. • Terlebih dahulu periksa arah kekutuban (L,N) sebelum pendawaian berpandukan alat uji julat voltan atau meter volt dengan menyambungkan satu terminal meter ke bumi, biarkan terminal yang satu lagi menyentuhkan tiap-tiap terminal bekalan kuasa.
- Page 11 7. Pemasangan Penyangkut Pancuran. ① Pasangkan kedua Pemegang Batang ② Pasang Pemegang Batang Gelongsor Atas ③ Sediakan Penyangkut Pancuran dan Batang Gelongsor supaya kedudukan Kepala pada dinding tetapi tidak melebihi bahagian Gelongsor, tanggalkan Tombol Penyangkut Pancuran tidak melebihi bahagian atas unit. atas unit.
-
Page 12: Table Of Contents
CONTENTS Page No. BEFORE USING ELECTRIC HOME SHOWER 1. SAFETY INSTRUCTIONS 2. PARTS IDENTIFICATION 3. ACCESSORIES HOW TO USE ELECTRIC HOME SHOWER 1. HOW TO USE 2. WATER FLOW RATE ADJUSTMENT 3. MAINTENANCE 4. TROUBLESHOOTING 5. SPECIFICATION HOW TO INSTALL ELECTRIC HOME SHOWER 1. - Page 13 Stop using the Unit when any abnormality/failure occurs and turn "OFF" the Miniature Circuit Breaker (MCB). (Risk of smoke/fire/electric shock/scalding) • The ELB Reset Lever cannot be reset. Please refer to item no. 3. TEST OPERATION at page 21. Example of •...
-
Page 14: Parts Identification
2. PARTS IDENTIFICATION ON/OFF DP (double pole) Switch Built in Electric Leakage Breaker (ELB) Bath Room Earth Parts not included ② Miniature Circuit Breaker (MCB) ⑤ Water Volume Knob Upper Rail Holder Back Plate ⑥ Shower Select Button Shower Plate (Ag+ Crystal- Front Plate Antibacterial Shower Plate) JET PUMP... -
Page 15: How To Use Electric Home Shower
HOW TO USE ELECTRIC HOME SHOWER High 1. HOW TO USE Power Control 1. Turn “On” the Main Water Valve. 2. Switch “On” the Miniature Circuit Breaker (MCB) and ON/OFF DP (double pole) Switch. ELB Test 3. Push the ELB Reset Lever if it is down. High Push On-Off ELB Reset... -
Page 16: Maintenance
3. MAINTENANCE WARNING Switch “OFF” the Miniature Circuit Breaker (MCB) before service. (1) Main Body cleaning. Shower Rubber Packing Head Be sure to switch “OFF” the Miniature Circuit Breaker beforehand. 1) Clean it with moist cloth. 2) Never use benzene, thinner, detergent, bleach, etc. 3) Do not spray water to the unit, not put wet towels on it. -
Page 17: Troubleshooting
4. TROUBLESHOOTING (1) Check the following points before asking for repair. Symptom Points to be checked Water is not drawn normally. 1. Check the Filter Unit. Clean the Filter if it is clogged by stain and dirt (refer Filter Unit Cleaning at page 16). 2. -
Page 18: How To Install Electric Home Shower
HOW TO INSTALL ELECTRIC HOME SHOWER • Proper size of Flexible Cord and electric wiring must be installed to avoid smoke emission and fire hazards. • During installation process make sure electric and water supply is turn "OFF". • The home shower must be permanently connected to the electric supply through the ON/OFF DP (double pole) Switch having a contact separation of at least 3 mm in all poles incorporated in the fixed wiring. - Page 19 2. How to remove the Front Plate Note ① Make sure the Power Control Knob is at “Off” Power Control Knob attached to Front Plate. condition. Lift up ② Remove the screw at the bottom of the Unit. Power Control Knob JET PUMP ③...
- Page 20 ③ Connect wires in correct polarity (L,N). Main Power Board • Connect the wires in wrong polarity (L,N) causes an abnormal condition which may lead to electric leaking, burning, etc. • Before wiring, please check polarity (L,N) with voltage range of a tester or voltmeter by connecting one terminal of the meter to earth while the other to one of the Power Supply terminals.
-
Page 21: Test Operation
7. Shower Hanger installation. ① Install the Rail Holder so that the Shower ② Install the Upper Rail Holder on the wall but ③ Prepare the Shower Hanger and Sliding Rail, Head height not Higher than the unit top. not higher than the unit top. remove the Shower Hanger Knob by turning Tighten the Upper Rail Holder with 1 screw. -
Page 22: 使用電熱花灑器前
目錄 頁次 使用電熱花灑器前 1. 安全注意事項 2. 零件名稱 3. 配件 如何使用電熱花灑器 1. 使用方法 2. 流水量調整 3. 維修 4. 發生故障時 5. 規格 電熱花灑器的安裝法 1. 安裝之前 2. 安裝法 3. 測試法 保修卡 末页 使用電熱花灑器前 1. 安全注意事項 安全注意事項 須嚴格遵守 操作之前，請仔細閱讀以下安全注意事項。 請嚴守以下說明，以避免任何個人損傷，他人損傷或財物毀壞的發生。 不正確之操作方式將引起傷亡或毀壞，其影響程度可列為： 此符號警示死亡或嚴重損傷 此符號警示發生受傷或財物毀壞 ... - Page 23 當此裝置發生任何異常/故障時請停止使用及把電流回路斷開器關上。 (冒煙風險 /火災/觸電 /燙傷) • ELB的復原棒不能還原即使你把它推上去或在操作時落下。請參閱第31頁， 3.測試法。 異常/ • 操作期間發現燃燒的氣味或冒煙。 故障例子 • 機箱/後箱變形或異常熱。 • 出水口水溫變得非常熱及無法使用電量調整鈕控制。 請馬上通知授權經銷商以進行維修/修理。 • 假如你把ELB的復原棒推上去或在操作時落下它還不能 裝置必須連接地線。 • 還原，請確定把此事件通知有關的經銷商。絕對不能用 不正確之安裝法可能會引起觸電。 線帶把它強迫固定。 • 進行任何維修前，先關掉電流回路斷開器。 • 不要將手指或其他物品插入電熱花灑器，以避免電擊危 險。 • 閃電/打雷時，請將電流回路斷開器關掉，以避免花灑器 • 除了專屬的配件外，切勿以其他的配件更換花灑頭、 受損。 花灑喉或任何其他單位的部位。 其他型號的配件將不适合此產 • 檢查內藏接地漏電斷開器(ELB) (每月一次)，以避免用 品，并可能導致危險情況。 戶受傷例如財產損失，重傷或死亡。 請參閱第31頁，...
-
Page 24: 零件名稱
2. 零件名稱 ON/OFF關閉摯 內藏接地漏電斷開器(ELB) 浴室 接地 不包括的零件 ② 電流回路斷開器 ⑤ 水量調整鈕 上滑棒架 後箱 ⑥ 花灑選擇鈕 機箱 花灑蓋(Ag+ 水晶抗菌花灑蓋) JET PUMP ⑦ 花灑頭 電量調整鈕 花灑頭吊架 FILTER CLEANING High Power Control ⑧ ELB 指示燈 花灑頭吊架鈕 ④ ELB Test 開關板掣 滑棒 過濾器鈕 Push On-O ff ELB Reset Push Up DH-3MP1... -
Page 25: 如何使用電熱花灑器
如何使用電熱花灑器 High 1. 使用方法 Power Control 1. 打開水管的主水閥。 ELB Test 2. 啟開電流回路斷開器及ON/OFF關閉摯。 High Push On-Off DH-3MP1 ELB Reset Push Up Power Control 3. 推動ELB復原控制棒如果它滑下。 4. 順時針的方向轉動水量調整鈕。 ELB: ON 狀態 • 順時針的方向轉動水量調整鈕將增加流水量將而導致水溫下降。 • 逆時針的方向轉動水量調整鈕將減少流水量將而導致水溫上升。 ELB Test 5. 按下開關板掣， 水將會從花灑頭流出及紅色ELB 指示燈將亮起。 Push On-Off ELB Reset DH-3MP1 Push Up... - Page 26 3. 維修 警告 進行任何維修前，先關掉電流回路斷開器。 (1) 清理機身。 花灑頭 橡膠襯墊 先要確認電流回路斷開器是否關掉。 1) 用沾濕棉布來擦淨。 2) 決不可使用揮發油，信納水，洗滌劑，漂白劑，等等。 3) 不可向機身噴水或掛上濕毛巾。 4) 為了避免刮痕，请确保使用合适的布料来清洁機箱表面。 柔軟的刷子 花灑蓋 (2) 清洗花灑頭 用手把花灑蓋從花灑頭向反時針方向旋轉取出， 每隔一段時間，用柔軟的刷子清洗花灑蓋的洞孔。（推薦每個星期一次）。 當清洗時，請謹慎不要損壞花灑頭的洞孔。 注意 在還沒把花灑蓋固定在花灑頭之前，確定橡膠襯墊已放置在花灑頭。 不要解除其他部份除了花灑蓋和橡膠襯墊。 (3) 清洗過濾器組件（過濾器組件安裝於過濾器鈕） 每星期用水清洗過濾器組件的過濾網一次， 清洗它當您感覺到熱水流出來有點異常。 拆除，清洗和組裝過濾器組件 ① ② 關上水管的主水閥。 如水量調整鈕阻擋過濾器鈕，順時針方向扭轉水量調整鈕。 High 以逆時針方向旋轉過濾器鈕然後取出。 Power Control ELB Test Push O n-Off ELB Reset Push Up...
-
Page 27: 發生故障時
4. 發生故障時 (1) 在還沒有詢求前，請檢查下列重點。 特徽 檢查事項 1. 請檢查過濾器組件。假如已被污染或阻塞请清洗過濾網(請參閱第26頁清洗過濾器組件)。 出水有點異常。 2. 請檢查花灑頭和花灑蓋。清洗花灑頭假如洞孔已被污染或阻塞(請參閱第26頁清洗花灑頭)。 1. 確保開關板掣處於“On”的位置。 沒有熱水從出水口流出來。 (花灑器無電力供應) 2. 確保ELB 測試按鈕沒有滑下。 將ELB 測試按鈕推上以重新設置ELB (請參閱第31頁測試法)。 3. 確保打開ON/OFF關閉摯。 4. 確保打開電流回路斷開器。 1. 檢查水管主水閥，擰開主水閥如已被關上(請參閱第25頁使用方法)。 沒有水從花灑頭流出來。 2. 檢查ELB指示燈 (红色)。 • 没有红色指示燈。檢查開關板掣，假如红色指示燈没亮， 請停止使用電熱花灑器及馬上通知授權經銷商。 1. 查看流水量調整 (請參閱第25頁)。 水溫不足。 (2) 使用本品時萬一發現下面的失常現象，請停止使用電熱花灑器及馬上通知授權經銷商。 1) 漏水。... -
Page 28: 電熱花灑器的安裝法
電熱花灑器安裝法 • 為了防止冒煙火災，必須安裝適合的電線尺寸和正確的電線安裝法。 • 在安裝過程中確保電力和供水要轉向“OFF”。 • 花灑器須永固的連接至ON/OFF關閉摯。電線的接點間隔須有3 mm以上。 開關必須清晰地被使用者识别，但觸碰不到的地方。 裝置必須連接地線。 不正確之安裝法可能會引起觸電。 • 千万不要把過濾器裝配安裝在出水口。 這會導致入水口不能進行過濾，這會使雜質進入本體。 JET PUMP 這將導致加熱裝置及花灑頭堵塞。 • 不可擅自安裝，拆開或重新安裝此電器。 High Power Control ELB Test 不正確的安裝方式將引起漏電，觸電或火患。安裝和接線必須由專業人員操作。 Push On-Off ELB Reset Push Up DH-3MT1 DH-3MP1 過濾器裝配 • 不可將本體的入水口和出水口与其它出水口衍接。 水壓會因此而下降，導致花灑水溫變得非常熱。 出水口 入水口 • 電線必須由指定洞孔進入花灑器而已(不可額外添加洞孔)。 1. 安裝之前 (1) 確定水壓 4.9 kPa / 0.05 kgf/cm²... - Page 29 2. 取出花灑器的機箱。 摘要: ① 確保電量調整鈕/溫度控制鈕處於 “Off” 的位置。 電量調整鈕是安裝於機箱。 ② 取出機箱底下的螺絲。 ③ 把機箱从底部到顶部掀起然后移开。 往上提 電量調整鈕 JET PUMP High High Power Control 電量調整鈕 OUT LET INLE T ELB Test Push On-Off ELB Reset DH-3MP1 Push Up 機箱 螺絲 135 mm 3. 花灑器的安裝法。 25 mm ① ② ① 花灑器必須安裝在牆壁，左右距離必須超過 牆壁...
- Page 30 ③ 連接電線時，可要精確連接極性(L,N) 室內配線板 • 極性(L,N)連接錯誤，將造成反常現象，會引起漏電、燃烧等事故。 • 在佈線前，必須確認極性(L,N)。 可用電壓測距(range)或電壓計來測定。 將電壓計的一邊端子連接於地線，另一端子接觸到電源终端。 • 当見到電壓計的指針振幅較大，其電源终端的極性是‘L’。 接地 ④ 接地棒 電源端子 電壓計 裝置上必須連接地線。 警告 不正確之安裝法可能會引起觸電。 • 裝置上必須連結地線。 • 接地線操作次序，選擇較濕潤的地點打進接地棒(DQ－6H)。接地棒要打進土裡70 cm深度以上。 • 檢查接地電阻為100 Ω (歐姆)以下。如電阻不在100 Ω以下時，應把接地棒打深，或需要多打進2~3條接地棒。 槌子 （傾斜式） （並行式） 接點 接點 接地棒 至少70 cm 至少70 cm 地面 大約2 m 大約2 m 5.
-
Page 31: 測試法
7. 花灑頭吊架安裝程序。 ① 安裝滑棒架以花灑頭高度低過機體的位置。 ② 將上滑棒架安裝在不高於機體的位置的牆上。 ③ 準備花灑頭吊架和滑棒，反時針鬆開花灑頭 用一枚螺絲將上滑棒架拧緊。 吊架鈕然後再順着(1)，(2)，(3)及(4)安裝零 件 。 注意：請確認花灑頭吊架(1)的洞口是與花灑 確保牆上的水平必須與滑棒一樣。如果牆不是在同一 頭吊架(2)的洞口並行然後放入滑棒。 水平，請使用間隔（不包括）以固定配件。 上滑棒架 滑棒 PU MP 花灑頭吊架鈕 JET PUMP 花灑頭 花灑頭吊架 螺絲 High Power Control 上滑棒架 下滑棒架 ELB Test ELB Reset Push On-Off DH-3MP1 Push Up 洞口並行 ④ 將花灑頭吊架鈕擰緊以固定花灑頭吊 ⑥ 用滑棒架蓋將上下滑棒架 ⑦... - Page 32 MEMO - 32 -...
- Page 33 MEMO - 33 -...
- Page 34 Panasonic Manufacturing Malaysia Berhad. (196501000304) No. 3, Jalan Sesiku 15/2, Section 15, Shah Alam Industrial Site, 40200 Shah Alam, Selangor Darul Ehsan, Malaysia. http://www.panasonic.com F0714-6080 - 34 -...
